Tokarsko-frezarskie centrum obróbcze pionowe CNC DTL-25M 2500 mm jednokolumnowe
Tokarsko-frezarskie centrum obróbcze pionowe CNC to zaawansowana maszyna do precyzyjnej obróbki dużych detali, łącząca toczenie, frezowanie, wiercenie i gwintowanie w jednym stabilnym procesie technologicznym.
Tokarka Karuzelowa DTL-25M
DTL-25M to pionowa tokarka karuzelowa CNC w wersji jednokolumnowej, przeznaczona do precyzyjnej obróbki detali o maksymalnej średnicy toczenia do 2500 mm. Maszyna łączy funkcje toczenia z możliwością wykonywania operacji dodatkowych, takich jak frezowanie, wiercenie, gwintowanie oraz szlifowanie. Dzięki funkcjom turn-mill maszyna nadaje się nie tylko do toczenia, ale również do frezowania, wiercenia i gwintowania bardziej złożonych komponentów.
Model został zaprojektowany z myślą o stabilnej, sztywnej pracy oraz wysokiej dokładności. Zastosowano m.in. sztywną konstrukcję skrzynkową z żebrowaniem, precyzyjne łożyskowanie wrzeciona, przekładnię do dokładnego indeksowania osi C oraz opcjonalny automatyczny zmieniacz narzędzi ATC.
Model oferuje średnicę stołu 2000 mm, obciążenie stołu 12 t, maksymalną wysokość detalu 1600 mm z opcją 2000 mm, moc silnika głównego 60/75 kW, wrzeciono z napędem, precyzyjną przekładnię 2-stopniową, układ hydrauliczny oraz możliwość doposażenia w automatyczny zmieniacz narzędzi ATC.
Zdjęcia i najważniejsze elementy modelu DTL-25M
Najważniejsze właściwości DTL-25M
Sztywna konstrukcja skrzynkowa z żebrowaniem zapewnia bardzo wysoką stabilność i odporność na obciążenia podczas obróbki.

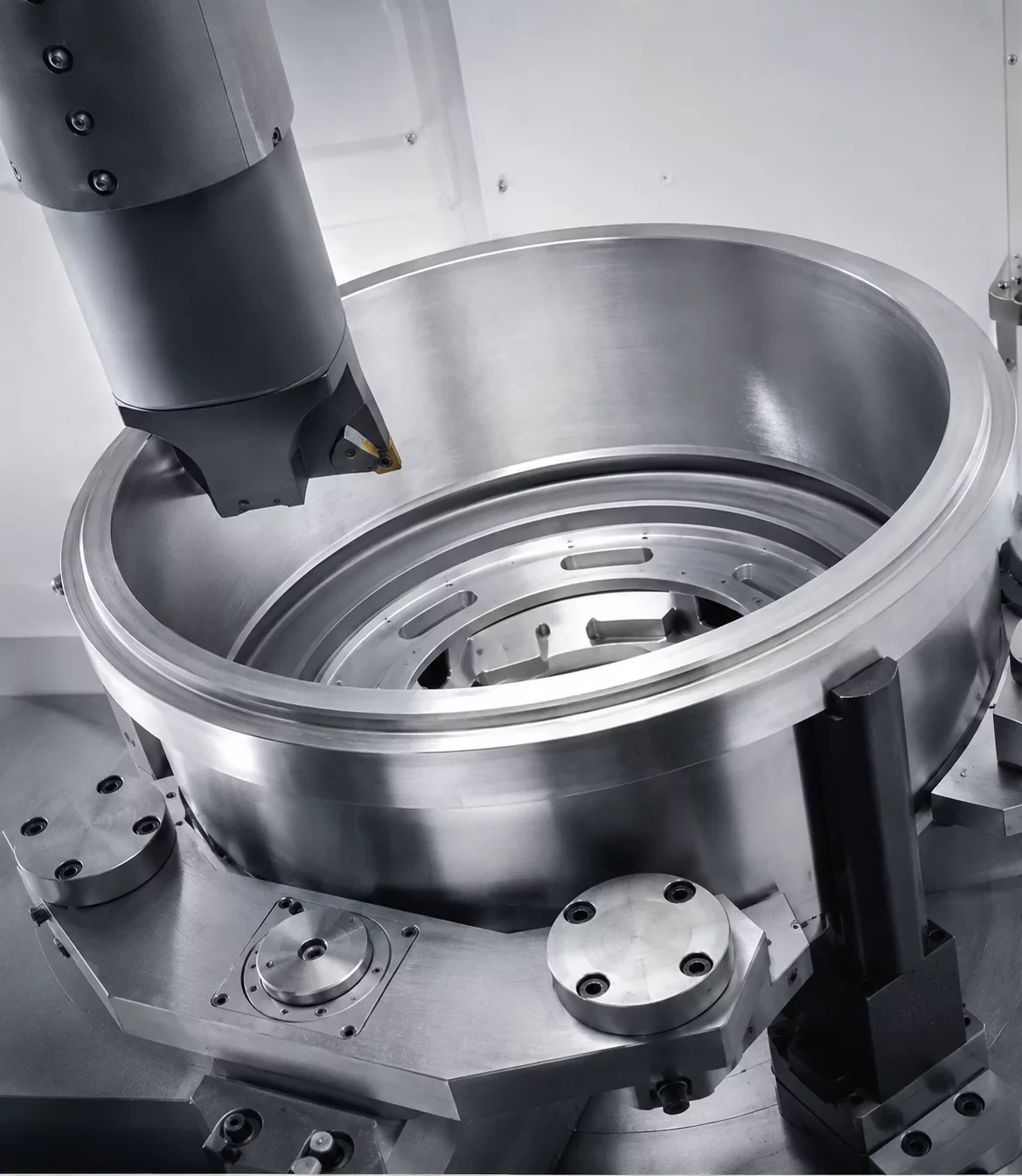

Wstępnie napięte dwurzędowe łożysko wałeczkowe odpowiada za precyzyjny obrót wrzeciona i wysoką dokładność pracy.

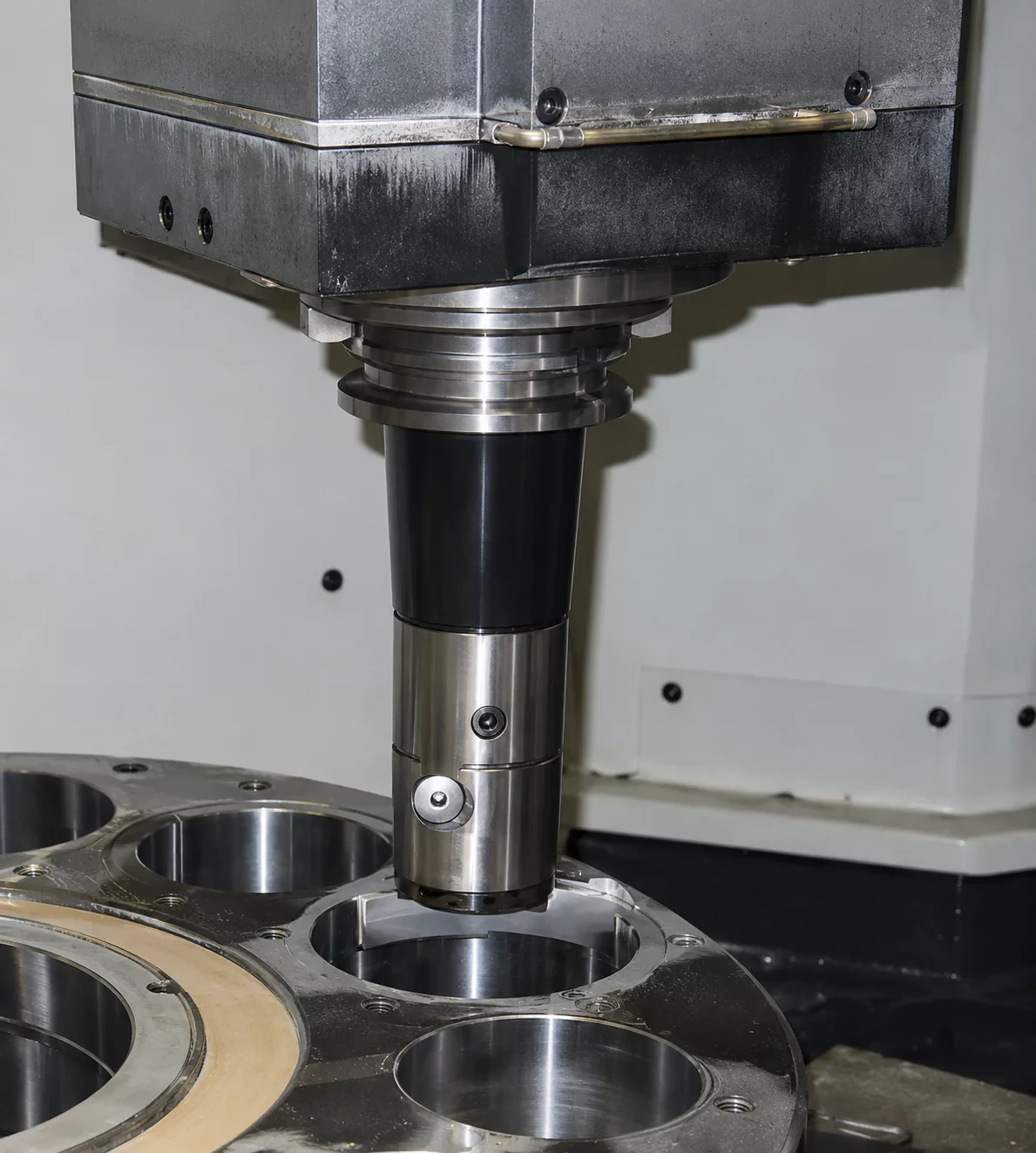

Wrzeciono z napędem z gniazdem ISO umożliwia frezowanie, wiercenie, gwintowanie, szlifowanie i inne operacje wielozadaniowe.

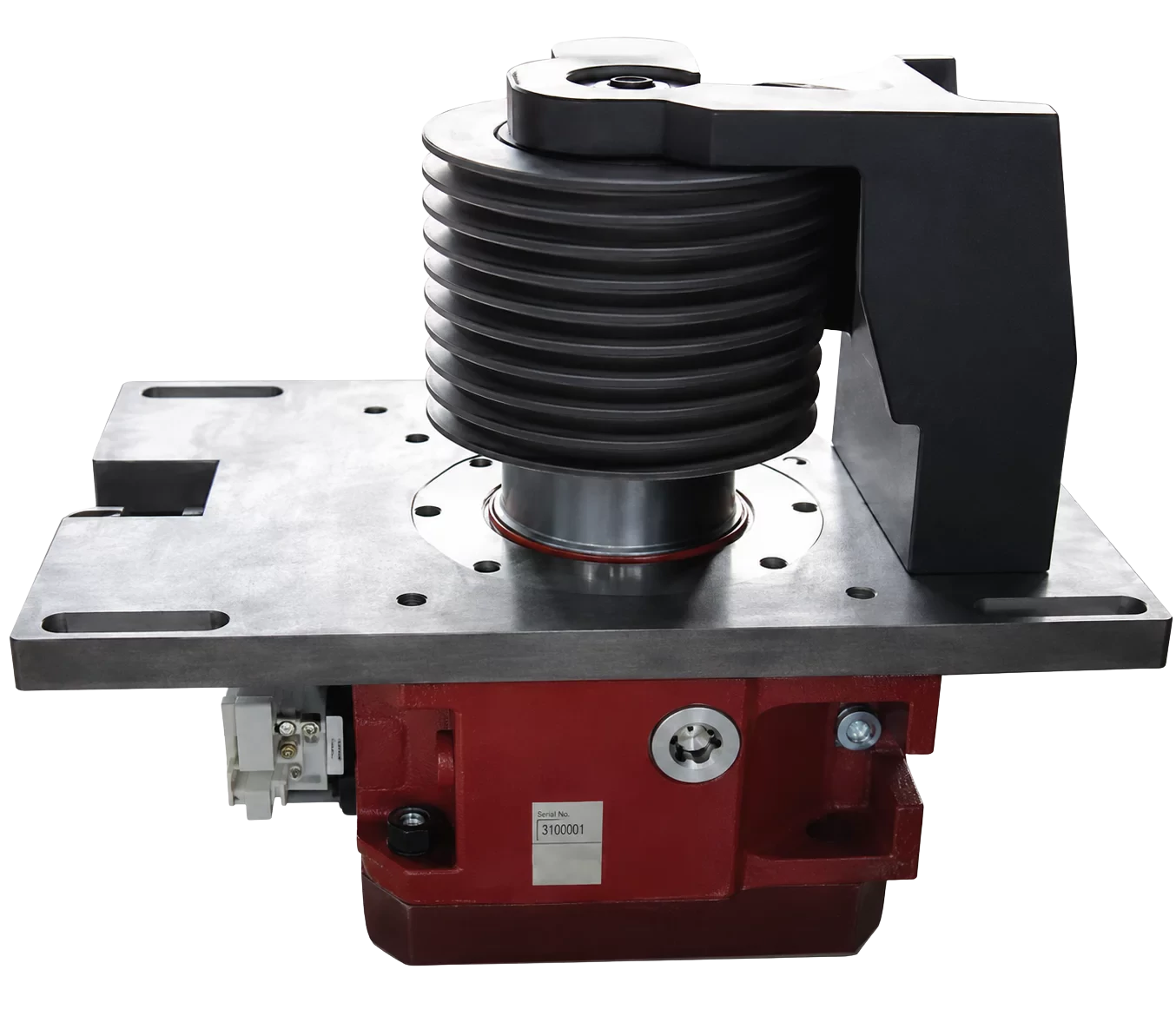

Precyzyjna przekładnia i mechanizm napędu zostały zastosowane dla dokładnego indeksowania osi C.
Automatyczny zmieniacz narzędzi ATC dostępny opcjonalnie usprawnia obróbkę wielonarzędziową i skraca czas przezbrojenia.

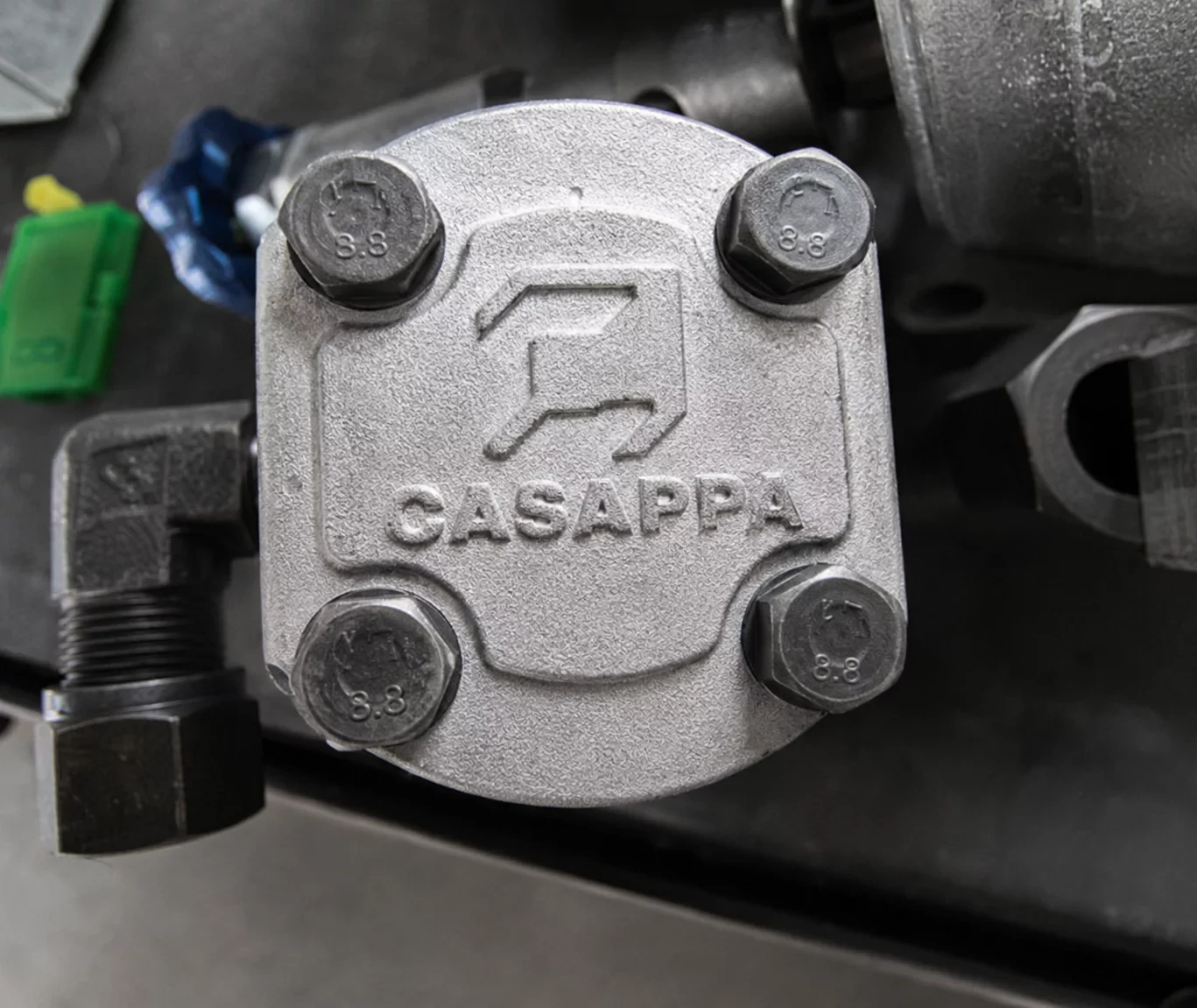

Hydrauliczne układy pomocnicze wspierają stabilną i bezpieczną pracę urządzenia w warunkach przemysłowych.
Gdzie sprawdzi się tokarka DTL-25M?
DTL-25M znajduje zastosowanie wszędzie tam, gdzie potrzebna jest precyzyjna tokarka pionowa CNC do obróbki detali o średnicy do 2500 mm i wysokości do 1600 mm, z możliwością rozszerzenia wysokości detalu do 2000 mm. Dzięki funkcjom turn-mill maszyna nadaje się nie tylko do toczenia, ale również do frezowania, wiercenia i gwintowania bardziej złożonych komponentów.
Obróbka tulei i pierścieni — dokładne toczenie elementów okrągłych i kołnierzowych.
Produkcja korpusów i obudów — stabilna obróbka części maszyn i komponentów przemysłowych.
Elementy wymagające wiercenia i frezowania — dzięki wrzecionu z napędem możliwa jest obróbka wielozadaniowa na jednej maszynie.
Zakłady produkcyjne i narzędziownie — do wydajnej seryjnej i jednostkowej obróbki detali o wysokiej dokładności.
