Hydrauliczna walcarka 4-rolkowa do blach UZMA UHMS-4 20200 2050 mm 8-10 mm
| Długość robocza: | 2050 mm |
| Zdolność podginania wstępnego: | 6/8 mm |
| Zdolność gięcia właściwego: | 8/10 mm |
| Średnica rolek centralnych: | 200 mm |
| Średnica rolek bocznych: | 180 mm |
| Minimalna średnica wewnętrzna zwijania: | 300/1000 mm |
| Moc silnika: | 4 kW |
| Prędkość robocza: | 6 m/min |
| Wymiary całkowite (Długość x Szerokość x Wysokość): | 3850 x 1350 x 1290 mm |
| Waga całkowita: | 3750 kg |

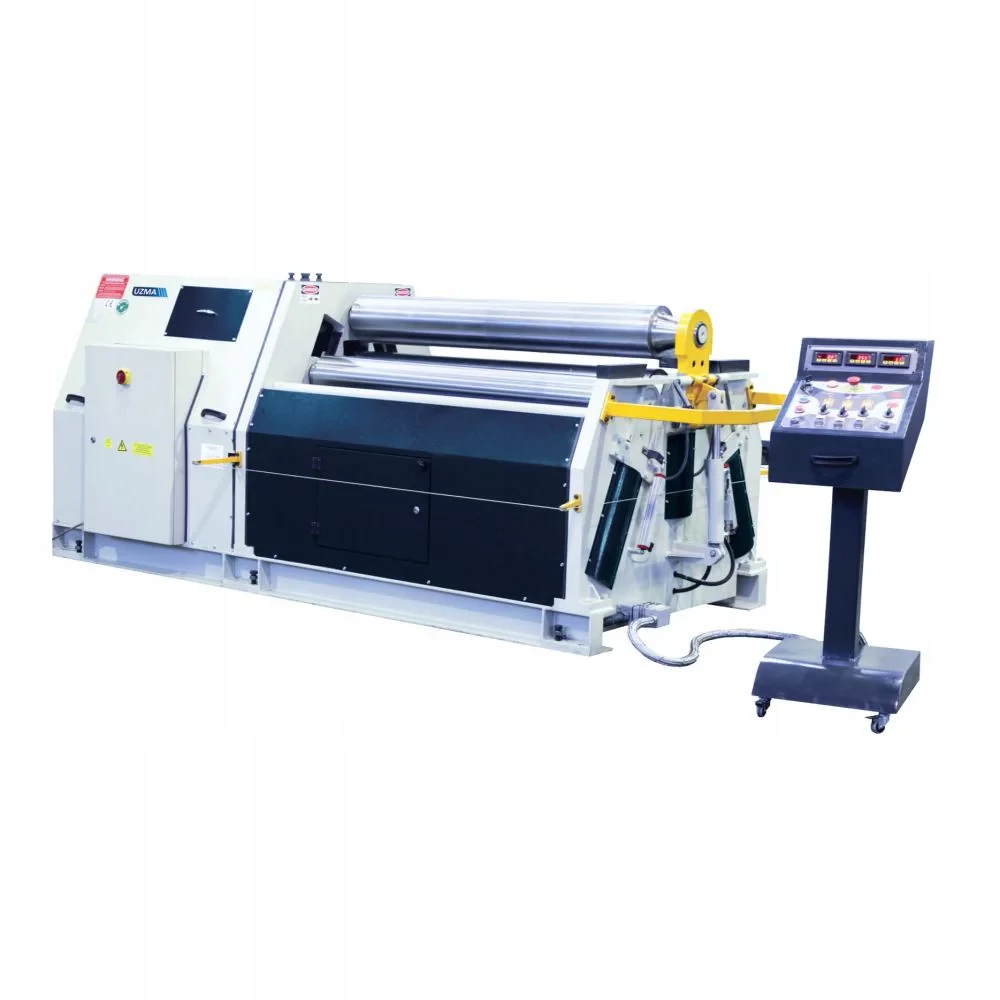

Hydrauliczna walcarka 4-rolkowa do blach UZMA UHMS-4
Hydrauliczna Walcarka 4-Rolkowa – Precyzja i Wydajność
Prezentujemy zaawansowaną technologicznie walcarkę cztero-rolkową sterowaną komputerowo, wyposażoną w funkcję wstępnego podginania. Konstrukcja 4-rolkowa jest uznawana za najdoskonalszą metodę kształtowania blach, łączącą szybkość pracy z najwyższą powtarzalnością detali.

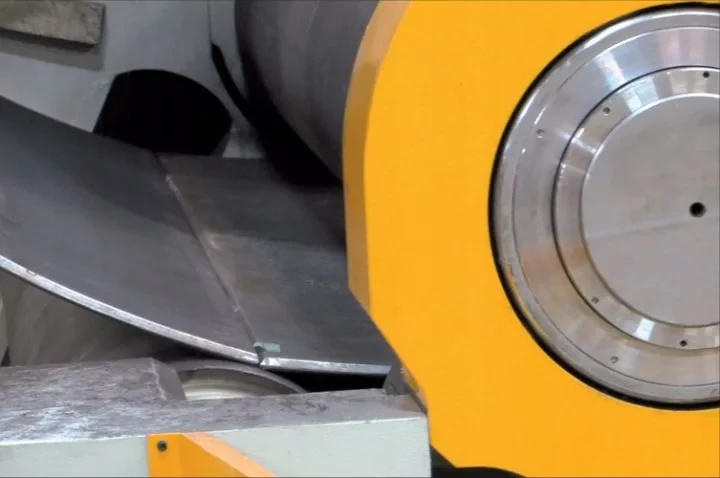

Kluczowe zalety technologii 4-rolkowej: Główną zaletą maszyny jest możliwość przeprowadzenia pełnego procesu obróbki – od wstępnego podginania obu krawędzi po końcowe zwijanie – przy jednokrotnym załadowaniu materiału. Eliminuje to konieczność wyjmowania, obracania i ponownego pozycjonowania blachy, co znacząco skraca czas cyklu produkcyjnego i zwiększa bezpieczeństwo pracy.
Najwyższa jakość wykonania podzespołów: Wszystkie cztery rolki robocze zostały wykonane z wysokogatunkowych odkuwek poddanych kompleksowej obróbce cieplnej (hartowanie i odpuszczanie). Uzyskana twardość w przedziale HB220-260 gwarantuje:
- Doskonałe właściwości mechaniczne i wysoką sztywność konstrukcyjną.
- Wyjątkową odporność na ścieranie (anty-abrazja), co jest kluczowe przy intensywnej eksploatacji.
- Długą żywotność maszyny nawet przy pracy pod maksymalnym obciążeniem.
Profesjonalna Hydrauliczna Walcarka Czterorolkowa UZMA UHMS-4 (Heavy Duty)
Oferujemy Państwu wysoce wydajną, hydrauliczną maszynę do zwijania blach z serii UHMS-4 , wyprodukowaną przez renomowaną markę UZMA. Prezentowany sprzęt reprezentuje linię typu ekonomicznego, opartą na precyzyjnym systemie linearnym , i został zaprojektowany z myślą o sprostaniu rygorystycznym, ciężkim zadaniom przemysłowym (Heavy Duty).
Maszyna ta jest niezwykle wszechstronna i doskonale nadaje się do obróbki blach o małej i średniej grubości, włączając w to materiały o specyficznych właściwościach, takie jak stopowe aluminium czy stal nierdzewna. Zaawansowana inżynieria tego modelu sprawia, że formowanie idealnych tulei w pełnym okręgu, a także wykonywanie skomplikowanych detali o zmiennych promieniach gięcia, przebiega niezwykle sprawnie i z zachowaniem najwyższej powtarzalności.
Zasada Działania i Mechanika Pojazdu

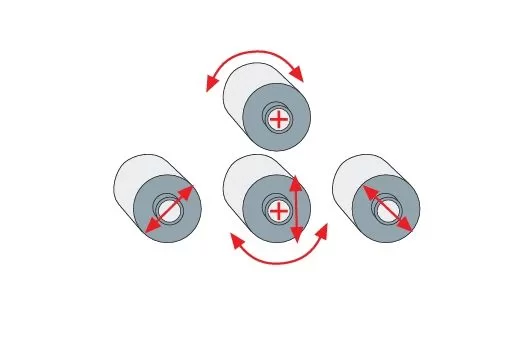

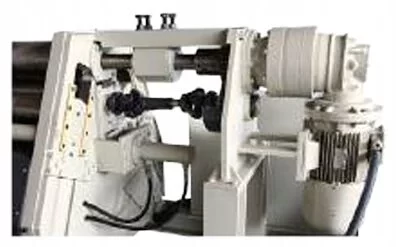

Układ napędowy maszyny opiera się na zsynchronizowanej pracy głównych elementów roboczych. Rolka górna napędzana jest przez wydajny silnik elektryczny, który współpracuje z wytrzymałym systemem przekładni planetarnej. Z kolei napęd na rolkę dolną przenoszony jest za pomocą niezawodnego systemu przegubów Cardana, co w efekcie daje w pełni napędzany układ dwóch rolek centralnych. Proces gięcia realizowany jest z wykorzystaniem bezpośredniego, linearnego ruchu piramidalnego – przemieszczanie się rolki dociskowej oraz rolek bocznych jest kontrolowane przez potężne tłoki hydrauliczne, co zapewnia ogromną siłę docisku i wyjątkową precyzję.
Wyposażenie Standardowe
- Projektując model UHMS-4, szczególną uwagę zwrócono na bezpieczeństwo i ergonomię pracy. W standardowym wyposażeniu maszyny znajdują się:
- Zintegrowany system zabezpieczający przed przeciążeniem roboczym, chroniący kluczowe podzespoły maszyny.
- Trzy precyzyjne, cyfrowe wyświetlacze, które w czasie rzeczywistym ułatwiają operatorowi pozycjonowanie rolek roboczych.
- Hydraulicznie opuszczana głowica (Drop-End), umożliwiająca szybkie, bezproblemowe i bezpieczne usuwanie gotowej, zwiniętej tulei z obszaru roboczego.
- Mobilny panel sterowania, zapewniający wysoki komfort i łatwość obsługi urządzenia z dowolnego, dogodnego dla operatora miejsca.
- Solidna podstawa w postaci spawanych, sztywnych ram stalowych, minimalizująca wibracje podczas procesu gięcia.
- Wysokogatunkowe rolki stalowe wykonane z kutej lub walcowanej stali SAE 1050 (CK 45), które zostały poddane procesowi hartowania indukcyjnego dla maksymalizacji ich żywotności.
- Zintegrowane urządzenie dedykowane do precyzyjnego gięcia profili stożkowych.
- Zaawansowany system hydraulicznego balansowania nacisku.
- Jednostopniowy system kontroli prędkości pracy maszyny (X1 Single Speed Control).
Wyposażenie Opcjonalne (dostępne na zamówienie)
Aby jeszcze lepiej dopasować maszynę do specyficznych procesów produkcyjnych w Państwa zakładzie, istnieje możliwość rozbudowy o następujące opcje:
Mechaniczny dźwig górny (dla modeli z rolką górną o średnicy od Ø60 do Ø100 mm).
Hydrauliczny dźwig górny (dla modeli z rolką górną o średnicy od Ø130 do Ø250 mm).
Hydrauliczne podpory boczne oraz podajniki materiału (1 sztuka na stronę).
Dwustopniowy system pracy silnika elektrycznego (2 Speed).
Nieskończenie zmienny, bezstopniowy system kontroli prędkości obrotowej – dostępny w wariancie hydraulicznym (bezpośrednio na maszynie) lub elektronicznym (z poziomu panelu sterowania).
Dedykowany system chłodzenia oleju hydraulicznego, wymagany w przypadku modeli z górną rolką o średnicy przekraczającej Ø200 mm.
Opcjonalny hydromotor wyposażony w dwubiegową kontrolę prędkości (dla modeli o średnicy rolki górnej powyżej Ø150 mm).
Zaawansowane systemy sterowania numerycznego NC , obsługiwane poprzez intuicyjny ekran dotykowy : 4-osiowy panel z ekranem 7.7 cala lub 7-osiowy panel z ekranem 10.4 cala. * Zmotoryzowany, mechaniczny wyrzutnik obrobionej blachy.
Specjalistyczne szlifowanie i polerowanie rolek roboczych (zapobiegające uszkodzeniom delikatnych powierzchni).
Elektroniczny system balansowania, gwarantujący najwyższą precyzję detali.
Podwójny układ tłoków na rolce dolnej, umożliwiający uzyskanie znacznie większej szczeliny roboczej pomiędzy rolką górną a dolną.
Fabryczne przygotowanie instalacji maszyny pod późniejszy montaż hydraulicznego dźwigu oraz podpór bocznych.
