Stempel Digima do prasy krawędziowej AMADA 500x120x26 5 seg L= 2500mm 40T

Stempel Digima do prasy krawędziowej TYP AMADA L= 2500x120x26 całość  - co przekłada się na 5 segmentów po 500mm

Prezentujemy zaawansowany technicznie stempel górny marki Digima, dedykowany do profesjonalnych zastosowań w przemyśle obróbki plastycznej blach. Narzędzie zostało zaprojektowane do współpracy z prasami krawędziowymi wykorzystującymi standard mocowania typu Amada. Wykorzystanie wysokogatunkowej stali narzędziowej T8A gwarantuje doskonałą stabilność strukturalną oraz odporność na pękanie nawet przy dużych naciskach roboczych.

Zestaw o łącznej długości 2500 mm składa się z pięciu precyzyjnie wykonanych segmentów po 500 mm każdy, co umożliwia optymalne dopasowanie długości linii gięcia do aktualnych potrzeb produkcyjnych. Każdy segment przeszedł rygorystyczny proces hartowania indukcyjnego krawędzi roboczej o wysokiej częstotliwości, osiągając twardość na poziomie HRC 45 plus minus 2 stopnie. Zastosowanie tak wysokiej twardości w strefie bezpośredniego kontaktu z materiałem znacząco wydłuża żywotność narzędzia i zapewnia powtarzalność kątów gięcia przez cały okres eksploatacji. Precyzyjne szlifowanie powierzchni bazowych oraz krawędzi roboczej o kącie 85 stopni pozwala na uzyskanie najwyższej jakości gięć bez ryzyka uszkodzenia powierzchni blachy.

Pasuje do prasy PBH-40-2500 i innych o tych wymiarach

Szczegółowa specyfikacja techniczna i wymagania wykonawcze

Poniżej znajduje się kompletne zestawienie parametrów technicznych stempla, opracowane na podstawie rysunku konstrukcyjnego i specyfikacji materiałowej:

Wymiary geometryczne i robocze:

• Wysokość całkowita narzędzia: 120 milimetrów.
• Wysokość funkcjonalna (od osi gięcia do płaszczyzny bazowej): 90 plus minus 0,02 milimetra.
• Szerokość całkowita stempla: 26 milimetrów.
• Szerokość korpusu w przewężeniu roboczym: 19 milimetrów.
• Kąt wierzchołkowy ostrza: 85 stopni.
• Promień zaokrąglenia części roboczej (noska): R 0,5 milimetra.

Parametry mocowania i profilu:

• Wymiar standardowego mocowania górnego: 13 plus minus 0,018 milimetra.
• Wymiary gniazda zabezpieczającego: wysokość 9,5 milimetra przy głębokości podcięcia 3 milimetry.
• Pozycjonowanie gniazda: odległość 17 milimetrów od górnej krawędzi do płaszczyzny gniazda oraz przesunięcie osiowe o 7 milimetrów.
• Promienie konstrukcyjne: łuk przy gnieździe R 2 oraz łuki profilu korpusu o promieniu R 16.
• Wykończenie krawędzi: fazowanie 1 na 45 stopni wykonane w trzech miejscach profilu.
• Wysokości sekcji pionowych: górny odcinek prosty 16 milimetrów, środkowa sekcja boczna 65 milimetrów oraz stopka dolna o wysokości 9 milimetrów.

Standardy dokładności i obróbki:

• Obróbka cieplna: hartowanie wysoką częstotliwością części roboczej do twardości HRC 45 plus minus 2 stopnie.
• Dokładność połączeń: błąd na stykach segmentów przy pracy w grupie poniżej lub równy 0,05 milimetra.
• Tolerancje geometryczne: błąd równoległości oraz prostopadłości narzędzia poniżej lub równy 0,05 milimetra.
• Wykończenie końców: krawędzie czołowe segmentów (poza obszarem ostrza) wykończone promieniem R 0,5.
• Długość robocza zestawu: L równe 500 milimetrów razy 5 sztuk.

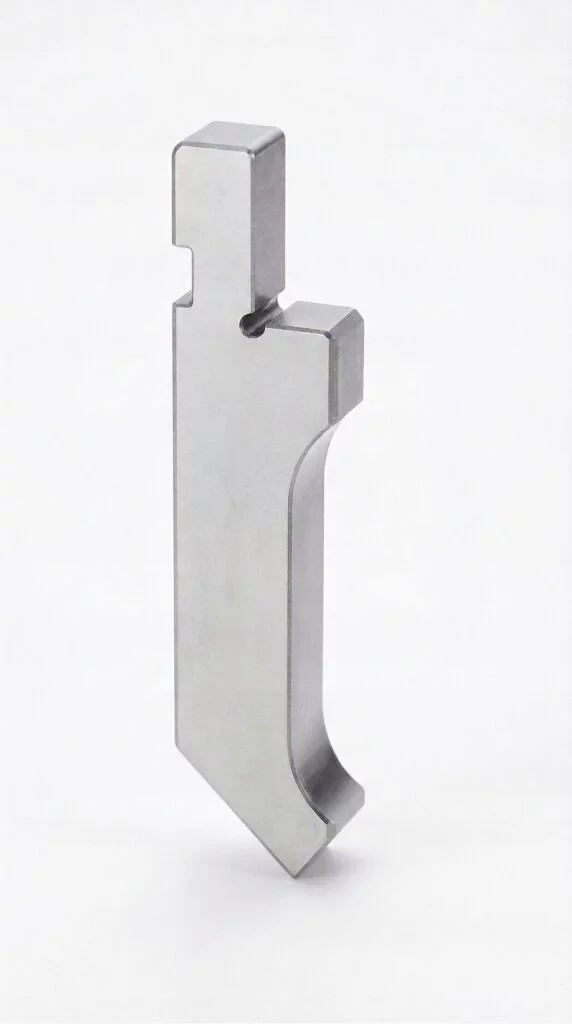

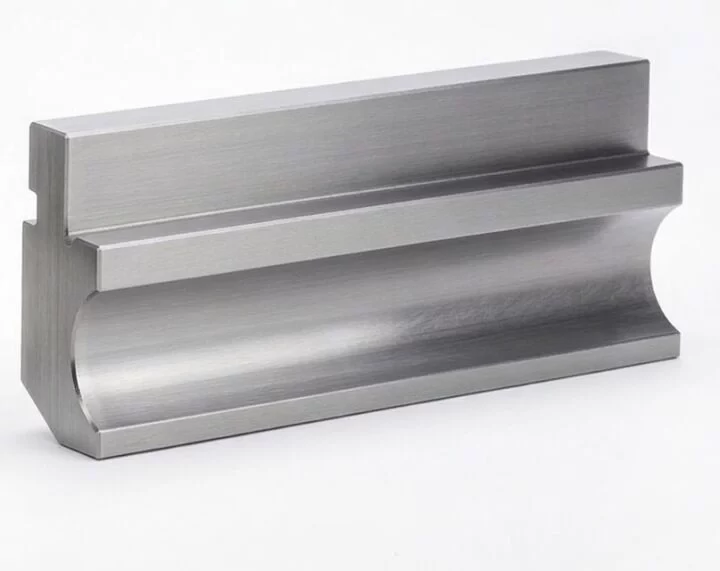

*zdjęcia mają charakter poglądowy, a zdjęcie główne ukazuje sam kształt narzędzia w przekroju jak na rysunku technicznym, bez długości), natomiast z boku zdjęcie przedstawia przykładową wizualizację takiego segmentu w rzeczywistości
