Prasa krawędziowa hydrauliczna Digima WCY 40T 1320mm 40x1320 mm
Digima WCY-40T/1320

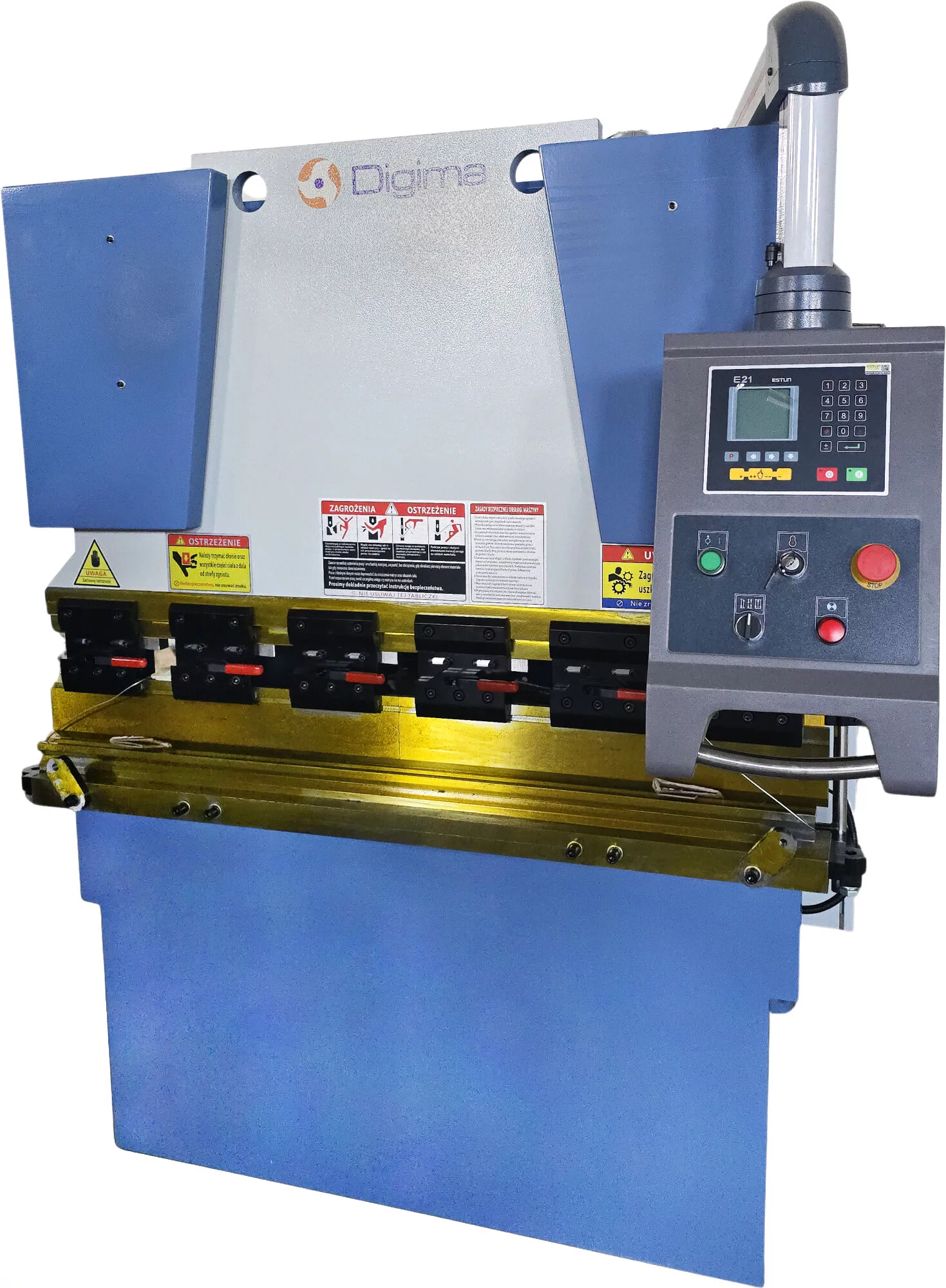

Digima WCY-40T/1320 to kompaktowa hydrauliczna prasa krawędziowa do gięcia blach i elementów metalowych. Model oferuje nacisk nominalny 400 kN / 40 ton, długość stołu roboczego 1320 mm oraz silnik główny o mocy 3 kW.
Maszyna została skonfigurowana z podzespołami renomowanych marek, takimi jak Estun NC E21, Schneider Electric, Siemens, Bosch-Rexroth, Sunny, Delta, KACON, EMB oraz PARKER.
Idealna do warsztatów, zakładów produkcyjnych i firm wykonujących gięcie blach, elementów obudów, profili, osłon, paneli oraz detali technicznych.

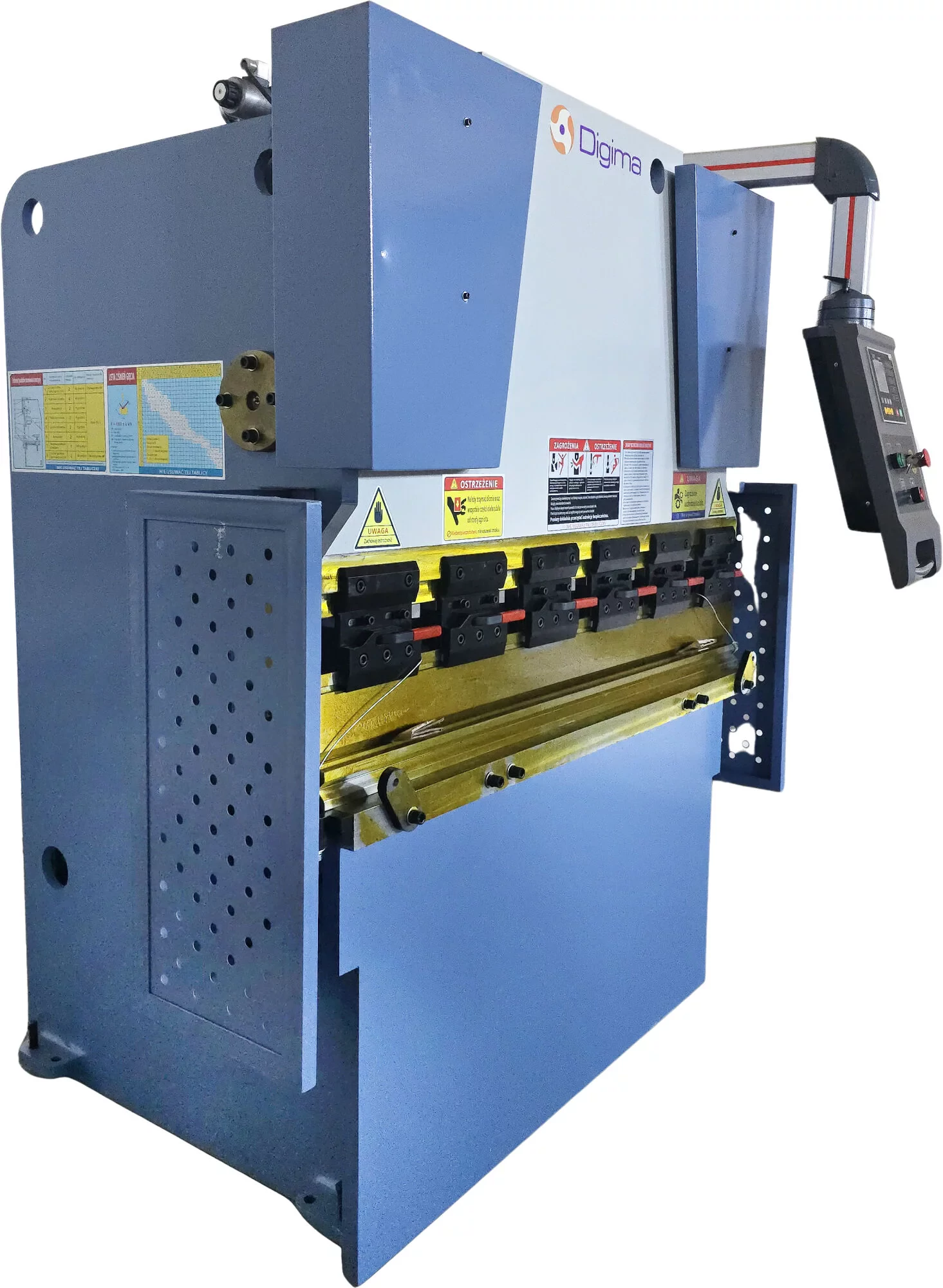

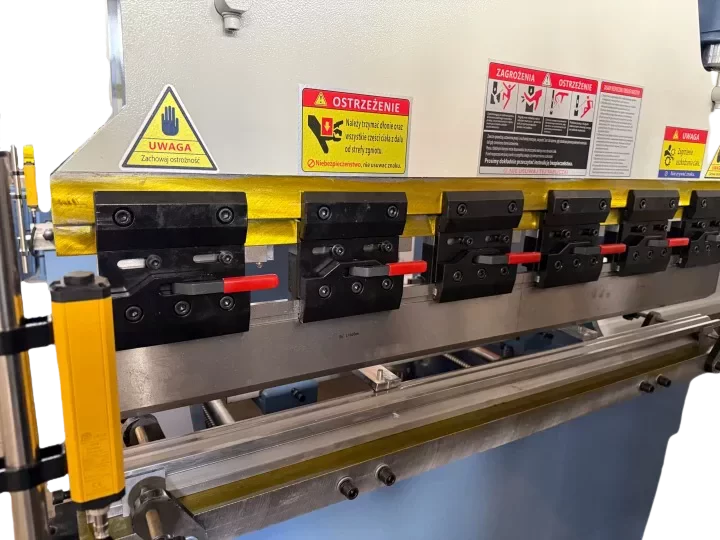

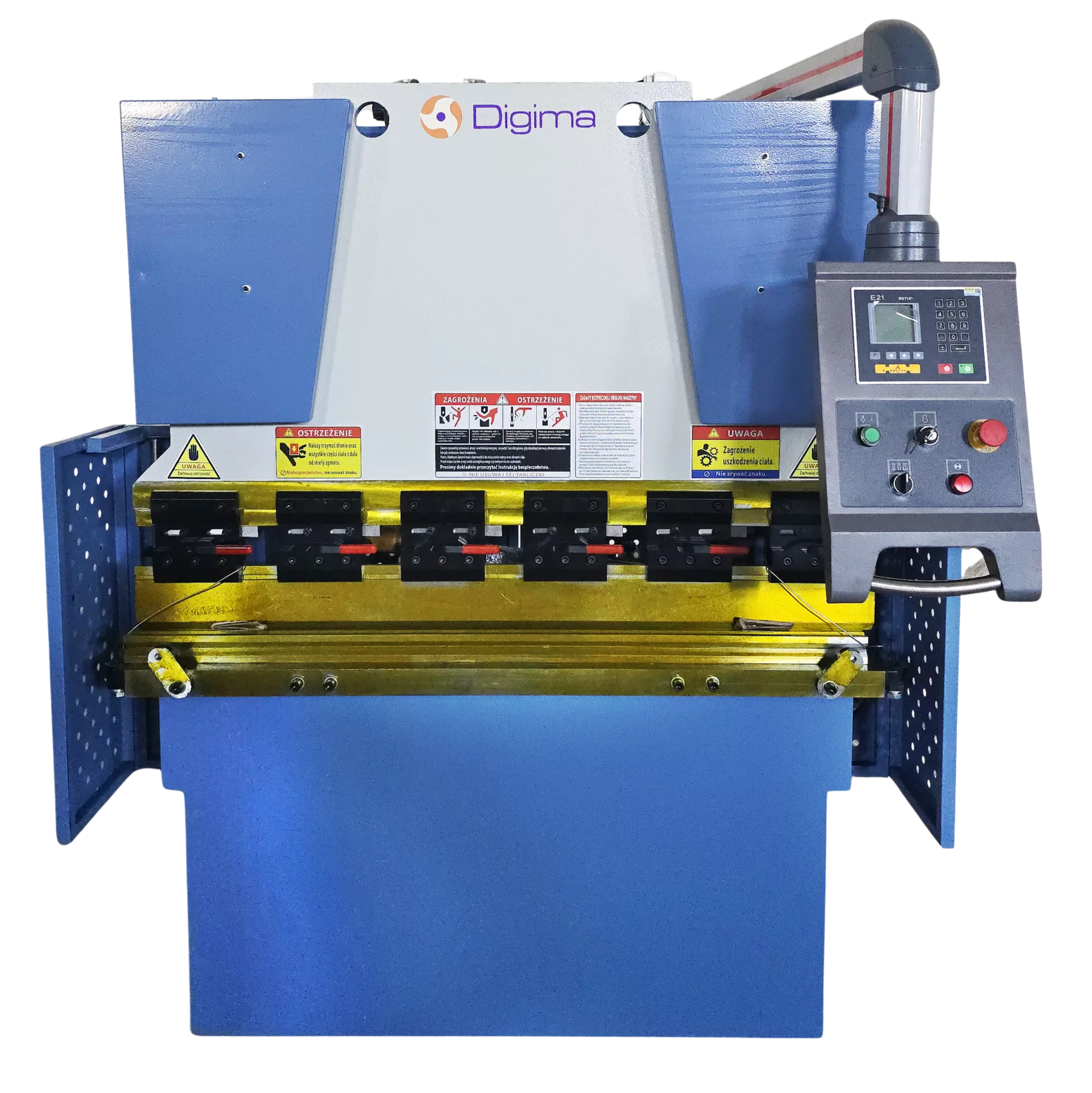

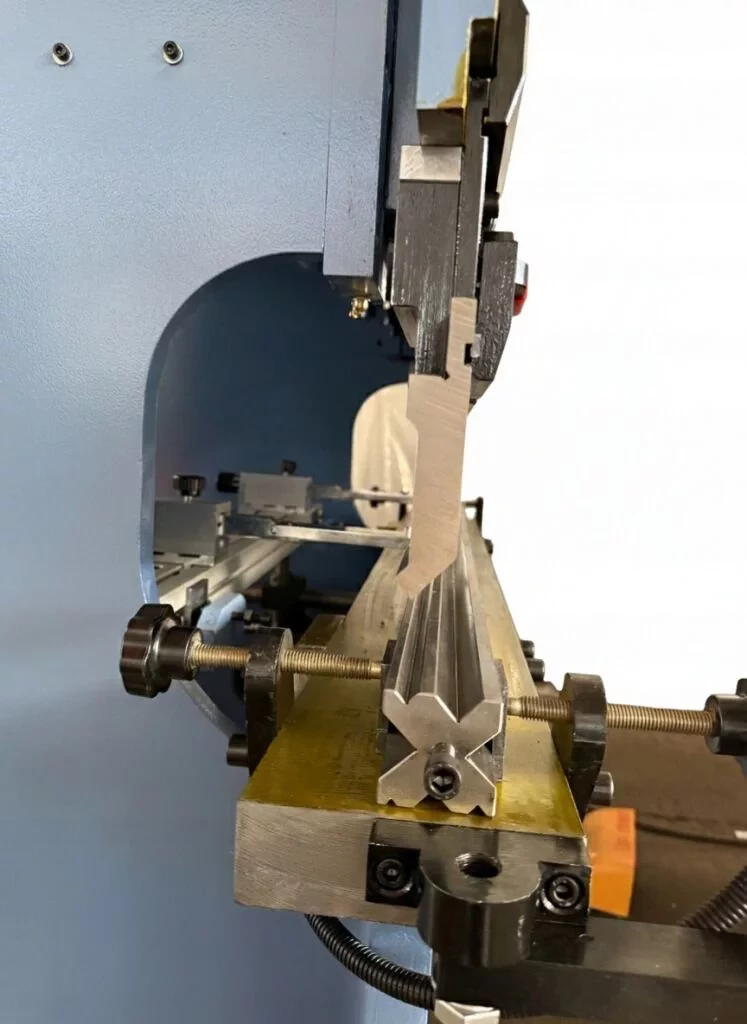

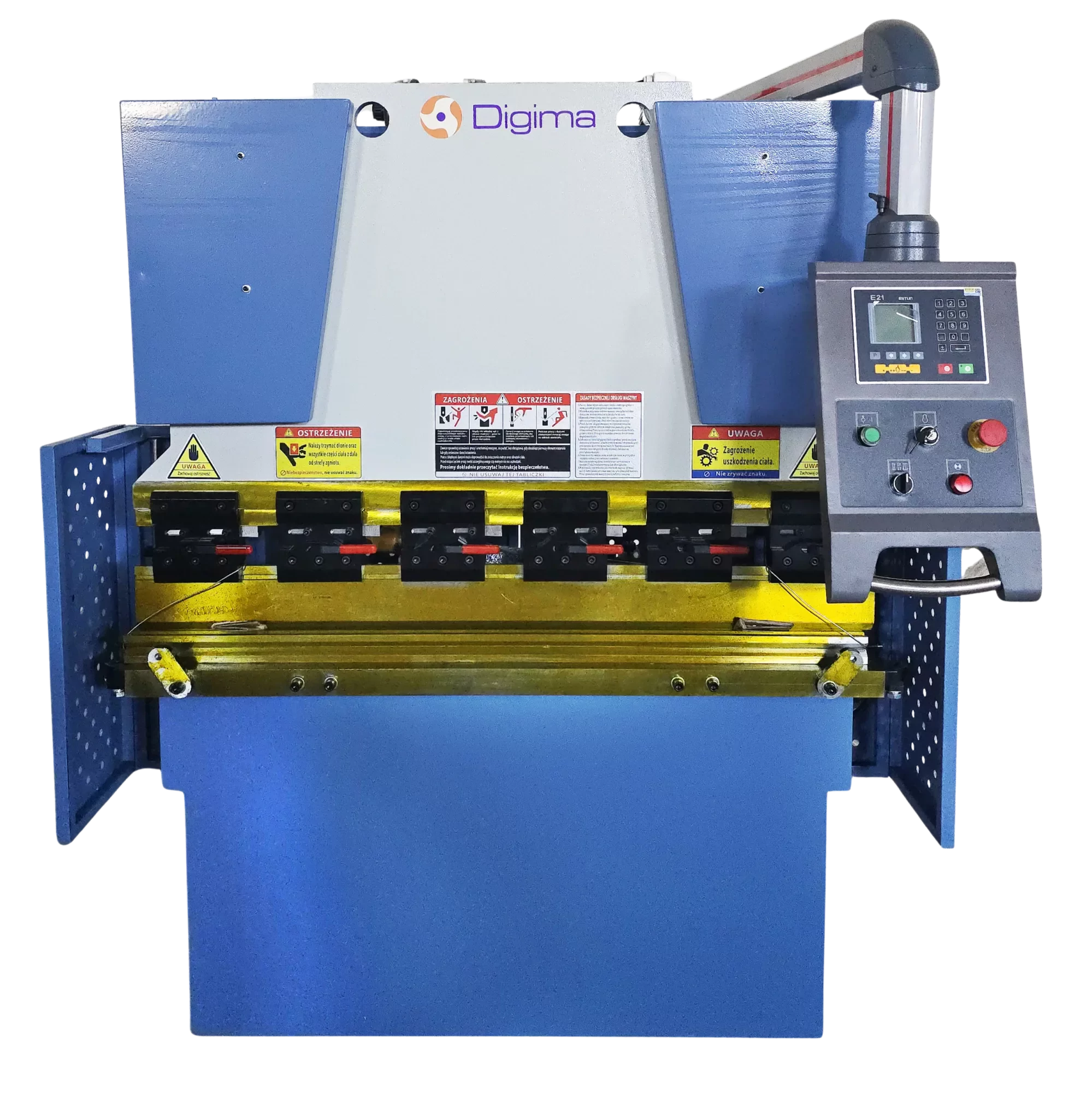

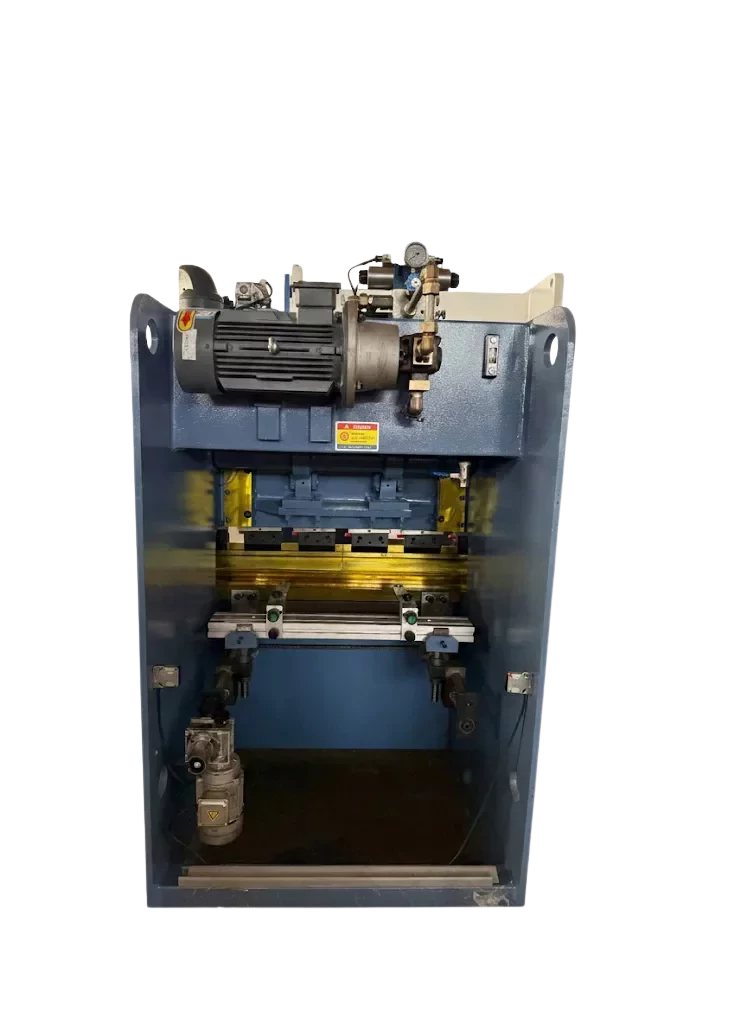

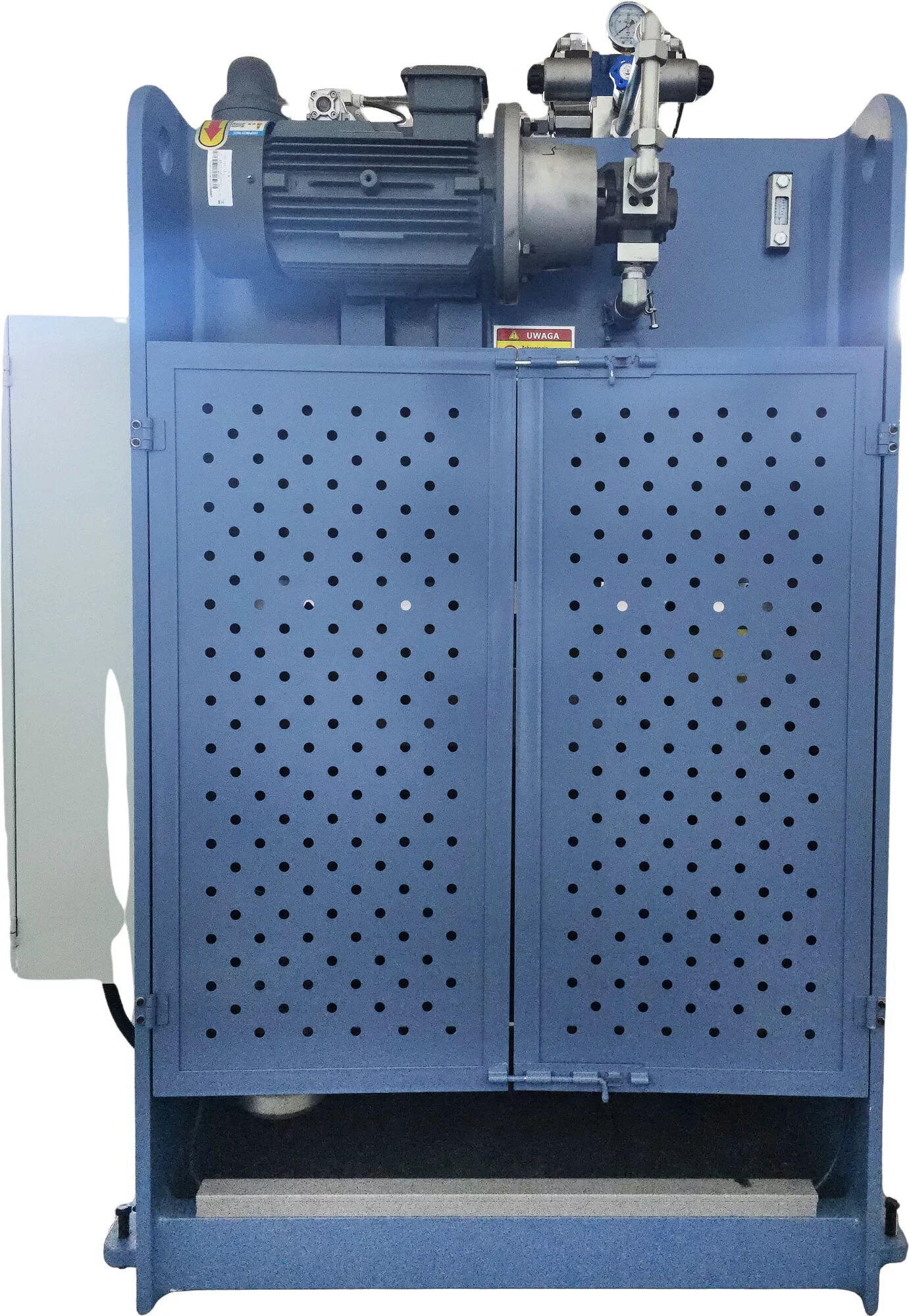

Zdjęcia w galerii prasy WCY-40T/1320
Wymiary stempla i matrycy do prasy krawędziowej
Poniżej znajduje się miejsce na rysunek wymiarowy kompletu narzędzi: stempla górnego oraz matrycy dolnej. Rysunek ułatwia dobór oprzyrządowania do wykonywanego gięcia i pozwala szybko zweryfikować profile, szerokości robocze oraz wymiary mocowania.
Stempel górny — profil narzędzia

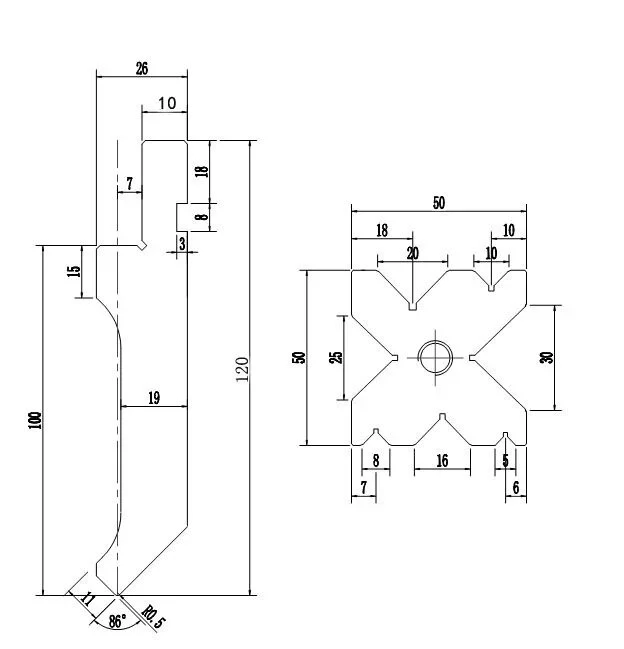

Rysunek pokazuje stempel o wysokości całkowitej 120 mm, z wymiarem roboczym oznaczonym jako 100 mm. Górna część ma szerokość 26 mm, natomiast profil roboczy obejmuje m.in. wymiary 19 mm, 10 mm, 7 mm, 3 mm, 18 mm i 8 mm. Końcówka stempla ma kąt 86° oraz promień R0,5.
Matryca dolna — profil wielorowkowy
Matryca ma obrys zewnętrzny 50 × 50 mm i centralny otwór. Na rysunku zaznaczono kilka stref roboczych oraz rowków, w tym wymiary 18 mm, 20 mm i 10 mm w części górnej, a także 8 / 7 mm, 16 mm oraz 5 / 6 mm w części dolnej. Widoczne są również wymiary pionowe 25 mm i 30 mm.
Sprawdzone podzespoły i przemyślana konfiguracja
WCY-40T/1320 została zaprojektowana jako praktyczna prasa krawędziowa do codziennej pracy. W konfiguracji zastosowano elementy znanych producentów, co ułatwia serwis, zwiększa niezawodność i poprawia komfort użytkowania.

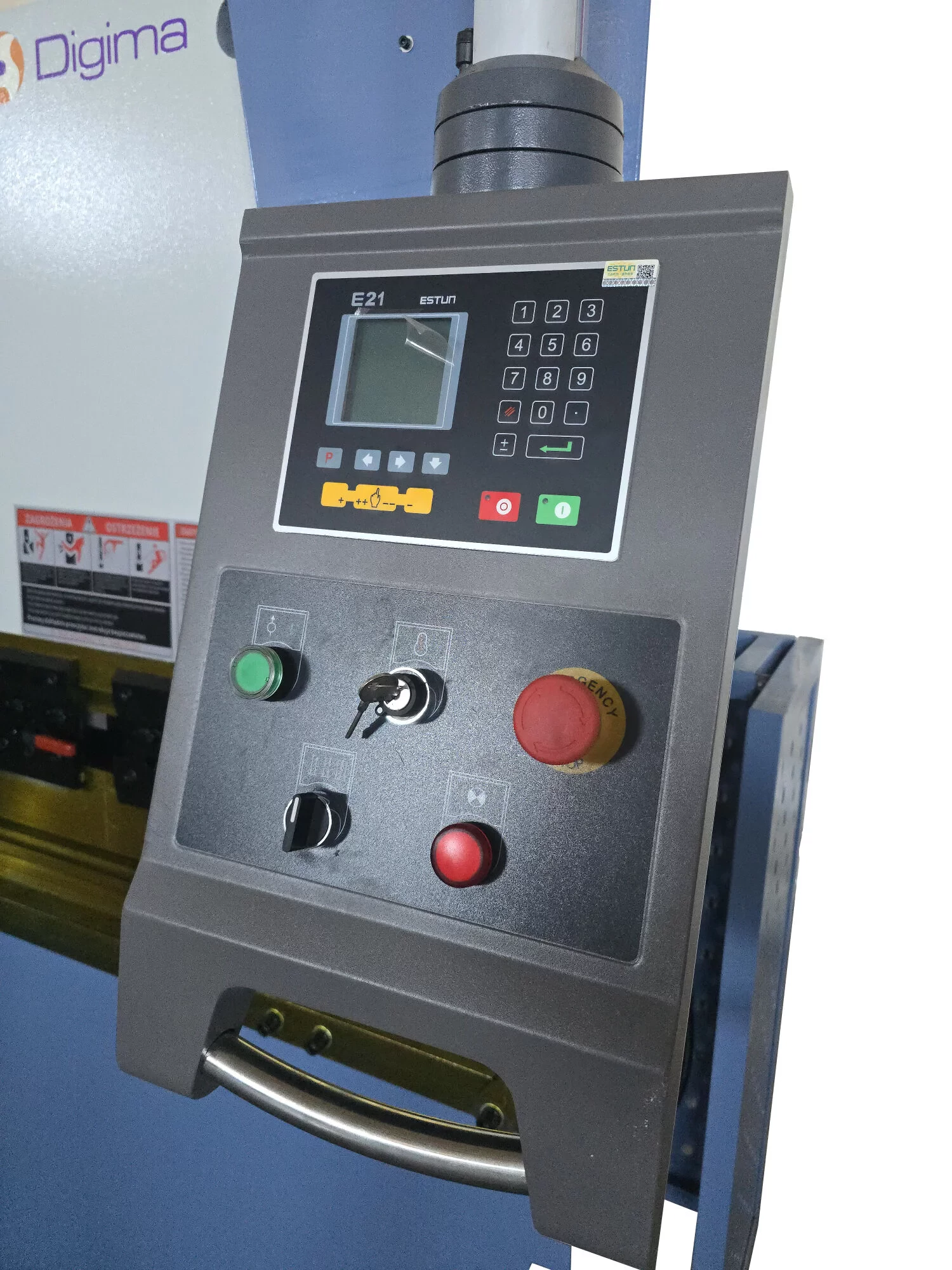

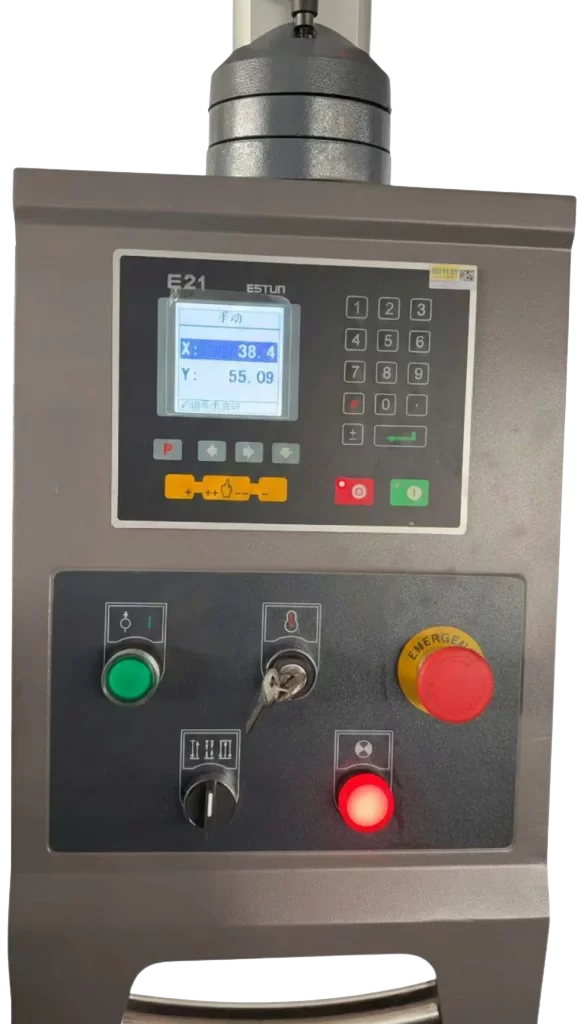

Sterowanie Estun NC E21
Kontrola zderzaka tylnego oraz osi roboczej, licznik operacji i zapamiętywanie pozycji po wyłączeniu zasilania.
Hydraulika Bosch-Rexroth
Układ hydrauliczny oparty na podzespołach Bosch-Rexroth zapewnia stabilną i powtarzalną pracę maszyny.
Silnik Siemens 3 kW
Silnik główny Siemens odpowiada za niezawodne zasilanie układu roboczego prasy.
Schneider Electric
Podzespoły elektryczne Schneider Electric zwiększają trwałość i jakość układu sterowania.
Pompa Sunny
Pompa hydrauliczna Sunny wspiera prawidłową pracę układu hydraulicznego prasy.
Uszczelnienia Parker
Uszczelnienia i pierścienie prowadzące PARKER zwiększają trwałość elementów roboczych.
Sztywna rama, osłony i układy ochronne
Opis konstrukcji
- Nowoczesny europejski design typu „streamline”.
- Monoblokowa, spawana rama stalowa o wysokiej sztywności.
- Rama poddana obróbce cieplnej dla stabilności konstrukcji.
- Projektowanie z wykorzystaniem analiz FEM oraz DOE.
- Szafa elektryczna w standardzie IP65 zgodnie z normami CE.
Systemy bezpieczeństwa
- Ostrzeżenie o wysokiej temperaturze oleju.
- Zabezpieczenie przed wysokim ciśnieniem oleju.
- Zabezpieczenie przeciążeniowe silnika.

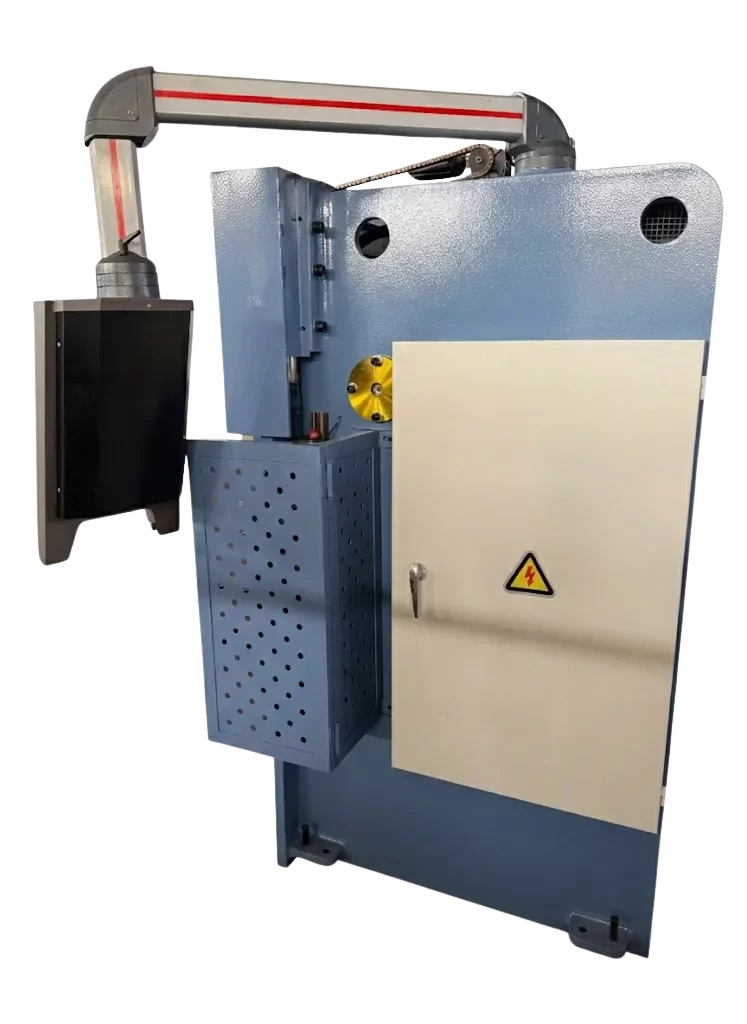

- Boczne osłony oraz przednia kurtyna bezpieczeństwa.
- Zabezpieczenie przed upływem prądu oraz przekaźnik bezpieczeństwa.
Estun E21 NC oraz akcesoria w zestawie
Układ sterowania Estun E21 NC

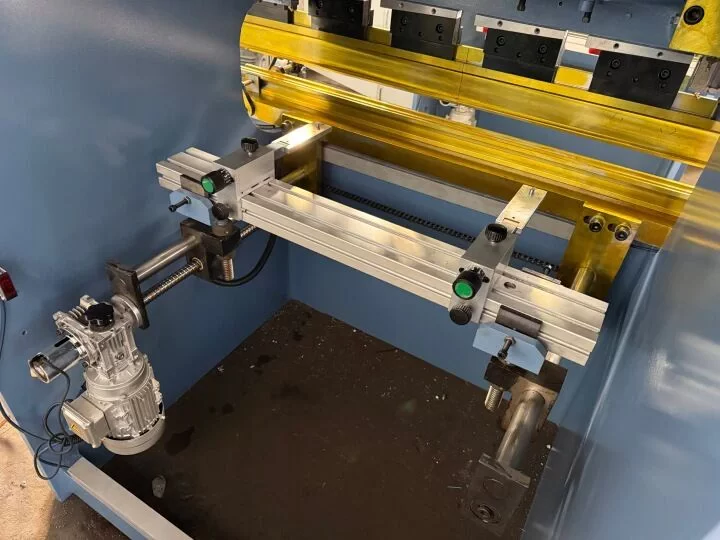

- Kontrola zderzaka tylnego, czyli osi X.
- Kontrola bloku / osi roboczej Y.
- Rozdzielczość pozycjonowania 0,1 mm lub 0,01 mm.
- Licznik operacji i skoków.
- Funkcja zapamiętywania pozycji po wyłączeniu zasilania.
- Inteligentne pozycjonowanie i eliminacja luzów śruby.
Akcesoria i części zamienne
- Instrukcja obsługi mechanicznej.
- Instrukcja obsługi elektrycznej.
- Certyfikat jakości i lista pakunkowa.
- Wsporniki przednie — 2 sztuki.
- Zestaw pedału sterującego.
- Śruby fundamentowe M20 × 300 — 4 zestawy.
- Zapasowe pierścienie uszczelniające — 2 zestawy.
- Klucze do szafy elektrycznej.
Do jakich prac sprawdzi się WCY-40T/1320?
Warsztaty ślusarskie
Gięcie niewielkich i średnich elementów stalowych, profili, osłon i detali warsztatowych.
Produkcja obudów
Wykonywanie obudów, paneli, elementów skrzynkowych i osłon technicznych.
Mała produkcja seryjna
Powtarzalne gięcie detali dzięki sterowaniu NC oraz regulowanemu zderzakowi tylnemu.
Specyfikacja techniczna Digima WCY-40T/1320
| Parametr | Wartość |
|---|---|
| Model | Digima WCY-40T/1320 |
| Typ maszyny | Hydrauliczna prasa krawędziowa |
| Nacisk nominalny | 400 kN / 40 ton |
| Długość stołu roboczego | 1320 mm |
| Rozstaw między kolumnami | 900 mm |
| Głębokość gardzieli | 180 mm |
| Skok tłoka / suwaka | 100 mm |
| Prześwit / Open Height | 290 mm |
| Zakres zderzaka tylnego | 500 mm |
| Prędkość zbliżania | 80 mm/s |
| Prędkość pracy / prasowania | 9 mm/s |
| Prędkość powrotu | 80 mm/s |
| Moc silnika głównego | 3 kW |
| Waga maszyny | 1500 kg |
| Wymiary całkowite | około 1500 × 1300 × 1800 mm |
| Sterowanie | Estun NC E21 |
| Podzespoły elektryczne | Schneider Electric |
| Silnik główny | Siemens |
| Układ hydrauliczny | Bosch-Rexroth |
| Pompa hydrauliczna | Sunny |
| Zasilanie | 3-fazowe, 380 V AC ±10%, 50 Hz |
| Temperatura pracy | od -20°C do +50°C |
| Wilgotność | 20–85% |
| Certyfikat | CE |
| Instrukcja | Instrukcja w języku polskim |
