Stempel 88° 80T/M 10.131
Stempel 10.131
Stempel 10.131 to narzędzie górne przeznaczone do pracy w prasach krawędziowych. Profil stempla umożliwia wykonywanie gięć pod kątem 88°, z promieniem końcówki R0,6.

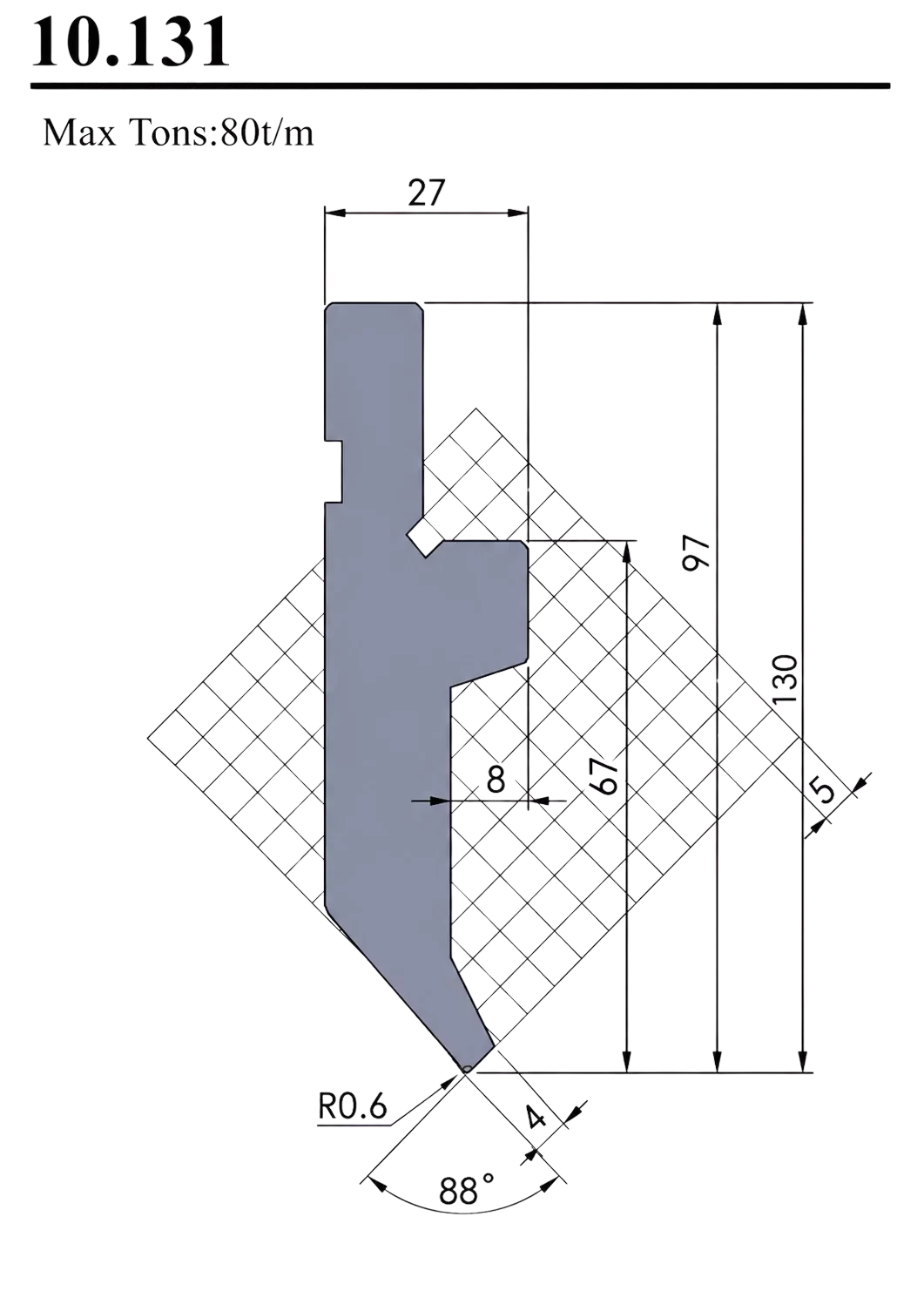

Zgodnie z rysunkiem technicznym maksymalne obciążenie narzędzia wynosi 80 ton na metr. Profil stempla posiada szerokość górną 27 mm, wysokość całkowitą 130 mm oraz wymiar pionowy 97 mm. Na rysunku widoczny jest także wymiar roboczy 67 mm.
Profil 10.131 sprawdzi się przy gięciu detali wymagających małego promienia, kąta roboczego 88° oraz stabilnego prowadzenia narzędzia podczas pracy.
Najważniejsze cechy stempla 10.131
Profil 10.131
Oznaczenie profilu narzędzia według rysunku technicznego: 10.131.
Nośność 80 t/m
Maksymalne dopuszczalne obciążenie narzędzia wynosi 80 ton na metr.
Kąt 88°
Geometria końcówki stempla umożliwia gięcie materiału pod kątem 88°.
Promień R0,6
Końcówka robocza z promieniem R0,6 pozwala uzyskać mały promień gięcia detalu.
Wysokość 130 mm
Całkowita wysokość profilu wynosi 130 mm zgodnie z rysunkiem technicznym.
Wymiar roboczy 67 mm
Na rysunku wskazano wymiar roboczy 67 mm, istotny przy doborze narzędzia do prasy.
Specyfikacja techniczna stempla 10.131
| Parametr | Wartość z rysunku |
|---|---|
| Typ narzędzia | Stempel / narzędzie górne do prasy krawędziowej |
| Oznaczenie profilu | 10.131 |
| Maksymalne obciążenie | 80 t/m |
| Kąt roboczy | 88° |
| Promień końcówki | R0,6 |
| Szerokość górnej części profilu | 27 mm |
| Wysokość całkowita profilu | 130 mm |
| Dodatkowy wymiar pionowy | 97 mm |
| Wymiar roboczy | 67 mm |
| Wymiar bocznego podcięcia | 8 mm |
| Wymiar przy końcówce | 4 mm |
| Dodatkowy wymiar profilu | 5 mm |
