Stempel 60° 40T/M 10.172
Stempel 10.172
Stempel 10.172 to narzędzie górne do pras krawędziowych, przeznaczone do wykonywania detali z ostrym kątem gięcia 60°. Końcówka robocza ma promień R0,8, dzięki czemu profil sprawdzi się przy dokładnej obróbce detali o wyraźnie zarysowanym kącie.

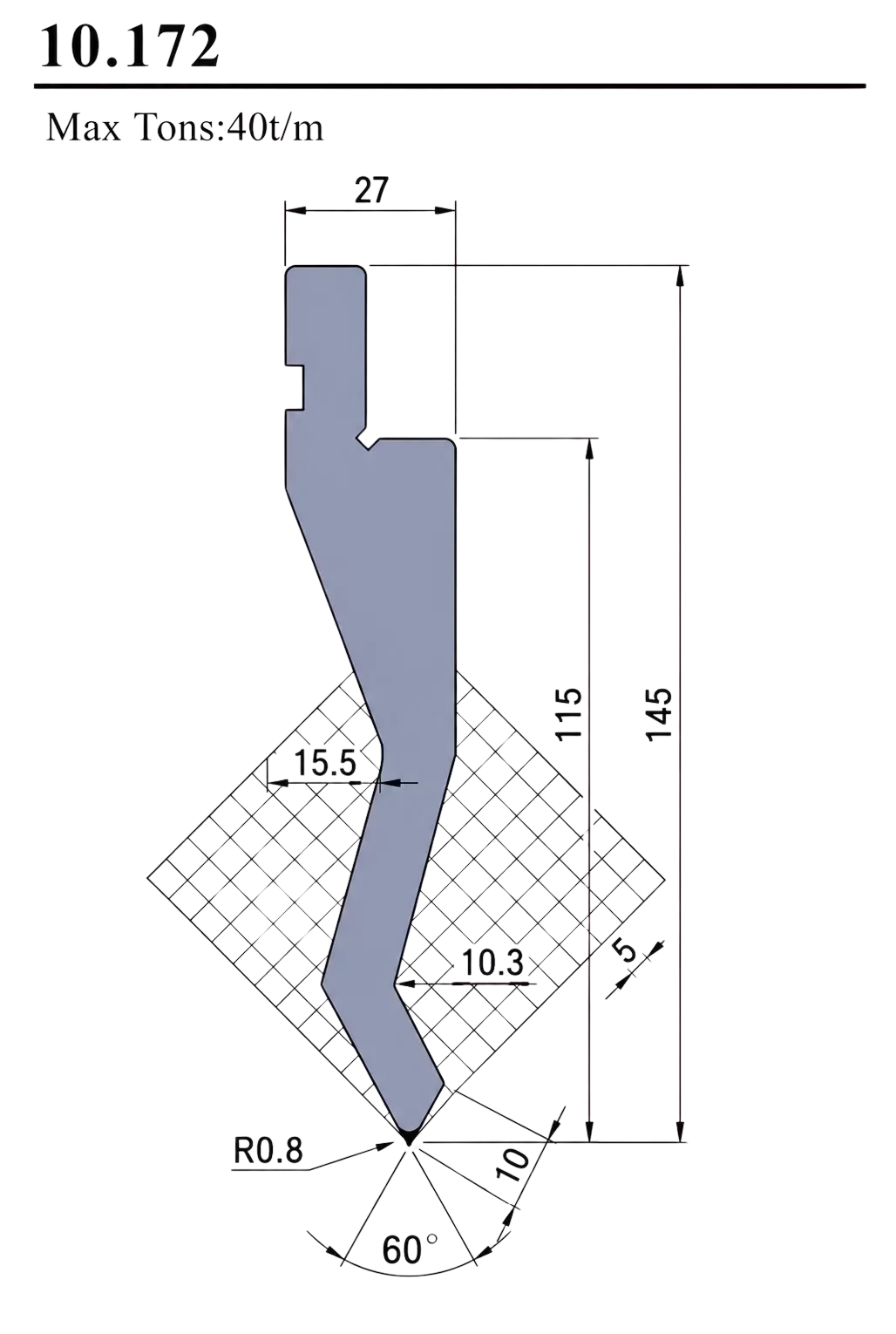

Według rysunku technicznego maksymalne obciążenie narzędzia wynosi 40 ton na metr. Stempel posiada szerokość górną 27 mm, wysokość całkowitą 145 mm oraz wymiar roboczy 115 mm.
Profil 10.172 łączy smukłą geometrię roboczą z kątem 60°, pozwalając na pracę przy detalach wymagających dostępu do węższych i głębszych zagięć.
Najważniejsze cechy stempla 10.172
Profil 10.172
Oznaczenie profilu stempla zgodne z załączonym rysunkiem technicznym.
Nośność 40 t/m
Maksymalne dopuszczalne obciążenie narzędzia wynosi 40 ton na metr długości.
Kąt 60°
Profil umożliwia wykonywanie ostrych gięć pod kątem 60°.
Promień R0,8
Końcówka robocza z promieniem R0,8 umożliwia precyzyjne formowanie detalu.
Wysokość 145 mm
Całkowita wysokość profilu wynosi 145 mm zgodnie z rysunkiem technicznym.
Wymiar roboczy 115 mm
Wskazany na rysunku wymiar roboczy wynosi 115 mm.
Specyfikacja techniczna stempla 10.172
| Parametr | Wartość z rysunku |
|---|---|
| Typ narzędzia | Stempel / narzędzie górne do prasy krawędziowej |
| Oznaczenie profilu | 10.172 |
| Maksymalne obciążenie | 40 t/m |
| Kąt roboczy | 60° |
| Promień końcówki | R0,8 |
| Szerokość górnej części profilu | 27 mm |
| Wysokość całkowita profilu | 145 mm |
| Wymiar roboczy | 115 mm |
| Wymiar wewnętrzny górny | 15,5 mm |
| Wymiar wewnętrzny dolny | 10,3 mm |
| Wymiar przy końcówce | 10 mm |
| Dodatkowy wymiar profilu | 5 mm |
