Matryca 85° 100T/M 20.403
Matryca 20.403
Matryca 20.403 to wytrzymałe dolne narzędzie do pras krawędziowych, przeznaczone do stabilnego podparcia materiału podczas gięcia. Konstrukcja narzędzia została przygotowana do pracy przy dużych obciążeniach i zapewnia odpowiednią sztywność podczas codziennej eksploatacji.

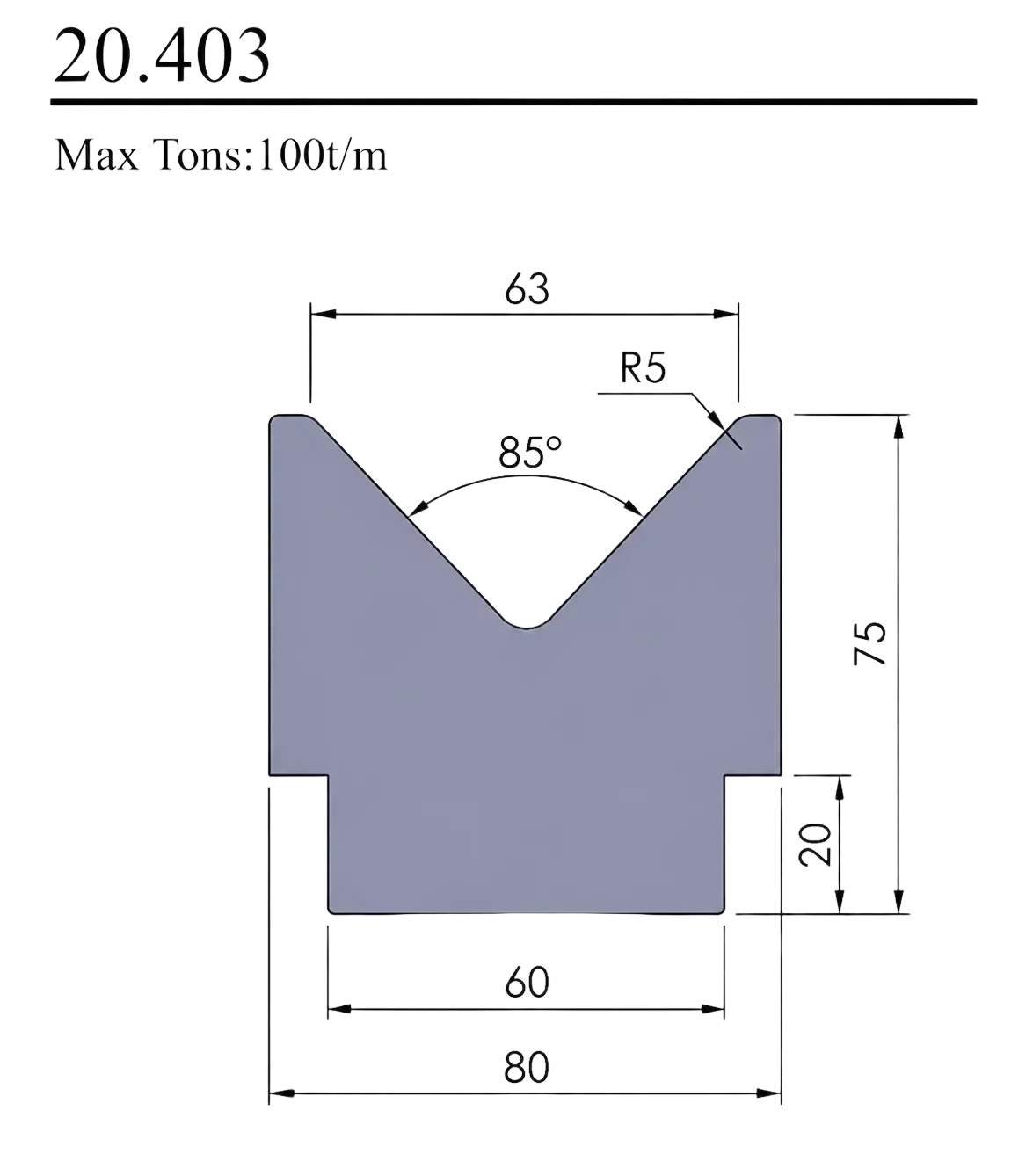

Model posiada geometrię roboczą o kącie 85°, szerokość górną rowka 63 mm oraz promień przejścia R5. Wysokość całkowita matrycy wynosi 75 mm, wysokość stopnia bocznego to 20 mm, szerokość dolnej podstawy roboczej 60 mm, a całkowita szerokość narzędzia to 80 mm.
Model 20.403 sprawdzi się tam, gdzie liczy się wysoka sztywność, duża powierzchnia podparcia oraz powtarzalna geometria gięcia przy pracy z odpowiednio dobranym stemplem.
Najważniejsze cechy matrycy 20.403
Matryce dolne do pras krawędziowych są podstawowym elementem oprzyrządowania wykorzystywanego w procesie gięcia blach. Odpowiednio dobrana geometria rowka, promień przejścia oraz nośność narzędzia mają istotny wpływ na jakość obróbki, bezpieczeństwo pracy i trwałość całego zestawu narzędziowego.
Matryca dolna do gięcia
Dolne narzędzie robocze przeznaczone do pracy w prasie krawędziowej podczas gięcia blach i detali stalowych.
Kąt rowka 85°
Geometria rowka roboczego 85° wspiera stabilne prowadzenie materiału i uzyskanie powtarzalnego efektu gięcia.
Promień R5
Promień przejścia R5 wpływa na łagodniejsze podparcie materiału i ograniczenie koncentracji nacisków w dnie rowka.
Duża szerokość robocza
Szerokość górna rowka 63 mm oraz całkowita szerokość 80 mm zapewniają stabilną i masywną budowę narzędzia.
Wysokość 75 mm
Kompaktowa, ale solidna wysokość całkowita 75 mm pozwala na wygodną integrację z układem narzędziowym prasy.
Nośność 100 t/m
Narzędzie przystosowane jest do pracy przy maksymalnym obciążeniu do 100 ton na metr długości roboczej.
Specyfikacja techniczna matrycy 20.403
| Parametr | Wartość |
|---|---|
| Typ narzędzia | Matryca dolna / narzędzie dolne do prasy krawędziowej |
| Model | 20.403 |
| Maksymalne obciążenie | 100 t/m |
| Kąt roboczy rowka | 85° |
| Szerokość górna rowka | 63 mm |
| Promień przejścia | R5 |
| Wysokość całkowita | 75 mm |
| Wysokość stopnia bocznego | 20 mm |
| Szerokość podstawy roboczej | 60 mm |
| Całkowita szerokość matrycy | 80 mm |
