Matryca 60° 65T/M 20.161
Matryca V 20.161
Matryca 20.161 to dolne narzędzie do pras krawędziowych, przeznaczone do precyzyjnego gięcia blach z wykorzystaniem rowka roboczego typu V. Konstrukcja narzędzia zapewnia stabilne podparcie materiału oraz wysoką powtarzalność pracy.
Model 20.161 dobrze sprawdza się w pracy z prasami krawędziowymi, gdzie wymagana jest powtarzalność, odpowiednia geometria rowka oraz właściwe dopasowanie do stempla i materiału.
Najważniejsze cechy matrycy 20.161
Matryca dolna typu V stanowi podstawowy element oprzyrządowania prasy krawędziowej. Odpowiedni dobór szerokości rowka, kąta roboczego oraz nośności narzędzia wpływa bezpośrednio na jakość gięcia, dokładność wymiarową i bezpieczeństwo pracy.
Matryca dolna V
Dolne narzędzie do prasy krawędziowej z rowkiem roboczym typu V.
Rozwarcie V8
Rowek roboczy o szerokości 8 mm do precyzyjnego prowadzenia materiału.
Kąt 60°
Geometria rowka została wykonana pod kątem 60° zgodnie z dokumentacją techniczną.
Nośność 65 t/m
Maksymalne dopuszczalne obciążenie matrycy wynosi 65 ton na metr długości.
Wysokość 90 mm
Całkowita wysokość narzędzia wynosi 90 mm.
Podstawa 14 / 16 mm
Dolna szerokość mocująca wynosi 14 mm, a całkowita szerokość podstawy 16 mm.

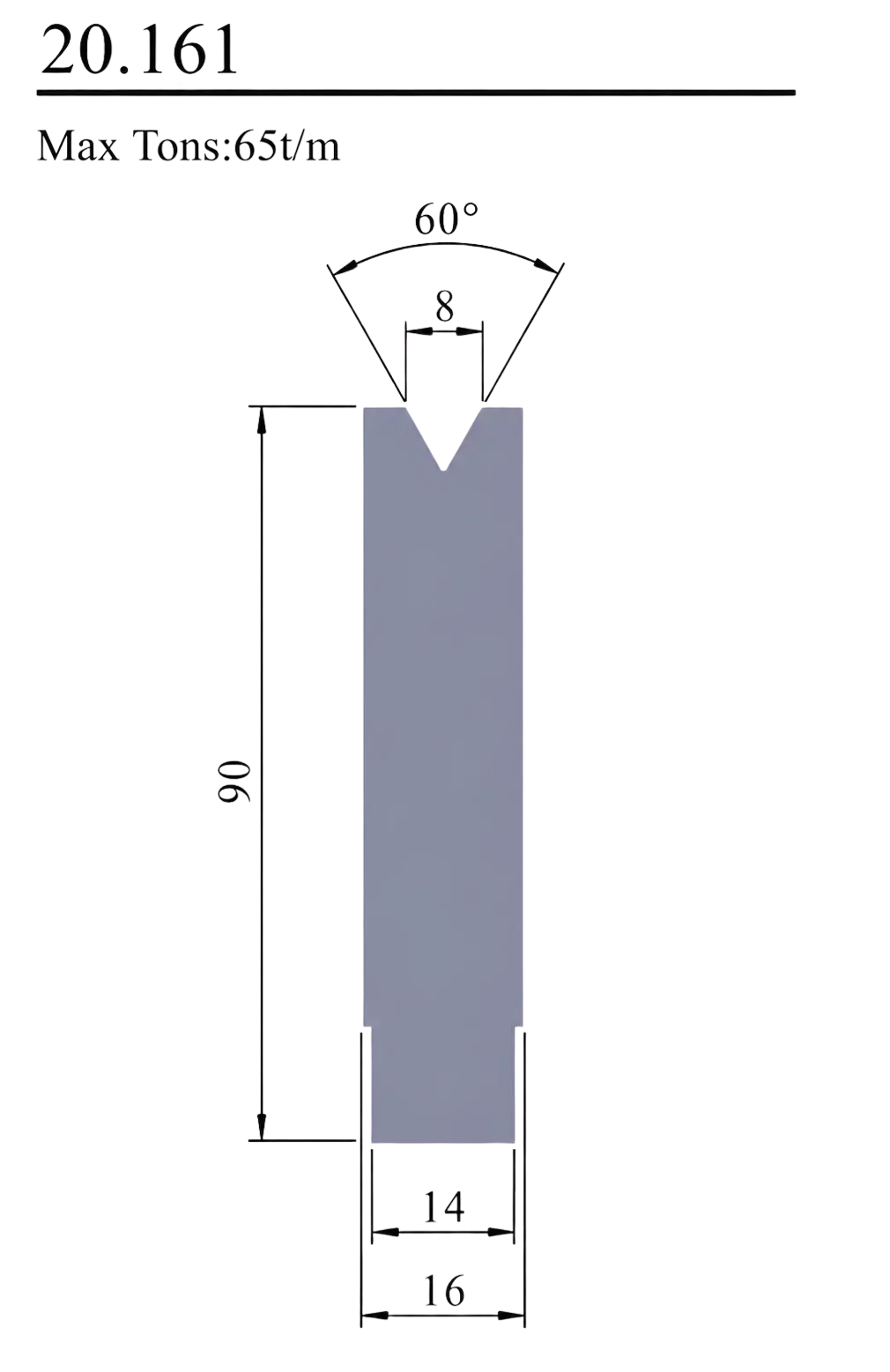

Specyfikacja techniczna matrycy 20.161
| Parametr | Wartość |
|---|---|
| Typ narzędzia | Matryca dolna V / narzędzie dolne do prasy krawędziowej |
| Oznaczenie profilu | 20.161 |
| Maksymalne obciążenie | 65 t/m |
| Kąt rowka roboczego | 60° |
| Rozwarcie rowka V | 8 mm |
| Wysokość całkowita | 90 mm |
| Szerokość dolnej części | 14 mm |
| Całkowita szerokość podstawy | 16 mm |
