Giętarka trzpieniowa DIGIMA DC 63CNC
Giętarka trzpieniowa 63CNC
Giętarka trzpieniowa CNC 63CNC to profesjonalna maszyna przeznaczona do precyzyjnego gięcia rur i profili metalowych w produkcji seryjnej oraz jednostkowej. Urządzenie sprawdzi się w branży motoryzacyjnej, meblarskiej, konstrukcyjnej, instalacyjnej oraz przy produkcji elementów ze stali, stali nierdzewnej, aluminium, mosiądzu czy tytanu.
Maszyna umożliwia wykonywanie powtarzalnych gięć o wysokiej dokładności, ogranicza ilość odpadów i poprawia jakość gotowych detali. Sterowanie PLC z ekranem dotykowym pozwala ustawiać parametry pracy, zapisywać programy oraz kontrolować proces gięcia.
Oś podawania X oraz oś obrotu Z są napędzane serwomotorami, a oś gięcia Y pracuje automatycznie w układzie hydraulicznym, zapewniając siłę i stabilność podczas obróbki.

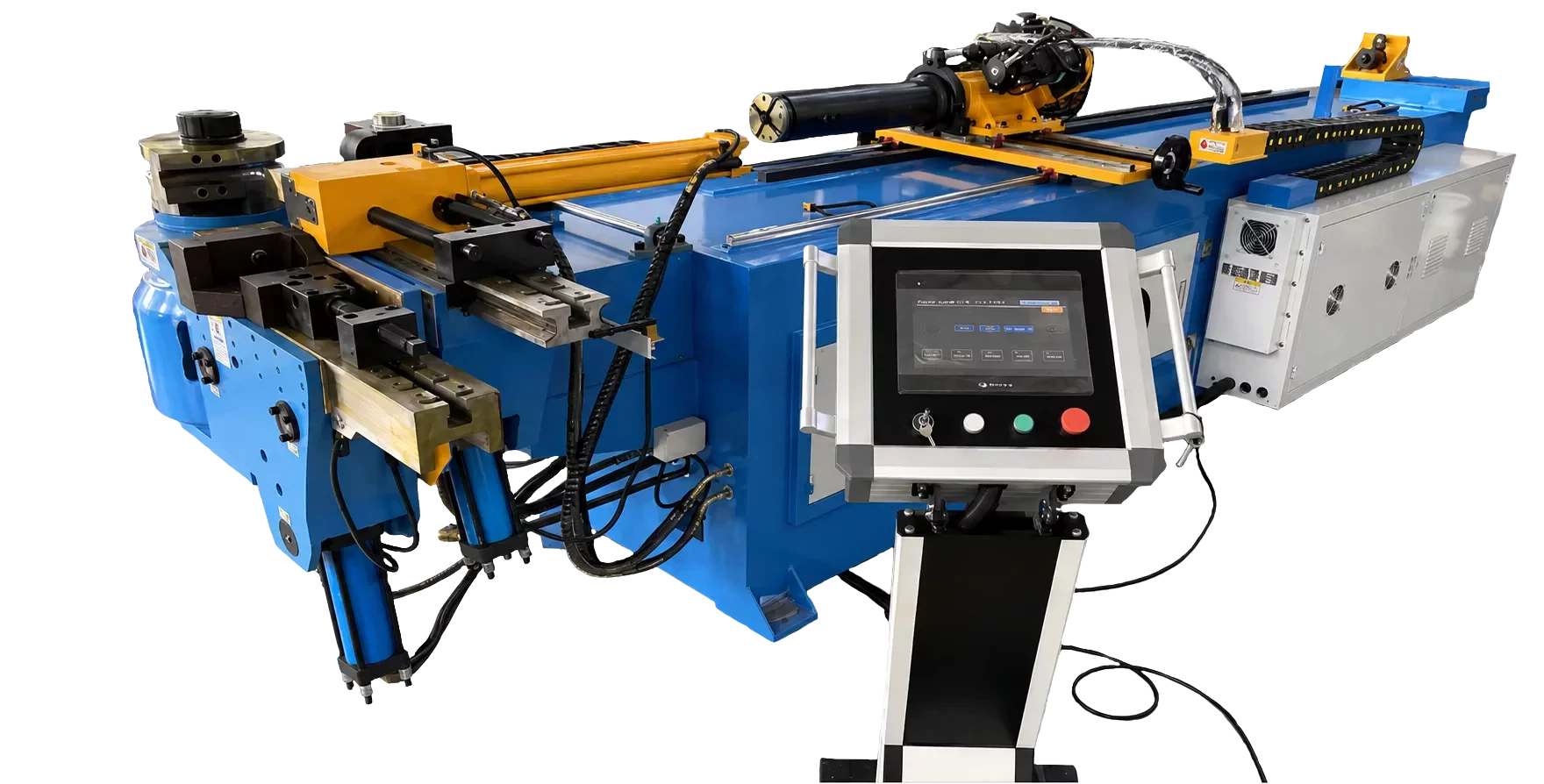

6 zdjęć w galerii giętarki 63CNC

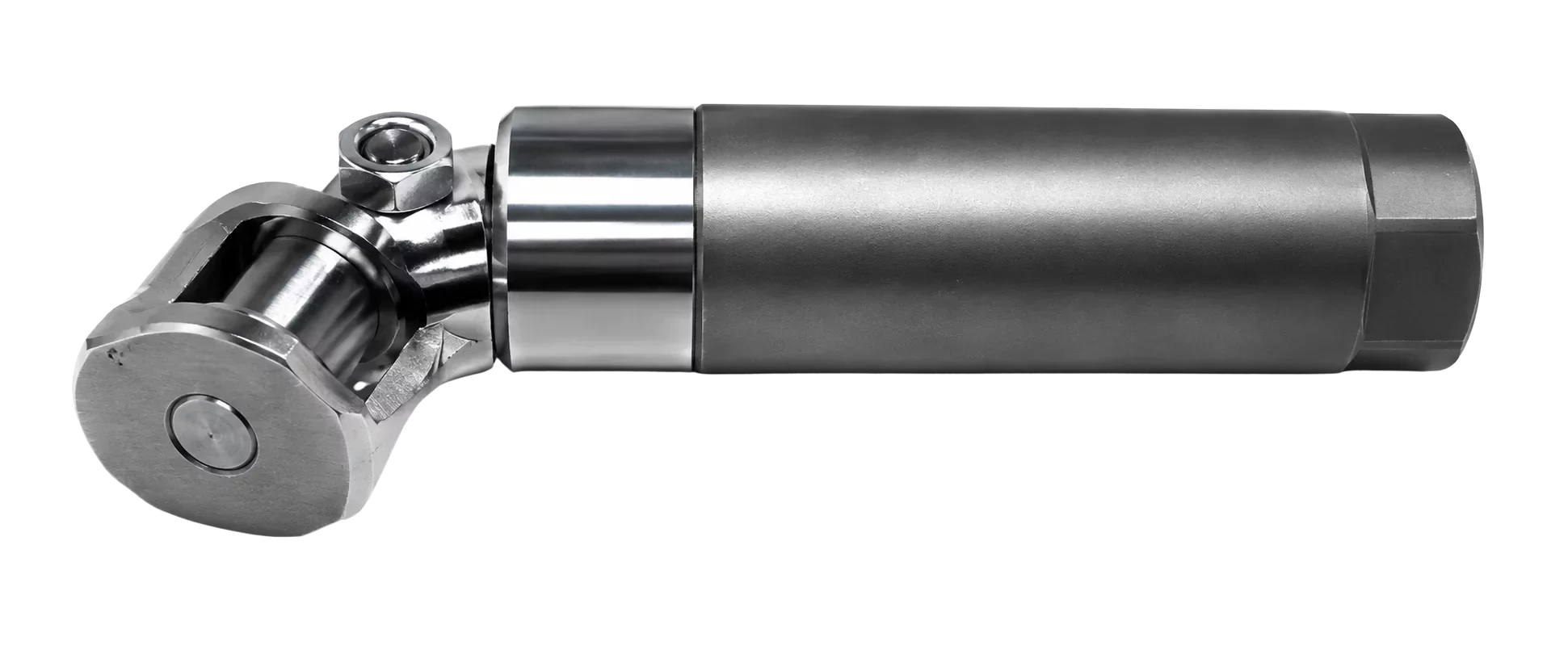

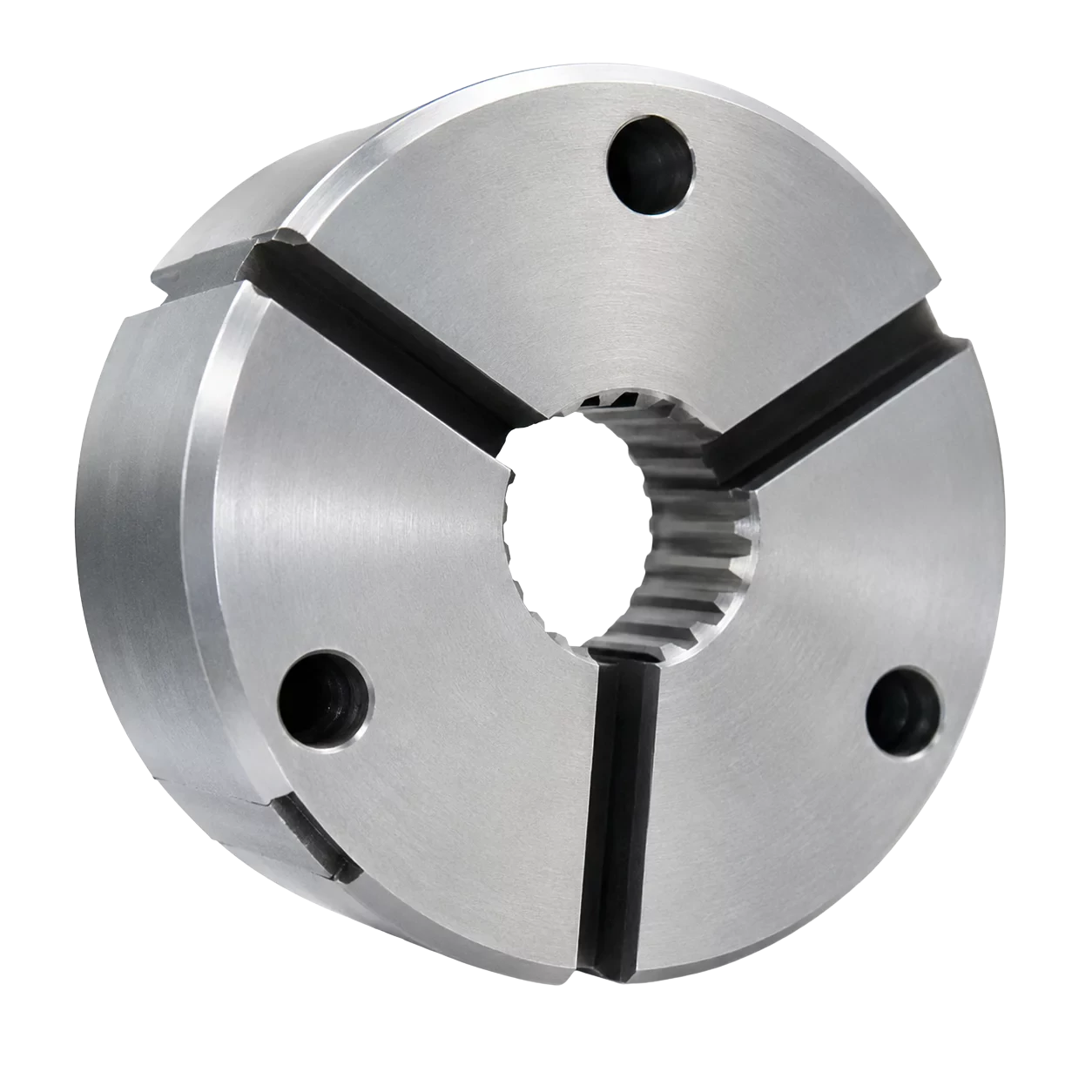

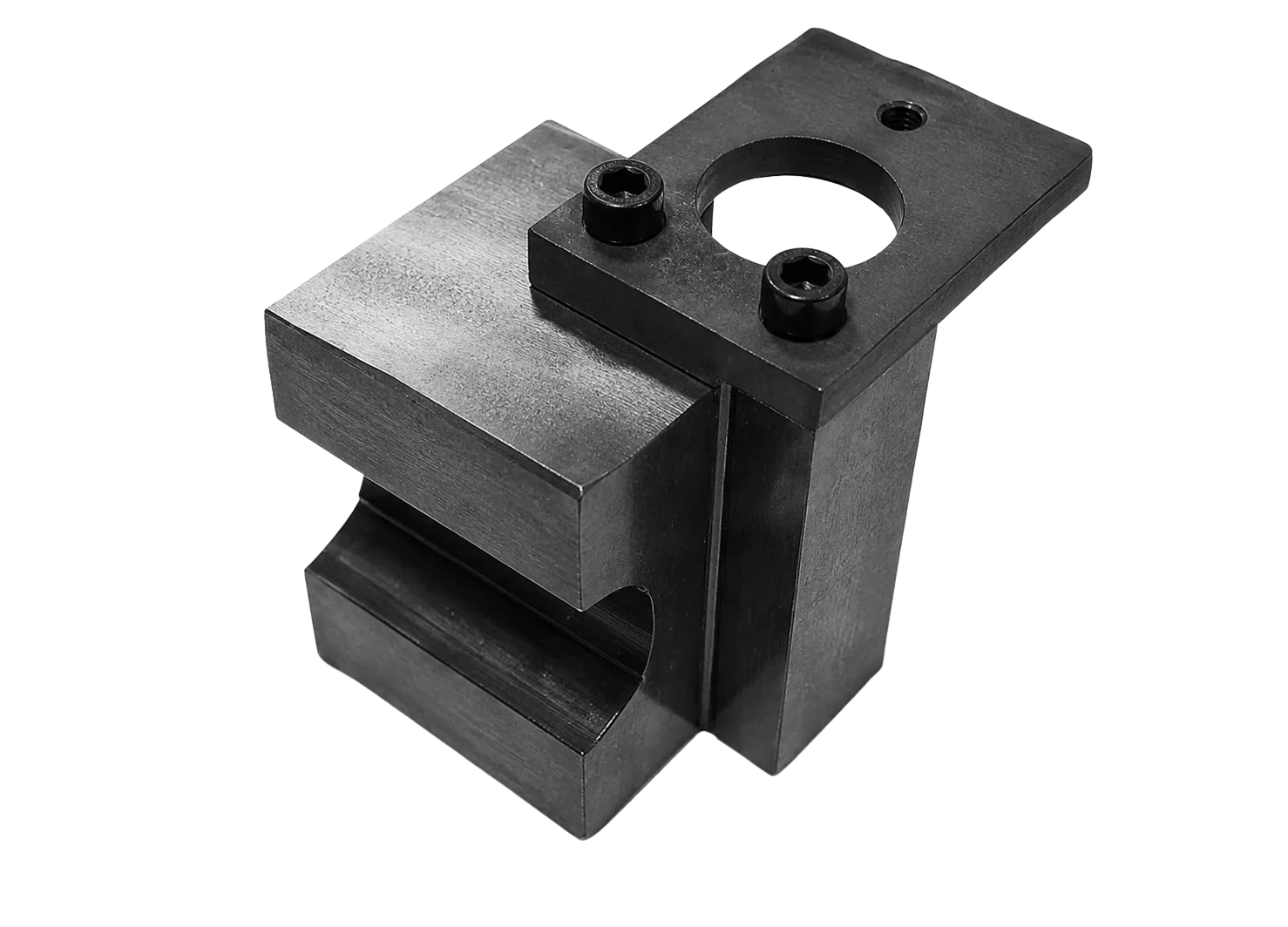

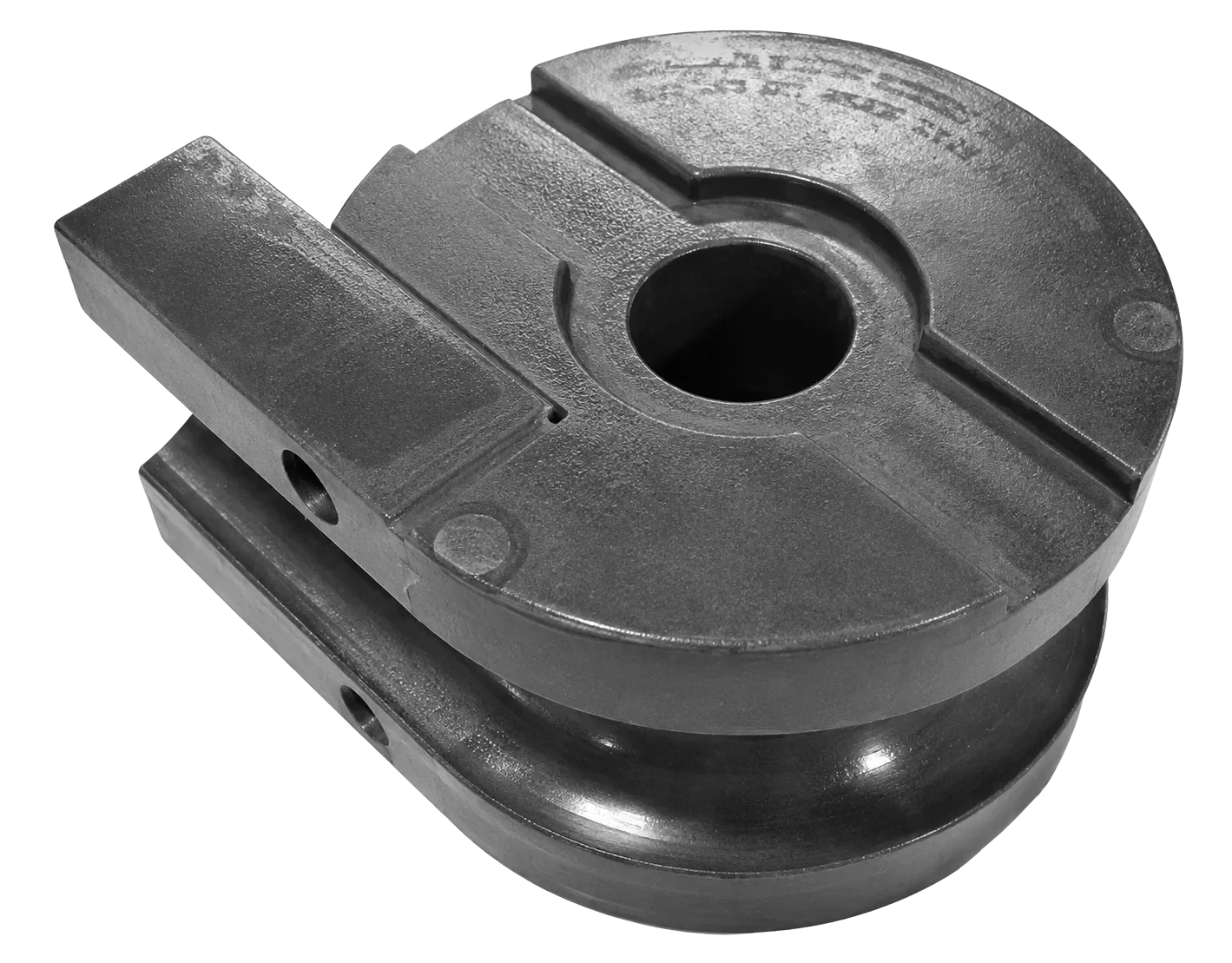

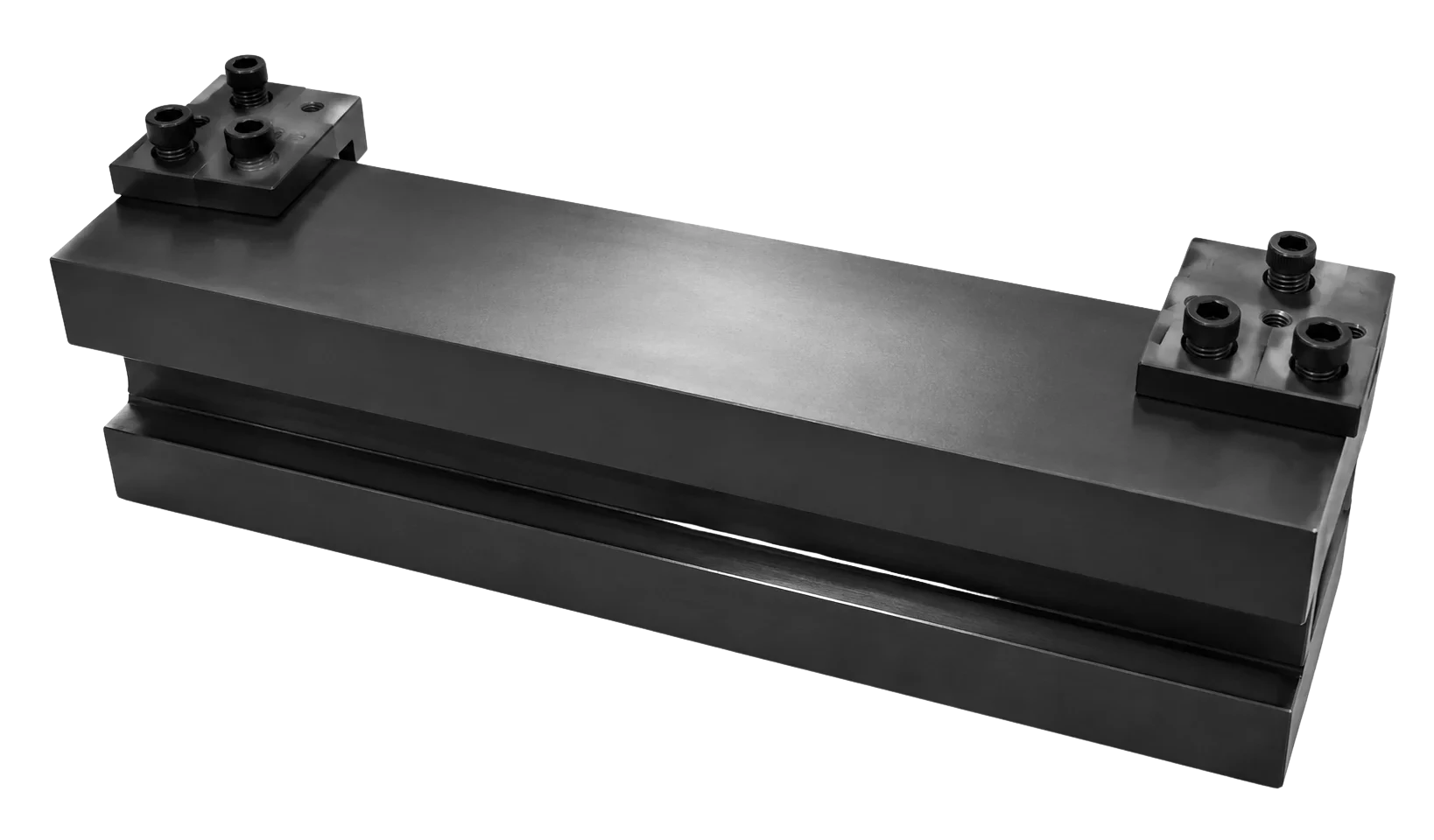

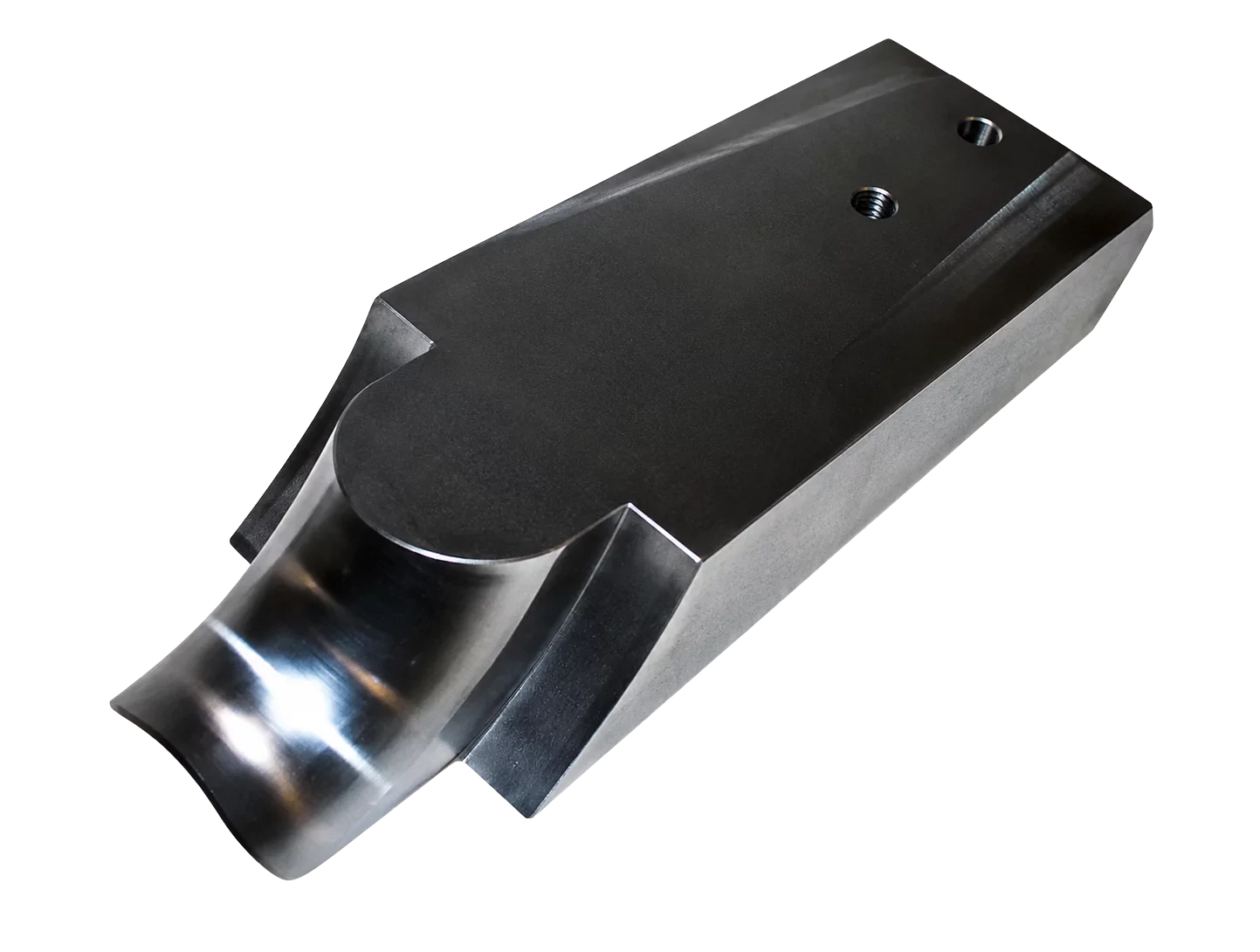

Poniżej przygotowano sześć miejsc na zdjęcia z dokumentacji: widok maszyny, wyposażenie, przykłady gięcia, narzędzia, panel sterowania oraz detale robocze.
Automatyczne osie X, Y i Z
Giętarka 63CNC wykorzystuje układ osi pozwalający na automatyzację procesu gięcia. Oś podawania X odpowiada za przesuw materiału, oś gięcia Y za wykonanie gięcia, a oś obrotu Z za ustawienie rury lub profilu pod odpowiednim kątem.
Najważniejsze cechy standardowego wyposażenia
Sterowanie i programowanie
- Interaktywny ekran dotykowy PLC.
- Łatwy dostęp do trybów pracy automatycznej i ręcznej.
- Diagnostyka systemu i obsługa wielu języków.
- Pamięć do 500 zestawów programów.
- Do 20 gięć dla każdego programu.
- Programowalne prędkości gięcia, podawania i osi obrotowej.
- Programowalne ustawienia sprężynowania materiału dla każdego kąta gięcia.
Hydraulika i jakość gięcia
- Standardowy kierunek gięcia zgodny z ruchem wskazówek zegara.
- W pełni hydrauliczny zacisk na matrycy zaciskowej i ciśnieniowej.
- Hydrauliczny zacisk opadający i poziomujący.
- Bezpośrednio działająca matryca ciśnieniowa hydrauliczna.
- Automatyczne zwolnienie rury przed końcowym gięciem.
- Przewidywane cofnięcie trzpienia dla jakości gięcia.
- Automatyczne smarowanie trzpienia.
Gdzie sprawdzi się giętarka trzpieniowa 63CNC?
Motoryzacja
Produkcja rur, przewodów, elementów ram, układów wydechowych i konstrukcji rurowych.
Branża meblarska
Gięcie elementów stalowych, aluminiowych i nierdzewnych do konstrukcji mebli oraz stelaży.
Produkcja konstrukcji
Wykonywanie powtarzalnych gięć profili, rur i detali technicznych w produkcji seryjnej.
Instalacje przemysłowe
Gięcie rur technologicznych, instalacyjnych oraz elementów dla zakładów produkcyjnych.
Stal nierdzewna i aluminium
Obróbka materiałów wymagających powtarzalności, estetyki oraz dokładności gięcia.
Produkcja jednostkowa
Tworzenie krótkich serii, prototypów i elementów o złożonych kształtach gięcia.
Specyfikacja techniczna giętarki 63CNC
| Parametr | Jednostka | Wartość |
|---|---|---|
| Model | - | Giętarka trzpieniowa 63CNC |
| Maksymalna zdolność gięcia — rura okrągła ze stali miękkiej | mm | Ø63 × 3 |
| Maksymalna zdolność gięcia — stal nierdzewna | mm | Ø50.8 × 1.5 / 1.5D |
| Maksymalny promień gięcia | mm | R300, możliwość dostosowania do wymagań klienta |
| Minimalny promień gięcia | mm | R25 |
| Maksymalna robocza długość przesuwu rury przy pracy z trzpieniem | mm | 4200, możliwość dostosowania do wymagań klienta |
| Maksymalna długość jednorazowego podania materiału | mm | 3000, możliwość dostosowania do wymagań klienta |
| Maksymalny kąt gięcia | ° | 190 |
| Liczba jednostek gięcia | szt. | 32 |
| Prędkość osi gięcia | deg/s | 65, regulowana |
| Dokładność osi gięcia | mm | ±0.1 |
| Moc osi gięcia | kW | 7.5, sterowana hydraulicznie |
| Prędkość osi podawania | mm/s | 800, regulowana |
| Dokładność osi podawania | mm | ±0.1 |
| Moc osi podawania | kW | 1.5, sterowana serwomotorem |
| Prędkość osi obrotowej | deg/s | 180, regulowana |
| Dokładność osi obrotowej | mm | ±0.1 |
| Moc osi obrotowej | kW | 0.75, sterowana serwomotorem |
| Moc silnika pompy hydraulicznej | kW | 7.5 |
| Wprowadzanie danych | - | Współrzędne X, Y, Z oraz wartość robocza Y, B, C |
| Maksymalne ciśnienie | MPa | 16, regulowane |
| Zbiornik oleju | L | około 220 |
| Maksymalna liczba zapisanych programów | grup | 500, możliwość dostosowania do wymagań klienta |
| Wymiary maszyny | mm | 4800 × 1000 × 1350 |
| Waga | kg | 2800 |
