Automatyczna linia do produkcji profili C
Linia do produkcji profili C — rozwijanie, podawanie, poziomowanie, profilowanie rolkowe, cięcie i odbiór gotowego profilu.
Automatyczna linia do produkcji profili C
Profesjonalna linia do produkcji profili C przeznaczona jest do formowania elementów z blachy stalowej ocynkowanej, czarnej oraz walcowanej na gorąco. Maszyna realizuje pełny cykl pracy: rozwijanie kręgu, podawanie, poziomowanie, profilowanie rolkowe, cięcie oraz odbiór gotowych profili.
System został przygotowany do produkcji profili z materiału o grubości 1,5–2,0 mm i granicy plastyczności do G345 MPa. Prędkość robocza linii wynosi 0–15 m/min, a sterowanie PLC pozwala automatycznie kontrolować długość oraz liczbę produkowanych elementów.
Maszyna łączy rozwijak 3T, sekcję podawania i poziomowania, 12 stacji formujących, cięcie hydrauliczne, stół odbiorczy oraz sterowanie PLC z ekranem dotykowym.

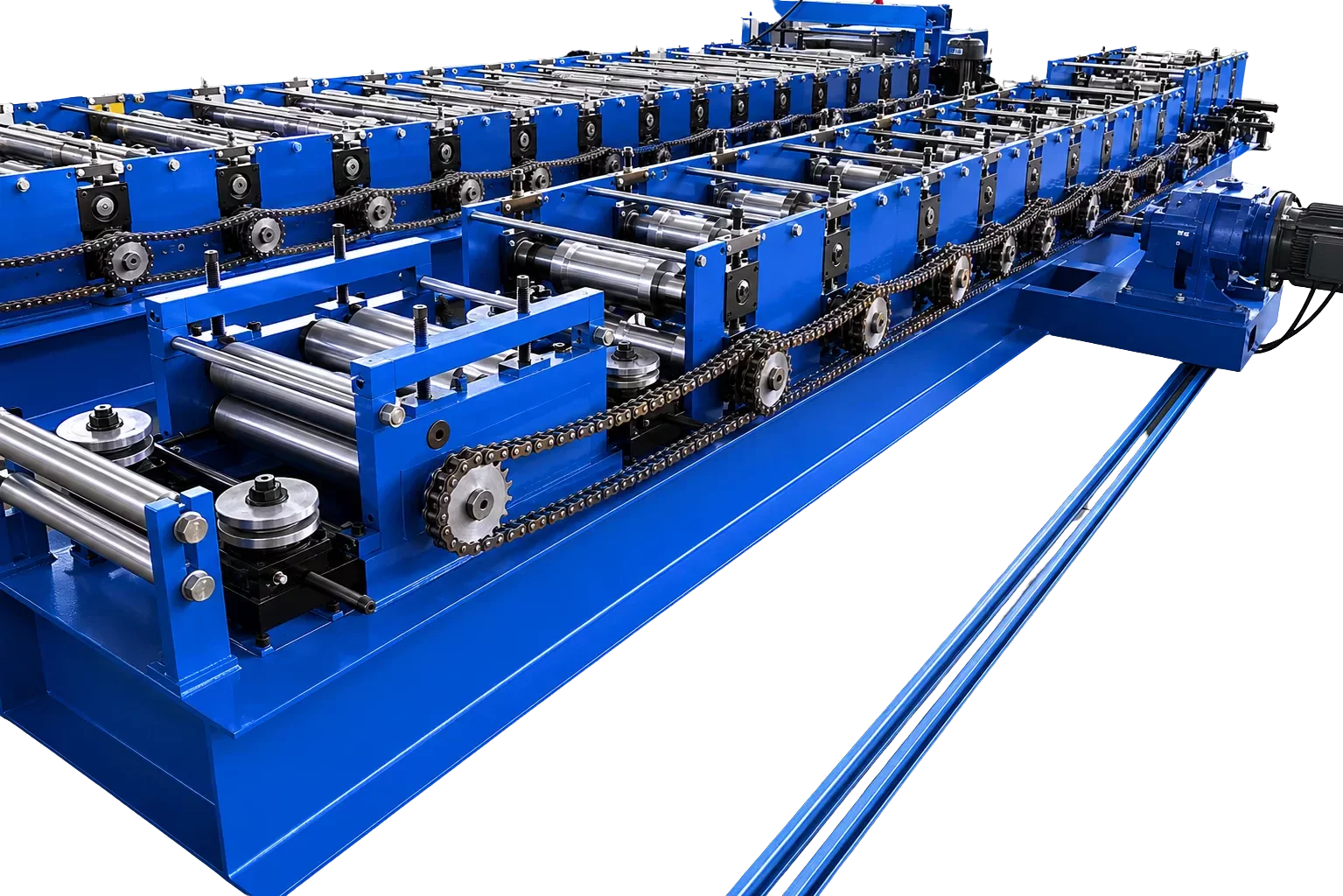

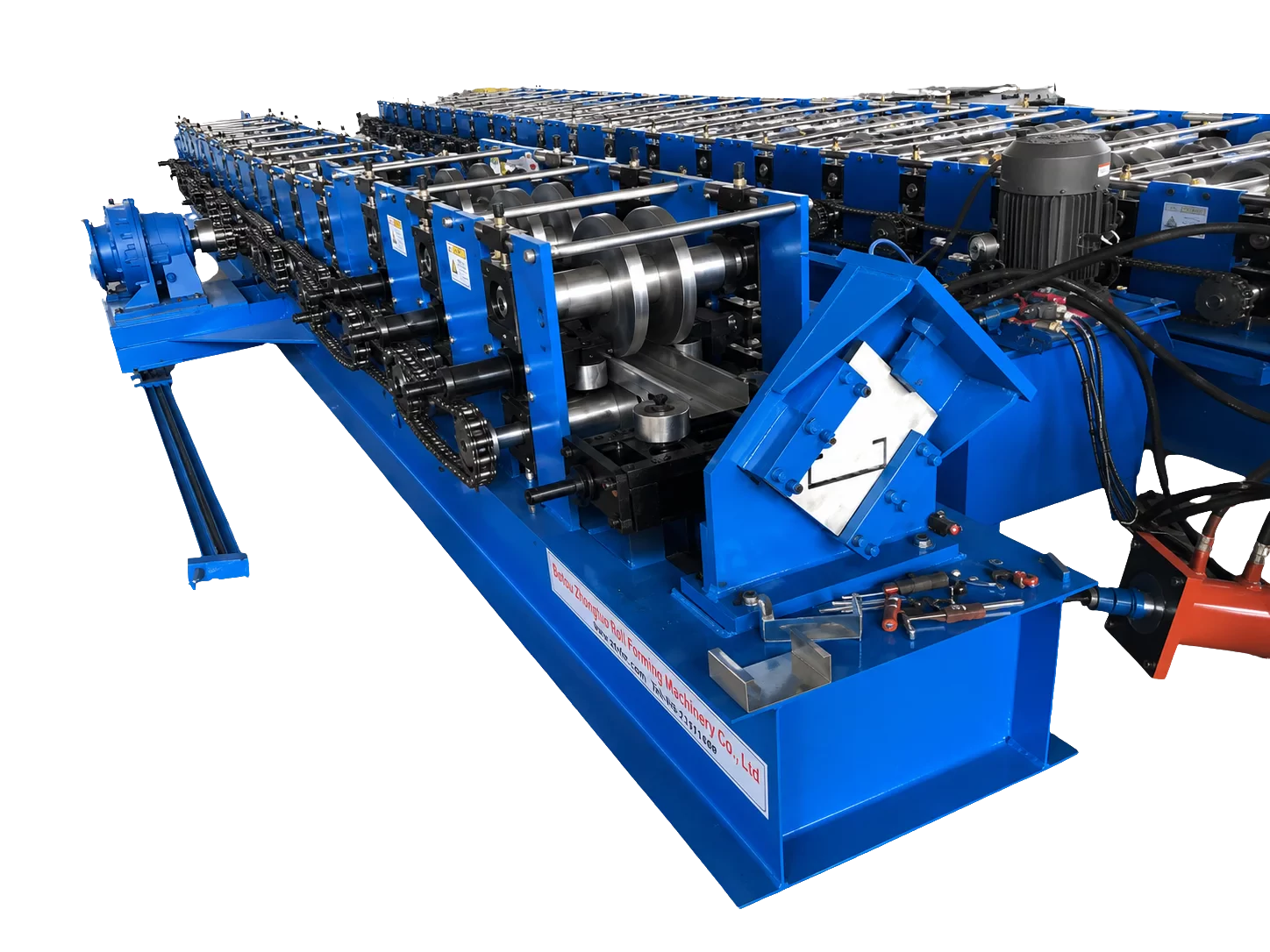

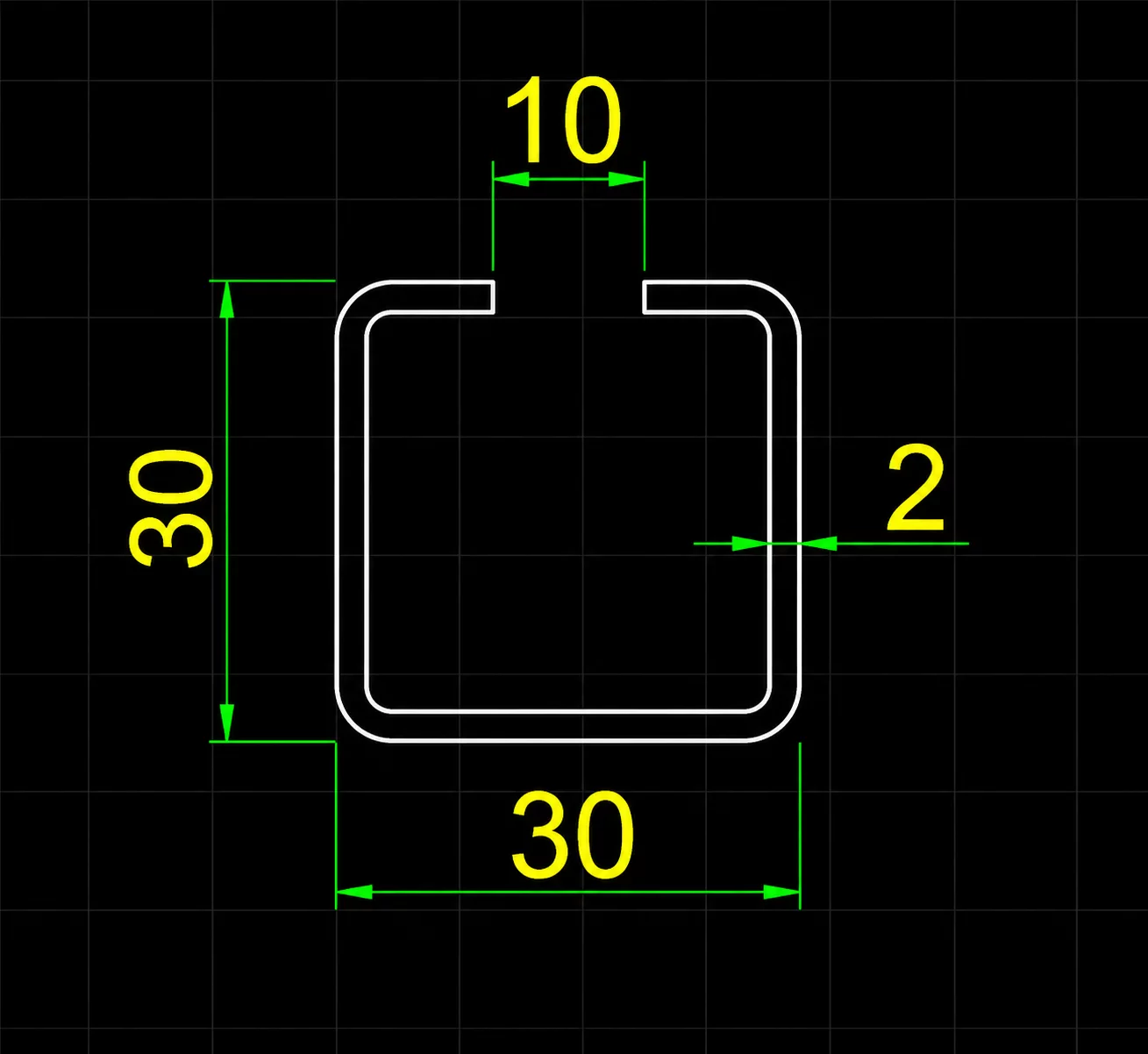

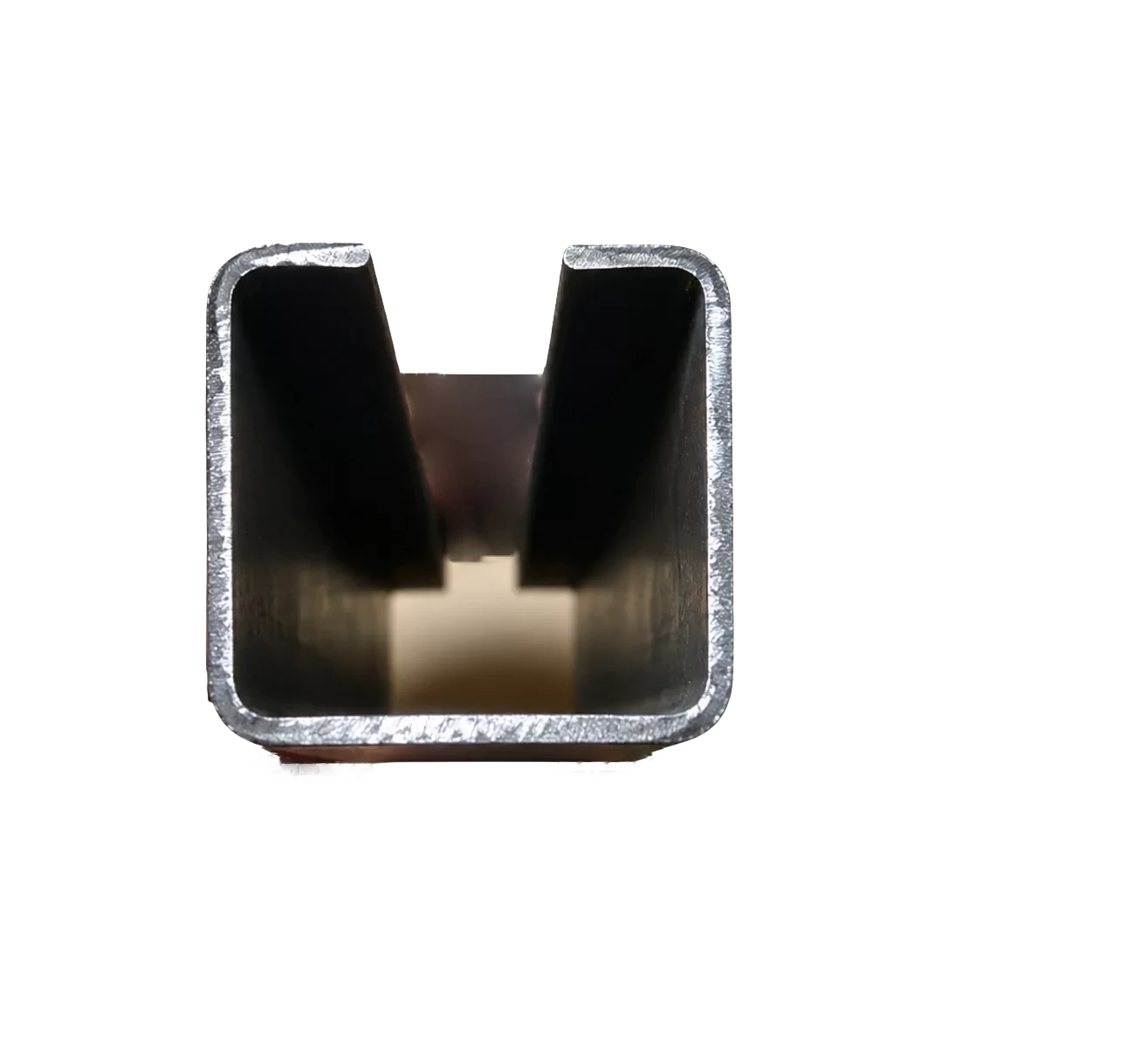

Widok linii, profil C i najważniejsze moduły maszyny
Pełny przepływ pracy linii do profili C
Linia realizuje proces produkcji w sposób uporządkowany i powtarzalny. Materiał z kręgu trafia na rozwijak, następnie jest podawany i prostowany, po czym przechodzi przez sekcję rolek formujących. Po uzyskaniu odpowiedniego kształtu system dokonuje pomiaru długości i wykonuje cięcie hydrauliczne.
Rozwijanie kręgu
Rozwijak podtrzymuje i odwijaja krąg blachy.
Podawanie
Materiał jest prowadzony do sekcji roboczej.
Poziomowanie
Rolki prostujące przygotowują pas blachy do formowania.
Formowanie
12 stacji rolek nadaje profilowi finalny kształt C.
Cięcie i odbiór
Gotowe profile są cięte i odkładane na stół odbiorczy.
Dlaczego warto wybrać tę linię do produkcji profili C?
Kompletna konfiguracja — rozwijak, podawanie, poziomowanie, formowanie, cięcie hydrauliczne, sterowanie PLC i stoły odbiorcze.
Praca z blachą 1,5–2,0 mm — linia nadaje się do stali ocynkowanej, czarnej i walcowanej na gorąco.
Prędkość 0–15 m/min — wydajna produkcja profili przy zachowaniu kontroli nad procesem.
12 stacji formujących — stabilne i stopniowe kształtowanie profilu C.
Cięcie po formowaniu — hydrauliczne cięcie profilu po osiągnięciu zadanej długości.
Automatyczny pomiar długości — enkoder pozwala kontrolować długość oraz liczbę detali.
Sterowanie PLC — panel dotykowy umożliwia szybkie wprowadzanie danych produkcyjnych.
Stabilna konstrukcja — rama z belki 350 H i układ środkowej płyty bocznej zapewniają sztywność maszyny.
Główne komponenty linii produkcyjnej

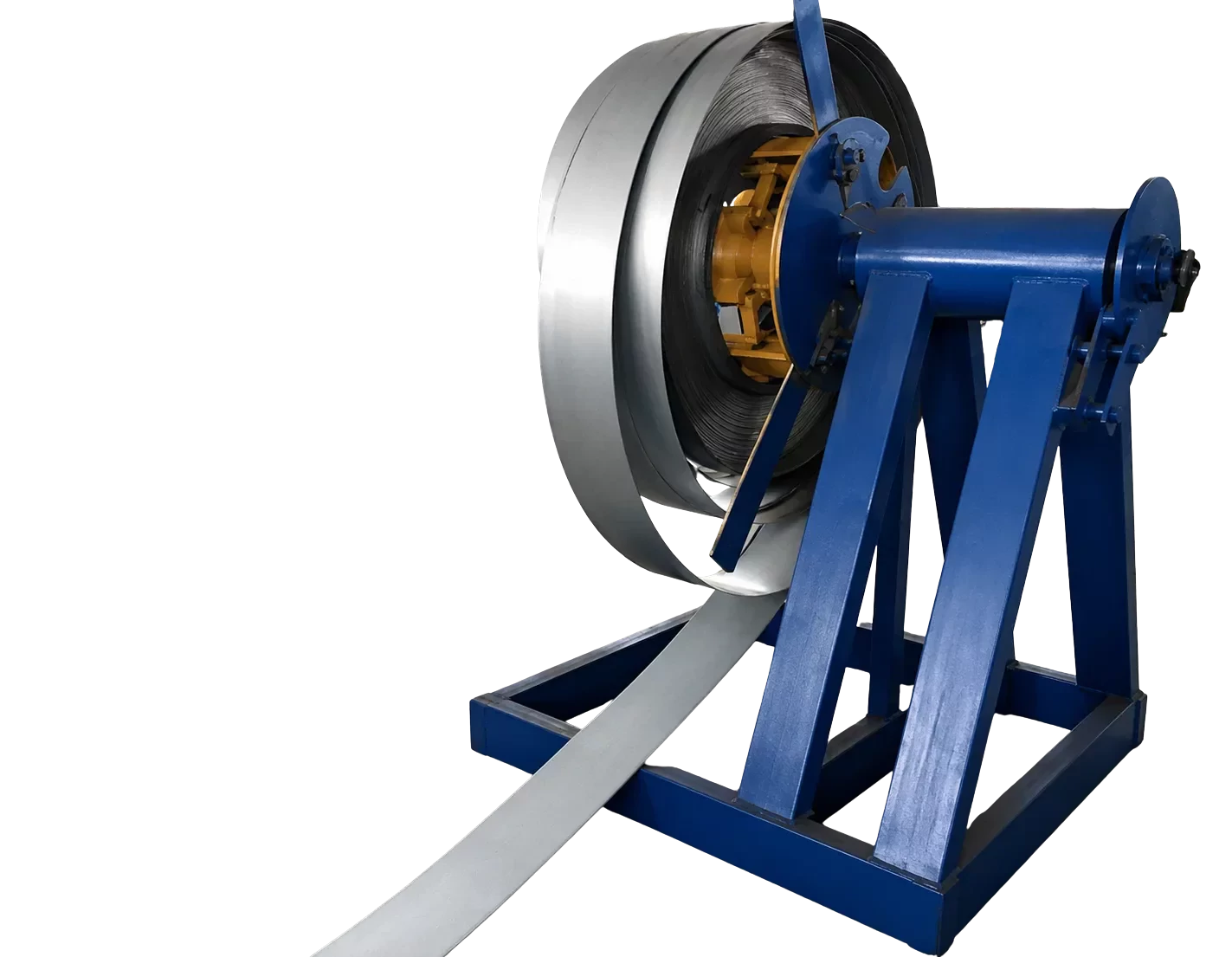

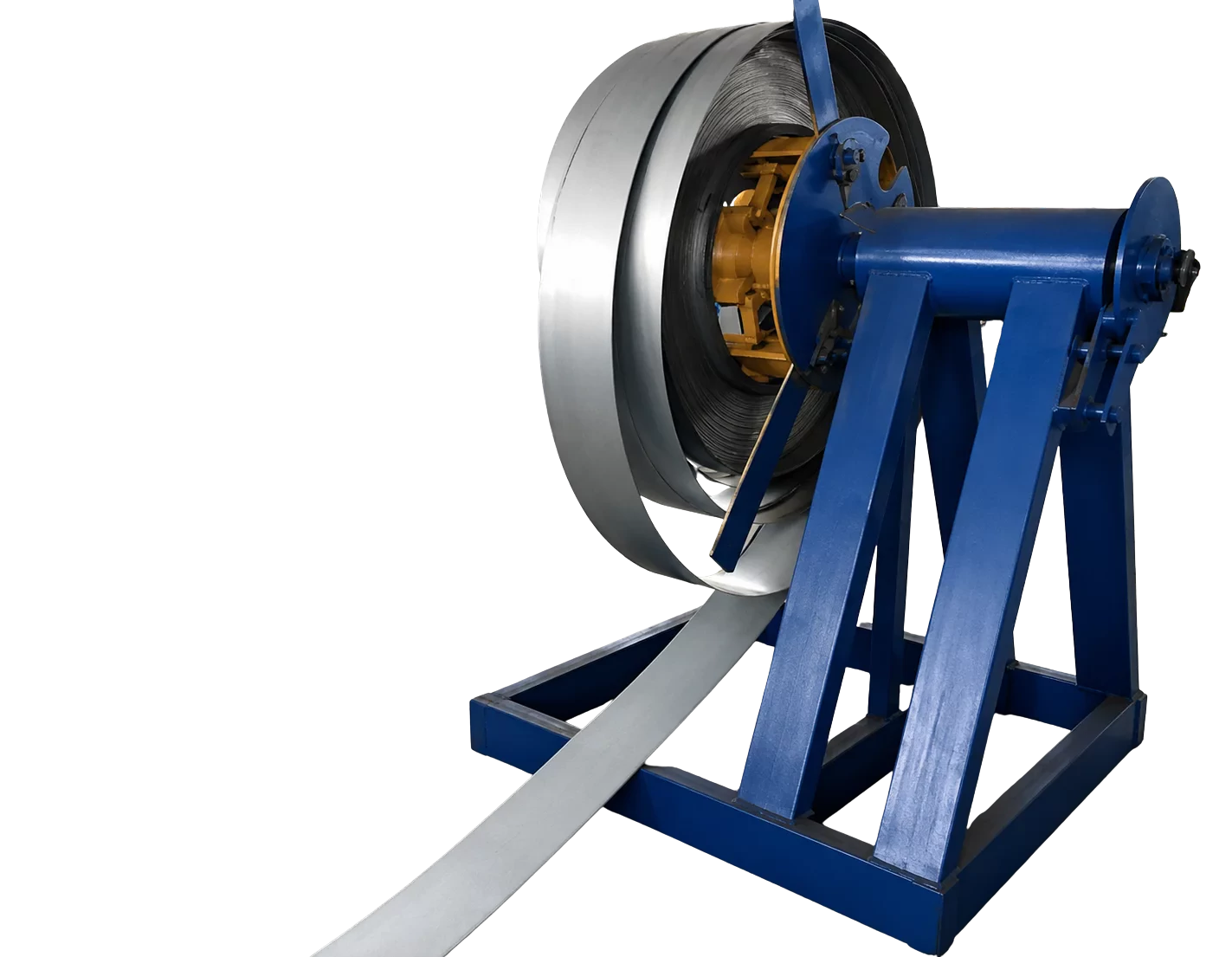

Rozwijak ręczny
Rozwijak podtrzymuje krąg blachy i umożliwia jego odwijanie. Nośność systemu wynosi 3 tony, szerokość odwijania 500 mm, a średnica wewnętrzna kręgu 450–550 mm.
Podawanie i poziomowanie
System prostuje pas blachy przed wejściem do rolek formujących. Wyposażony jest w rolki podające, prowadzące i poziomujące 3 górne + 4 dolne.

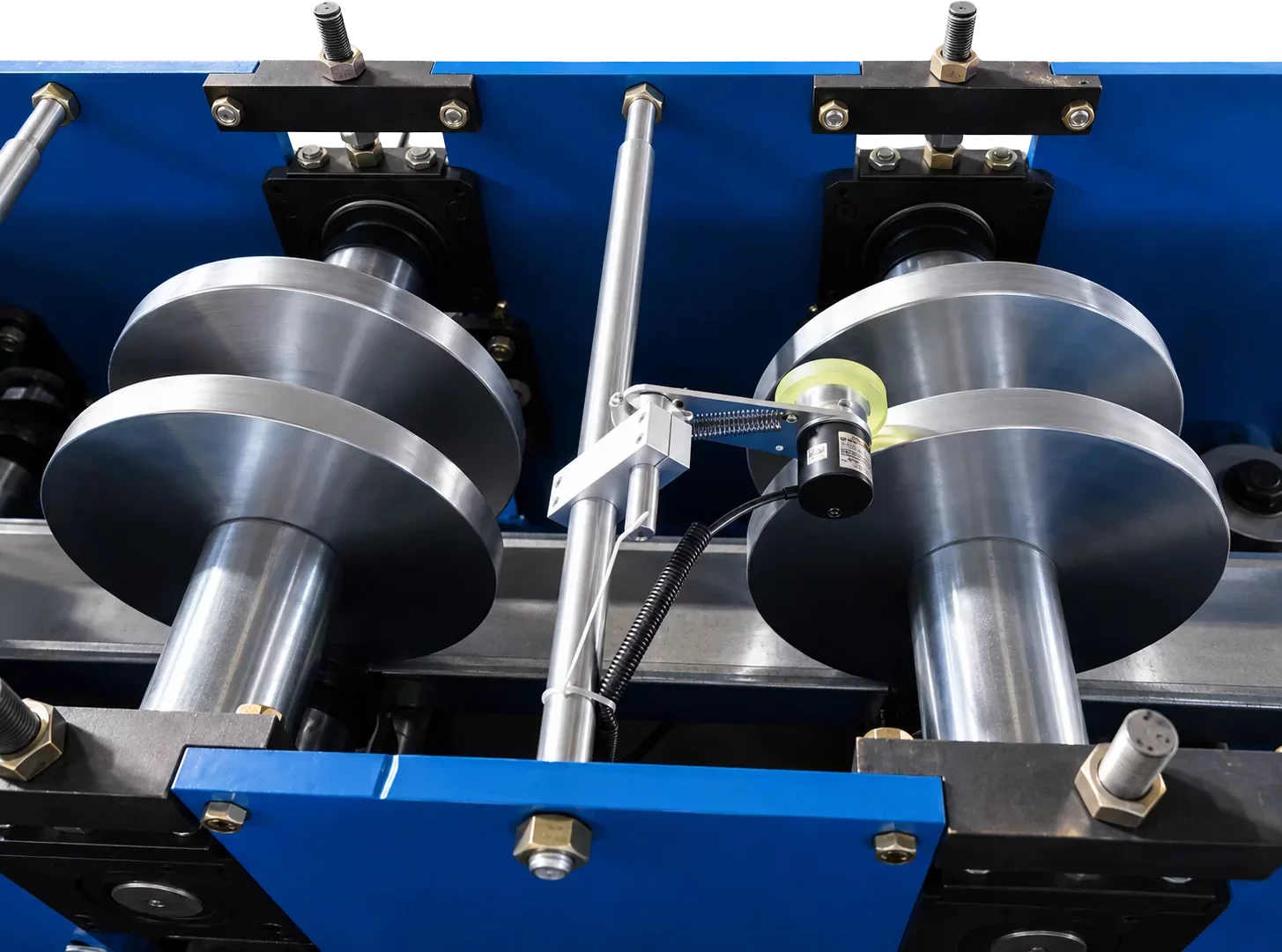

Główna sekcja formowania
Profilowanie odbywa się na 12 stacjach rolek. Rolki wykonane są ze stali Cr15 po obróbce cieplnej i precyzyjnej obróbce mechanicznej.
System cięcia
Hydrauliczne cięcie po formowaniu zapewnia stabilność, precyzję i ograniczenie odpadu. Pomiar długości realizowany jest automatycznie przez enkoder.

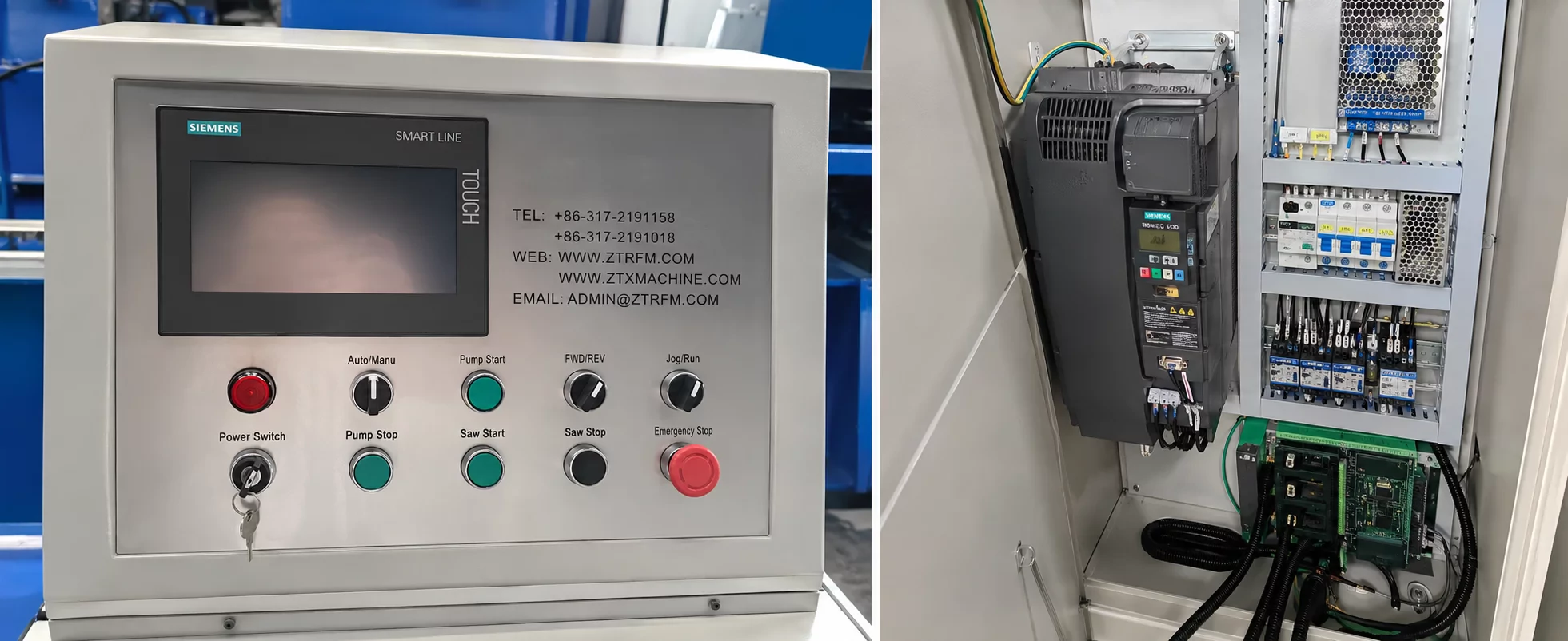

Sterowanie elektryczne
System PLC z ekranem dotykowym odpowiada za automatyzację formowania, cięcia i pomiaru. W zestawie falownik Delta oraz enkoder Omron.
Stacja hydrauliczna
Stacja hydrauliczna napędza układ cięcia. Zawiera zbiornik oleju, pompy, przewody hydrauliczne, elektrozawory i system chłodzenia powietrzem.
Gdzie sprawdzi się linia do profili C?
Linia do profili C jest przeznaczona do produkcji elementów konstrukcyjnych, montażowych i technicznych z blachy stalowej. Sprawdzi się przy wytwarzaniu profili wykorzystywanych w lekkich konstrukcjach stalowych, zabudowach, systemach wsporczych, konstrukcjach przemysłowych, regałach, elementach instalacyjnych oraz komponentach do dalszego montażu.
Konstrukcje stalowe — produkcja profili do lekkich ram, wsporników i elementów nośnych.
Budownictwo i hale — profile do zabudów, konstrukcji pomocniczych oraz elementów montażowych.
Systemy techniczne — elementy instalacyjne, wsporcze, prowadzące i konstrukcyjne.
Produkcja seryjna — automatyczny pomiar długości i ilości wspiera powtarzalną produkcję.
