Frezarka bramowa DM-1800W-CNC Digima DC 1800 × 2000 mm
Centrum obróbcze bramowe CNC DM-1800W-CNC
DM-1800W-CNC to centrum obróbcze bramowe CNC typu gantry / portal z osią W, przeznaczone do wydajnego frezowania, wiercenia i obróbki dużych oraz szerszych detali. Maszyna sprawdza się przy obróbce płyt, ram, form, korpusów, odlewów oraz elementów konstrukcyjnych wymagających stabilności, większego prześwitu między kolumnami i precyzyjnego ustawienia głowicy względem detalu.
Seria PM-W wykorzystuje głowicę frezującą zamontowaną na belce poprzecznej, osie posuwu oraz dodatkową oś pomocniczą. Układ CNC umożliwia frezowanie konturowe z jednoczesnym sterowaniem 3 osiami, a zastosowanie dodatkowych przystawek pozwala obrabiać powierzchnie wewnętrzne i zewnętrzne w jednym zamocowaniu.
Model oferuje stół 1800 × 2000 mm z opcją długości do 6000 mm, odległość między kolumnami 2100 mm, zakres osi X/Y/Z/W 2200 / 2100 / 1000 / 1500 mm, opcjonalnie X do 6200 mm i Z do 1200 mm, prędkość wrzeciona 2–1600 obr./min z opcją 2500 obr./min oraz moc silnika wrzeciona 22 kW.
Zdjęcia i najważniejsze elementy modelu DM-1800W-CNC
Oś W do szerszego zakresu ustawienia głowicy i obróbki wielopowierzchniowej
DM-1800W-CNC wykorzystuje symetryczną konstrukcję bramową, która zapewnia wysoką sztywność podczas intensywnego i ciężkiego skrawania. Układ z osią W zwiększa możliwości ustawienia głowicy względem detalu i pozwala pracować z elementami wymagającymi większej elastyczności obróbki.
Szerokie łoże typu box zapewnia dużą nośność stołu i stabilne podparcie detalu. Stół roboczy o wymiarach 1800 × 2000 mm pozwala mocować płyty, formy, korpusy oraz konstrukcje spawane, a opcjonalna długość do 6000 mm zwiększa możliwości pracy z dłuższymi elementami.
Belka poprzeczna jest napędzana przez serwonapędy i precyzyjne śruby kulowe, co zapewnia kontrolowany, dokładny ruch roboczy. Maszyna wyposażona jest w wydajne wrzeciono frezujące 22 kW, układ CNC, automatyczny system smarowania prowadnic oraz możliwość zastosowania dodatkowych przystawek do obróbki wielu powierzchni w jednym zamocowaniu.
Najważniejsze właściwości DM-1800W-CNC
Symetryczna konstrukcja bramowa zapewnia wysoką sztywność nawet przy ciężkich warunkach skrawania.
Szerokie łoże typu box zapewnia dużą nośność stołu i stabilne podparcie obrabianego detalu.
Rama o dużym przekroju wykonana z wysokogatunkowej stali wspiera ciężką i wydajną obróbkę.
Wydajne wrzeciono frezujące 22 kW umożliwia frezowanie, wiercenie i obróbkę dużych powierzchni.
Oś W zwiększa możliwości ustawienia głowicy i pozwala na bardziej elastyczną obróbkę detalu.
Serwonapędy i śruby kulowe odpowiadają za precyzyjny ruch osi i powtarzalne pozycjonowanie.
Sterowanie CNC pozwala realizować frezowanie konturowe z jednoczesną kontrolą 3 osi.
Odległość między kolumnami 2100 mm umożliwia wygodną pracę z szerszymi detalami i konstrukcjami spawanymi.
Elementy robocze i wyposażenie modelu DM-1800W-CNC

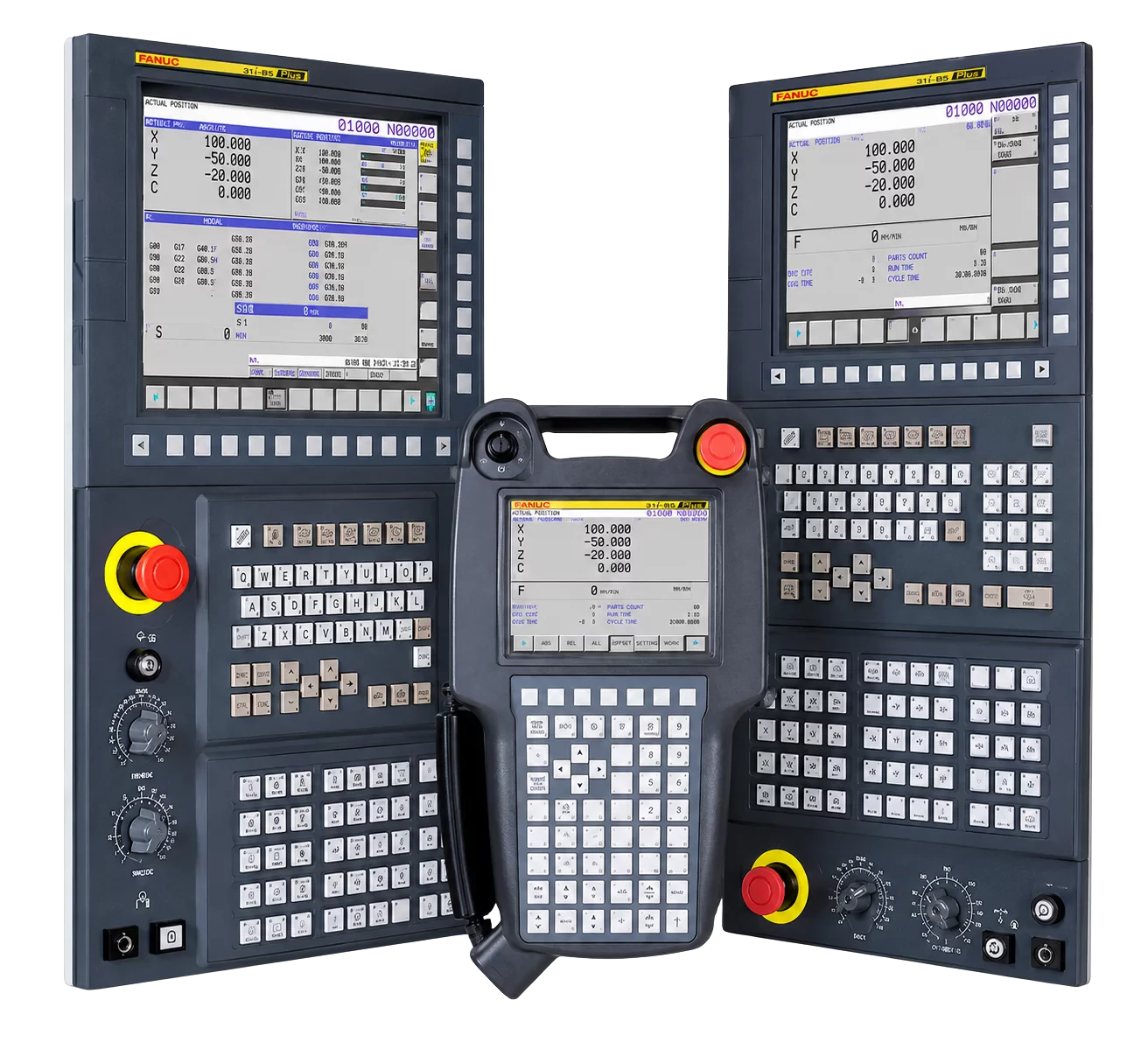

Sterowanie CNC — sterowanie numeryczne do frezowania konturowego, wiercenia i powtarzalnej obróbki dużych detali.

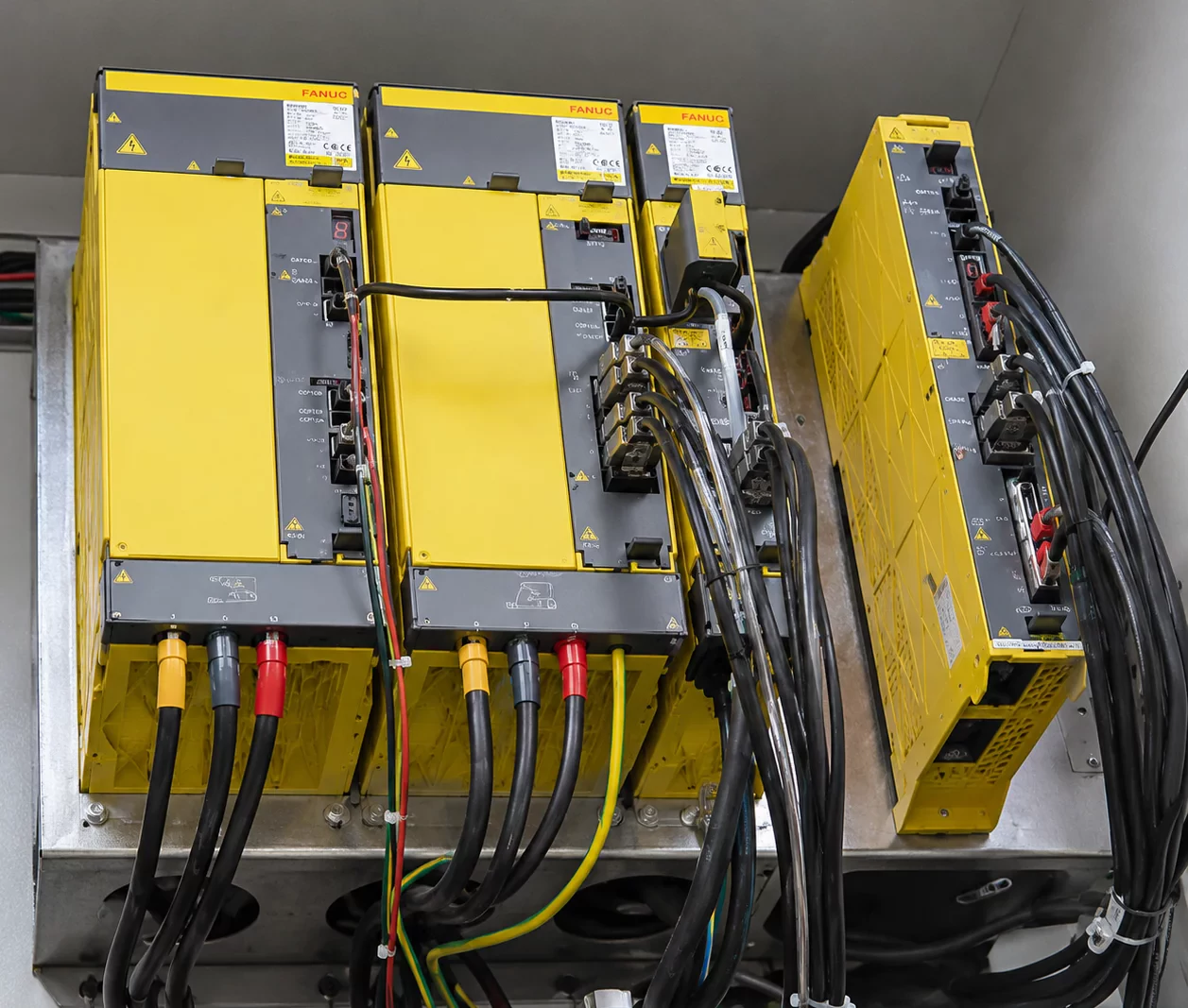

Moduł napędowy — układ napędowy odpowiedzialny za stabilną pracę osi i ruchów roboczych maszyny.

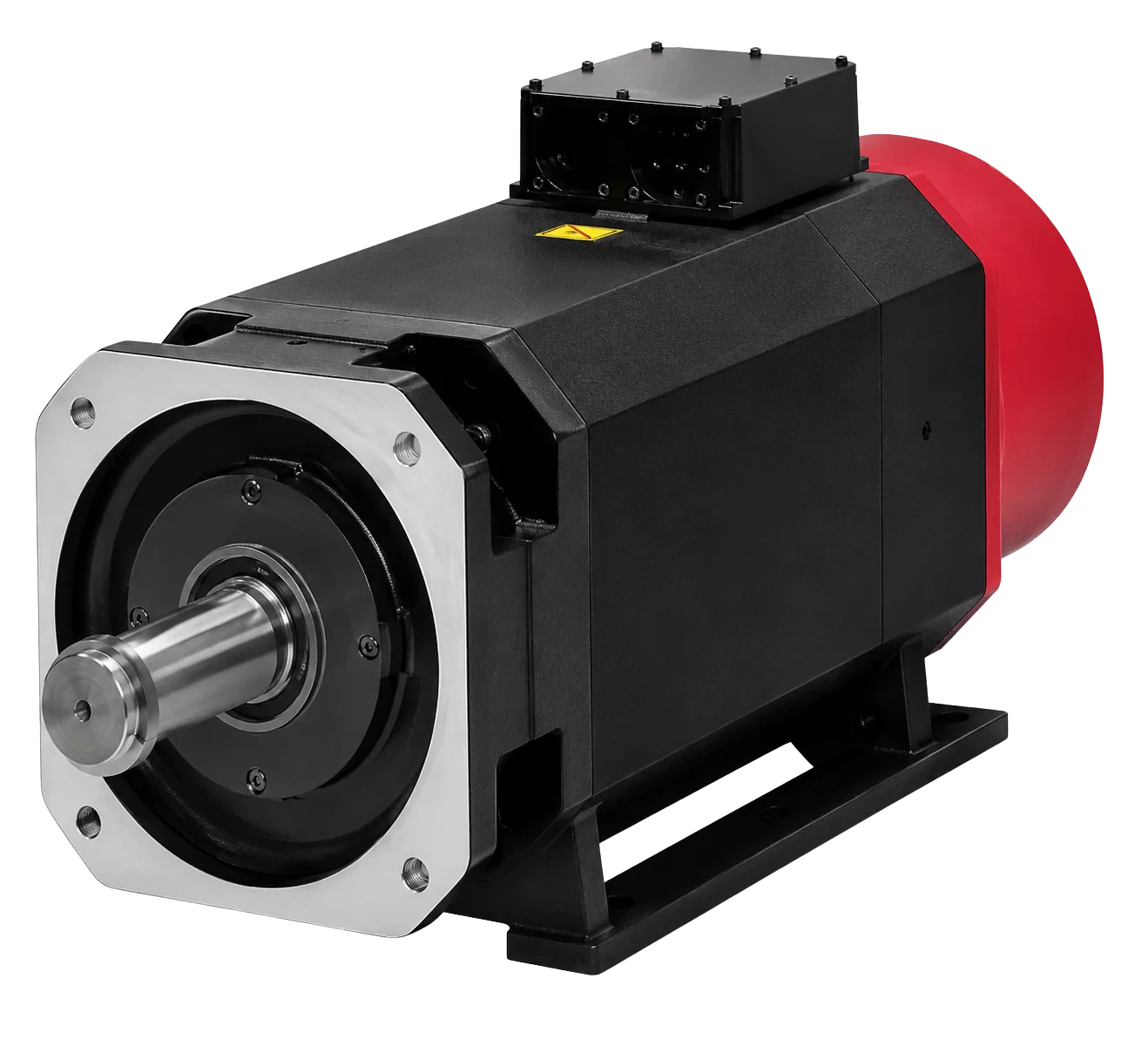

Silnik serwo — zapewnia precyzyjny ruch oraz dokładną kontrolę pozycjonowania.

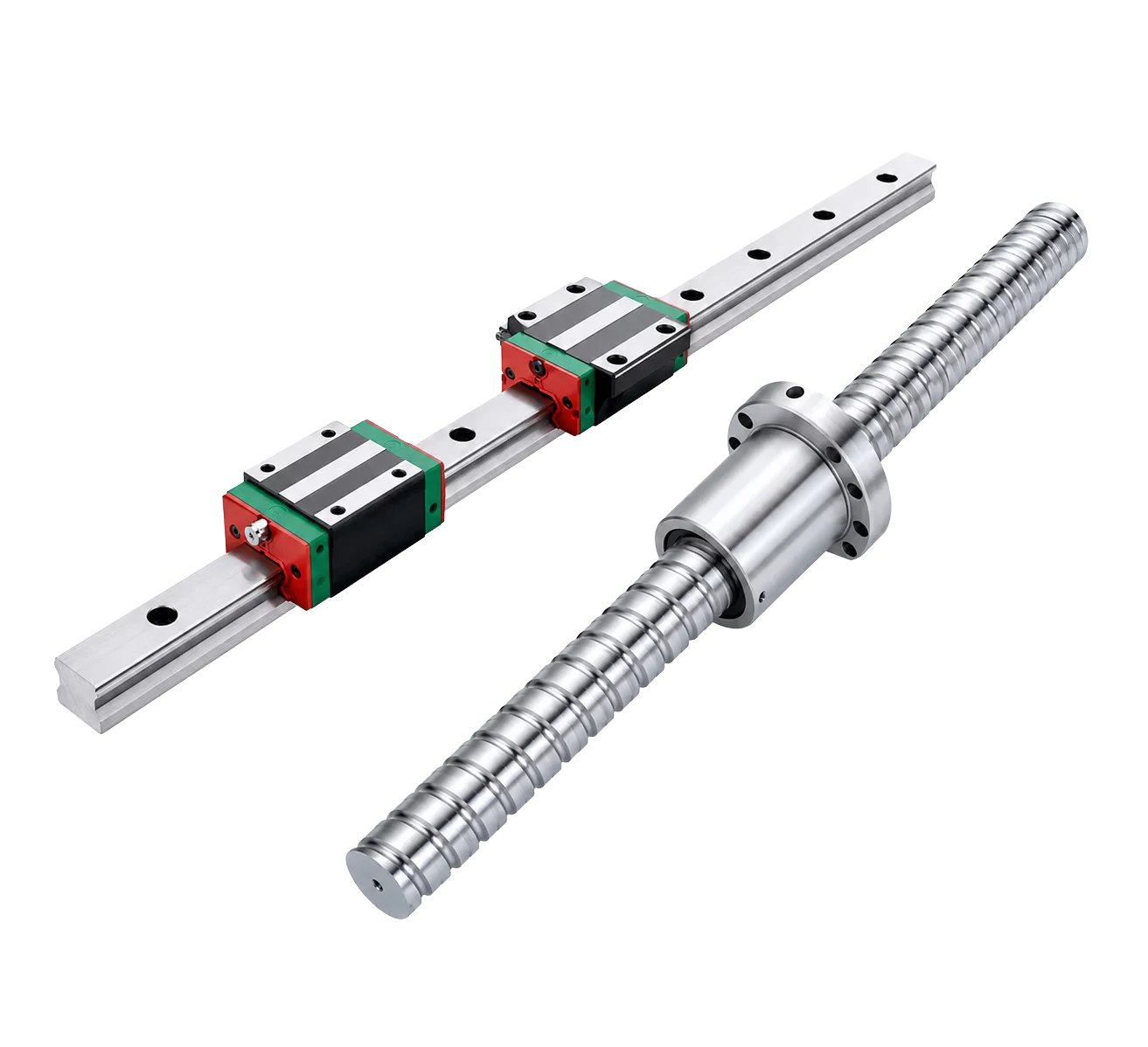

Śruby kulowe — umożliwiają dokładne i płynne przesuwy osi roboczych.

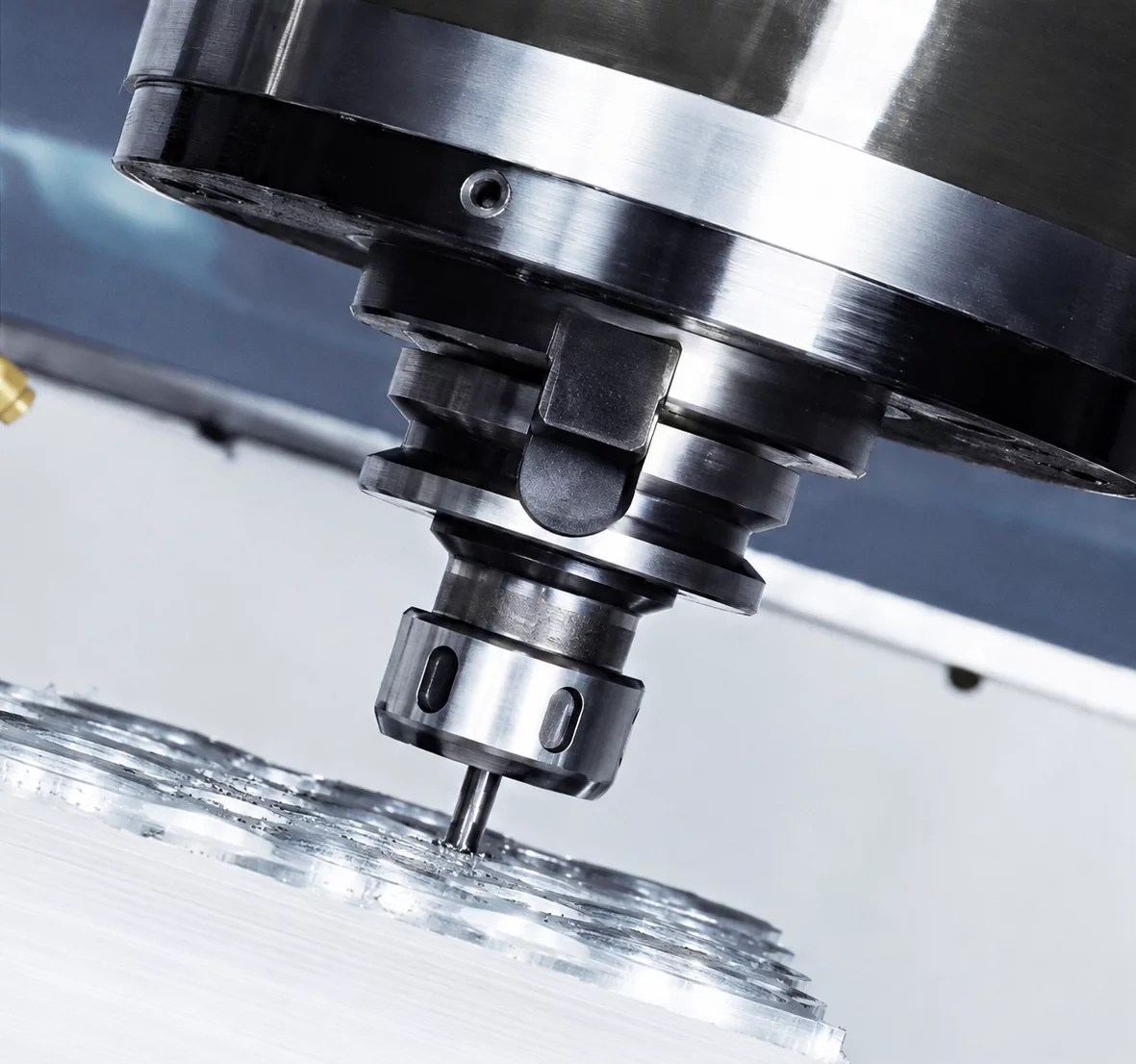

Wrzeciono — mocne wrzeciono 22 kW do obróbki płaszczyzn, otworów i powierzchni montażowych.
Przystawki obróbcze — możliwość rozbudowy konfiguracji do obróbki wielu powierzchni w jednym zamocowaniu.
Gdzie sprawdzi się centrum bramowe DM-1800W-CNC?
DM-1800W-CNC jest przeznaczone do zakładów wykonujących obróbkę wielkogabarytową, produkcję maszyn, obróbkę płyt, form, korpusów oraz konstrukcji stalowych. Oś W zwiększa elastyczność ustawienia głowicy względem detalu, a większa odległość między kolumnami pozwala wygodniej obrabiać szersze elementy.
Produkcja maszyn — obróbka korpusów, ram, płyt montażowych i elementów konstrukcyjnych.
Formy i narzędzia — frezowanie form, matryc i powierzchni technologicznych.
Przemysł stalowy — obróbka konstrukcji spawanych i ciężkich elementów technicznych.
Energetyka i przemysł ciężki — przygotowanie powierzchni montażowych i otworów w dużych komponentach.
Zakłady obróbki CNC — frezowanie, wiercenie, planowanie i obróbka konturowa dużych detali.
Obróbka jednostkowa i seryjna — produkcja, remonty i regeneracja elementów wielkogabarytowych.
