Wytaczarka pozioma DBM-110 DRO 960 × 1100 mm
DBM-110 to pozioma wytaczarka przeznaczona do obróbki dużych korpusów, płyt, elementów konstrukcyjnych oraz detali wymagających dokładnego wiercenia, wytaczania, rozwiercania i obróbki otworów.
Wytaczarka pozioma DBM-110
DBM-110 należy do serii uniwersalnych poziomych wytaczarek i frezarek konwencjonalnych DBM, przeznaczonych do wiercenia, pogłębiania, wytaczania, rozwiercania, planowania czołowego, gwintowania oraz frezowania.
Maszyna sprawdza się przy obróbce dużych korpusów, płyt, elementów konstrukcyjnych oraz detali wymagających dokładnej obróbki otworów. Solidna żeliwna konstrukcja, hartowane i szlifowane prowadnice, system pozycjonowania DRO oraz stół roboczy 960 × 1100 mm zapewniają stabilność, precyzję i wygodną obsługę w zakładach obróbki metalu, utrzymania ruchu, produkcji maszyn oraz regeneracji komponentów.
Model oferuje wrzeciono o średnicy 110 mm ze stożkiem ISO50, maksymalny moment wrzeciona 1225 N·m, nacisk wrzeciona 12250 N, stół 960 × 1100 mm, obciążenie stołu 2500 kg, przesuwy osi X/Y/Z 900 / 900 / 1400 mm, przesuw wrzeciona W 600 mm, przesuw głowicy planującej U 180 mm oraz moc silnika głównego 11 kW.
Zdjęcia i najważniejsze elementy modelu DBM-110
Sztywna konstrukcja i wygodna obsługa

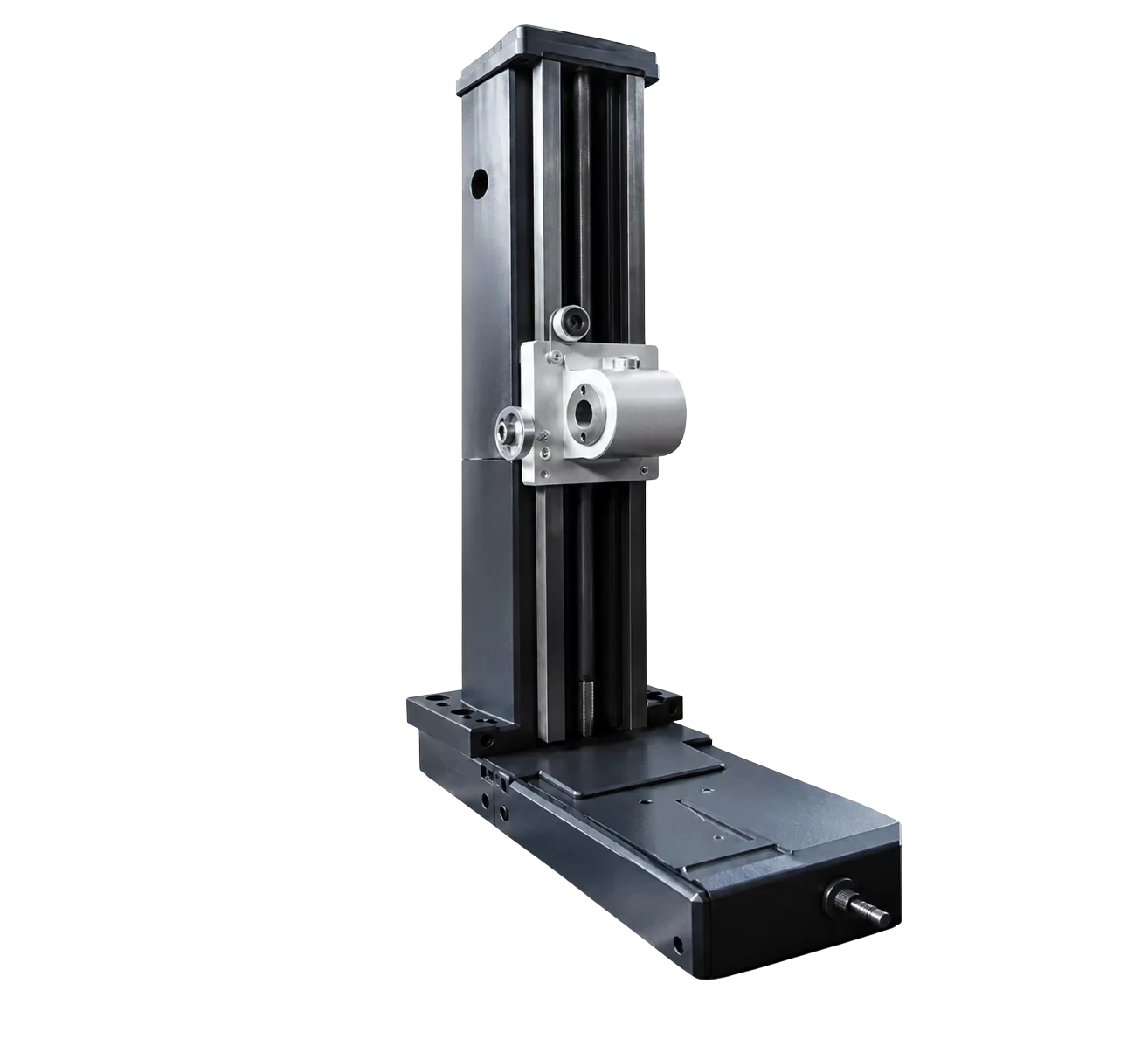

Maszyna składa się z łoża, kolumny przedniej, wrzeciennika, sań poprzecznych i wzdłużnych, stołu roboczego, kolumny tylnej oraz układu przeciwwagi z kołem pasowym. Wrzeciennik porusza się pionowo po prowadnicach kolumny, natomiast stół roboczy może przemieszczać się poprzecznie i wzdłużnie po łożu oraz obracać się w celu ustawienia detalu.
Główne elementy maszyny, takie jak łoże, kolumna przednia oraz prowadnice sań wzdłużnych, wykonano z zastosowaniem powierzchniowego hartowania elektryczno-kontaktowego z samoczynnym chłodzeniem. Rozwiązanie to zwiększa sztywność prowadnic i wydłuża żywotność maszyny.
Centralne sterowanie hydrauliczne z preselekcją jest proste i wygodne w obsłudze. Podczas zmiany prędkości i posuwów lampki sygnalizacyjne informują operatora o przebiegu procesu. Układ elektryczny maszyny wykorzystuje programowalny sterownik PLC, co zwiększa niezawodność działania. Maszyna może być również konfigurowana zgodnie ze specjalnymi wymaganiami klienta i różnymi standardami obróbki.
Najważniejsze właściwości DBM-110
Uniwersalne zastosowanie — wiercenie, pogłębianie, wytaczanie, rozwiercanie, planowanie, gwintowanie i frezowanie.
Sztywna żeliwna konstrukcja zapewnia stabilność podczas obróbki ciężkich i dużych detali.
Elektrycznie sterowane, hartowane i szlifowane prowadnice zapewniają płynny ruch oraz stabilną pracę osi.

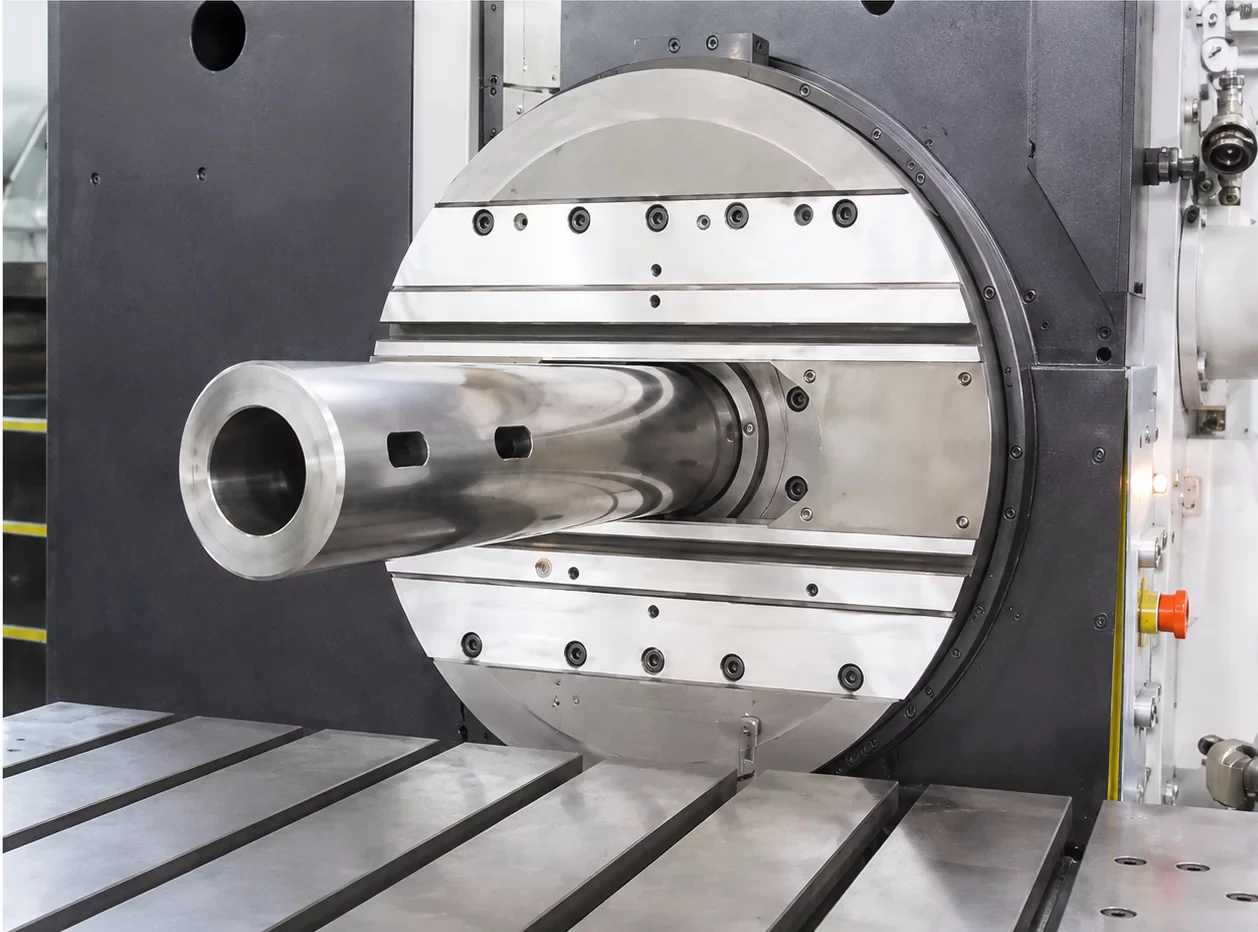

Nitryfikowane wrzeciono wytaczarskie zwiększa trwałość i pozwala na długą pracę maszyny.

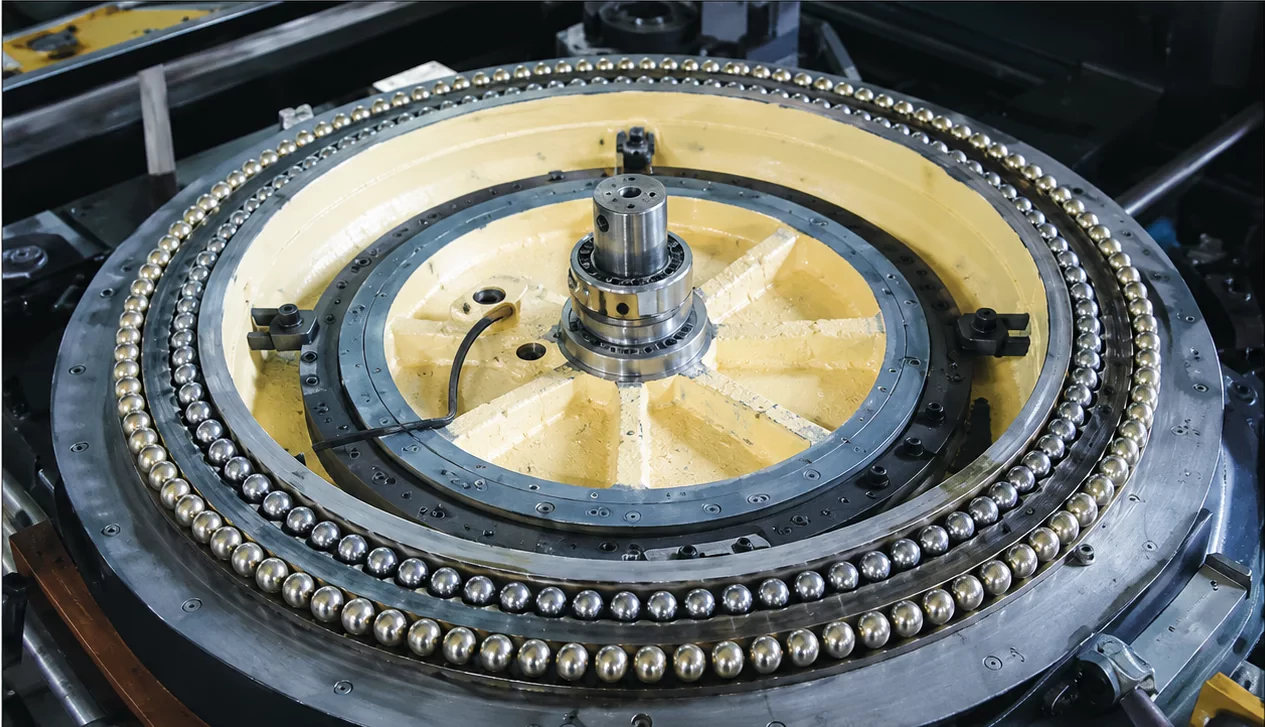

Blokowanie pozycji pod kątem 0°, 90°, 180° i 270° umożliwia precyzyjne ustawienie stołu podczas obróbki.
Programowalny sterownik PLC wspiera niezawodne sterowanie i kontrolę pracy maszyny.

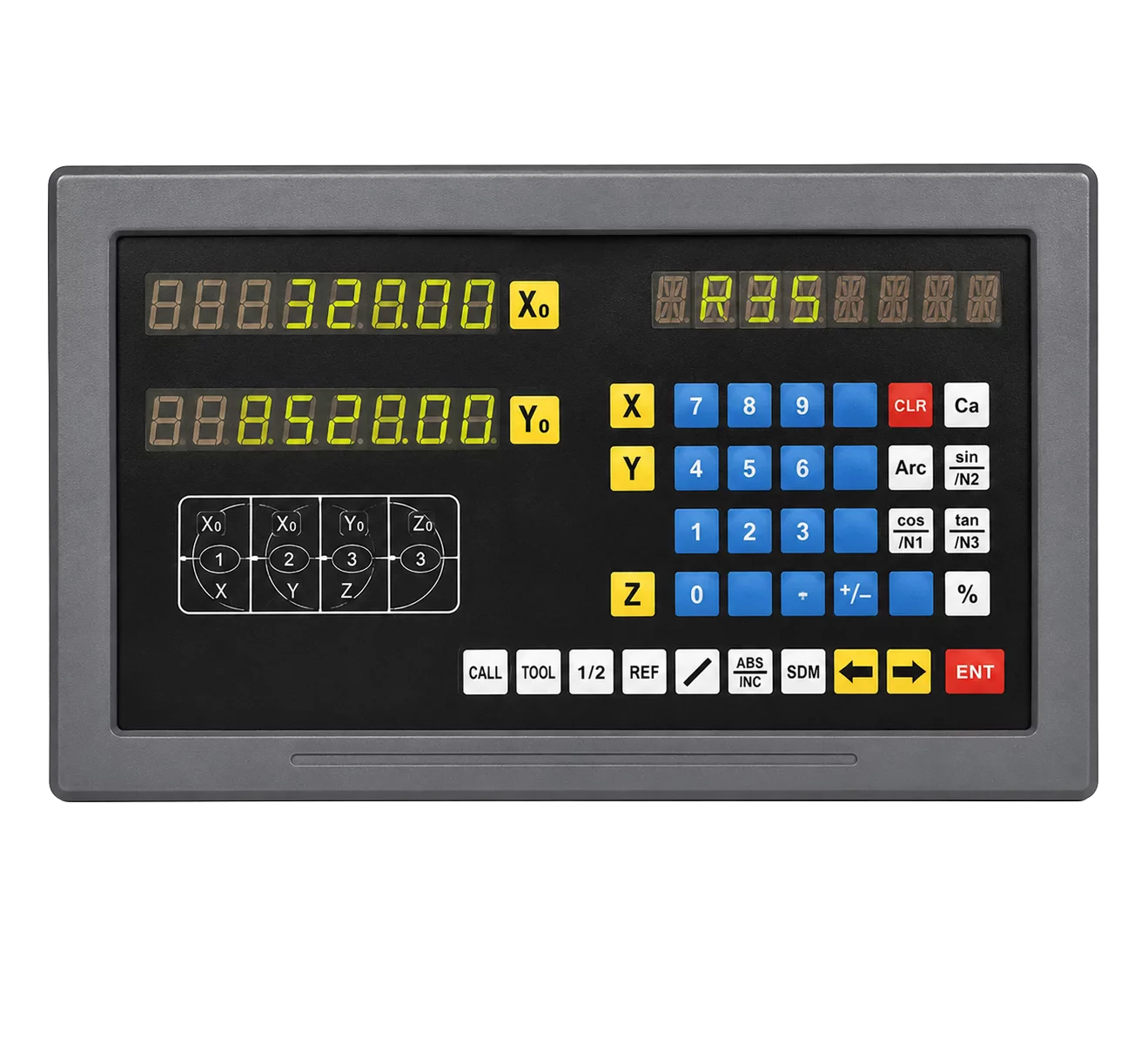

System DRO ułatwia odczyt położenia osi i zwiększa komfort pracy operatora.
Możliwość konfiguracji pod wymagania klienta pozwala dopasować maszynę do różnych standardów obróbki.
Wyposażenie standardowe i opcjonalne
Wyposażenie standardowe — kliny i śruby fundamentowe, olejarka, narzędzia ręczne, instrukcje obsługi oraz podstawowe elementy potrzebne do uruchomienia i eksploatacji maszyny.
Wyposażenie opcjonalne — kątownik mocujący, koła zmianowe do gwintowania, wytaczadło / belka wytaczarska oraz inne elementy dobierane do konkretnego procesu obróbki.
Szeroki zakres zastosowań wytaczarki DBM-110
Dzięki bardzo sztywnej i stabilnej konstrukcji, dużym możliwościom obróbczym, wysokiej wydajności skrawania oraz dużej nośności stołu, DBM-110 znajduje szerokie zastosowanie w wielu gałęziach przemysłu.
Przemysł zaworów, pomp i łożysk — obróbka korpusów, gniazd, otworów montażowych i elementów precyzyjnych.
Lotnictwo, motoryzacja, energetyka wiatrowa i przemysł olejowy — obróbka dużych elementów konstrukcyjnych i technologicznych.
Generatory turbin wodnych i parowych — przygotowanie otworów, płaszczyzn oraz elementów montażowych dużych komponentów.
Górnictwo, kolejnictwo i maszyny do robót ziemnych — regeneracja oraz produkcja ciężkich części maszyn i konstrukcji.
Przemysł maszynowy — obróbka korpusów, ram, płyt i dużych elementów odlewanych.
Zakłady obróbki metalu — wiercenie, wytaczanie, rozwiercanie, gwintowanie oraz obróbka płaszczyzn.
