Wytaczarka pozioma podłogowa DBM-320/DRO/CNC
Wytaczarka pozioma podłogowa CNC DBM-320-CNC
DBM-320-CNC to najcięższa pozioma wytaczarka podłogowa CNC przeznaczona do wydajnej obróbki największych korpusów, płyt, odlewów, ram, konstrukcji stalowych oraz wielkogabarytowych elementów przemysłowych.
Konstrukcja typu floor umożliwia pracę z bardzo długimi detalami i rozbudowanymi stanowiskami obróbczymi. Wrzeciono o średnicy 320 mm, przesuw osi X 25000 mm, przesuw osi Y 8000 mm oraz moc wrzeciona 130 kW zapewniają możliwości pracy przy najcięższych zadaniach obróbki przemysłowej.
Model oferuje wrzeciono 320 mm, przesuw osi X 25000 mm, przesuw osi Y 8000 mm, przesuw osi Z wrzeciona 1800 mm, silnik wrzeciona 130 kW, prędkość wrzeciona do 800 obr./min, precyzyjnie szlifowane prowadnice, azotowane wrzeciono oraz możliwość pracy z płytą podłogową, stołem obrotowym i kątownikiem mocującym.
Trzy wersje główne maszyny FBM — konwencjonalna, DRO oraz CNC
Seria FBM może być oferowana w różnych konfiguracjach sterowania — od wersji konwencjonalnej, przez wersję z cyfrowym odczytem DRO, aż po pełną wersję CNC do powtarzalnej obróbki przemysłowej.
Wersja konwencjonalna
Podstawowa konfiguracja maszyny do manualnej obsługi procesów wiercenia, wytaczania, frezowania i planowania dużych detali.
Wersja DRO
Wariant z cyfrowym odczytem położenia osi, który ułatwia ustawianie maszyny, kontrolę wymiarów i powtarzalną obróbkę detali.
Wersja CNC
Najbardziej zaawansowana konfiguracja z centralnym panelem CNC, przeznaczona do programowalnej i powtarzalnej obróbki dużych elementów.
Zdjęcia i najważniejsze elementy modelu DBM-320-CNC
Konstrukcja floor type do najcięższej obróbki

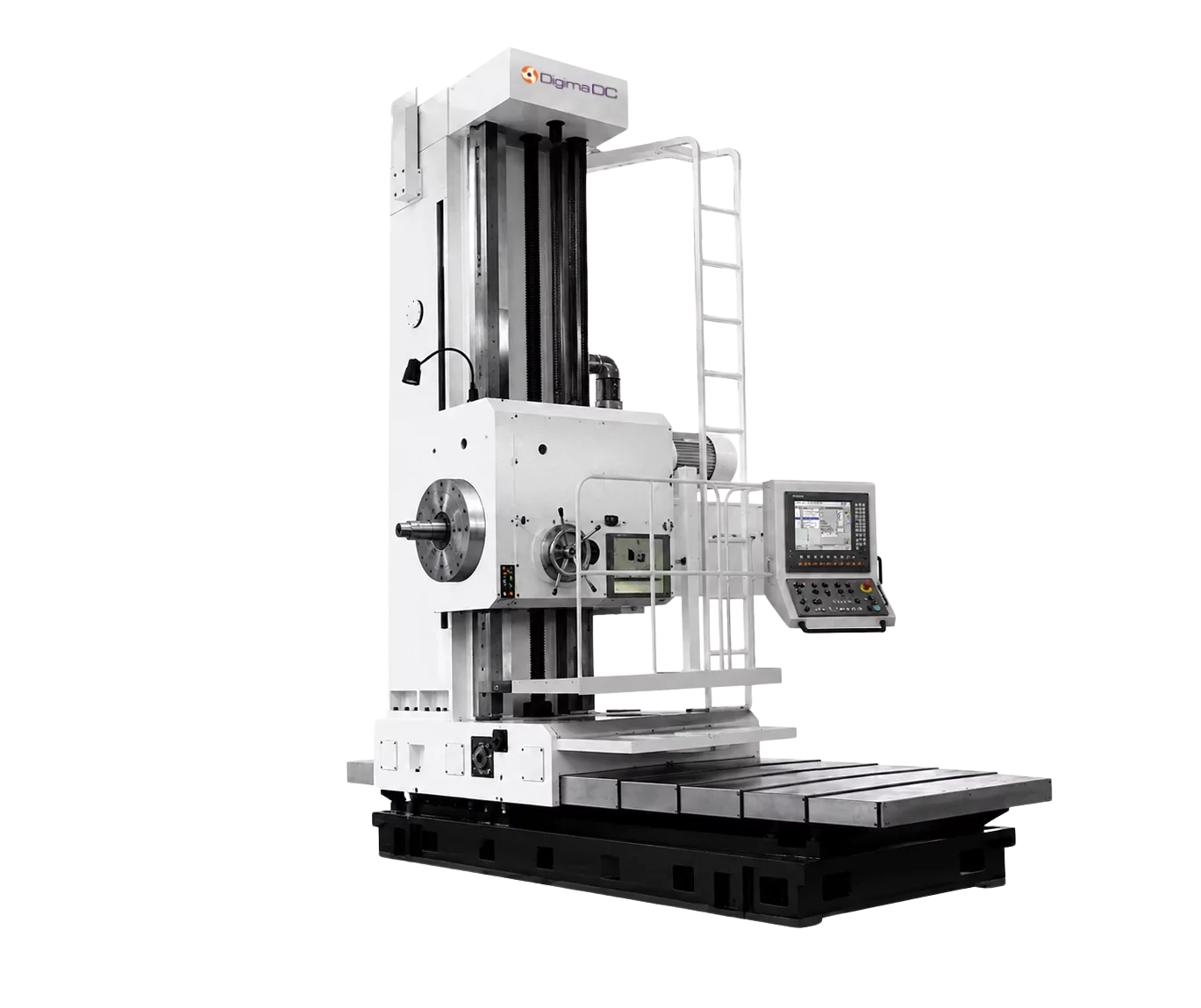

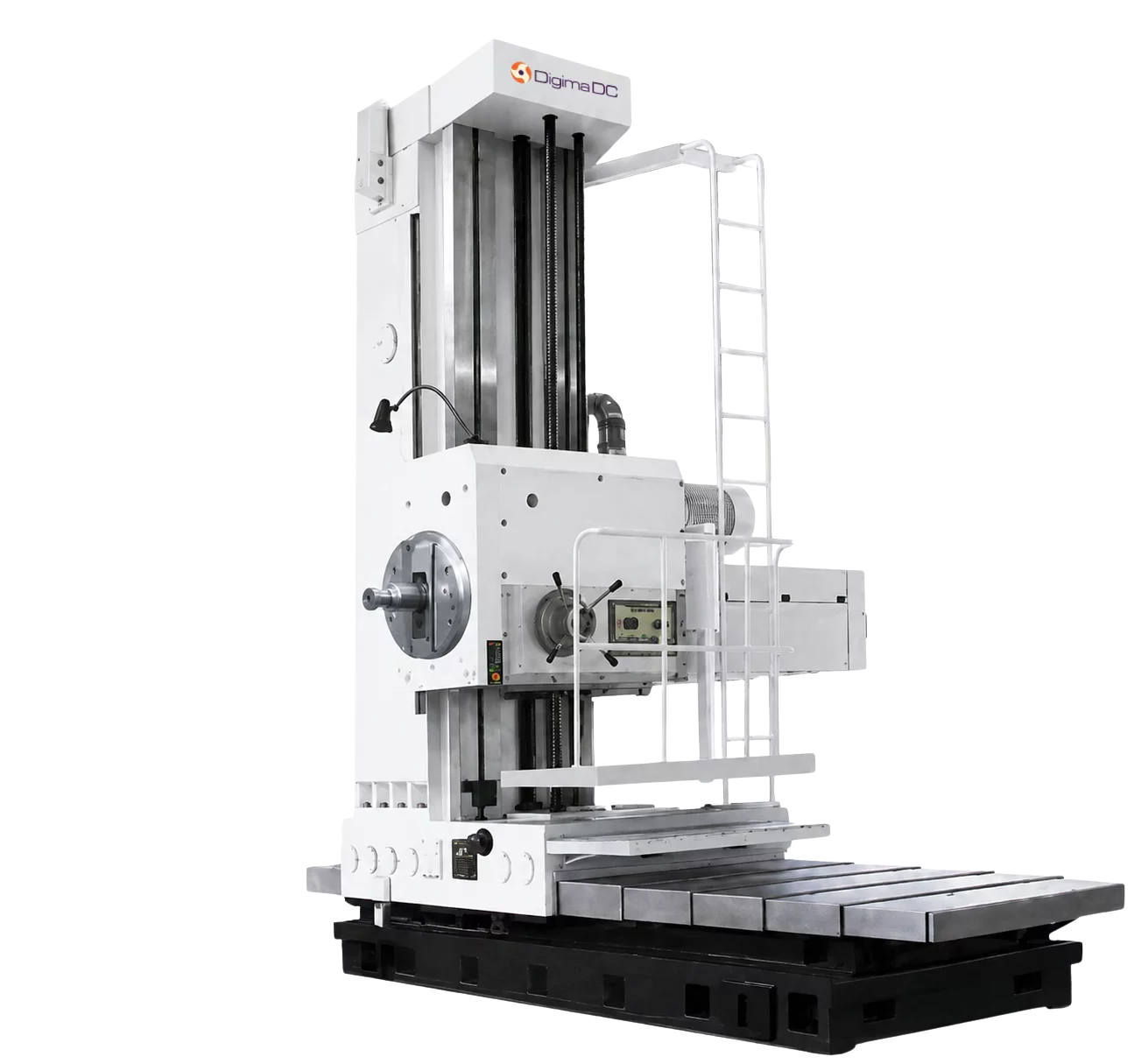

DBM-320-CNC jest ciężką wytaczarką poziomą typu podłogowego, w której kolumna przemieszcza się wzdłuż osi X po długim łożu, a detal może być mocowany na płycie podłogowej, stole obrotowym lub kątowniku mocującym. Taka konfiguracja pozwala obrabiać największe i najcięższe elementy, których nie da się wygodnie zamocować na klasycznym stole maszyny.
Solidna i sztywna konstrukcja żeliwna zwiększa stabilność obróbki. Precyzyjnie szlifowane prowadnice zapewniają płynny ruch, a azotowane wrzeciono wytaczarskie o średnicy 320 mm wydłuża żywotność maszyny podczas długiej pracy w cyklach produkcyjnych.
Przekładnia wrzeciona umożliwia uzyskanie bardzo dużego momentu obrotowego przy niskiej prędkości oraz wysokiej mocy przy większych prędkościach. W osi X może być stosowany napęd na śrubach kulowych albo listwie zębatej z kołem zębatym, zależnie od długości i konfiguracji maszyny.
Najważniejsze właściwości DBM-320-CNC
Solidna i sztywna konstrukcja żeliwna zapewnia stabilność podczas obróbki największych i najcięższych detali.
Precyzyjnie szlifowane prowadnice zapewniają płynny przesuw oraz dokładne prowadzenie osi maszyny.
Azotowane wrzeciono wytaczarskie 320 mm zwiększa trwałość wrzeciona i wydłuża żywotność maszyny.
Silnik wrzeciona 130 kW zapewnia wysoką wydajność podczas najcięższej obróbki dużych elementów.
Przesuw osi X 25000 mm pozwala obrabiać bardzo długie konstrukcje i wielkogabarytowe detale.
Przesuw osi Y 8000 mm umożliwia obróbkę bardzo wysokich korpusów, ram i konstrukcji stalowych.
Prędkość wrzeciona do 800 obr./min pozwala dobrać parametry pracy do ciężkich operacji wytaczania i frezowania.
Sterowanie CNC wspiera powtarzalną obróbkę, programowanie cykli i kontrolę najważniejszych osi maszyny.
Wyposażenie standardowe i opcjonalne

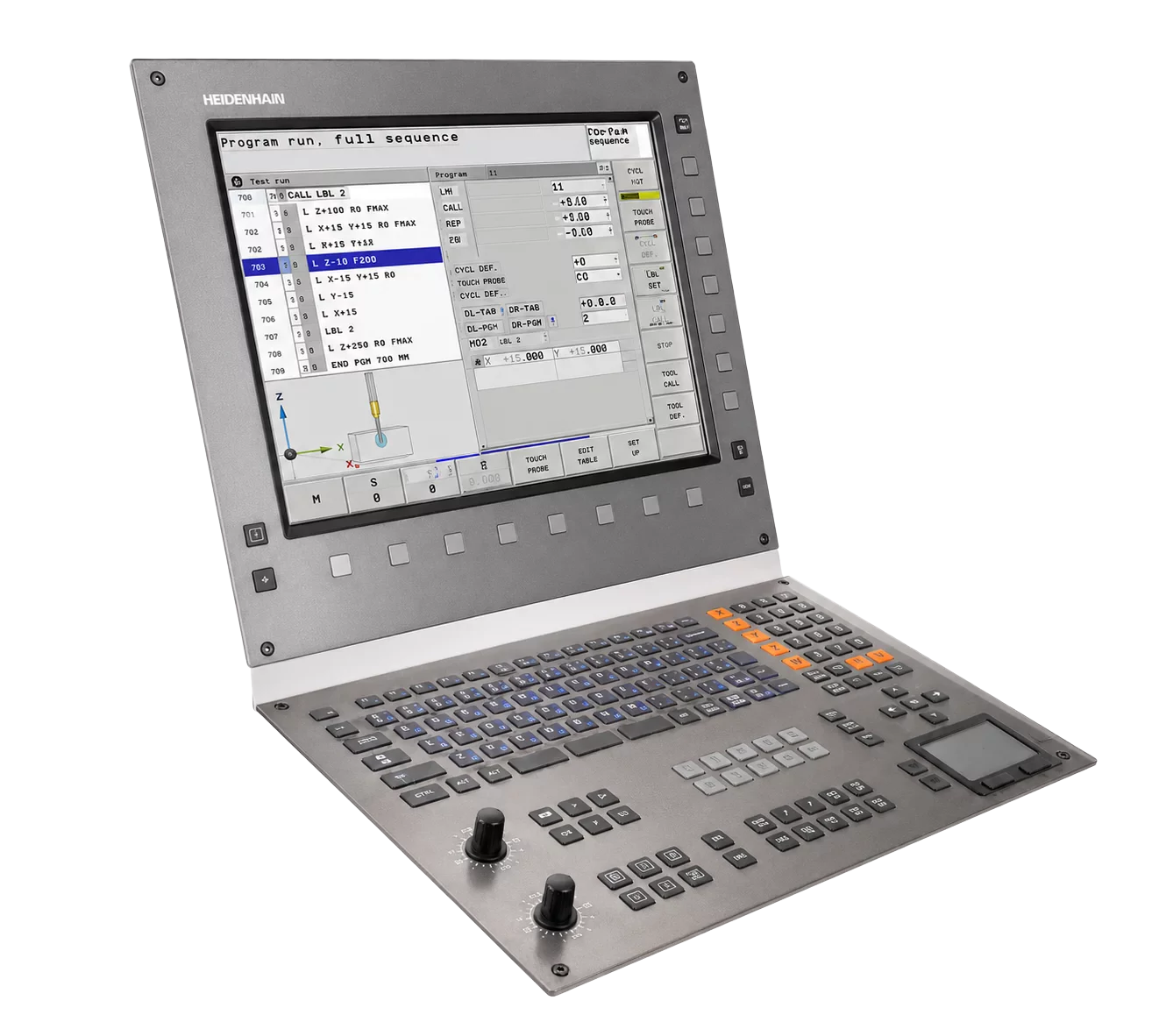

Wyposażenie standardowe — centralny panel CNC, układ PLC, układ smarowania, podstawowe narzędzia obsługowe, instrukcje oraz elementy do uruchomienia maszyny.

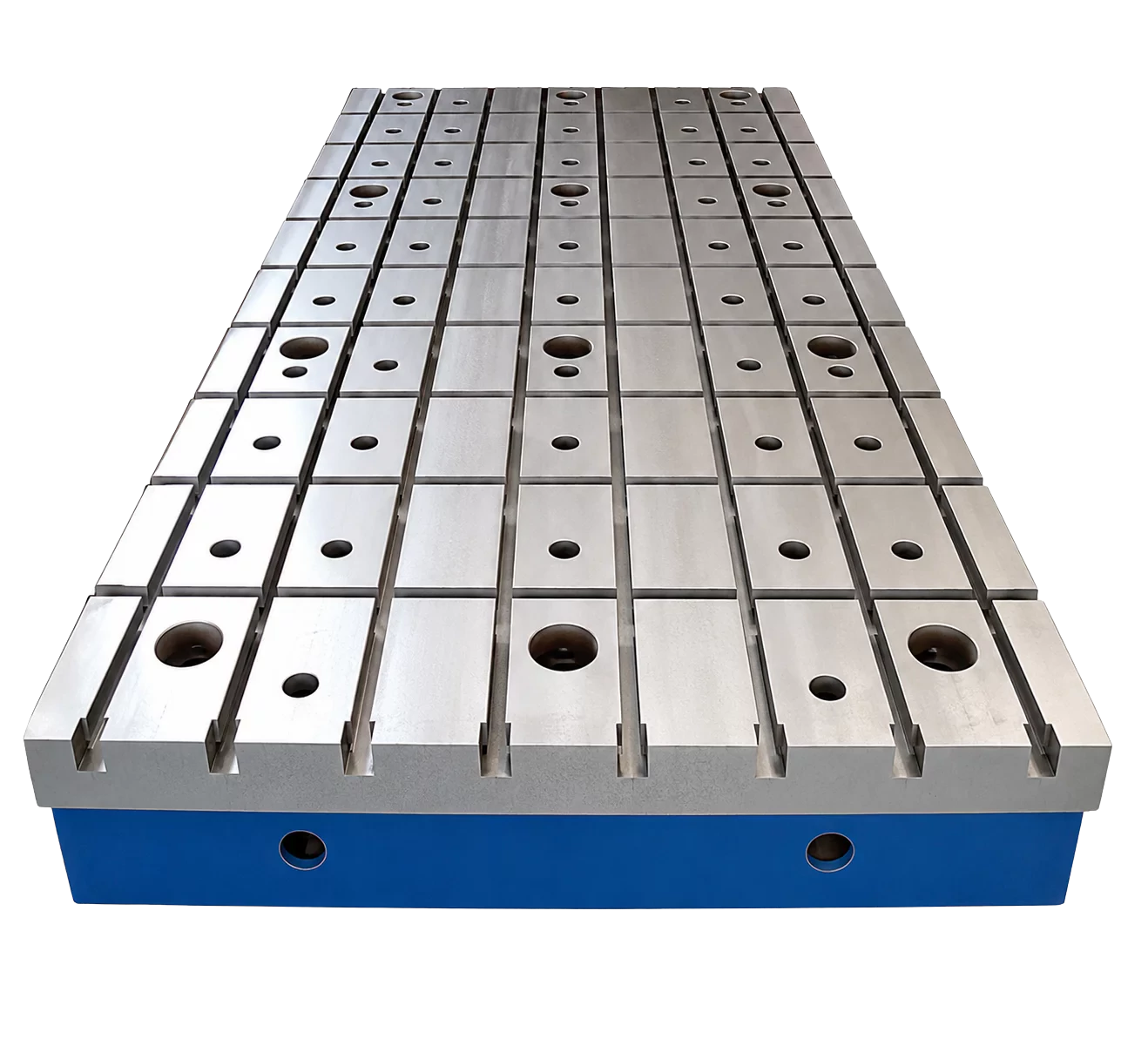

Płyta podłogowa — umożliwia mocowanie bardzo dużych detali bezpośrednio na stanowisku obróbczym.

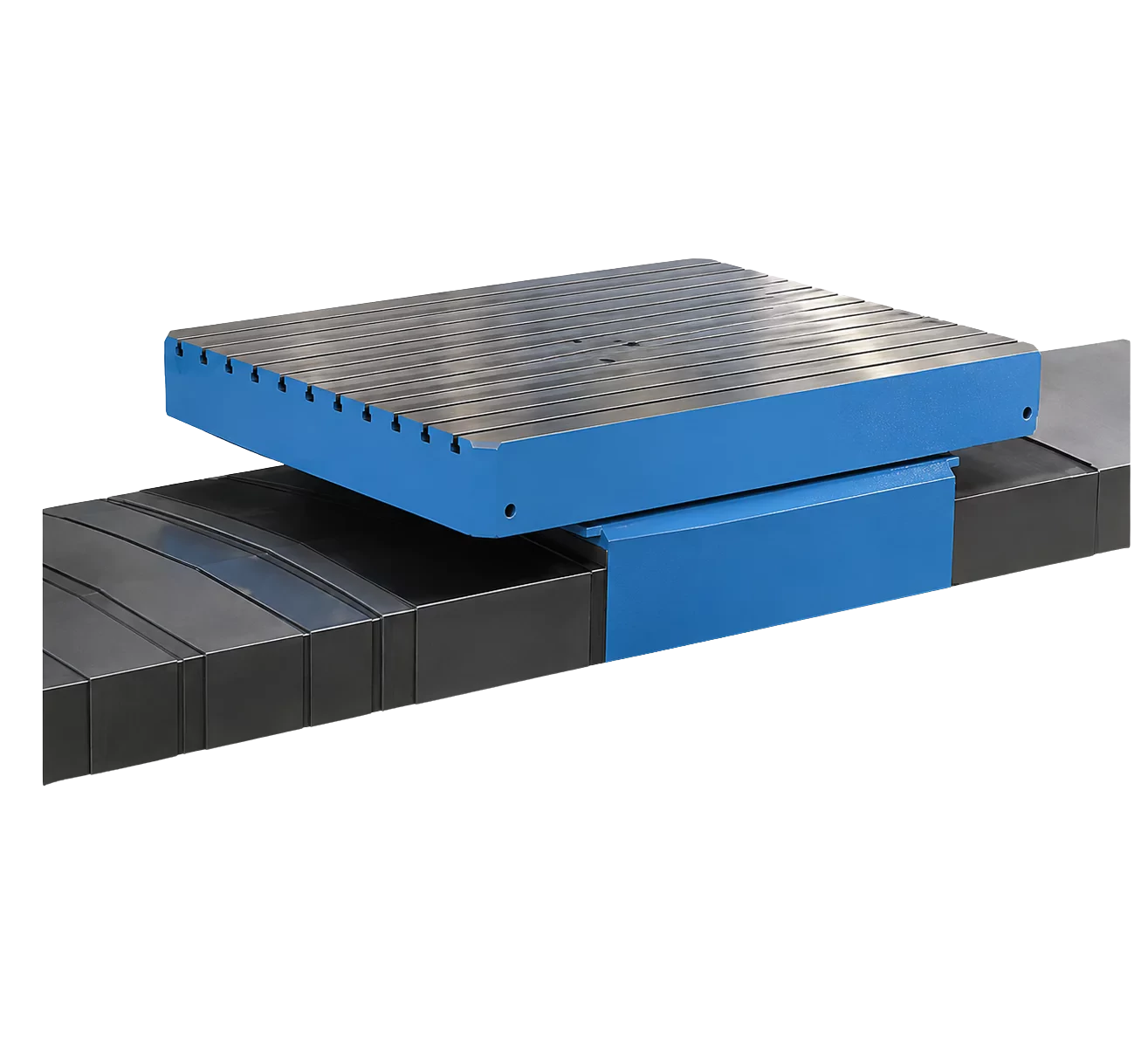

Stół obrotowy — pozwala na pozycjonowanie detalu i obróbkę z różnych stron bez częstego przezbrajania.

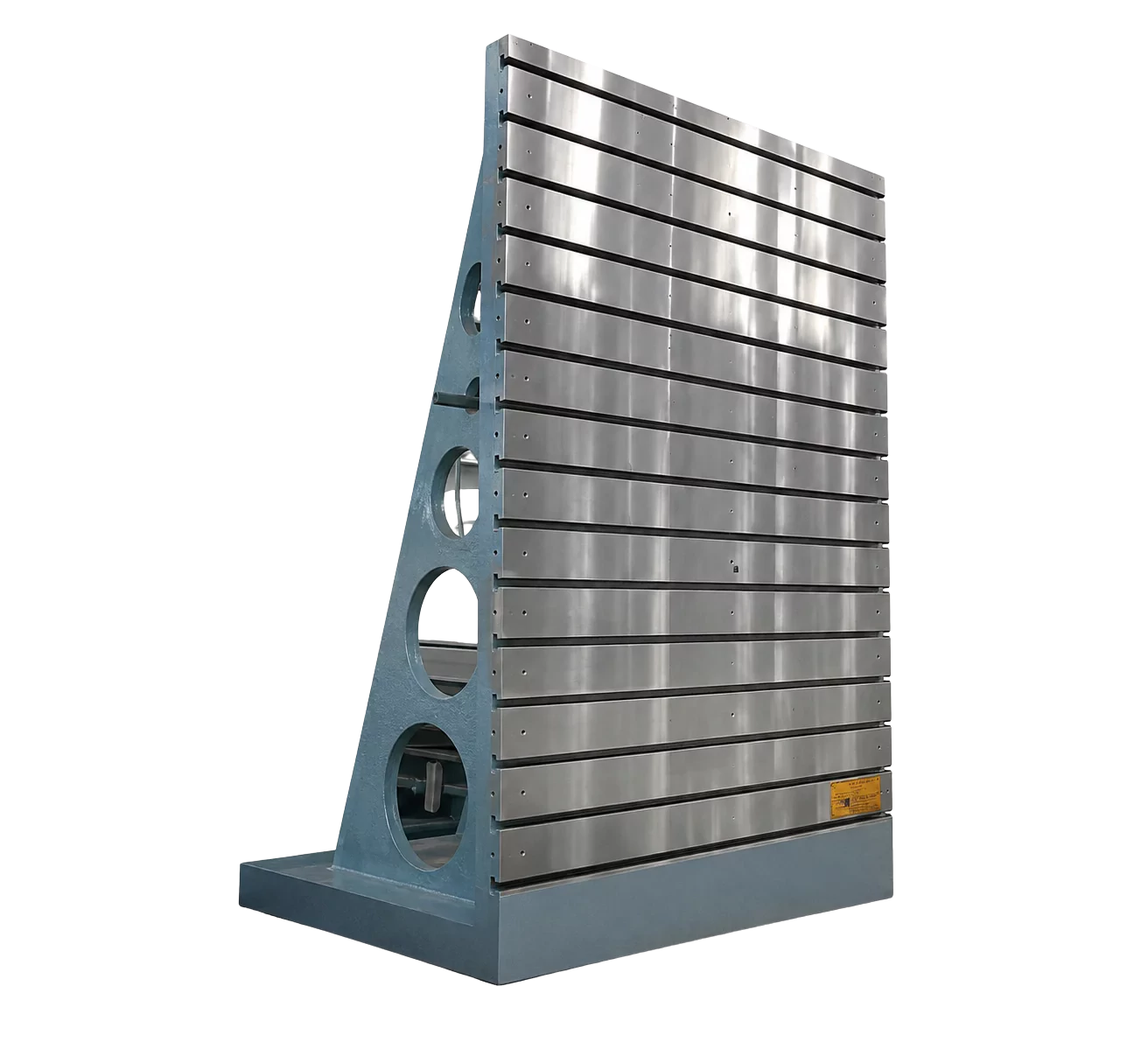

Kątownik mocujący — przydatny przy ustawianiu korpusów, płyt i elementów wymagających pionowego mocowania.
Szeroki zakres zastosowań wytaczarki DBM-320-CNC

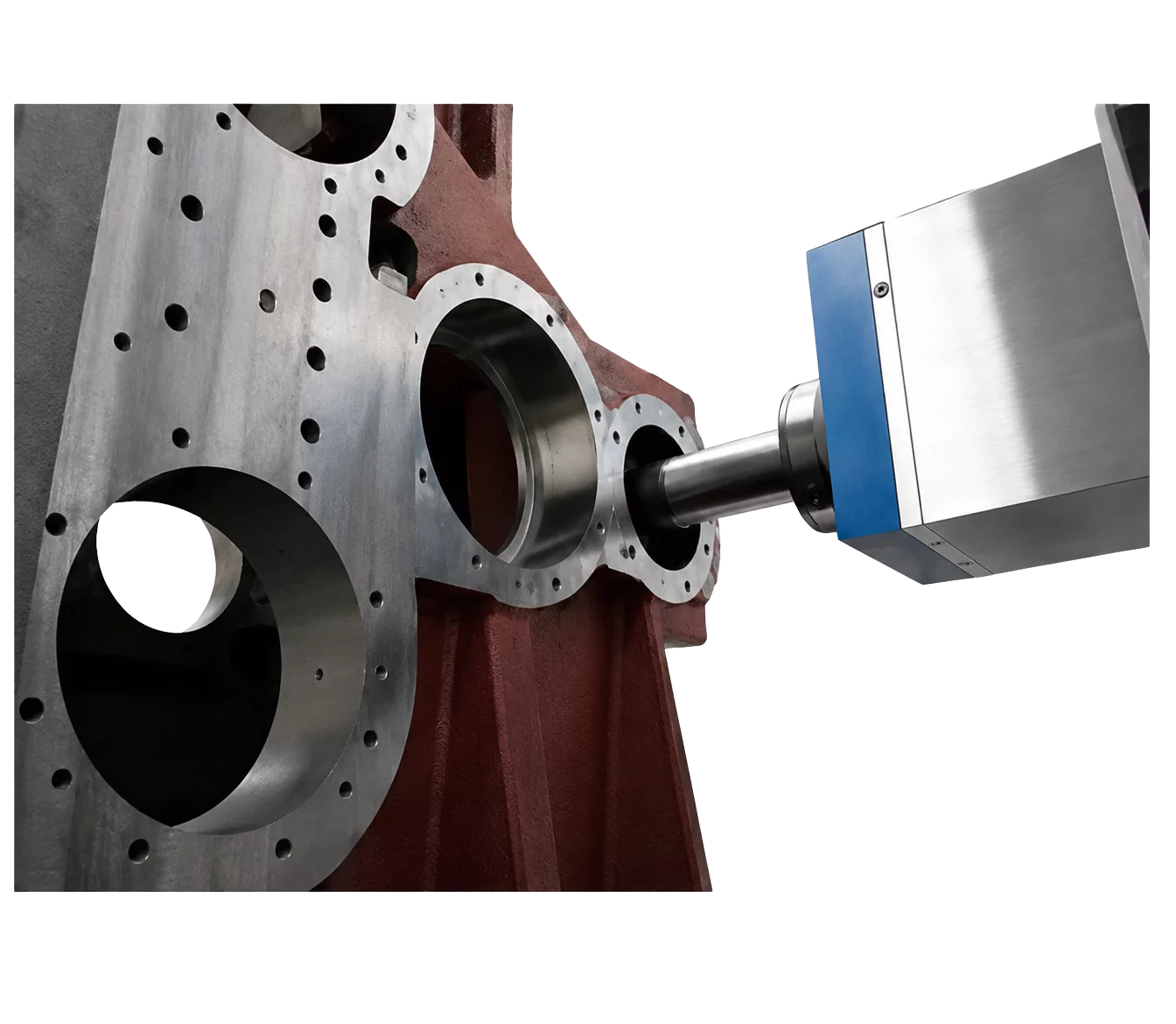

Dzięki konstrukcji floor type, bardzo długim przesuwom osi, wrzecionu 320 mm oraz silnikowi 130 kW, DBM-320-CNC znajduje zastosowanie w najcięższej obróbce dużych korpusów, płyt, ram, odlewów i konstrukcji stalowych wymagających dokładnej obróbki otworów, płaszczyzn i powierzchni montażowych.
Przemysł maszynowy — obróbka dużych korpusów, ram, płyt i ciężkich elementów odlewanych.
Energetyka i turbiny — przygotowanie otworów, płaszczyzn oraz powierzchni montażowych dużych komponentów.
Górnictwo, kolejnictwo i maszyny robocze — regeneracja oraz produkcja ciężkich części maszyn i konstrukcji.
Przemysł stoczniowy i energetyczny — obróbka wielkogabarytowych komponentów i konstrukcji stalowych.
Zakłady obróbki CNC — wiercenie, wytaczanie, rozwiercanie, frezowanie, gwintowanie i planowanie.
Produkcja jednostkowa i remontowa — obróbka bardzo dużych elementów w małych seriach oraz przy regeneracji podzespołów.
