Wytaczarka pozioma DBM-160T CNC 2500 x 2000 mm
Wytaczarka pozioma CNC DBM-160T-CNC
DBM-160T-CNC to pozioma wytaczarka CNC w układzie typu T, zaprojektowana do stabilnej obróbki dużych korpusów, płyt, odlewów i ciężkich elementów konstrukcyjnych.
Maszyna przeznaczona jest do wiercenia, pogłębiania, wytaczania, rozwiercania, planowania czołowego, gwintowania oraz frezowania. Wrzeciono o średnicy 160 mm, stół roboczy 2000 × 2500 mm, przesuw osi X 2500 mm oraz moc wrzeciona 37 kW pozwalają na wydajną obróbkę bardzo dużych elementów w produkcji maszyn, utrzymaniu ruchu i regeneracji komponentów.
Model oferuje wrzeciono 160 mm, stół roboczy 2000 × 2500 mm z opcją 2500 × 3000 mm, przesuw osi X 2500 mm z opcją 3500–6500 mm, przesuw osi Y 3000 mm z opcją 4000 mm, przesuw osi Z/V 800 / 1600 mm z opcją 1000 / 2000 mm oraz moc silnika wrzeciona 37 kW.
Zdjęcia i najważniejsze elementy modelu DBM-160T-CNC
Konstrukcja typu T i wygodna obsługa CNC
Wersja DBM-160T-CNC została zaprojektowana w układzie typu T, który zapewnia wysoką sztywność i wygodne ustawianie bardzo dużych detali. Taka konstrukcja jest szczególnie przydatna przy obróbce dużych korpusów, ram, płyt, odlewów oraz elementów wymagających dokładnego pozycjonowania względem wrzeciona.
Solidna i sztywna konstrukcja żeliwna zwiększa stabilność obróbki. Prowadnice są precyzyjnie szlifowane, co zapewnia płynny przesuw i wysoką dokładność ruchu. Azotowane wrzeciono wytaczarskie o średnicy 160 mm wydłuża żywotność maszyny i zwiększa trwałość podczas pracy w cyklach produkcyjnych.

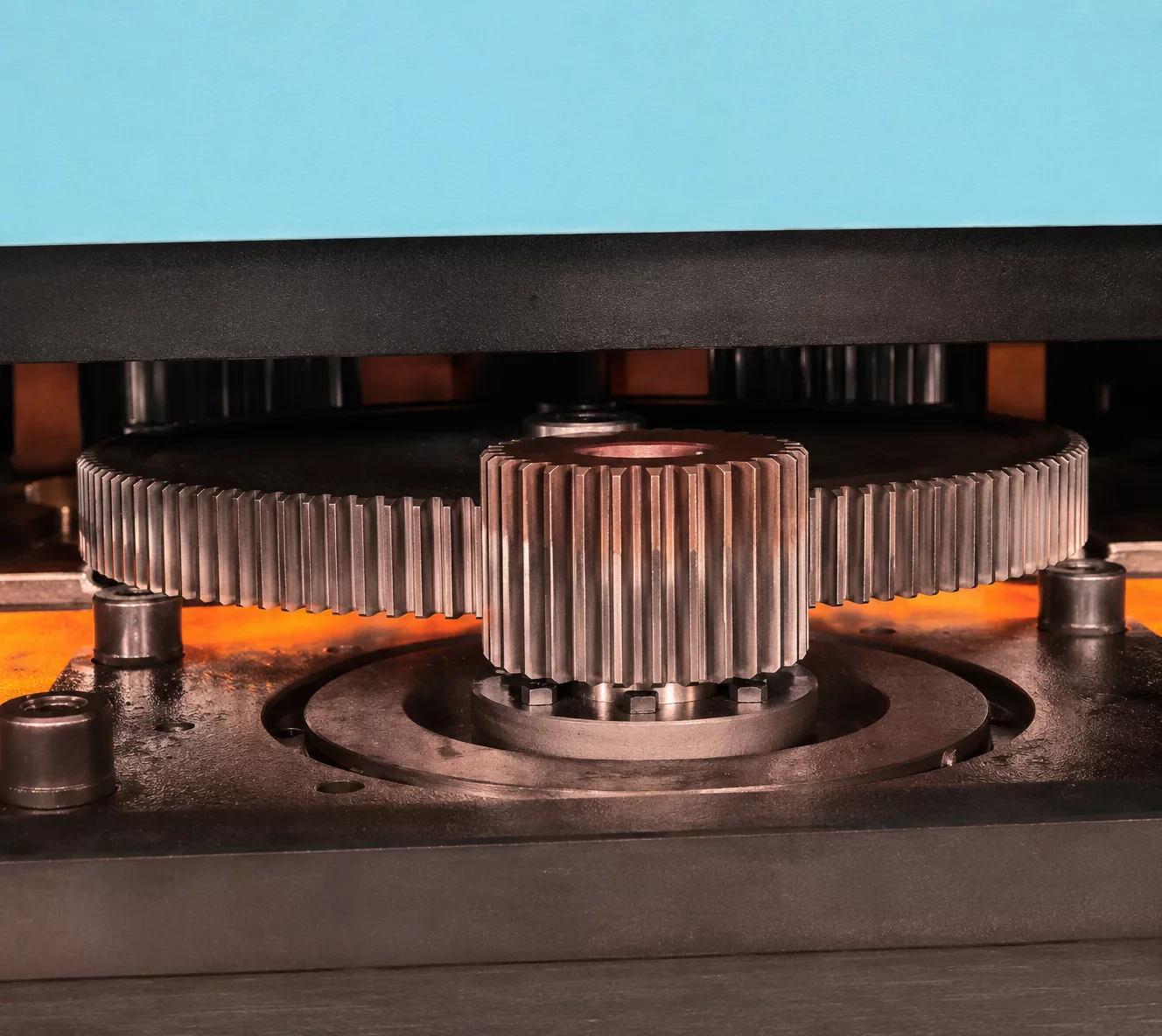

Przekładnia ułatwia uzyskanie dużego momentu obrotowego przy niskiej prędkości oraz wysokiej mocy przy większych prędkościach. Precyzyjne indeksowanie i blokowanie stołu pod różnymi kątami pozwala na dokładne ustawienie detalu podczas złożonych operacji obróbczych.
Najważniejsze właściwości DBM-160T-CNC
Solidna i sztywna konstrukcja żeliwna zapewnia stabilność podczas obróbki ciężkich oraz dużych detali.
Precyzyjnie szlifowane prowadnice zapewniają płynny ruch osi i dokładne prowadzenie podczas pracy.

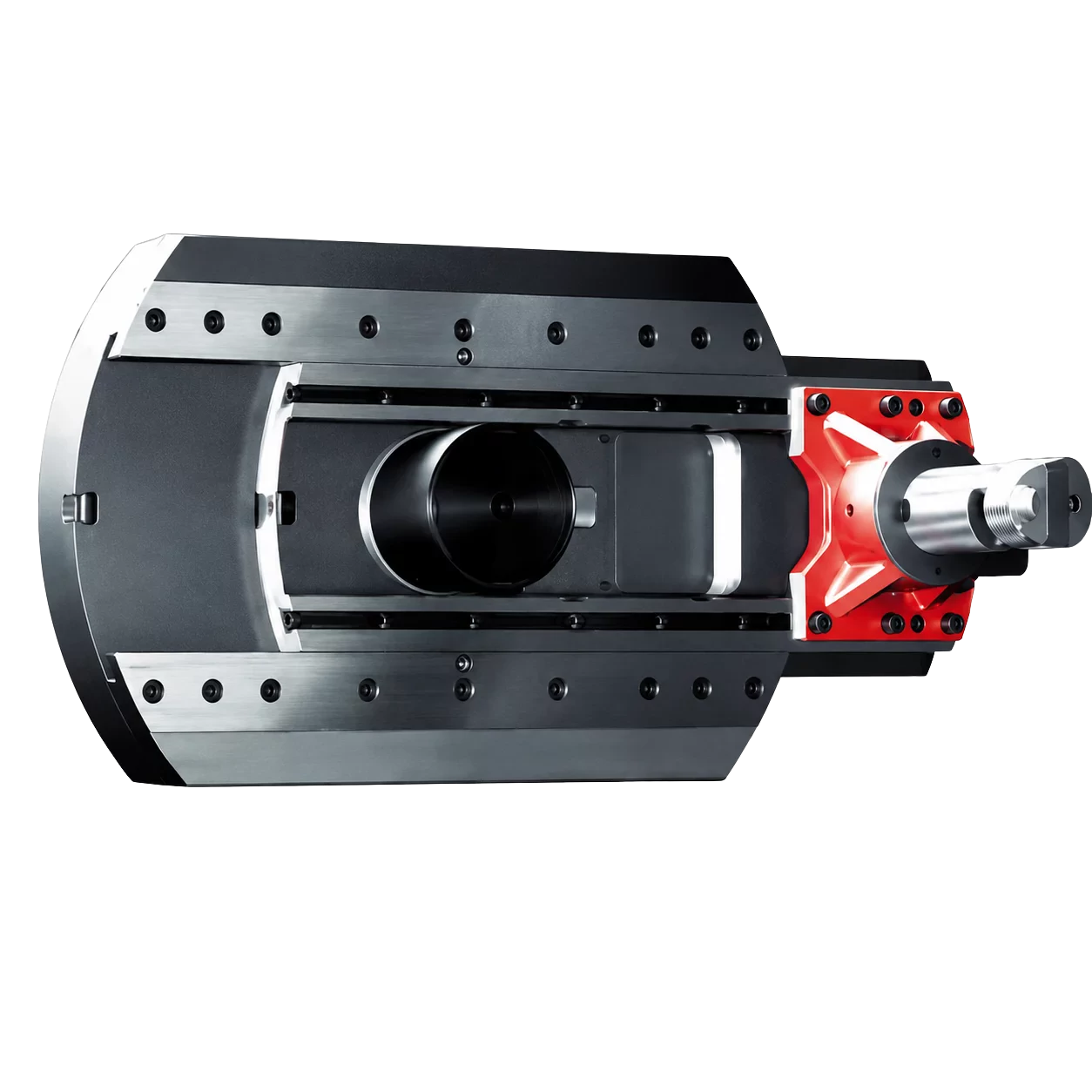

Azotowane wrzeciono wytaczarskie 160 mm zwiększa trwałość wrzeciona i wydłuża żywotność maszyny.
Silnik wrzeciona 37 kW zapewnia wysoką wydajność podczas ciężkiej obróbki bardzo dużych detali.

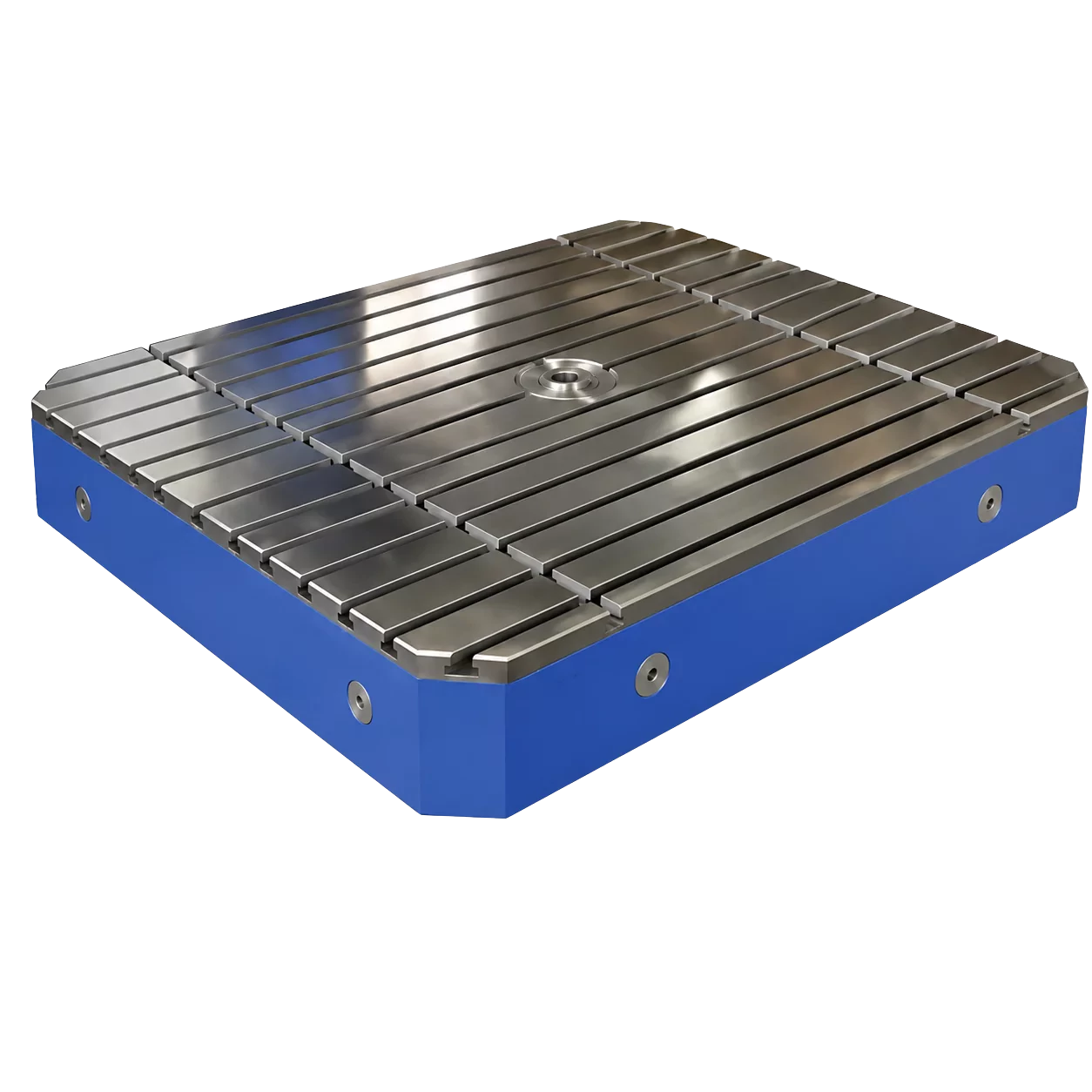

Stół 2000 × 2500 mm umożliwia mocowanie dużych korpusów, płyt i elementów konstrukcyjnych.
Opcjonalny stół 2500 × 3000 mm rozszerza możliwości pracy z największymi detalami przemysłowymi.
Precyzyjne indeksowanie stołu pozwala blokować stół pod różnymi kątami i dokładnie ustawiać detal.

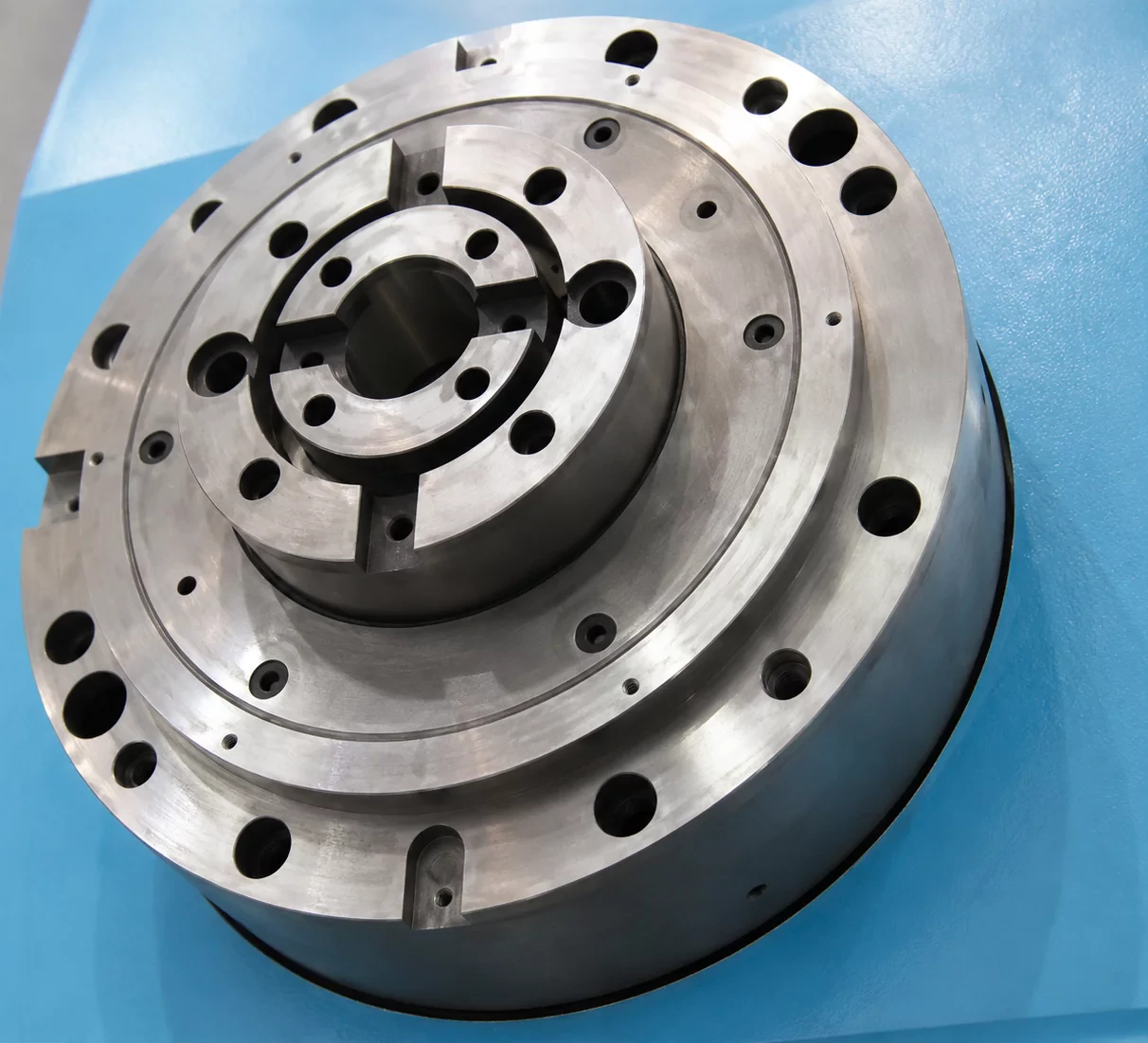

Głowica planująca rozszerza możliwości obróbki płaszczyzn, powierzchni montażowych oraz dużych detali.
Wyposażenie standardowe i opcjonalne
Wyposażenie standardowe — kliny i śruby fundamentowe, olejarka, narzędzia ręczne, instrukcje obsługi oraz podstawowe elementy potrzebne do uruchomienia i eksploatacji maszyny.

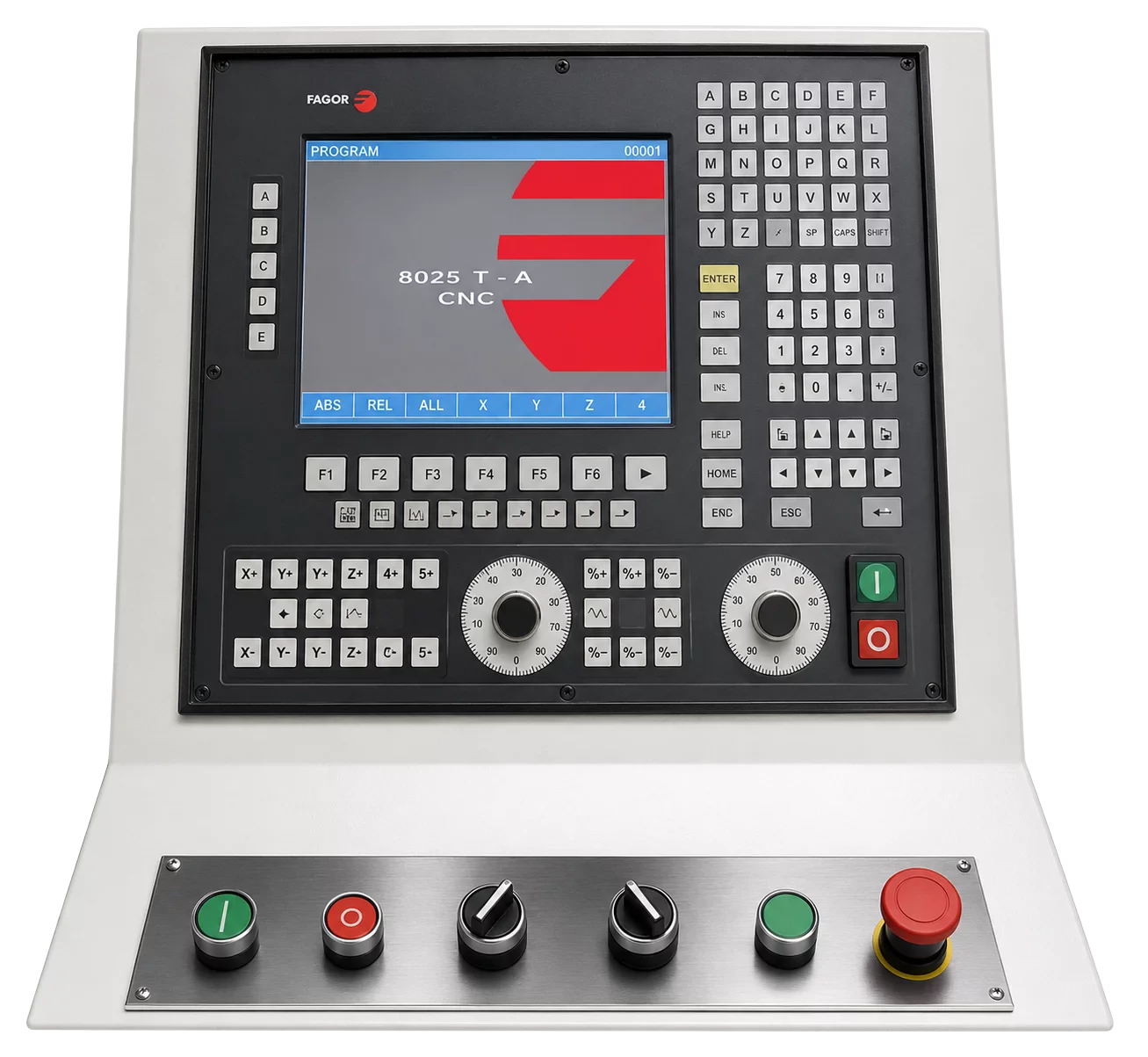

Wyposażenie CNC — centralny panel operatorski, sterowanie CNC, układ PLC, funkcje wspierające powtarzalną obróbkę oraz kontrolę osi.
Wyposażenie opcjonalne — większy stół 2500 × 3000 mm, wydłużony przesuw osi X do 3500–6500 mm oraz zwiększony zakres osi Y do 4000 mm.
Możliwość konfiguracji — maszyna może być dopasowana do wymagań technologicznych zakładu i rodzaju wykonywanych detali.
Szeroki zakres zastosowań wytaczarki DBM-160T-CNC
Dzięki układowi typu T, sztywnej konstrukcji, sterowaniu CNC, precyzyjnemu indeksowaniu stołu oraz wrzecionu 160 mm, DBM-160T-CNC znajduje zastosowanie w produkcji i regeneracji bardzo dużych elementów wymagających dokładnej obróbki otworów, płaszczyzn i powierzchni montażowych.
Przemysł maszynowy — obróbka korpusów, ram, płyt i dużych elementów odlewanych.
Przemysł zaworów, pomp i łożysk — obróbka korpusów, gniazd, otworów montażowych i elementów precyzyjnych.
Energetyka i przemysł ciężki — przygotowanie otworów, płaszczyzn oraz elementów montażowych dużych komponentów.
Górnictwo, kolejnictwo i maszyny robocze — regeneracja oraz produkcja ciężkich części maszyn i konstrukcji.
Lotnictwo, motoryzacja i przemysł olejowy — obróbka dużych elementów konstrukcyjnych i technologicznych.
Zakłady obróbki CNC — wiercenie, wytaczanie, rozwiercanie, gwintowanie, frezowanie i obróbka płaszczyzn.
