Wytaczarka pozioma DBM-130T CNC 1600 x 1400 mm
Wytaczarka pozioma CNC DBM-130T-CNC
DBM-130T-CNC to pozioma wytaczarka CNC w układzie typu T, zaprojektowana do stabilnej obróbki dużych korpusów, płyt, odlewów i ciężkich elementów konstrukcyjnych.
Maszyna przeznaczona jest do wiercenia, pogłębiania, wytaczania, rozwiercania, planowania czołowego, gwintowania oraz frezowania. Wrzeciono o średnicy 130 mm, stół roboczy 1400 × 1600 mm, przesuw osi X 2500 mm oraz moc wrzeciona 37 kW pozwalają na wydajną obróbkę dużych elementów w produkcji maszyn, utrzymaniu ruchu i regeneracji komponentów.
Model oferuje wrzeciono 130 mm, stół roboczy 1400 × 1600 mm z opcją 2000 × 2500 mm, przesuw osi X 2500 mm z opcją 3500 / 5000 mm, przesuw osi Y 2000 mm z opcją 3000 mm, przesuw osi Z/V 800 / 1600 mm oraz moc silnika wrzeciona 37 kW.
Zdjęcia i najważniejsze elementy modelu DBM-130T-CNC
Konstrukcja typu T i wygodna obsługa CNC
Wersja DBM-130T-CNC została zaprojektowana w układzie typu T, który zapewnia wysoką sztywność i wygodne ustawianie dużych detali. Taka konstrukcja jest szczególnie przydatna przy obróbce korpusów, ram, płyt, odlewów oraz elementów wymagających dokładnego pozycjonowania względem wrzeciona.
Solidna i sztywna konstrukcja żeliwna zwiększa stabilność obróbki. Prowadnice są precyzyjnie szlifowane, co zapewnia płynny przesuw i wysoką dokładność ruchu. Azotowane wrzeciono wytaczarskie wydłuża żywotność maszyny i zwiększa trwałość podczas pracy w cyklach produkcyjnych.
Przekładnia ułatwia uzyskanie dużego momentu obrotowego przy niskiej prędkości oraz wysokiej mocy przy większych prędkościach. Precyzyjne indeksowanie i blokowanie stołu pod różnymi kątami pozwala na dokładne ustawienie detalu podczas złożonych operacji obróbczych.
Najważniejsze właściwości DBM-130T-CNC
Solidna i sztywna konstrukcja żeliwna zapewnia stabilność podczas obróbki ciężkich oraz dużych detali.
Precyzyjnie szlifowane prowadnice zapewniają płynny ruch osi i dokładne prowadzenie podczas pracy.
Azotowane wrzeciono wytaczarskie 130 mm zwiększa trwałość wrzeciona i wydłuża żywotność maszyny.
Silnik wrzeciona 37 kW zapewnia wysoką wydajność podczas ciężkiej obróbki większych detali.

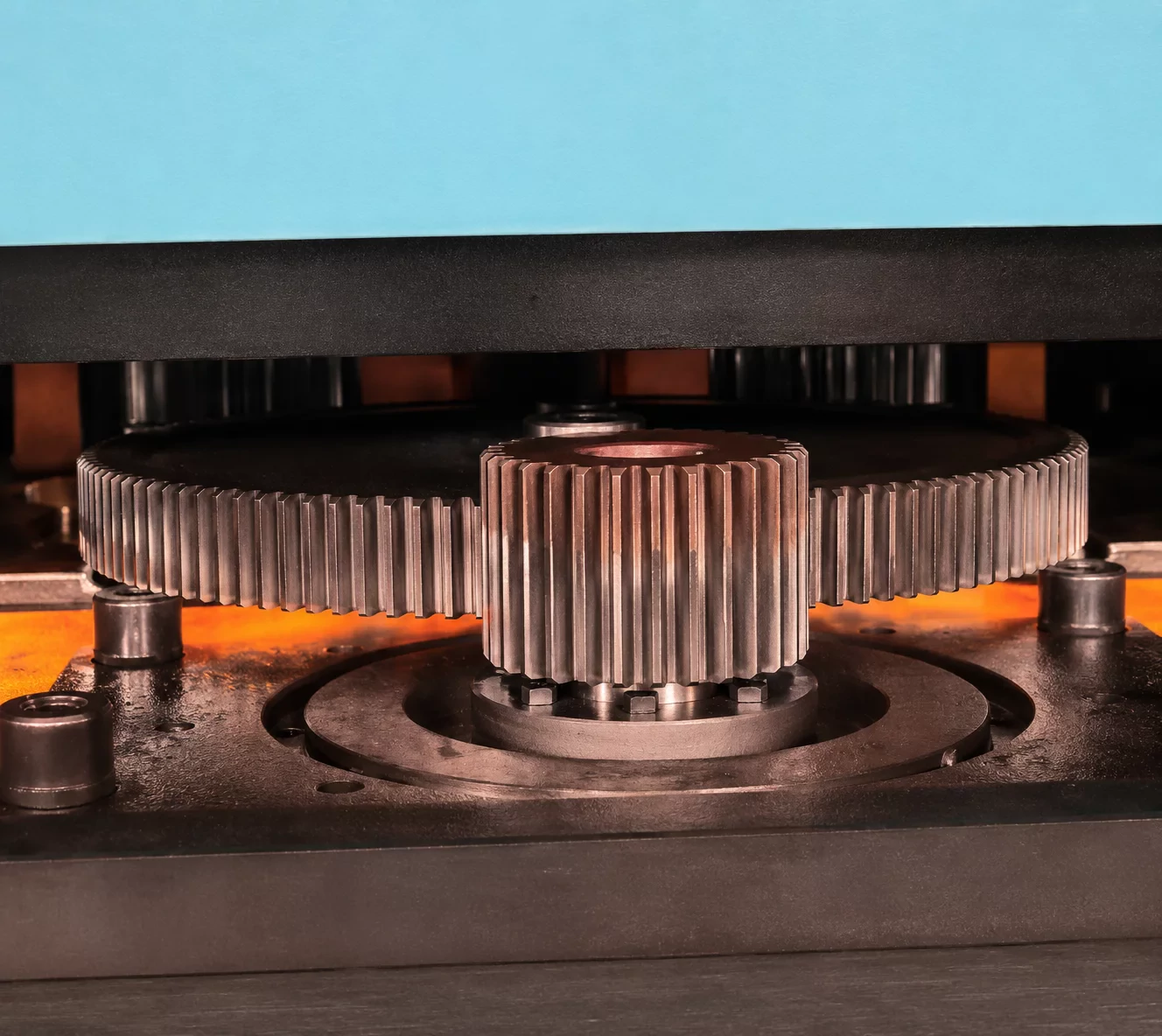

Przekładnia wrzeciona umożliwia duży moment obrotowy przy niskiej prędkości oraz wysoką moc przy większych prędkościach.

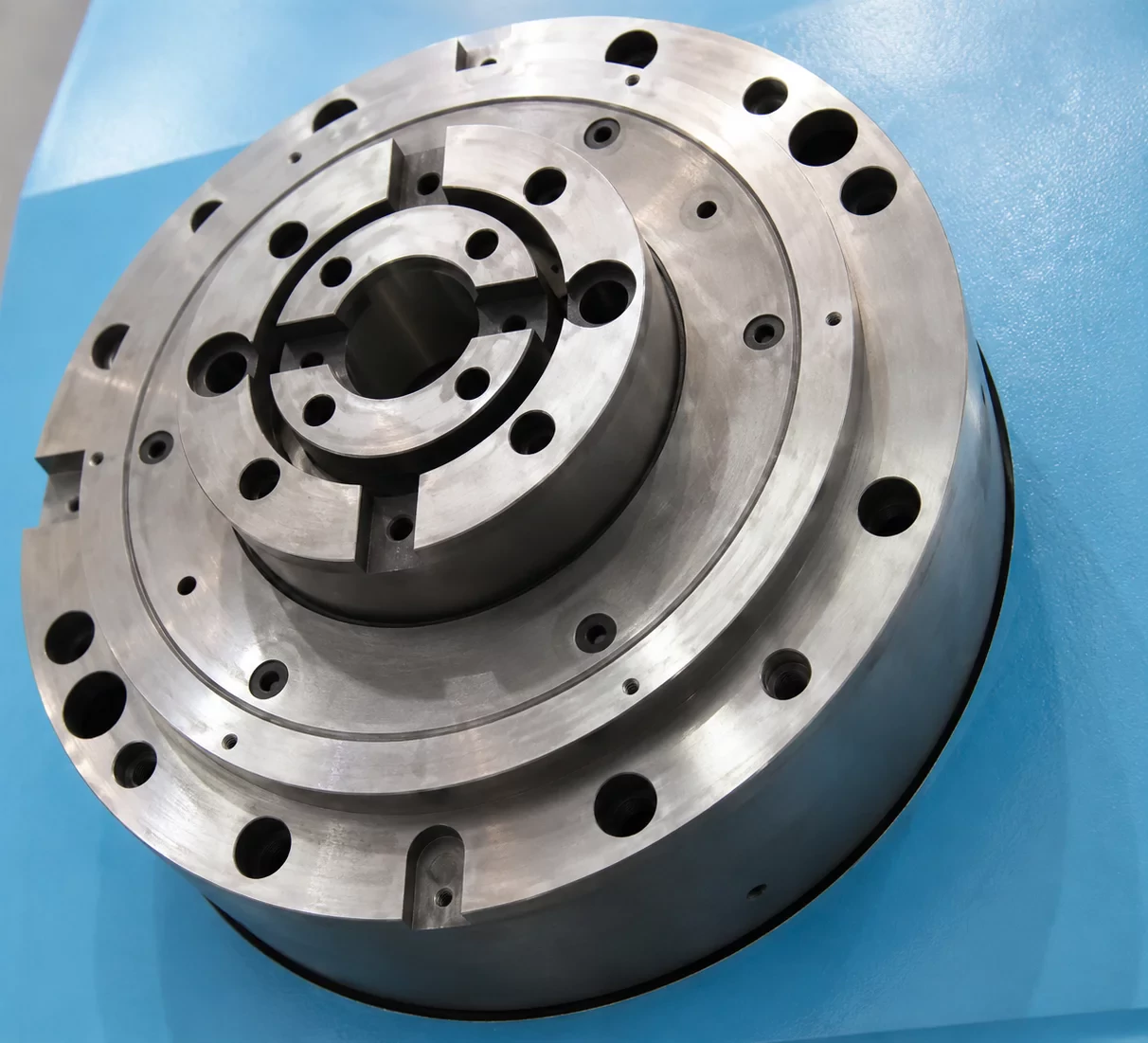

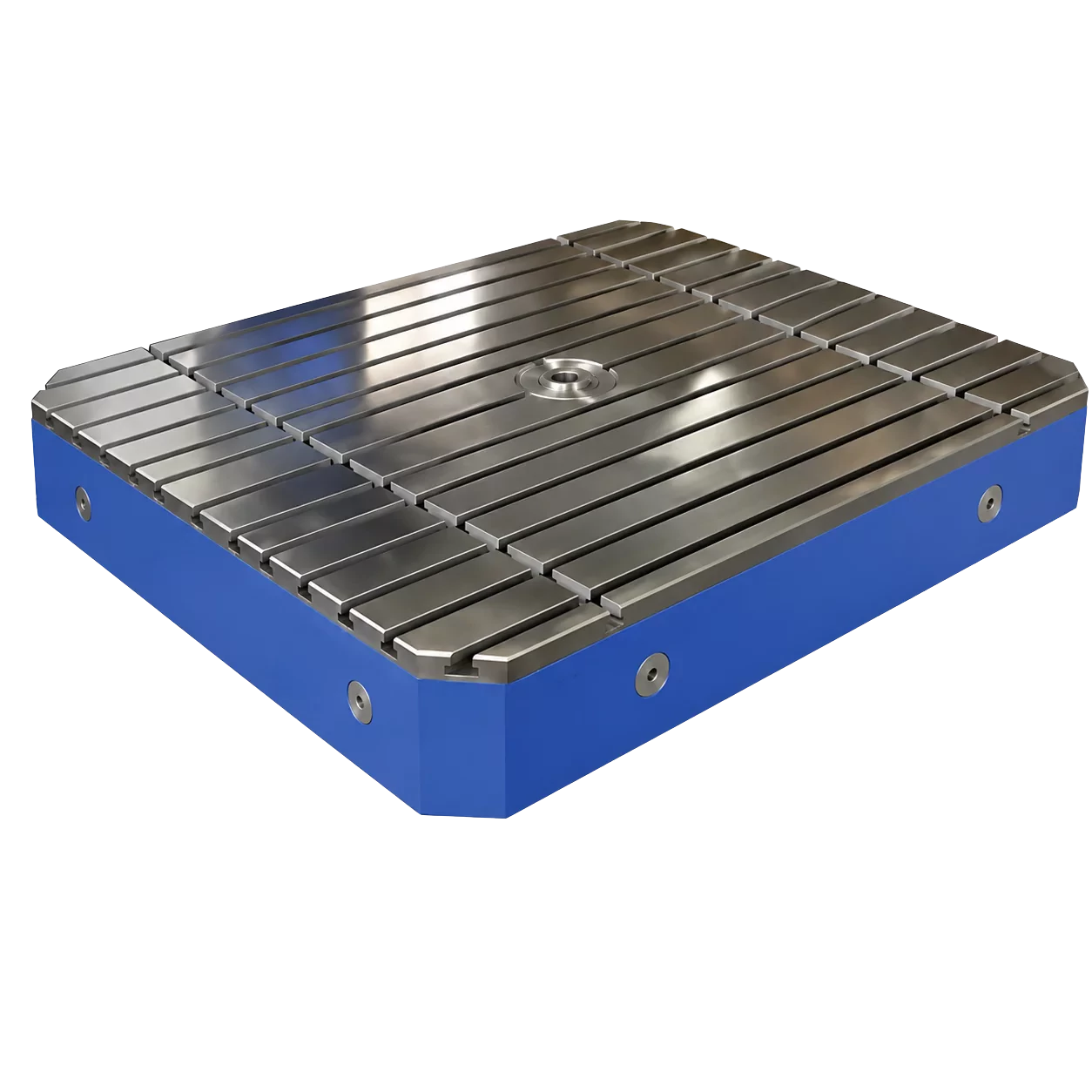

Precyzyjne indeksowanie stołu pozwala blokować stół pod różnymi kątami i dokładnie ustawiać detal.
Układ typu T zwiększa stabilność przy obróbce dużych korpusów, płyt i elementów konstrukcyjnych.

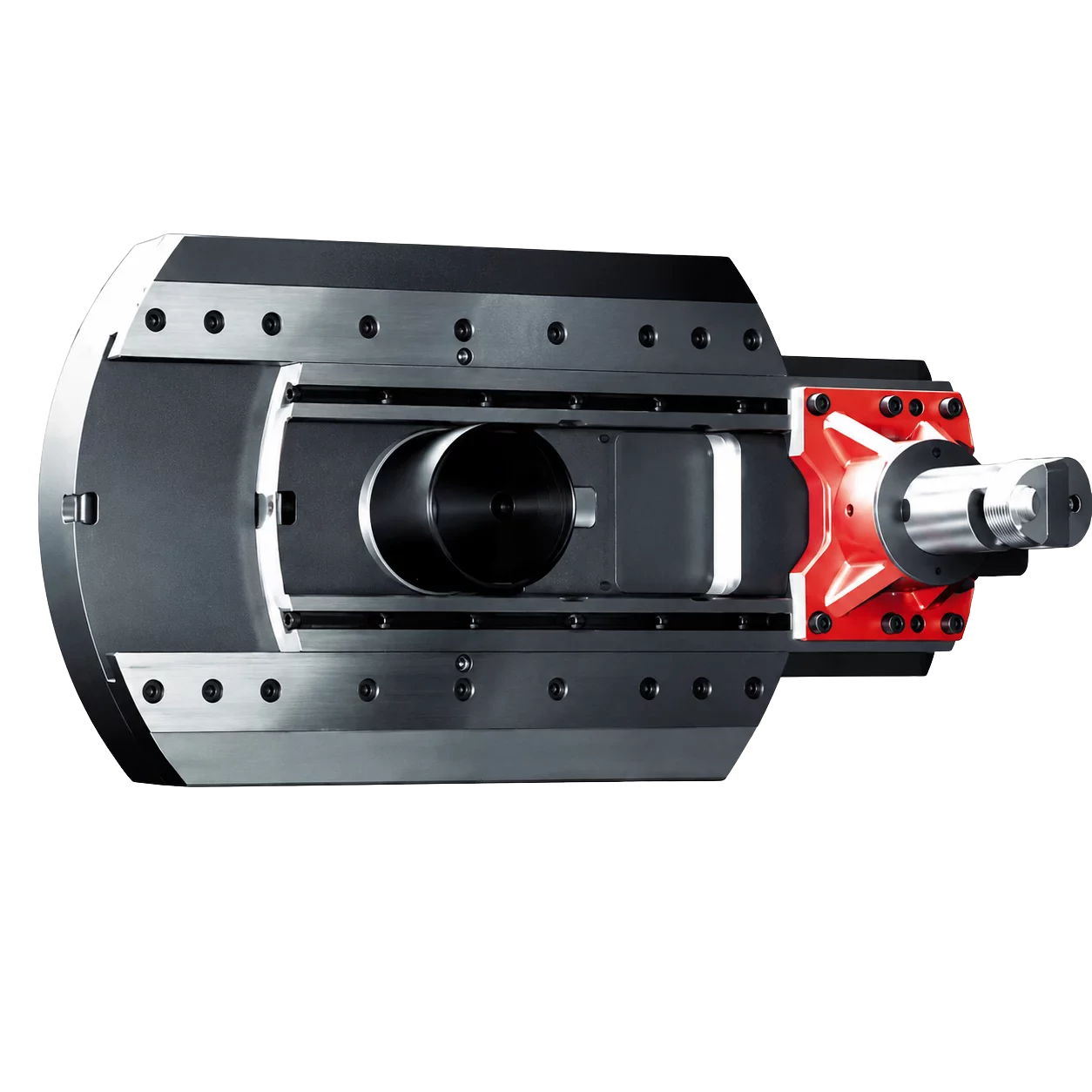

Głowica planująca rozszerza możliwości obróbki płaszczyzn, powierzchni montażowych oraz dużych detali.
Wyposażenie standardowe i opcjonalne
Wyposażenie standardowe — kliny i śruby fundamentowe, olejarka, narzędzia ręczne, instrukcje obsługi oraz podstawowe elementy potrzebne do uruchomienia i eksploatacji maszyny.

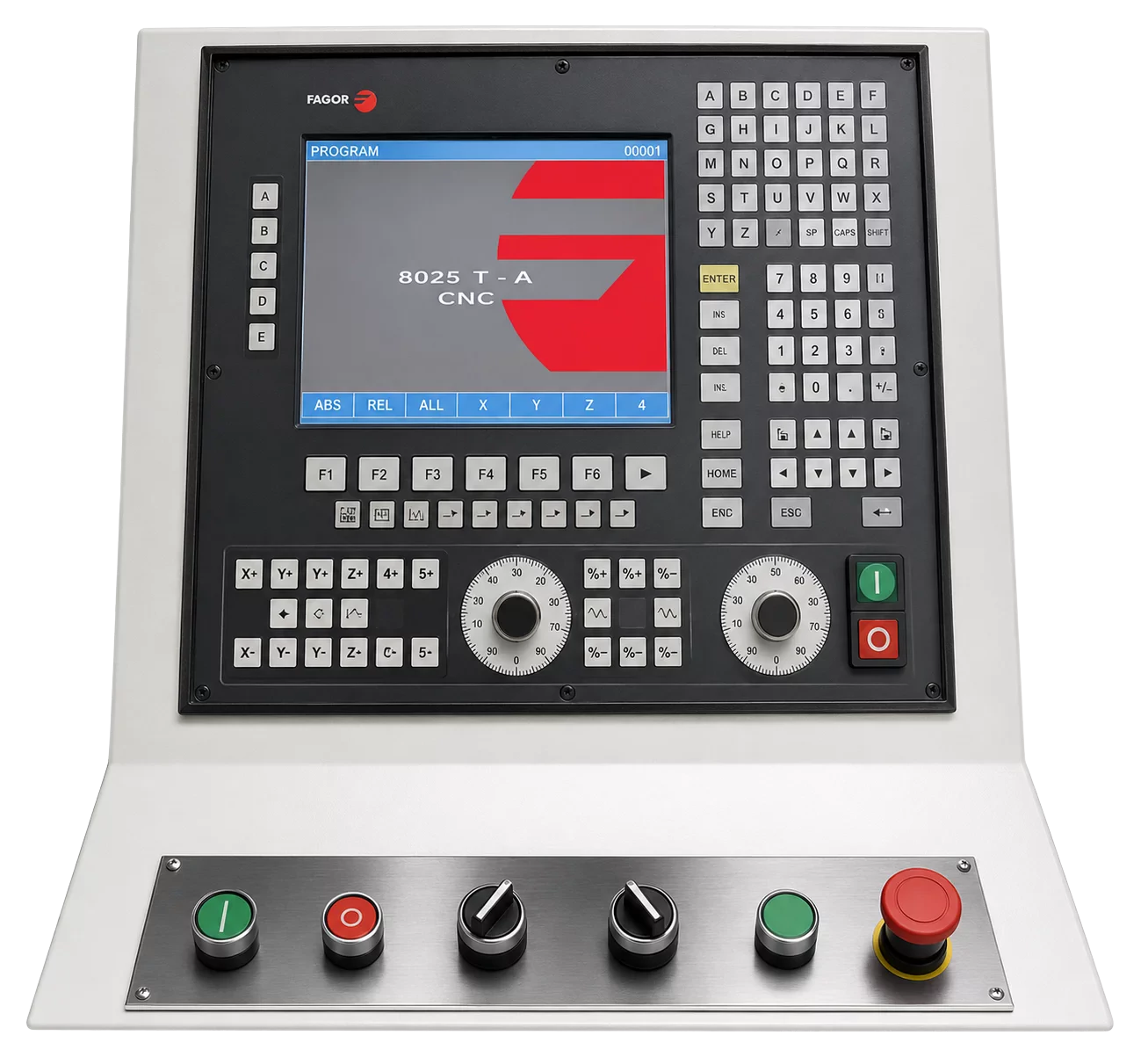

Wyposażenie CNC — centralny panel operatorski, sterowanie CNC, układ PLC, funkcje wspierające powtarzalną obróbkę oraz kontrolę osi.
Wyposażenie opcjonalne — większy stół 2000 × 2500 mm, wydłużony przesuw osi X do 3500 / 5000 mm oraz zwiększony zakres osi Y do 3000 mm.
Możliwość konfiguracji — maszyna może być dopasowana do wymagań technologicznych zakładu i rodzaju wykonywanych detali.
Szeroki zakres zastosowań wytaczarki DBM-130T-CNC
Dzięki układowi typu T, sztywnej konstrukcji, sterowaniu CNC, precyzyjnemu indeksowaniu stołu oraz mocnemu wrzecionu 130 mm, DBM-130T-CNC znajduje zastosowanie w produkcji i regeneracji elementów wymagających dokładnej obróbki otworów, płaszczyzn i powierzchni montażowych.
Przemysł maszynowy — obróbka korpusów, ram, płyt i dużych elementów odlewanych.
Przemysł zaworów, pomp i łożysk — obróbka korpusów, gniazd, otworów montażowych i elementów precyzyjnych.
Energetyka i przemysł ciężki — przygotowanie otworów, płaszczyzn oraz elementów montażowych dużych komponentów.
Górnictwo, kolejnictwo i maszyny robocze — regeneracja oraz produkcja ciężkich części maszyn i konstrukcji.
Lotnictwo, motoryzacja i przemysł olejowy — obróbka dużych elementów konstrukcyjnych i technologicznych.
Zakłady obróbki CNC — wiercenie, wytaczanie, rozwiercanie, gwintowanie, frezowanie i obróbka płaszczyzn.
