Wytaczarka pozioma DBM-110T CNC 1200 x 1400 mm

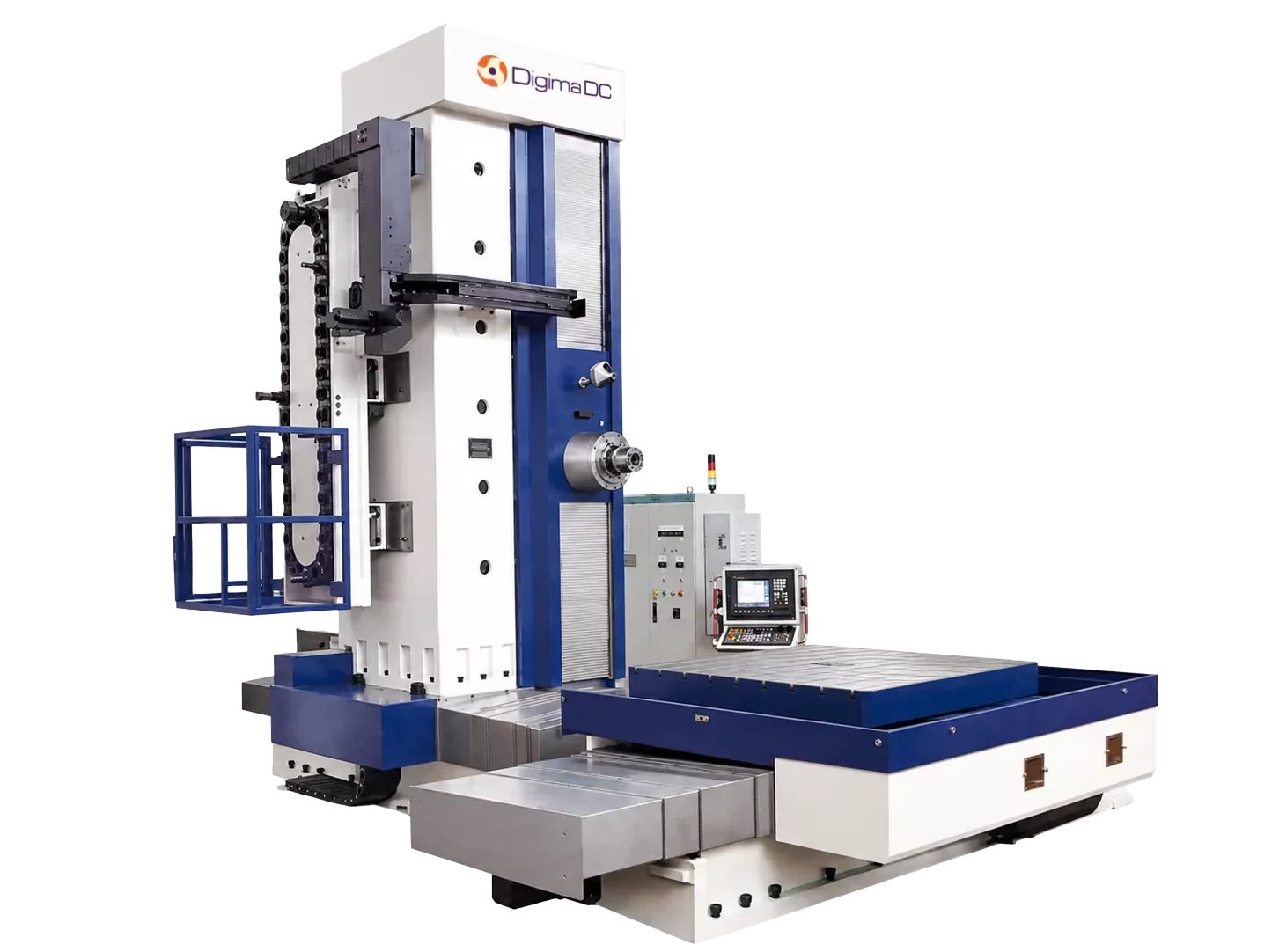

Wytaczarka pozioma CNC DBM-110T-CNC
DBM-110T-CNC to pozioma wytaczarka CNC w układzie typu T, zaprojektowana do stabilnej obróbki dużych korpusów, płyt, odlewów i ciężkich elementów konstrukcyjnych.
Maszyna przeznaczona jest do wiercenia, pogłębiania, wytaczania, rozwiercania, planowania czołowego, gwintowania oraz frezowania. Wrzeciono o średnicy 110 mm, stół roboczy 1200 × 1400 mm, przesuw osi X 2000 mm oraz moc wrzeciona 22 kW pozwalają na wydajną obróbkę większych elementów w produkcji maszyn, utrzymaniu ruchu i regeneracji komponentów.

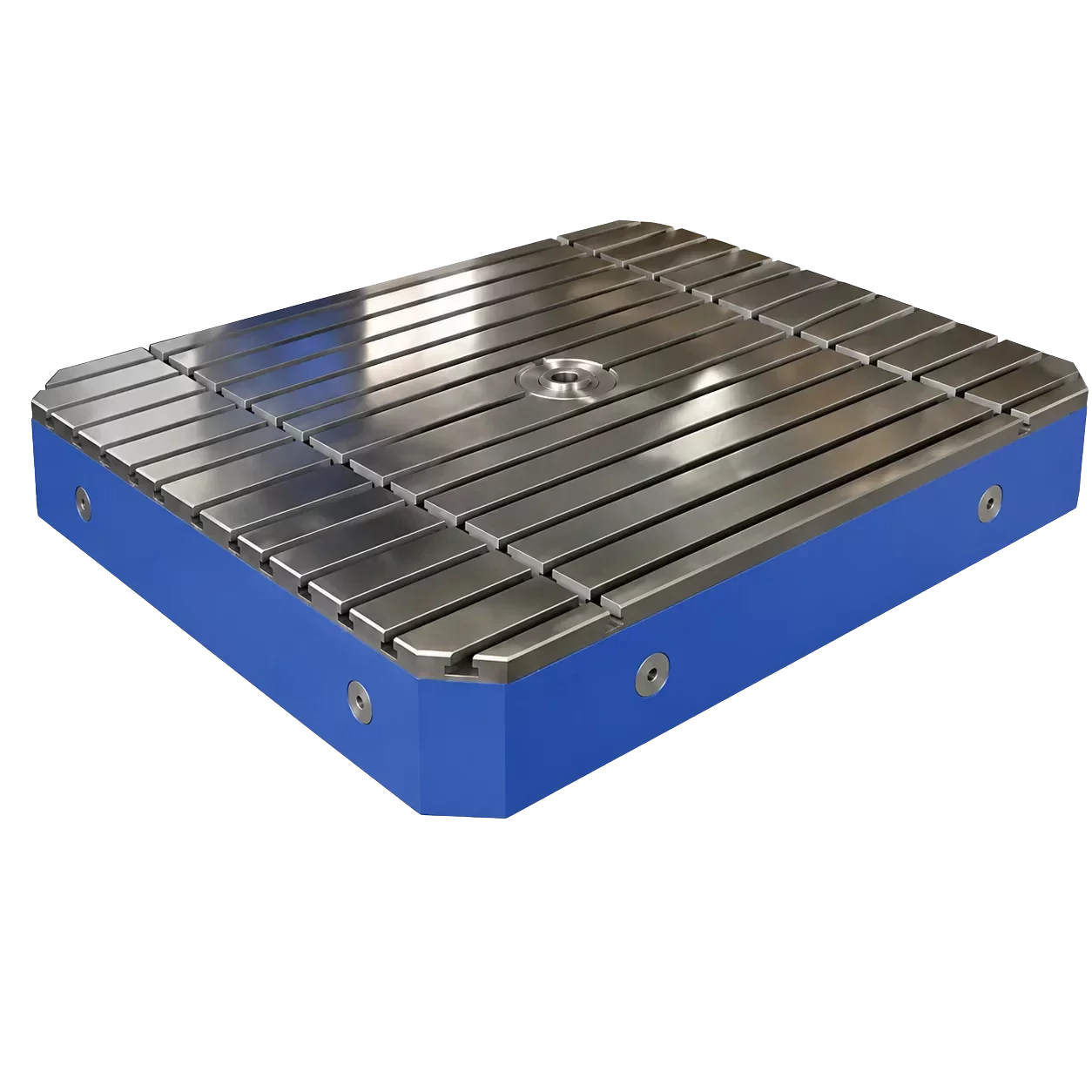

Model oferuje wrzeciono 110 mm, stół roboczy 1200 × 1400 mm z opcją 1800 × 1800 mm, przesuw osi X 2000 mm z opcją 3500 mm, przesuw osi Y 1600 mm z opcją 1800 / 2000 mm, przesuw osi Z/V 600 / 1200 mm oraz moc silnika wrzeciona 22 kW.
Zdjęcia i najważniejsze elementy modelu DBM-110T-CNC
Konstrukcja typu T i wygodna obsługa CNC
Wersja DBM-110T-CNC została zaprojektowana w układzie typu T, który zapewnia wysoką sztywność i wygodne ustawianie dużych detali. Taka konstrukcja jest szczególnie przydatna przy obróbce korpusów, ram, płyt, odlewów oraz elementów wymagających dokładnego pozycjonowania względem wrzeciona.
Solidna i sztywna konstrukcja żeliwna zwiększa stabilność obróbki. Prowadnice są precyzyjnie szlifowane, co zapewnia płynny przesuw i wysoką dokładność ruchu. Azotowane wrzeciono wytaczarskie wydłuża żywotność maszyny i zwiększa trwałość podczas pracy w cyklach produkcyjnych.
Przekładnia ułatwia uzyskanie dużego momentu obrotowego przy niskiej prędkości oraz wysokiej mocy przy większych prędkościach. Precyzyjne indeksowanie i blokowanie stołu pod różnymi kątami pozwala na dokładne ustawienie detalu podczas złożonych operacji obróbczych.
Najważniejsze właściwości DBM-110T-CNC
Solidna i sztywna konstrukcja żeliwna zapewnia stabilność podczas obróbki ciężkich oraz dużych detali.
Precyzyjnie szlifowane prowadnice zapewniają płynny ruch osi i dokładne prowadzenie podczas pracy.

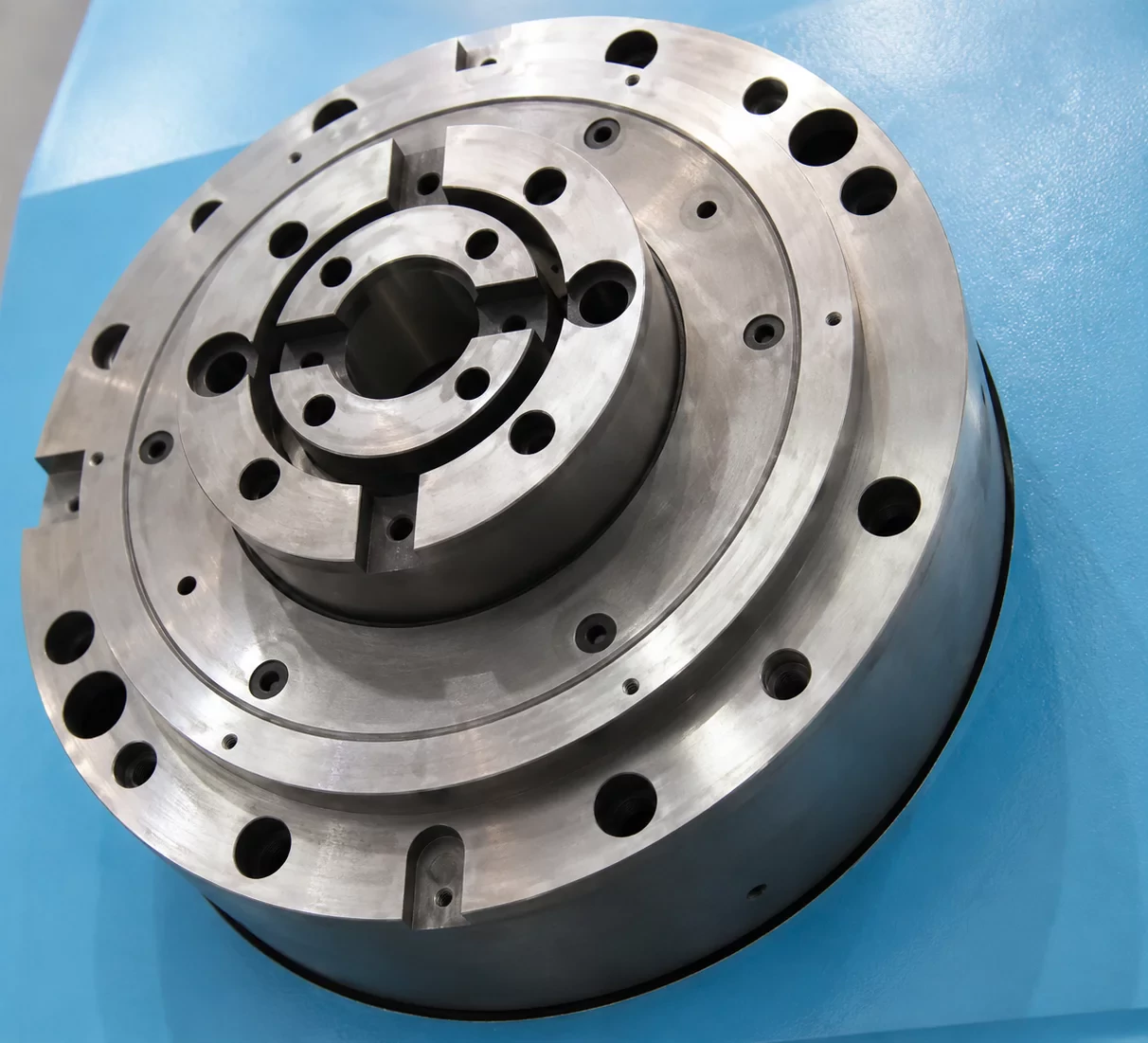

Azotowane wrzeciono wytaczarskie zwiększa trwałość wrzeciona i wydłuża żywotność maszyny.
Przekładnia wrzeciona umożliwia duży moment obrotowy przy niskiej prędkości oraz wysoką moc przy większych prędkościach.

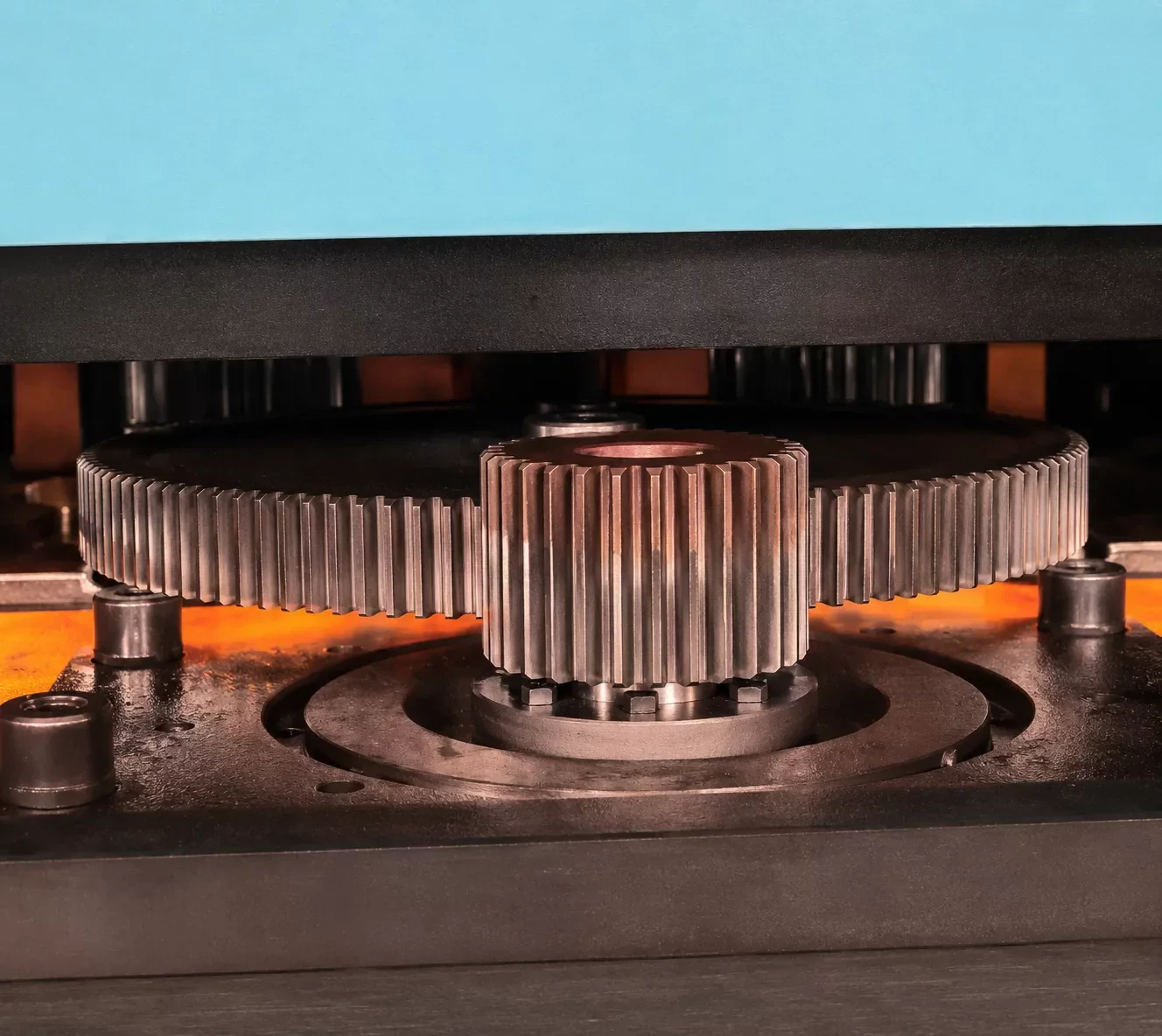

Precyzyjne indeksowanie stołu pozwala blokować stół pod różnymi kątami i dokładnie ustawiać detal.
Układ typu T zwiększa stabilność przy obróbce dużych korpusów, płyt i elementów konstrukcyjnych.

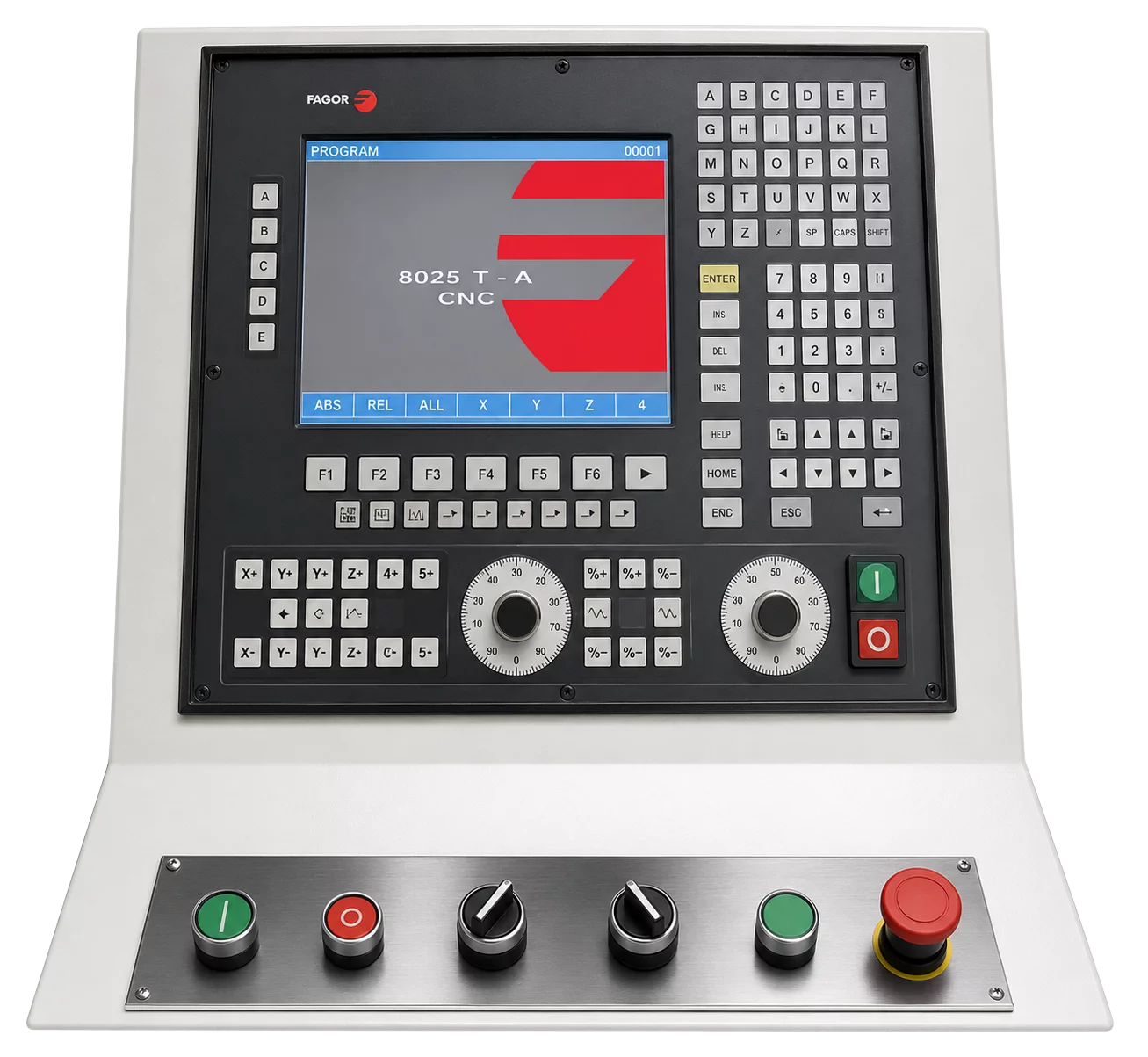

Sterowanie CNC umożliwia programowanie cykli, powtarzalną obróbkę i kontrolę najważniejszych osi maszyny.

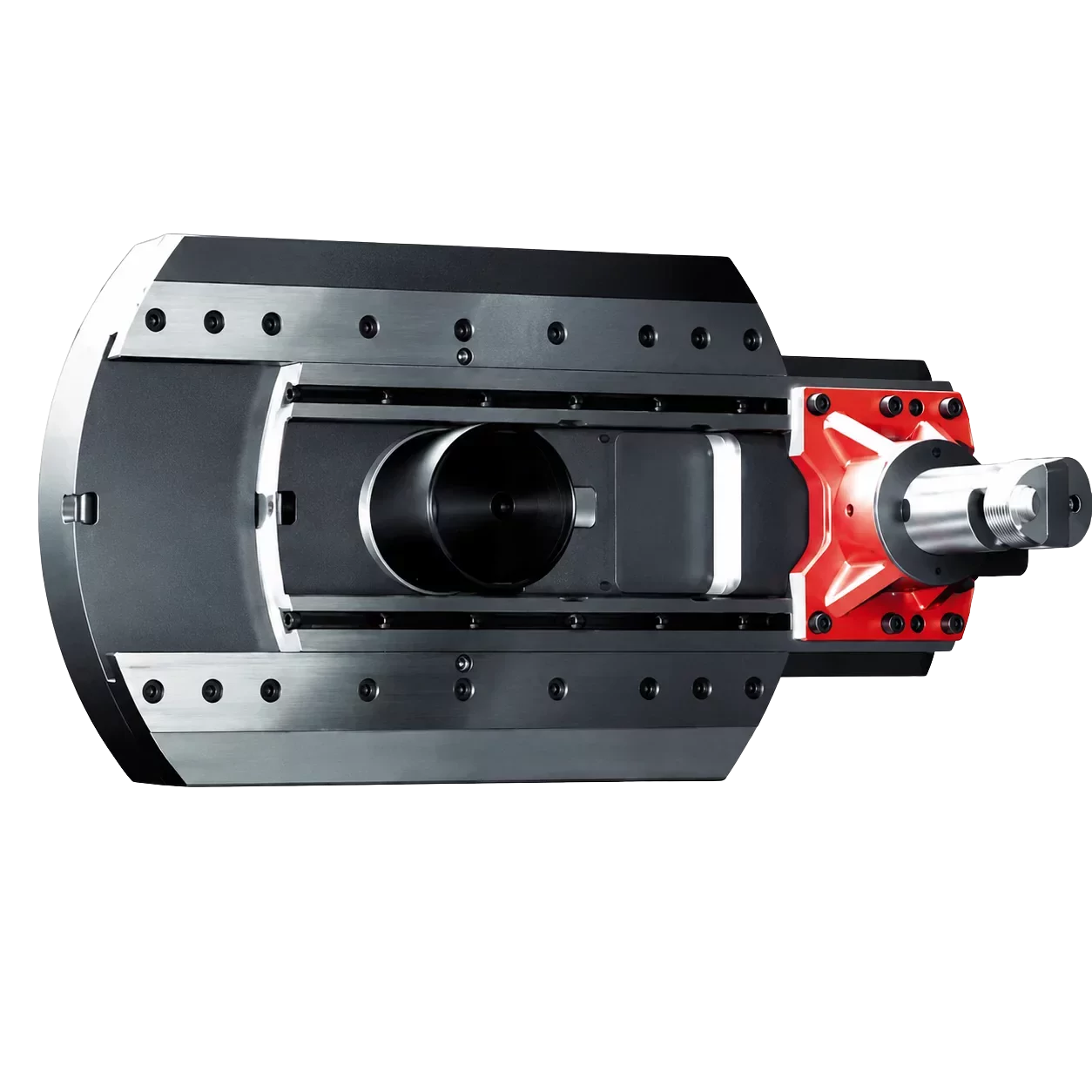

Głowica planująca rozszerza możliwości obróbki płaszczyzn, powierzchni montażowych oraz dużych detali.
Wyposażenie standardowe i opcjonalne
Wyposażenie standardowe — kliny i śruby fundamentowe, olejarka, narzędzia ręczne, instrukcje obsługi oraz podstawowe elementy potrzebne do uruchomienia i eksploatacji maszyny.
Wyposażenie CNC — centralny panel operatorski, sterowanie CNC, układ PLC, funkcje wspierające powtarzalną obróbkę oraz kontrolę osi.
Wyposażenie opcjonalne — większy stół 1800 × 1800 mm, wydłużony przesuw osi X do 3500 mm oraz zwiększony zakres osi Y do 1800 / 2000 mm.
Możliwość konfiguracji — maszyna może być dopasowana do wymagań technologicznych zakładu i rodzaju wykonywanych detali.
Szeroki zakres zastosowań wytaczarki DBM-110T-CNC
Dzięki układowi typu T, sztywnej konstrukcji, sterowaniu CNC, precyzyjnemu indeksowaniu stołu oraz mocnemu wrzecionu, DBM-110T-CNC znajduje zastosowanie w produkcji i regeneracji elementów wymagających dokładnej obróbki otworów, płaszczyzn i powierzchni montażowych.
Przemysł maszynowy — obróbka korpusów, ram, płyt i dużych elementów odlewanych.
Przemysł zaworów, pomp i łożysk — obróbka korpusów, gniazd, otworów montażowych i elementów precyzyjnych.
Energetyka i przemysł ciężki — przygotowanie otworów, płaszczyzn oraz elementów montażowych dużych komponentów.
Górnictwo, kolejnictwo i maszyny robocze — regeneracja oraz produkcja ciężkich części maszyn i konstrukcji.
Lotnictwo, motoryzacja i przemysł olejowy — obróbka dużych elementów konstrukcyjnych i technologicznych.
Zakłady obróbki CNC — wiercenie, wytaczanie, rozwiercanie, gwintowanie, frezowanie i obróbka płaszczyzn.
