Wytaczarka pozioma DBM-110L CNC 1100 × 1250 mm
Wytaczarka pozioma CNC DBM-110L-CNC
DBM-110L-CNC należy do serii uniwersalnych poziomych wytaczarek i frezarek CNC, przeznaczonych do wiercenia, pogłębiania, wytaczania, rozwiercania, planowania czołowego, gwintowania oraz frezowania.
Maszyna sprawdza się przy obróbce dużych korpusów, płyt, elementów konstrukcyjnych oraz detali wymagających dokładnej obróbki otworów. Solidna żeliwna konstrukcja, hartowane i szlifowane prowadnice, śruby kulowe, automatyczny układ smarowania, sterowanie CNC oraz stół roboczy 1100 × 1250 mm zapewniają stabilność, precyzję i wygodną obsługę w zakładach obróbki metalu, utrzymania ruchu, produkcji maszyn oraz regeneracji komponentów.
Model oferuje wrzeciono o średnicy 110 mm, stół 1100 × 1250 mm, obciążenie stołu 5 ton, przesuwy osi X/Y/Z 1600 / 1200 / 1400 mm, moc silnika wrzeciona 7.5 kW, sterowanie CNC, prowadnice hartowane i szlifowane, śruby kulowe oraz automatyczny układ smarowania.
Zdjęcia i najważniejsze elementy modelu DBM-110L-CNC
Sztywna konstrukcja i wygodna obsługa CNC
Maszyna składa się z łoża, kolumny przedniej, wrzeciennika, sań poprzecznych i wzdłużnych, stołu roboczego, kolumny tylnej oraz układu przeciwwagi z kołem pasowym. Wrzeciennik porusza się pionowo po prowadnicach kolumny, natomiast stół roboczy może przemieszczać się poprzecznie i wzdłużnie po łożu oraz obracać się w celu ustawienia detalu.
Solidna i sztywna konstrukcja żeliwna zwiększa stabilność obróbki. Prowadnice są hartowane i szlifowane, co zapewnia płynny przesuw oraz dłuższą żywotność maszyny. Wrzeciono wytaczarskie jest azotowane, dzięki czemu zachowuje wysoką trwałość podczas długiej pracy.
Wersja CNC posiada centralny panel operatorski ułatwiający obsługę i kontrolę procesu. Układ elektryczny wykorzystuje programowalny sterownik PLC, a blokowanie pozycji stołu pod kątem 0°, 90°, 180° i 270° pozwala na precyzyjne ustawienie detalu podczas obróbki.
Najważniejsze właściwości DBM-110L-CNC

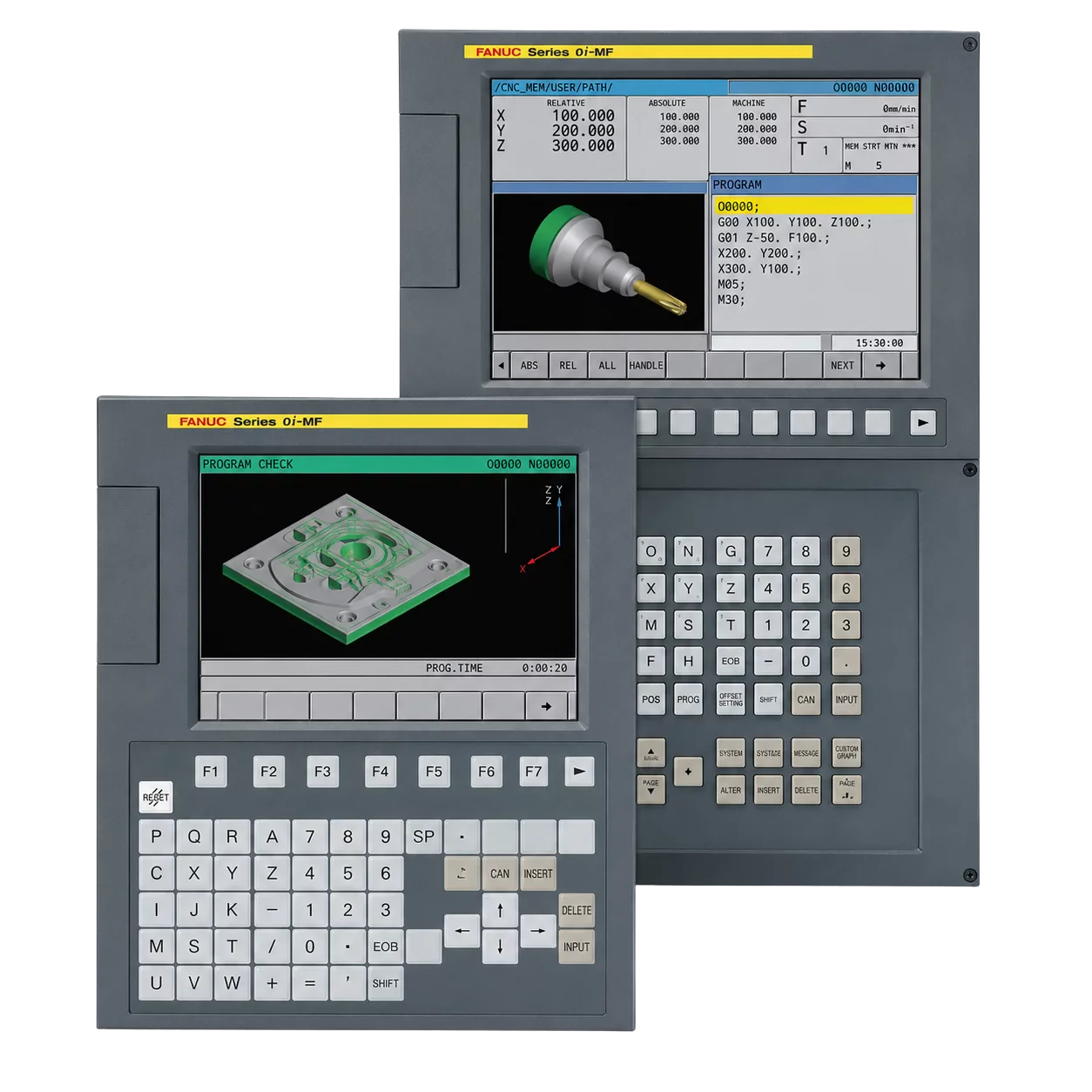

Sterowanie CNC — wygodne programowanie, powtarzalność obróbki i kontrola najważniejszych osi maszyny.

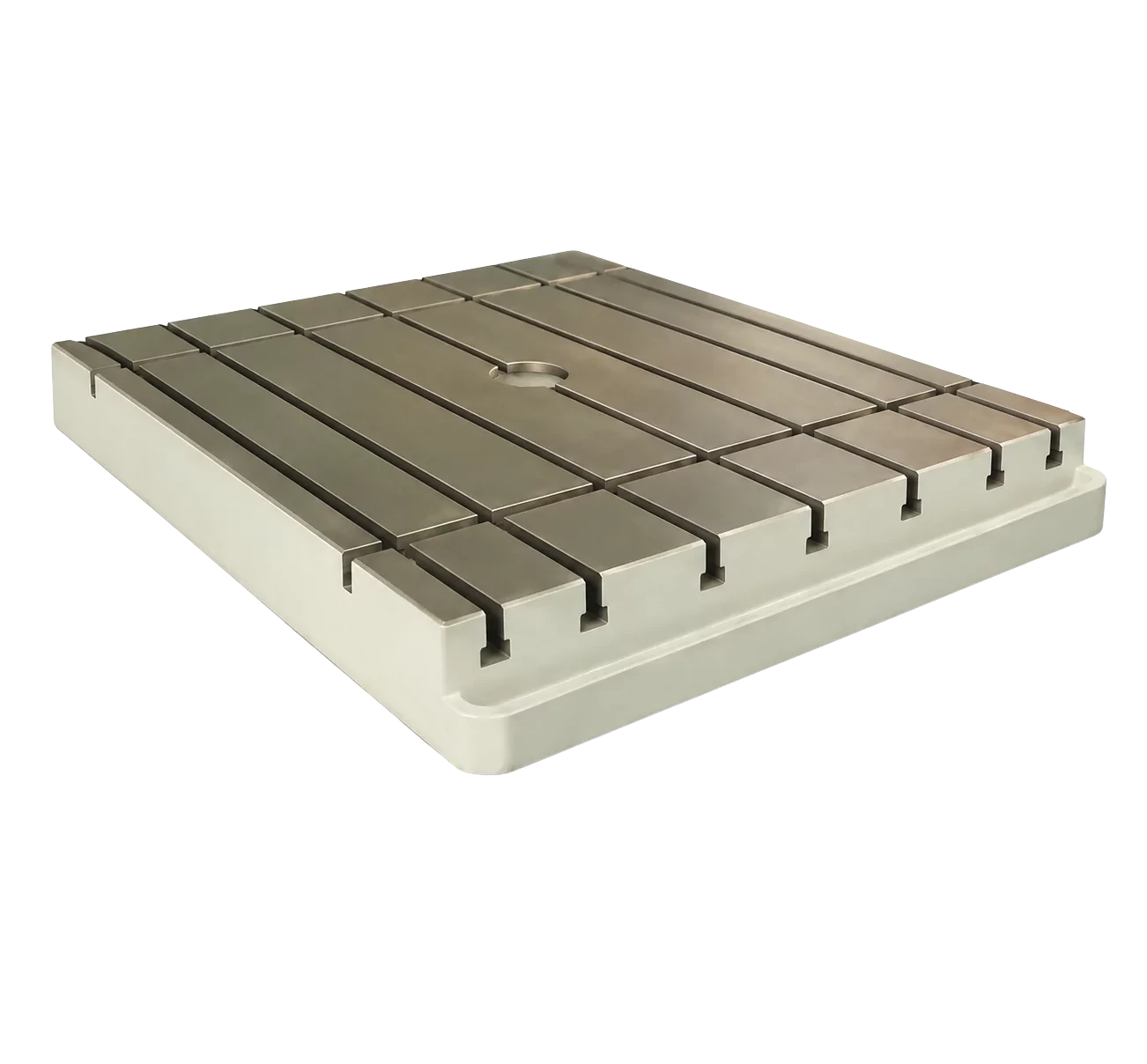

Stół 1100 × 1250 mm — większa powierzchnia robocza pozwala wygodniej mocować duże korpusy, płyty i elementy odlewane.
Rozszerzone przesuwy osi — zakres X/Y/Z 1600 / 1200 / 1400 mm zwiększa możliwości obróbki większych detali.
Solidna i sztywna konstrukcja żeliwna zapewnia stabilność podczas obróbki ciężkich oraz dużych detali.

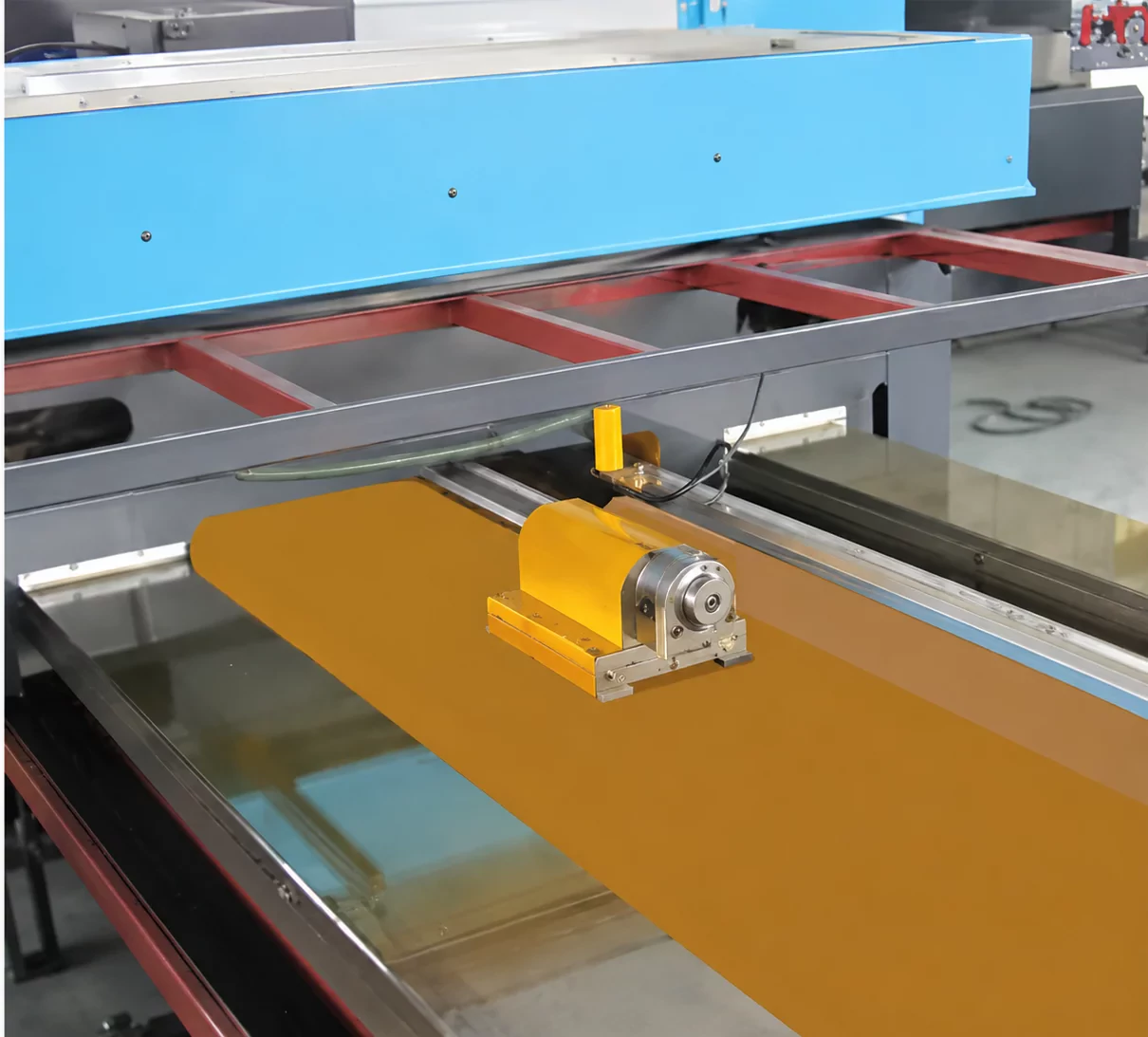

Elektrycznie hartowane i szlifowane prowadnice zapewniają płynny ruch, wysoką dokładność i dłuższą żywotność maszyny.
Azotowane wrzeciono wytaczarskie zwiększa trwałość wrzeciona i pozwala na długą pracę maszyny.

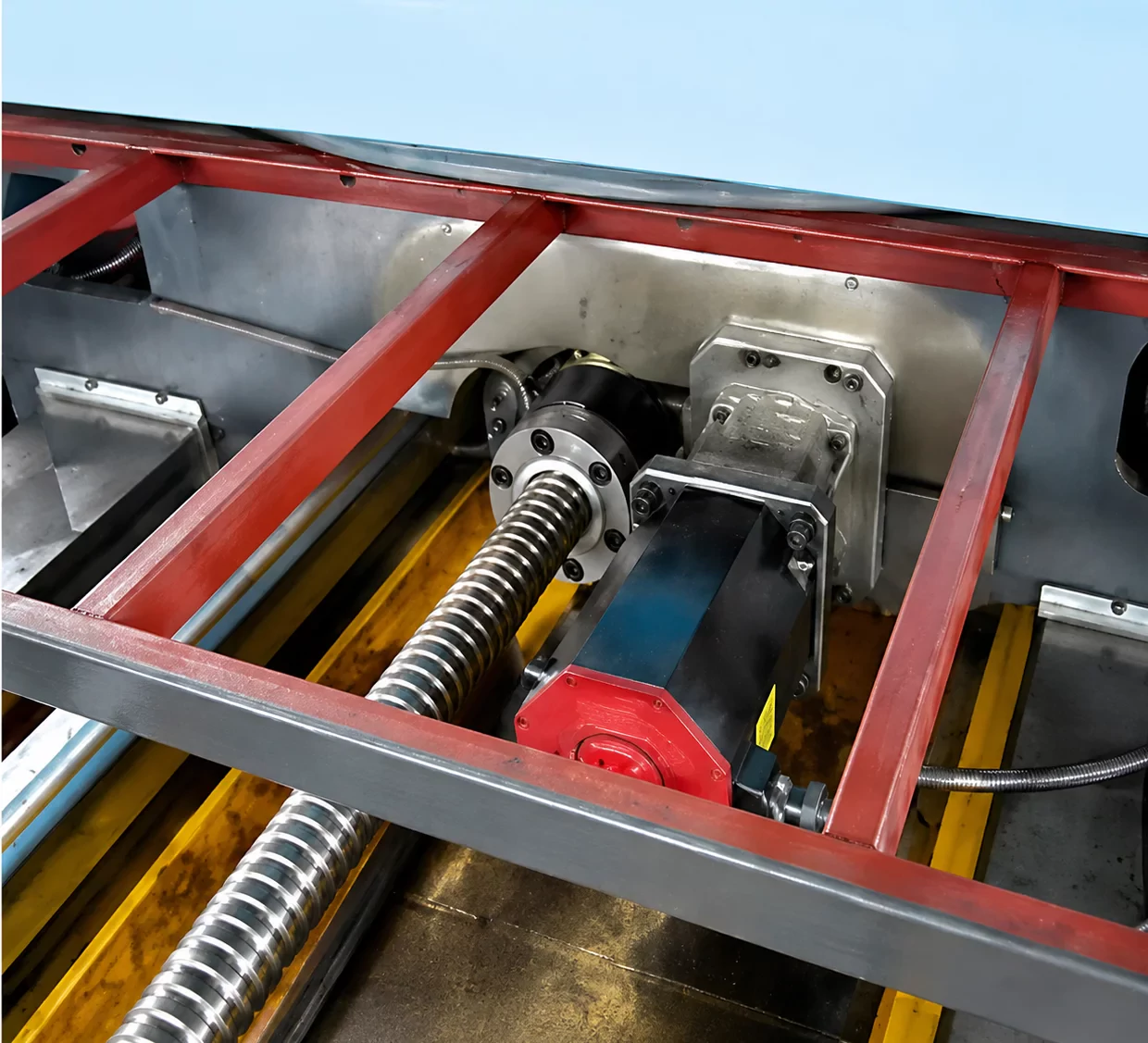

Śruby kulowe wspierają precyzyjny ruch osi i poprawiają powtarzalność pozycjonowania.

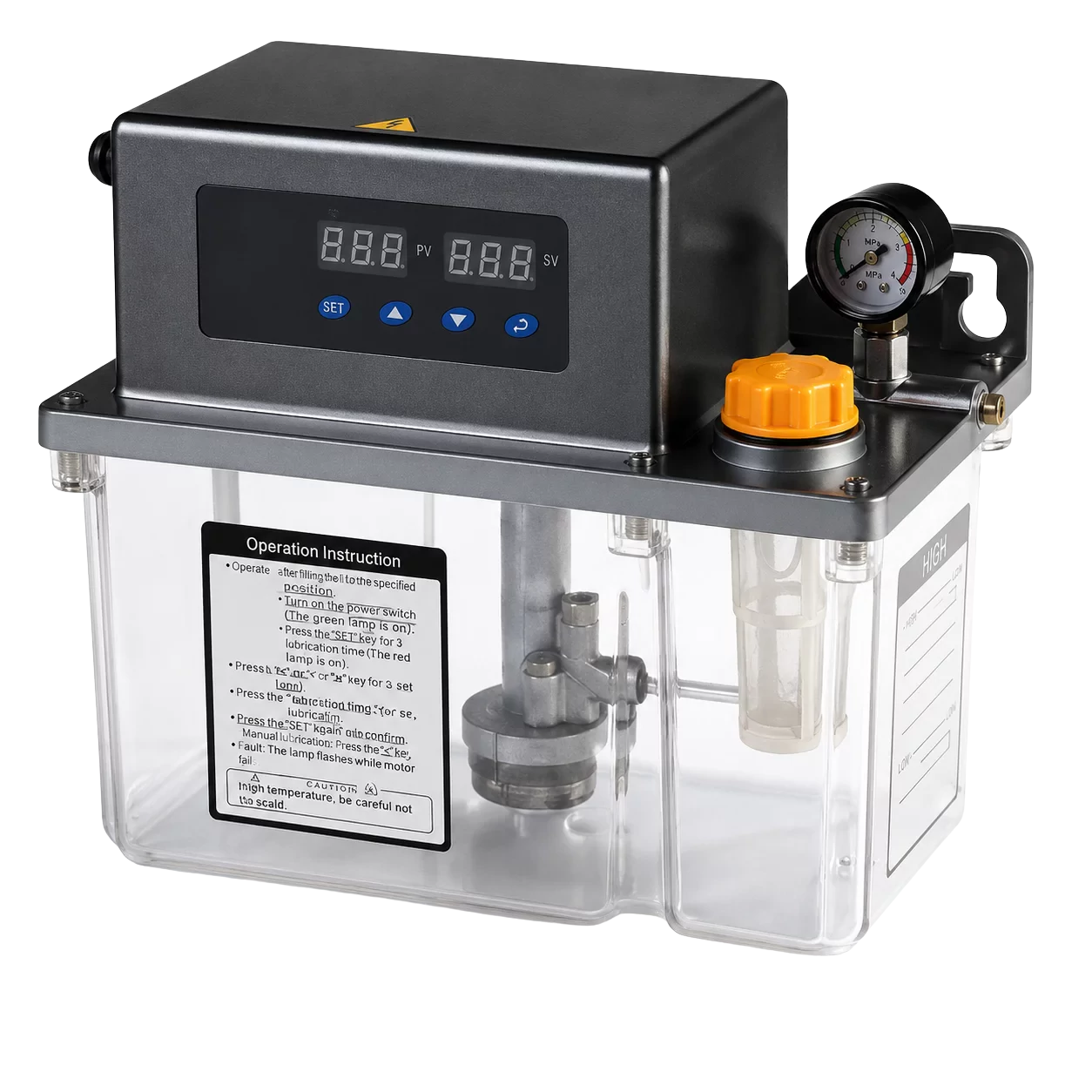

Automatyczny układ smarowania wspiera niezawodną pracę prowadnic i elementów ruchomych.
Wyposażenie standardowe i opcjonalne
Wyposażenie standardowe — kliny i śruby fundamentowe, olejarka, narzędzia ręczne, instrukcje obsługi oraz podstawowe elementy potrzebne do uruchomienia i eksploatacji maszyny.
Wyposażenie CNC — centralny panel operatorski, sterowanie CNC, układ PLC, śruby kulowe i funkcje wspierające powtarzalną obróbkę.
Wyposażenie opcjonalne — kątownik mocujący, koła zmianowe do gwintowania, wytaczadło / belka wytaczarska oraz inne elementy dobierane do konkretnego procesu obróbki.
Możliwość konfiguracji — maszyna może być dopasowana do wymagań technologicznych zakładu i rodzaju wykonywanych detali.
Szeroki zakres zastosowań wytaczarki DBM-110L-CNC
Dzięki sztywnej konstrukcji, sterowaniu CNC, większemu stołowi roboczemu, stabilnej pracy wrzeciona i nośności stołu 5 ton, DBM-110L-CNC znajduje zastosowanie w produkcji i regeneracji elementów wymagających powtarzalnej oraz dokładnej obróbki otworów.
Przemysł zaworów, pomp i łożysk — obróbka korpusów, gniazd, otworów montażowych i elementów precyzyjnych.
Lotnictwo, motoryzacja, energetyka wiatrowa i przemysł olejowy — obróbka dużych elementów konstrukcyjnych i technologicznych.
Generatory turbin wodnych i parowych — przygotowanie otworów, płaszczyzn oraz elementów montażowych dużych komponentów.
Górnictwo, kolejnictwo i maszyny do robót ziemnych — regeneracja oraz produkcja ciężkich części maszyn i konstrukcji.
Przemysł maszynowy — obróbka korpusów, ram, płyt i dużych elementów odlewanych.
Zakłady obróbki CNC — wiercenie, wytaczanie, rozwiercanie, gwintowanie, frezowanie i obróbka płaszczyzn.
