Tokarsko-frezarskie centrum obróbcze pionowe CNC DTL-14M 1400 mm jednokolumnowe
Tokarsko-frezarskie centrum obróbcze pionowe CNC to zaawansowana maszyna do precyzyjnej obróbki dużych detali, łącząca toczenie, frezowanie, wiercenie i gwintowanie w jednym stabilnym procesie technologicznym.
Tokarka Karuzelowa DTL-14M
DTL-14M to pionowa tokarka karuzelowa CNC w wersji jednokolumnowej, przeznaczona do precyzyjnej obróbki detali o maksymalnej średnicy toczenia do 1350 mm. Maszyna łączy funkcje toczenia z możliwością wykonywania operacji dodatkowych, takich jak frezowanie, wiercenie, gwintowanie oraz szlifowanie. Dzięki funkcjom turn-mill maszyna nadaje się nie tylko do toczenia, ale również do frezowania, wiercenia i gwintowania bardziej złożonych komponentów.
Model został zaprojektowany z myślą o stabilnej, sztywnej pracy oraz wysokiej dokładności. Zastosowano m.in. sztywną konstrukcję skrzynkową z żebrowaniem, precyzyjne łożyskowanie wrzeciona, przekładnię do dokładnego indeksowania osi C oraz opcjonalny automatyczny zmieniacz narzędzi ATC.
Model oferuje średnicę stołu 1000 mm, obciążenie stołu 4 t, maksymalną wysokość detalu 950 mm, moc silnika głównego 37/45 kW, wrzeciono z napędem, precyzyjną przekładnię 2-stopniową, układ hydrauliczny oraz możliwość doposażenia w automatyczny zmieniacz narzędzi ATC.
Zdjęcia i najważniejsze elementy modelu DTL-14M
Najważniejsze właściwości DTL-14M
Sztywna konstrukcja skrzynkowa z żebrowaniem zapewnia bardzo wysoką stabilność i odporność na obciążenia podczas obróbki.
Wstępnie napięte dwurzędowe łożysko wałeczkowe odpowiada za precyzyjny obrót wrzeciona i wysoką dokładność pracy.

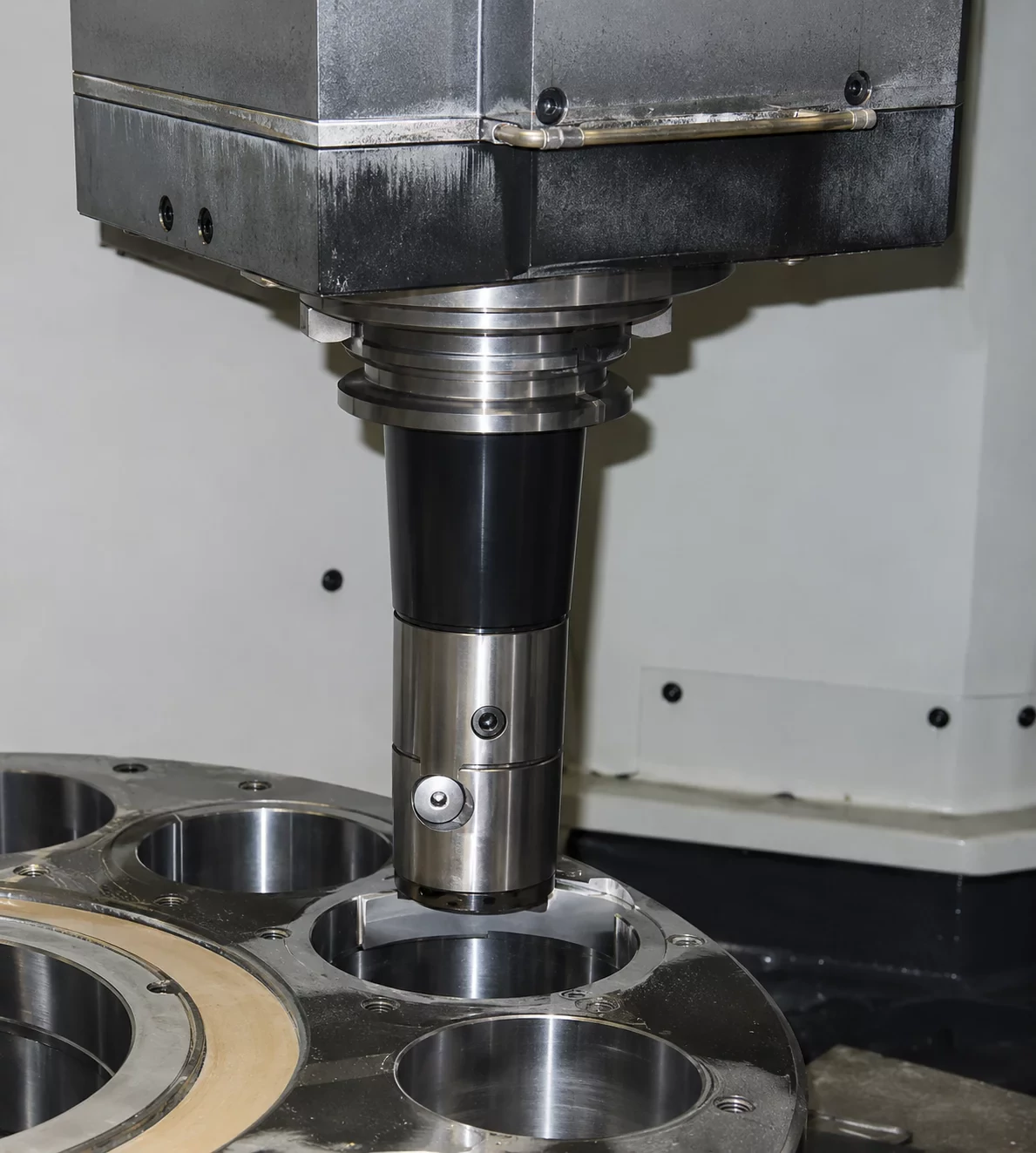

Wrzeciono z napędem z gniazdem ISO umożliwia frezowanie, wiercenie, gwintowanie, szlifowanie i inne operacje wielozadaniowe.

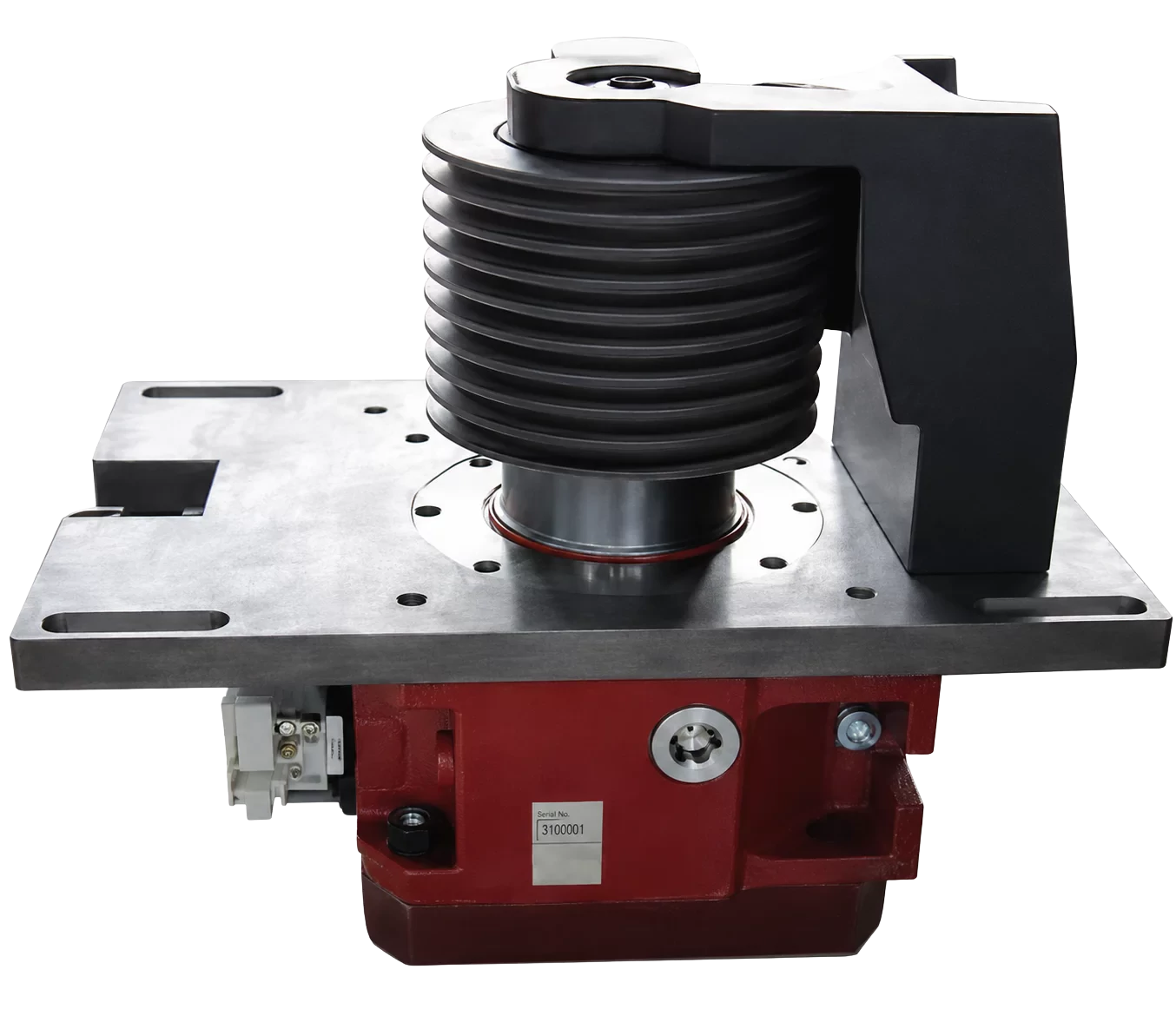

Precyzyjna przekładnia i mechanizm napędu zostały zastosowane dla dokładnego indeksowania osi C.
Automatyczny zmieniacz narzędzi ATC dostępny opcjonalnie usprawnia obróbkę wielonarzędziową i skraca czas przezbrojenia.

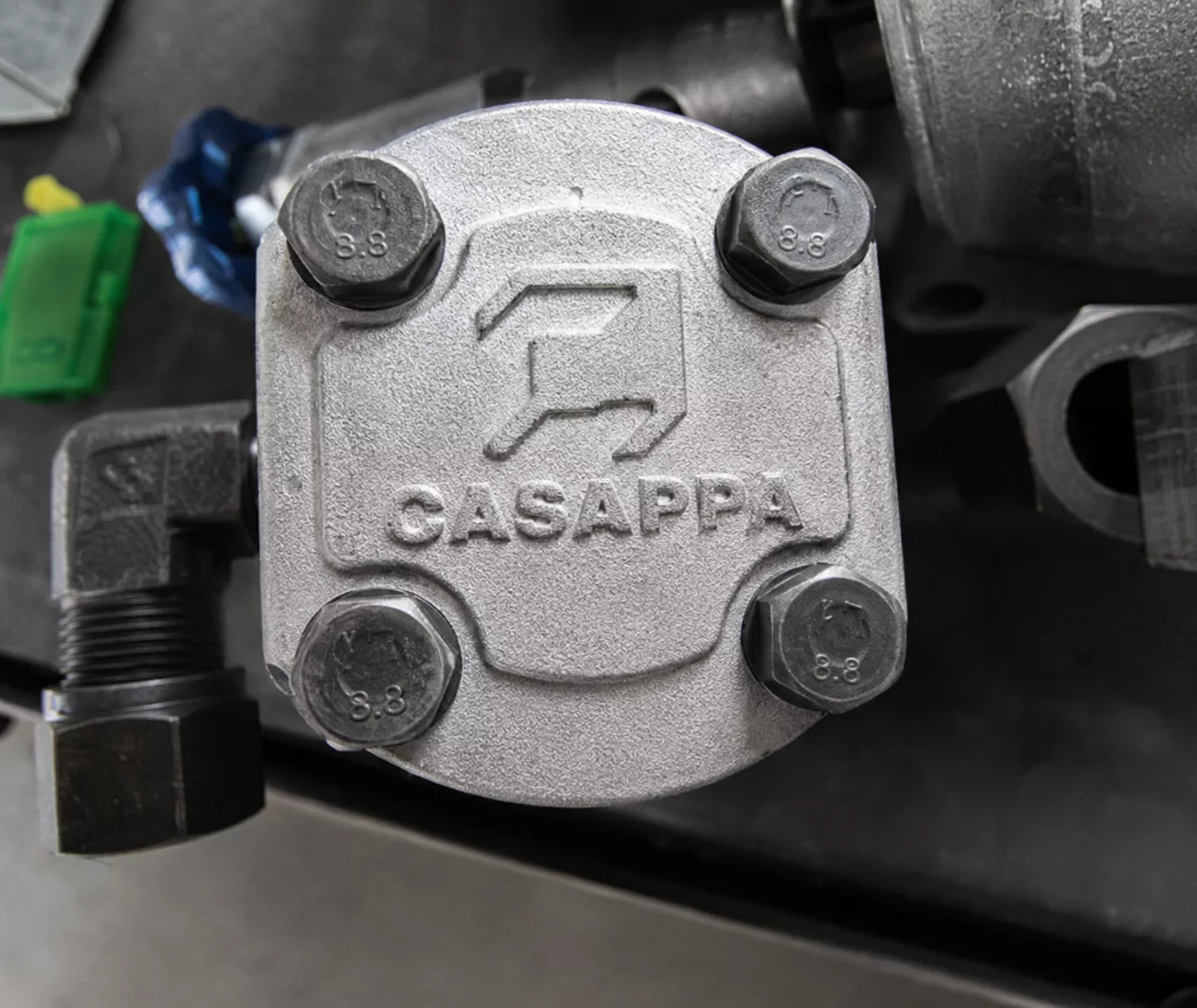

Hydrauliczne układy pomocnicze wspierają stabilną i bezpieczną pracę urządzenia w warunkach przemysłowych.
Gdzie sprawdzi się tokarka DTL-14M?
DTL-14M znajduje zastosowanie wszędzie tam, gdzie potrzebna jest precyzyjna tokarka pionowa CNC do obróbki detali o średnicy do 1350 mm i wysokości do 950 mm. Dzięki funkcjom turn-mill maszyna nadaje się nie tylko do toczenia, ale również do frezowania, wiercenia i gwintowania bardziej złożonych komponentów.

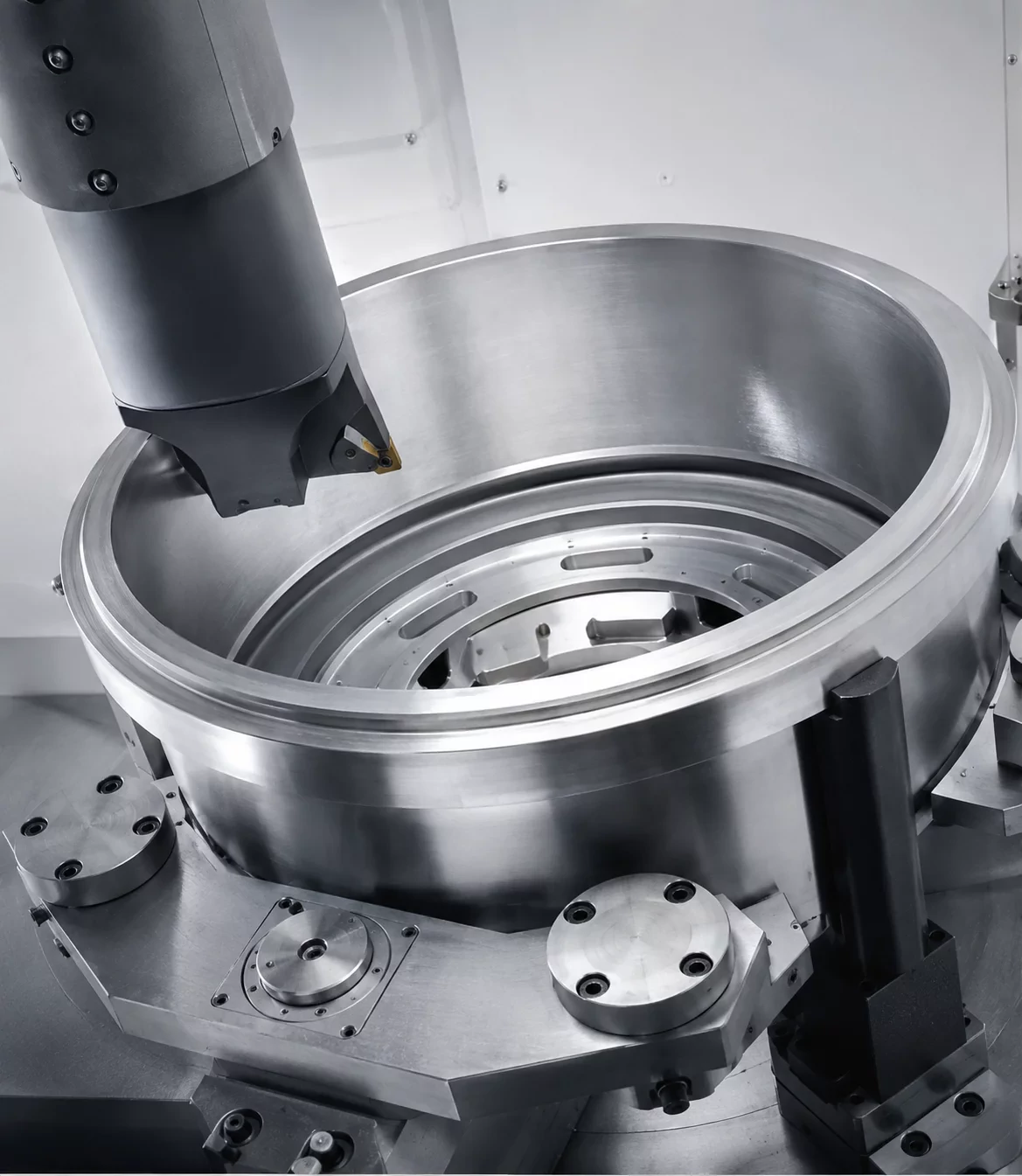

Obróbka tulei i pierścieni — dokładne toczenie elementów okrągłych i kołnierzowych.
Produkcja korpusów i obudów — stabilna obróbka części maszyn i komponentów przemysłowych.
Elementy wymagające wiercenia i frezowania — dzięki wrzecionu z napędem możliwa jest obróbka wielozadaniowa na jednej maszynie.
Zakłady produkcyjne i narzędziownie — do wydajnej seryjnej i jednostkowej obróbki detali o wysokiej dokładności.
