Jednokolumnowa Tokarka Karuzelowa DTL-23 CNC 2300 mm
Tokarka Karuzelowa DTL-23CNC 2300 mm jednokolumnowa

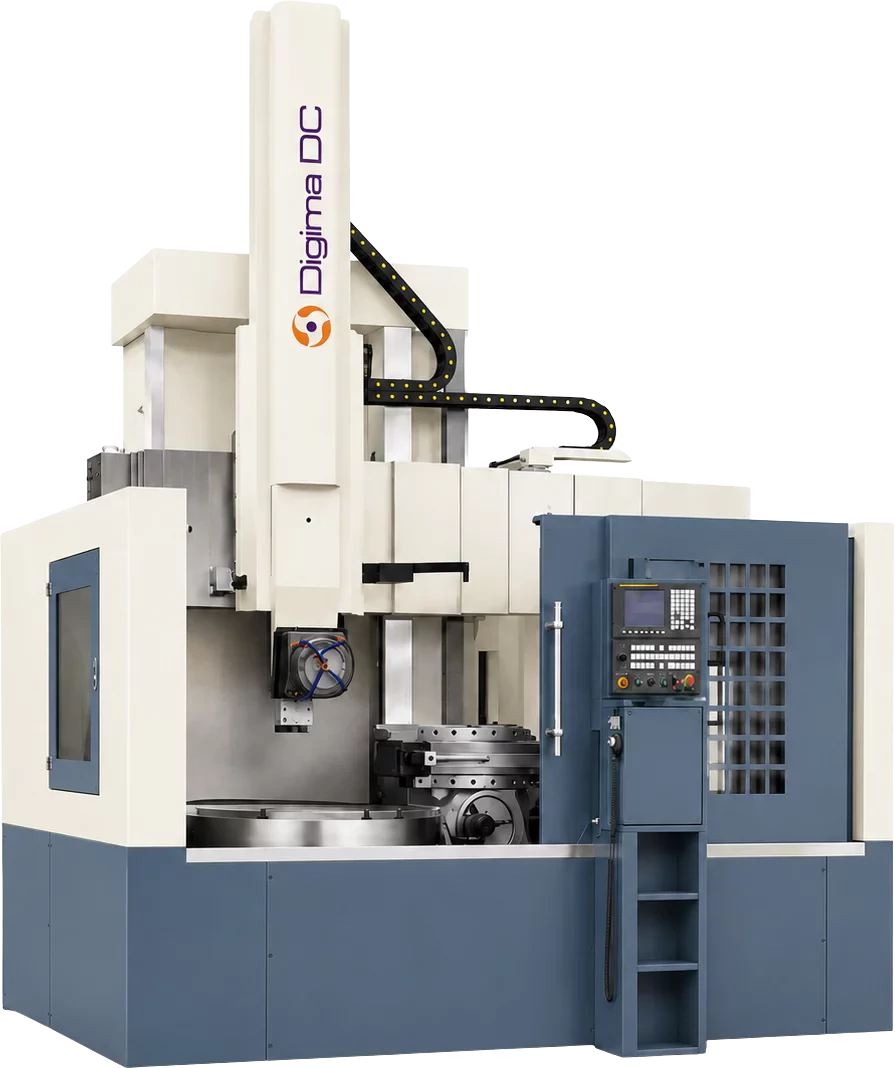

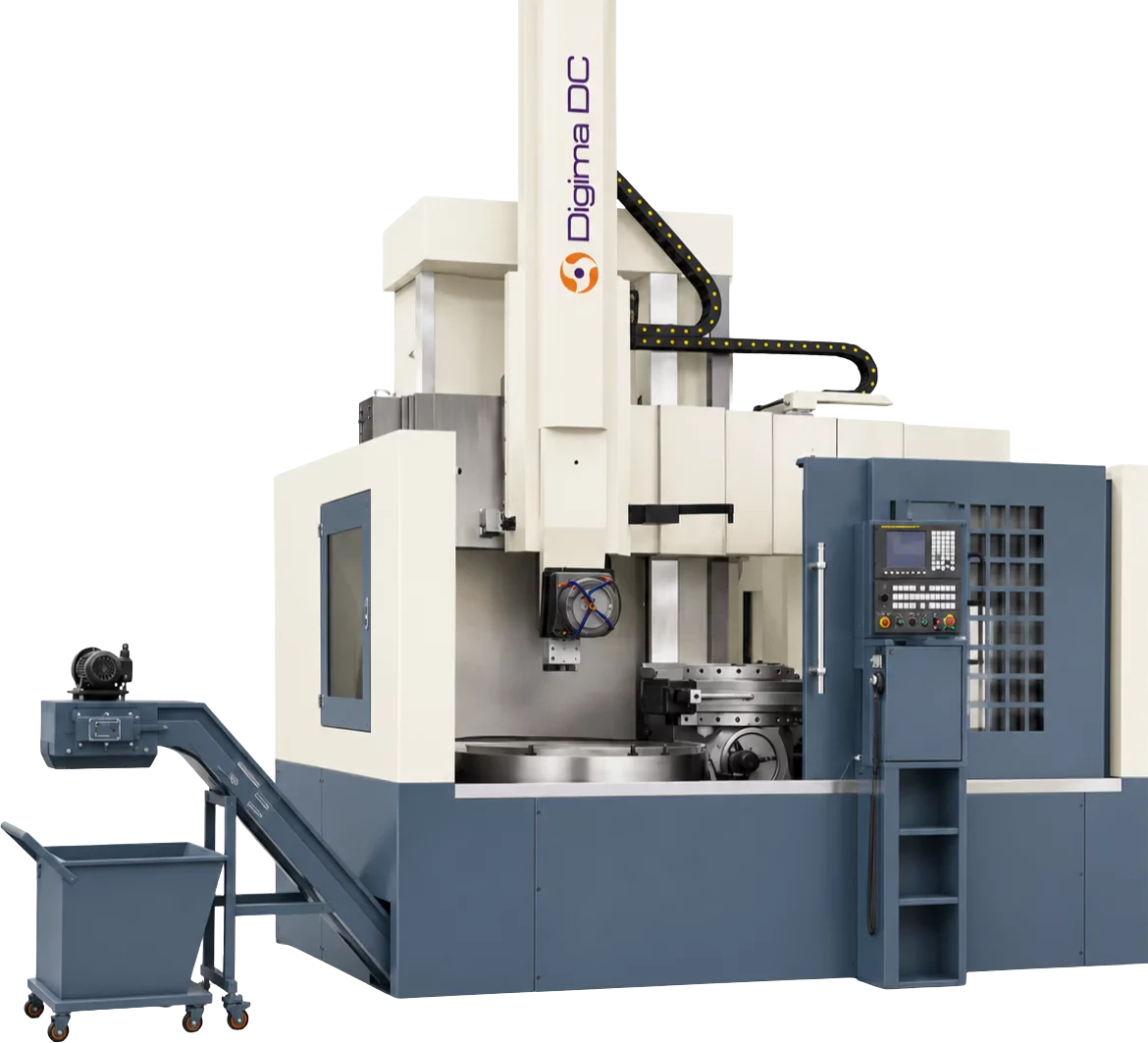

DTL-23CNC to tokarka karuzelowa jednokolumnowa pionowa CNC, przeznaczona do stabilnej i dokładnej obróbki elementów tarczowych, kołnierzy, pierścieni, kół, obudów oraz części przemysłowych wymagających sztywnego mocowania na stole obrotowym.
Maszyna została zaprojektowana z myślą o pracy produkcyjnej i warsztatowej. Solidne odlewy, sztywna konstrukcja, napęd główny AC z jednostką VDF oraz sterowanie CNC zapewniają wysoką powtarzalność, płynną regulację prędkości i dobrą jakość obróbki przy różnych materiałach.
Model oferuje maksymalną średnicę toczenia 2300 mm, stół 2000 mm, wysokość detalu 1600 mm z opcją 2000 mm, obciążenie stołu 10 t, zakres prędkości stołu 2,5–80 obr./min w 4 stopniach oraz silnik główny 45 kW.

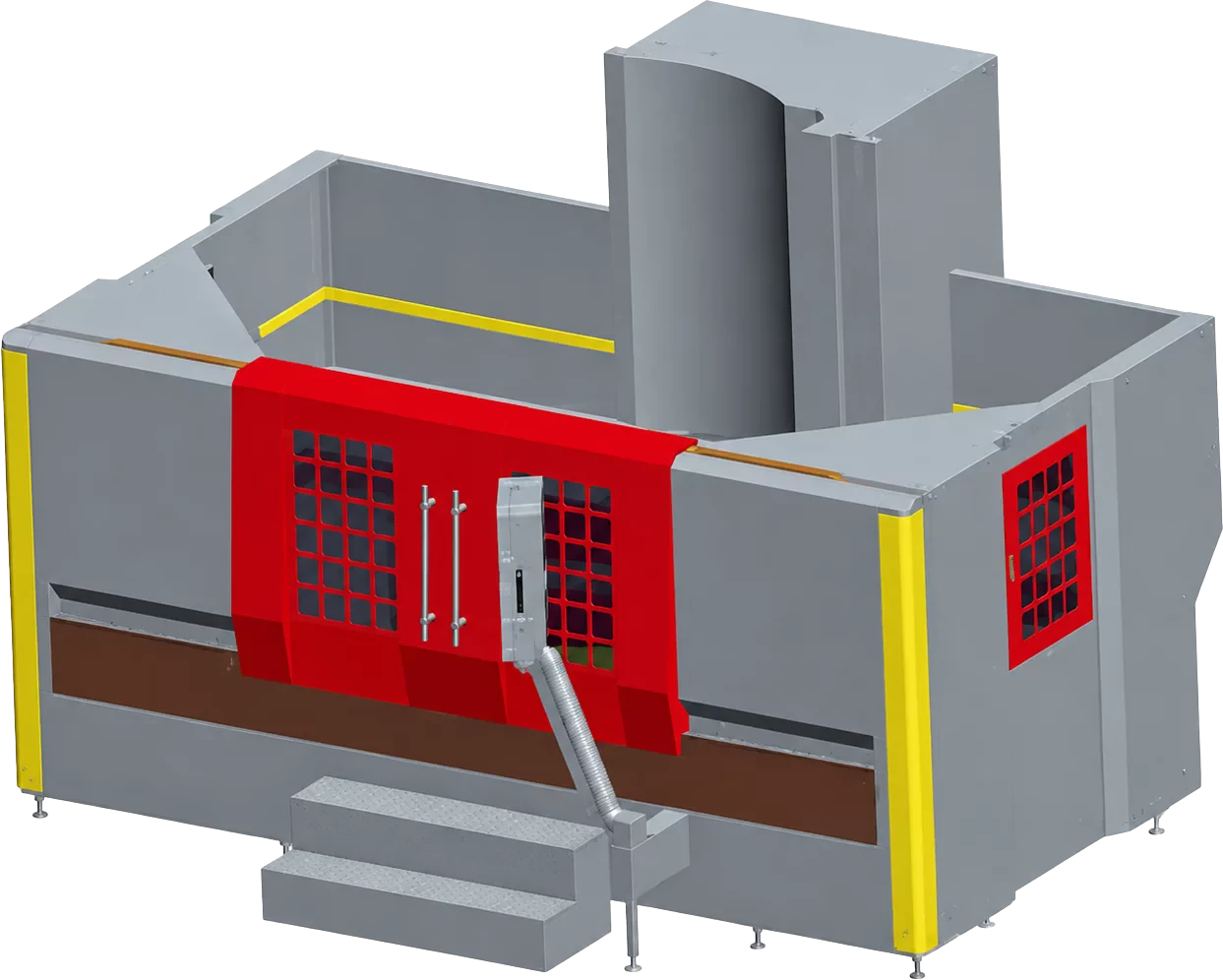

Przykład wyglądu tokarki w zabudowie oraz z odprowadzeniem wiórów
Wyposażenie standardowe, opcje oraz branże zastosowania DTL-23CNC
Wyposażenie w zestawie

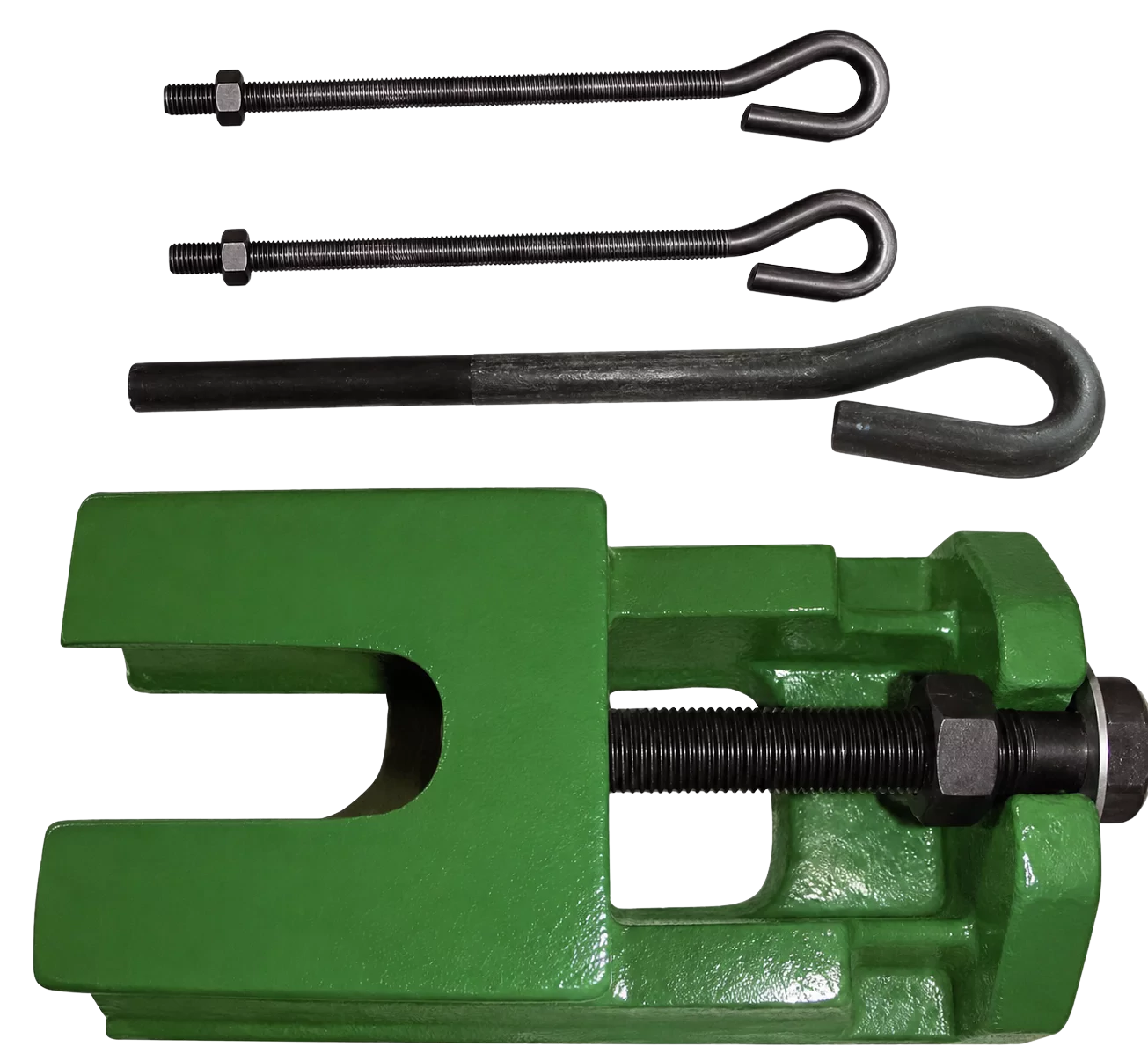

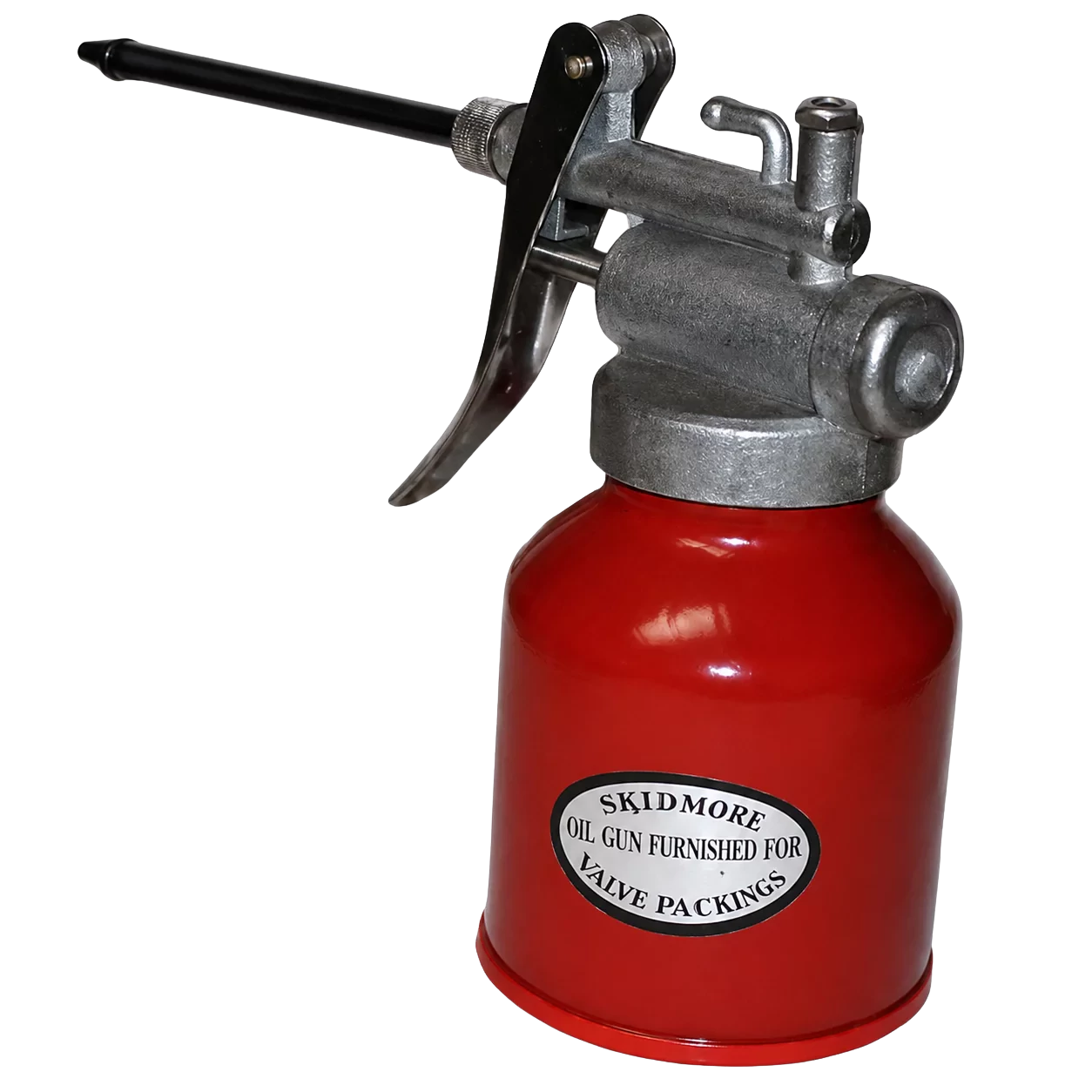

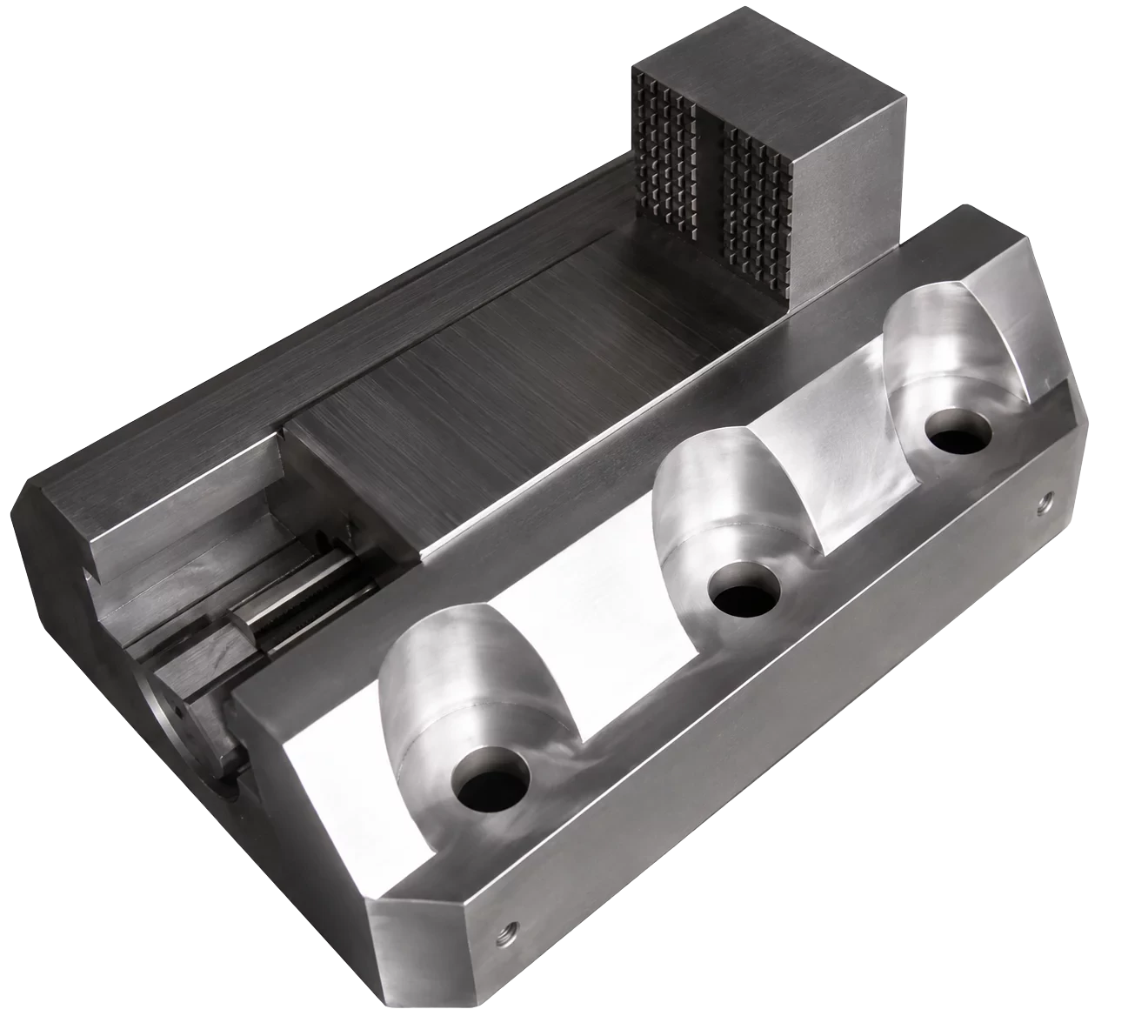

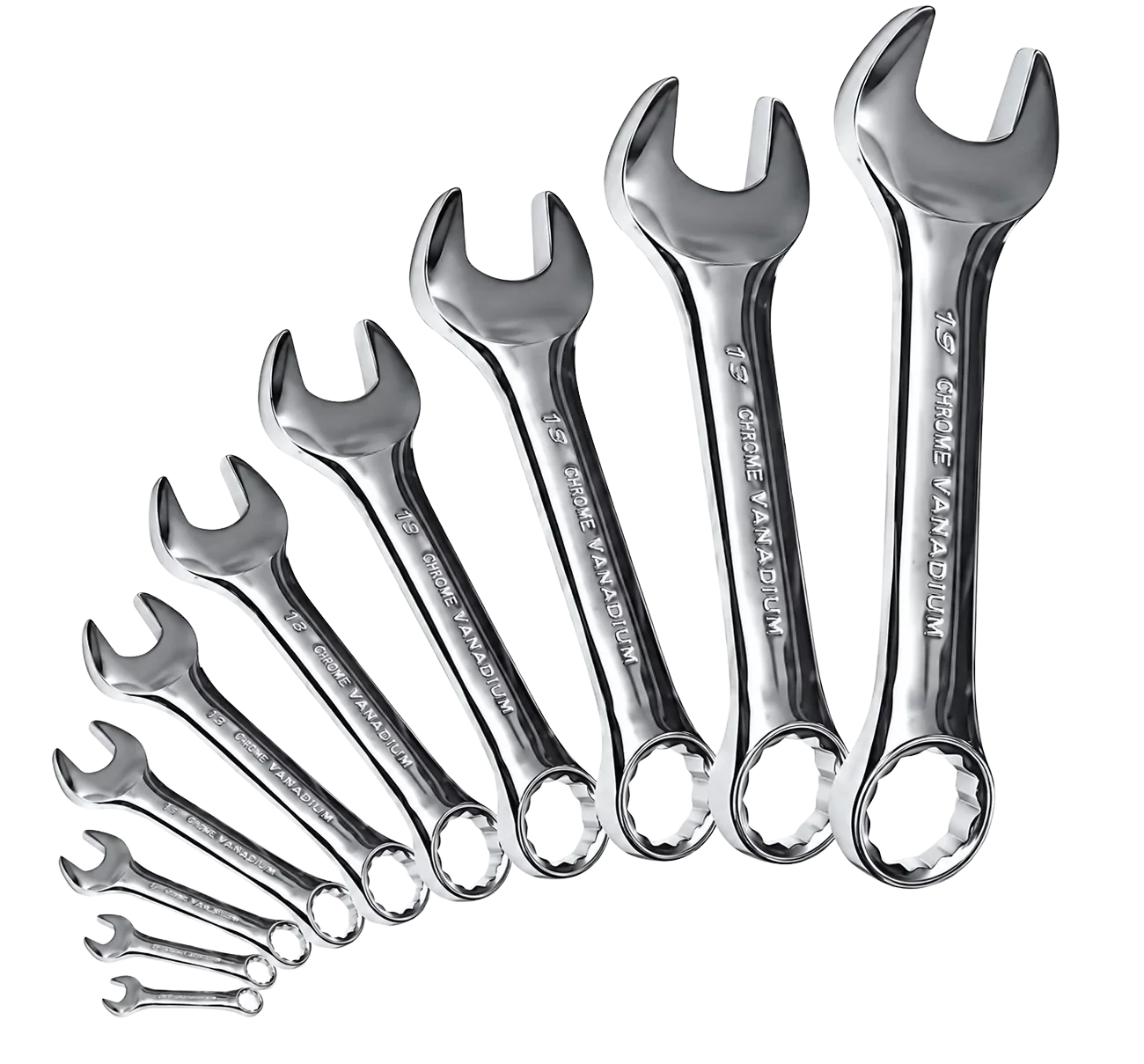

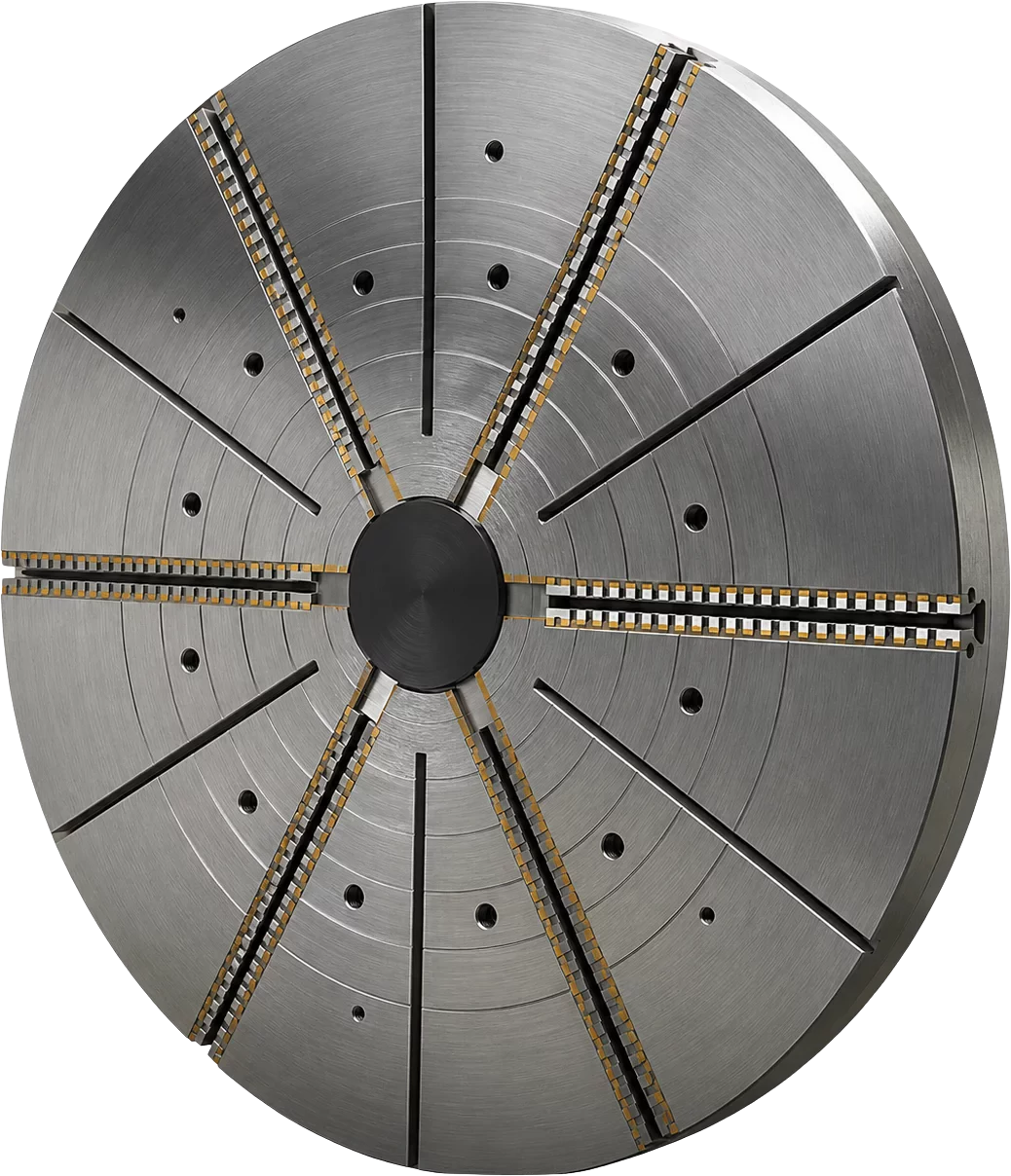

Co w standardzieElementy dostarczane razem z maszyną, potrzebne do podstawowego przygotowania stanowiska, mocowania detali, obsługi i bieżącej konserwacji tokarki.
Wyposażenie opcjonalne

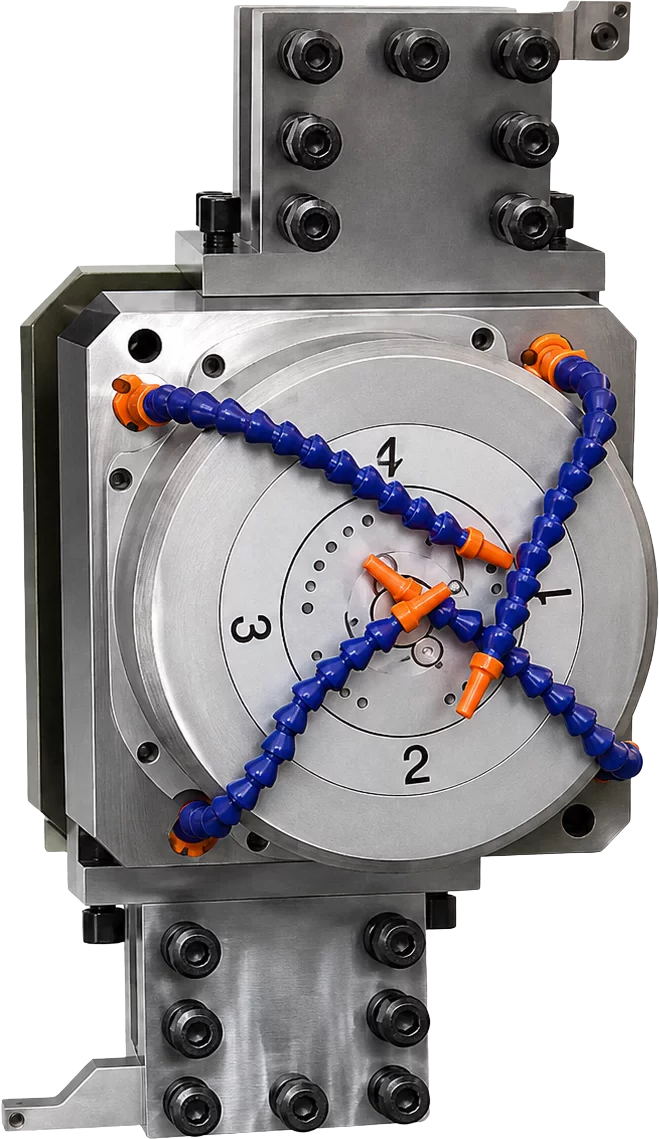

DodatkiElementy, które można dobrać opcjonalnie w zależności od konfiguracji maszyny, rodzaju produkcji, wymagań bezpieczeństwa oraz oczekiwanej automatyzacji procesu.
Przykładowe zastosowania

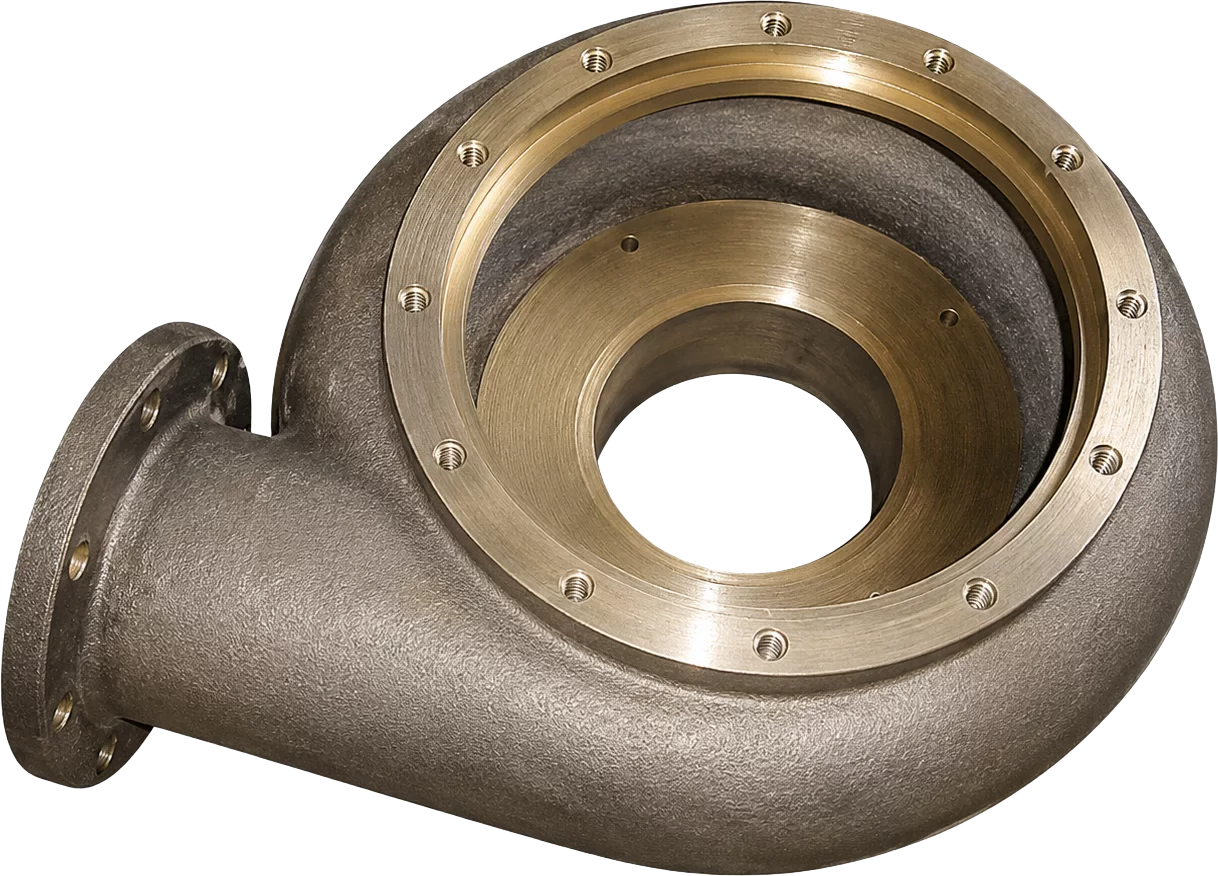

PrzemysłDTL-23CNC sprawdza się w obróbce elementów tarczowych, pierścieni, kołnierzy, korpusów oraz detali precyzyjnych stosowanych w różnych branżach przemysłowych.
Najważniejsze właściwości DTL-23CNC
Wysokiej jakości odlewy LEF / VSR oraz sztywna, symetryczna konstrukcja zapewniają stabilność podczas obróbki.
Silnik główny AC z jednostką VDF umożliwia płynną regulację prędkości i dopasowanie parametrów pracy do materiału.
Zmienna prędkość wrzeciona w każdym stopniu pozwala dostosować proces toczenia do różnych wymagań obróbczych.

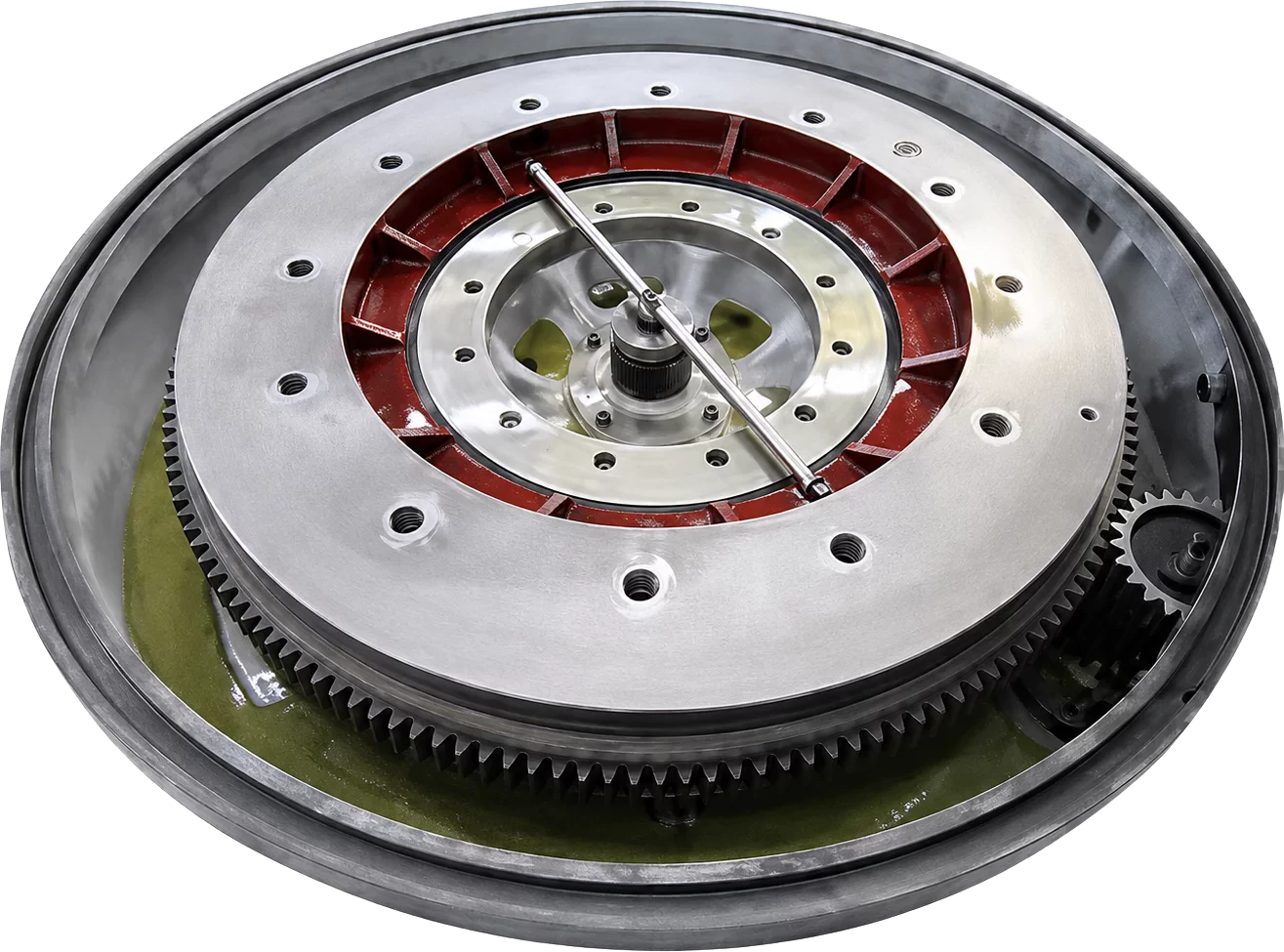

Łożyskowanie hydrostatyczne zapewnia dużą nośność stołu. Opcjonalnie dostępne jest łożysko rolkowe do wyższych prędkości.
Automatyczny, wymuszony układ smarowania prowadnic wspiera trwałość i płynną pracę maszyny.
Serwomotory i śruby kulowe odpowiadają za precyzyjne posuwy oraz powtarzalność pozycjonowania.
Precyzyjny enkoder obrotowy wrzeciona wspiera gwintowanie oraz funkcję CSS, czyli stałą prędkość skrawania.
Sterowanie CNC Siemens SINUMERIK 828D / 840D z kolorowym monitorem TFT ułatwia obsługę i kontrolę procesu.
Gdzie sprawdzi się tokarka DTL-23CNC?
DTL-23CNC sprawdzi się przy obróbce detali, które ze względu na masę, średnicę lub kształt najlepiej mocować na poziomym stole obrotowym. To praktyczne rozwiązanie dla firm wykonujących toczenie elementów tarczowych, pierścieni, kołnierzy, obudów, kół oraz komponentów technicznych.
Produkcja kołnierzy i pierścieni — stabilna obróbka detali okrągłych i tarczowych.
Przemysł maszynowy — toczenie korpusów, obudów i precyzyjnych elementów technicznych.
Energetyka i transport — obróbka elementów napędowych, tarcz, piast i części konstrukcyjnych.
Zakłady obróbki CNC — powtarzalna produkcja i obróbka detali do średnicy 2300 mm.
