Stempel 90° 100T/M 10.150
Stempel 10.150
Stempel 10.150 to narzędzie górne przeznaczone do pracy w prasach krawędziowych. Profil stempla pozwala na wykonywanie precyzyjnych gięć pod kątem 90°, z promieniem końcówki R3.
Według rysunku technicznego maksymalne obciążenie narzędzia wynosi 100 ton na metr. Stempel posiada charakterystyczny profil roboczy z wymiarami bazowymi 27 mm, 97 mm oraz 67 mm.
Profil 10.150 sprawdzi się jako narzędzie górne w procesach gięcia blach, gdzie wymagana jest powtarzalność, stabilność i odpowiednia nośność narzędzia.
Najważniejsze cechy stempla 10.150
Profil 10.150
Oznaczenie profilu narzędzia według rysunku technicznego: 10.150.
Nośność 100 t/m
Maksymalne dopuszczalne obciążenie narzędzia wynosi 100 ton na metr.
Kąt 90°
Geometria końcówki stempla została przygotowana do gięcia pod kątem 90°.
Promień R3
Końcówka robocza posiada promień R3, co wpływa na promień wewnętrzny giętego detalu.
Profil mocowania
Kształt górnej części narzędzia odpowiada standardowemu mocowaniu stosowanemu w prasach krawędziowych.

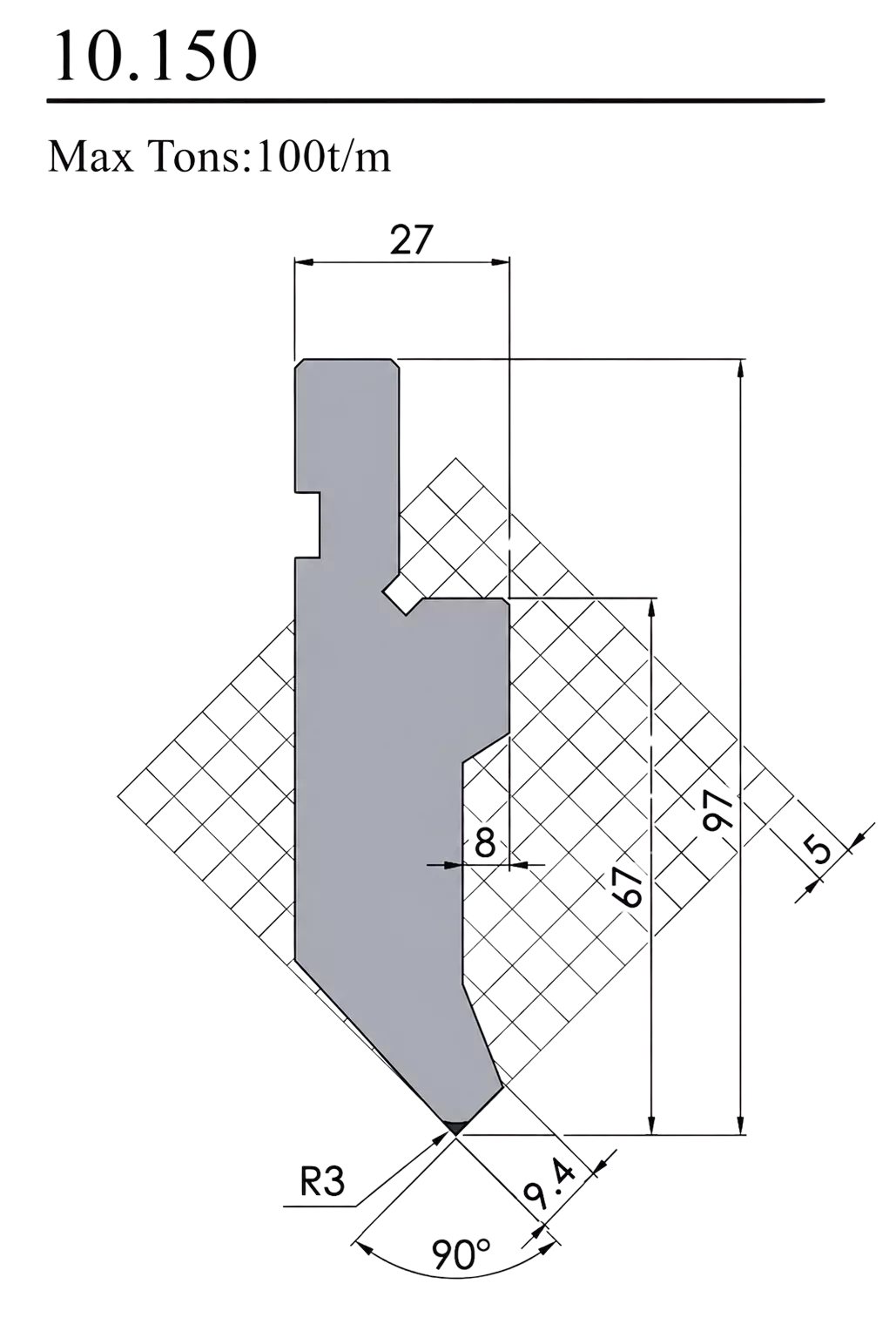

Rysunek wymiarowy
Wymiary profilu mogą być wykorzystane do weryfikacji kompatybilności z posiadaną prasą i uchwytem.
Specyfikacja techniczna stempla 10.150
| Parametr | Wartość z rysunku |
|---|---|
| Typ narzędzia | Stempel / narzędzie górne do prasy krawędziowej |
| Oznaczenie profilu | 10.150 |
| Maksymalne obciążenie | 100 t/m |
| Kąt roboczy | 90° |
| Promień końcówki | R3 |
| Szerokość górnej części profilu | 27 mm |
| Wysokość całkowita profilu | 97 mm |
| Wysokość robocza | 67 mm |
| Wymiar bocznego podcięcia | 8 mm |
| Wymiar przy końcówce | 9,4 mm |
| Dodatkowy wymiar profilu | 5 mm |
