Stempel 88° 100T/M 10.130
Stempel 10.130
Stempel 10.130 to narzędzie górne przeznaczone do pracy w prasach krawędziowych. Profil stempla umożliwia wykonywanie gięć pod kątem 88°, z promieniem końcówki R3.

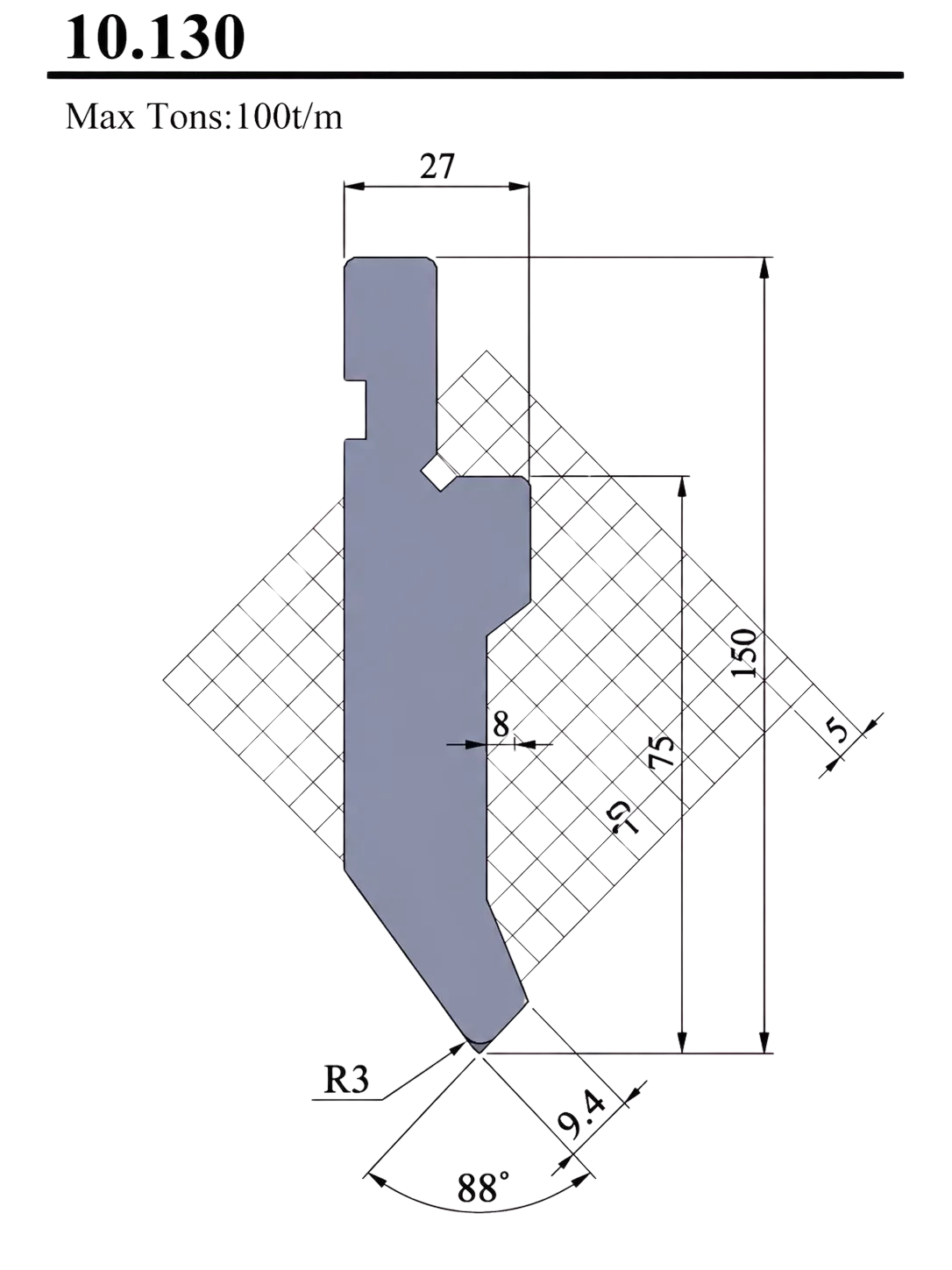

Zgodnie z rysunkiem technicznym maksymalne obciążenie narzędzia wynosi 100 ton na metr. Profil stempla posiada szerokość górną 27 mm oraz wysokość całkowitą 150 mm. Na rysunku widoczny jest także wymiar roboczy 75 mm.
Profil 10.130 sprawdzi się przy gięciu detali wymagających wysokiej nośności, większego promienia końcówki oraz stabilnego prowadzenia narzędzia podczas pracy.
Najważniejsze cechy stempla 10.130
Profil 10.130
Oznaczenie profilu narzędzia według rysunku technicznego: 10.130.
Nośność 100 t/m
Maksymalne dopuszczalne obciążenie narzędzia wynosi 100 ton na metr.
Kąt 88°
Geometria końcówki stempla umożliwia gięcie materiału pod kątem 88°.
Promień R3
Końcówka robocza z promieniem R3 pozwala uzyskać większy promień gięcia detalu.
Wysokość 150 mm
Całkowita wysokość profilu wynosi 150 mm zgodnie z rysunkiem technicznym.
Wymiar roboczy 75 mm
Na rysunku wskazano wymiar roboczy 75 mm, istotny przy doborze narzędzia do prasy.
Specyfikacja techniczna stempla 10.130
| Parametr | Wartość z rysunku |
|---|---|
| Typ narzędzia | Stempel / narzędzie górne do prasy krawędziowej |
| Oznaczenie profilu | 10.130 |
| Maksymalne obciążenie | 100 t/m |
| Kąt roboczy | 88° |
| Promień końcówki | R3 |
| Szerokość górnej części profilu | 27 mm |
| Wysokość całkowita profilu | 150 mm |
| Wymiar roboczy | 75 mm |
| Wymiar bocznego podcięcia | 8 mm |
| Wymiar przy końcówce | 9,4 mm |
| Dodatkowy wymiar profilu | 5 mm |
