Stempel 85° 80T/M 10.105
Stempel 10.105
Stempel 10.105 to narzędzie górne przeznaczone do pracy w prasach krawędziowych. Profil stempla umożliwia wykonywanie gięć pod kątem 85°, z promieniem końcówki R1.

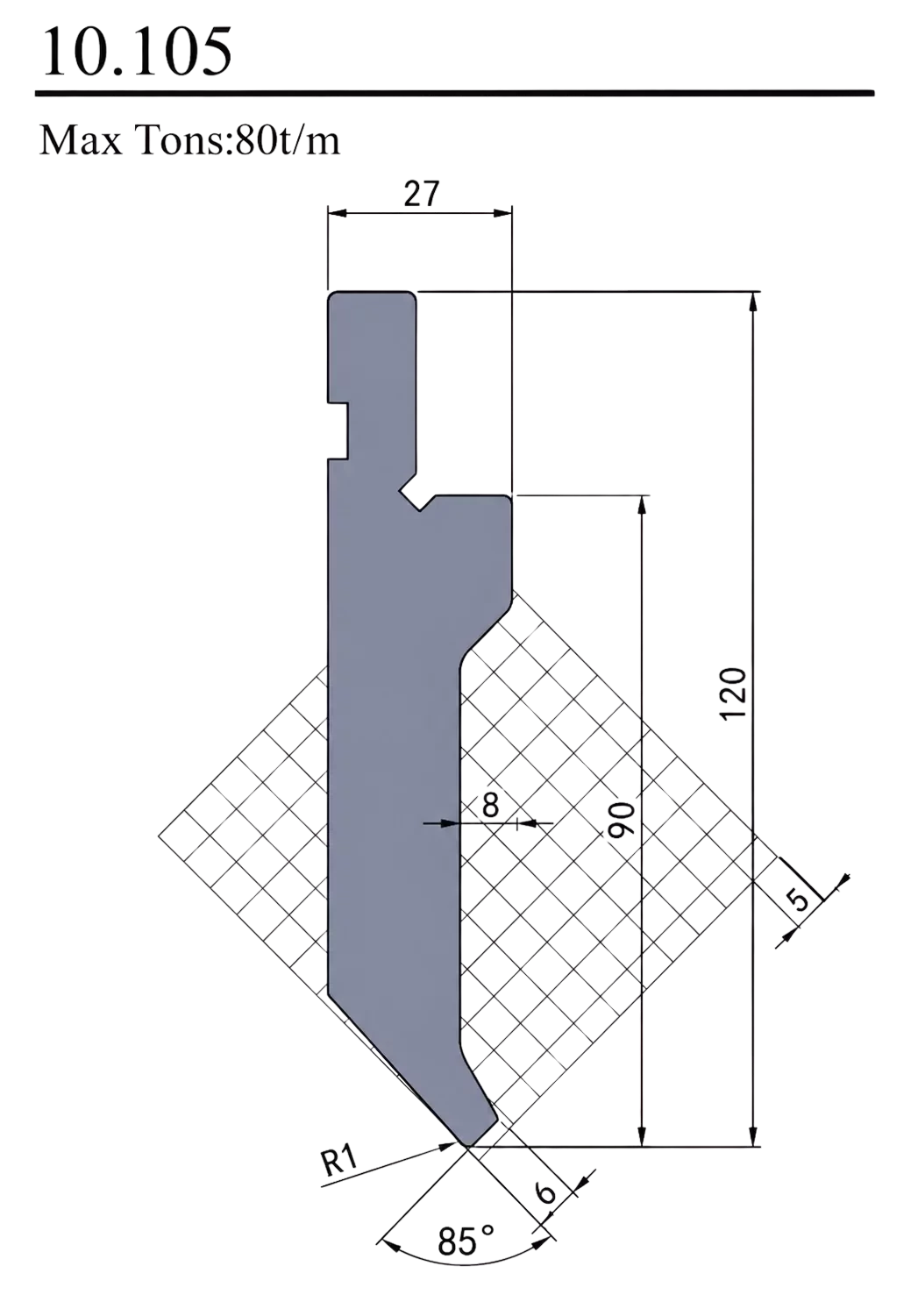

Zgodnie z rysunkiem technicznym maksymalne obciążenie narzędzia wynosi 80 ton na metr. Profil stempla posiada szerokość górną 27 mm, wysokość całkowitą 120 mm oraz wysokość roboczą 90 mm.
Profil 10.105 sprawdzi się przy gięciu detali wymagających dobrej nośności, stabilnego prowadzenia narzędzia oraz kąta roboczego 85°.
Najważniejsze cechy stempla 10.105
Profil 10.105
Oznaczenie profilu narzędzia według rysunku technicznego: 10.105.
Nośność 80 t/m
Maksymalne dopuszczalne obciążenie narzędzia wynosi 80 ton na metr.
Kąt 85°
Geometria końcówki stempla umożliwia gięcie materiału pod kątem 85°.
Promień R1
Końcówka robocza z promieniem R1 pozwala uzyskać odpowiedni promień gięcia detalu.
Wysokość 120 mm
Całkowita wysokość profilu wynosi 120 mm zgodnie z rysunkiem technicznym.
Wysokość robocza 90 mm
Istotny wymiar roboczy profilu wynosi 90 mm i może być ważny przy doborze narzędzia.
Specyfikacja techniczna stempla 10.105
| Parametr | Wartość z rysunku |
|---|---|
| Typ narzędzia | Stempel / narzędzie górne do prasy krawędziowej |
| Oznaczenie profilu | 10.105 |
| Maksymalne obciążenie | 80 t/m |
| Kąt roboczy | 85° |
| Promień końcówki | R1 |
| Szerokość górnej części profilu | 27 mm |
| Wysokość całkowita profilu | 120 mm |
| Wysokość robocza | 90 mm |
| Wymiar bocznego podcięcia | 8 mm |
| Wymiar przy końcówce | 6 mm |
| Dodatkowy wymiar profilu | 5 mm |
