Stempel 10.156 to narzędzie górne przeznaczone do pracy w prasach krawędziowych. Profil stempla umożliwia wykonywanie gięć pod kątem 90°, z charakterystycznym zaokrąglonym profilem roboczym.

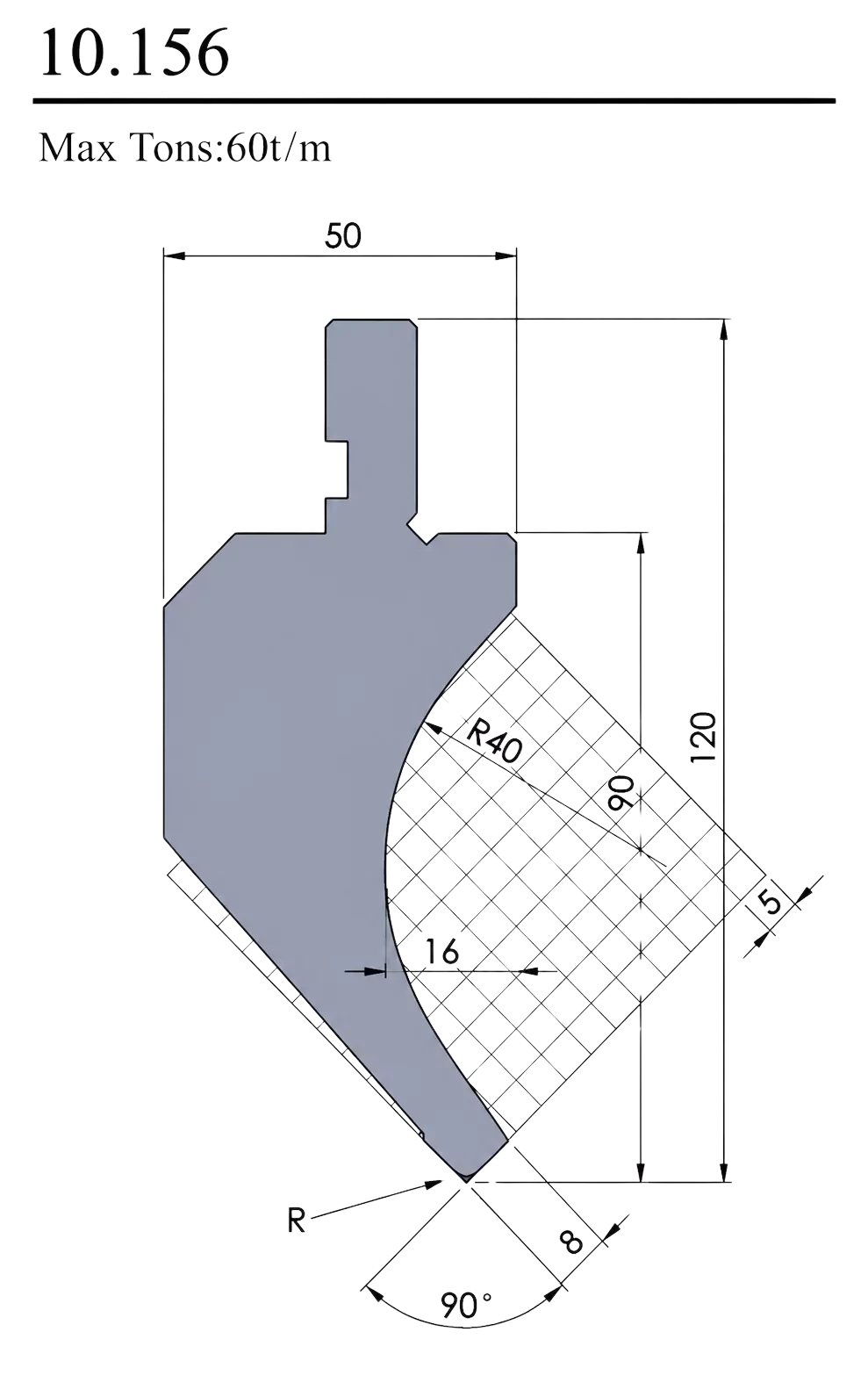

Zgodnie z rysunkiem technicznym maksymalne obciążenie narzędzia wynosi 60 ton na metr. Profil stempla posiada szerokość górną 50 mm, wysokość całkowitą 120 mm oraz wysokość roboczą 90 mm.
Profil 10.156 sprawdzi się przy gięciu detali wymagających stabilnego prowadzenia, większej powierzchni profilu roboczego oraz powtarzalnego kąta gięcia.
Najważniejsze cechy stempla 10.156
Profil 10.156
Oznaczenie profilu narzędzia według rysunku technicznego: 10.156.
Nośność 60 t/m
Maksymalne dopuszczalne obciążenie narzędzia wynosi 60 ton na metr.
Kąt 90°
Geometria końcówki stempla umożliwia gięcie materiału pod kątem 90°.
Promień R40
Na rysunku zaznaczono promień wewnętrzny profilu R40.
Wysokość 120 mm
Całkowita wysokość profilu wynosi 120 mm zgodnie z rysunkiem technicznym.
Wysokość robocza 90 mm
Istotny wymiar roboczy profilu wynosi 90 mm i może być ważny przy doborze narzędzia.
Specyfikacja techniczna stempla 10.156
| Parametr | Wartość z rysunku |
|---|---|
| Typ narzędzia | Stempel / narzędzie górne do prasy krawędziowej |
| Oznaczenie profilu | 10.156 |
| Maksymalne obciążenie | 60 t/m |
| Kąt roboczy | 90° |
| Szerokość górnej części profilu | 50 mm |
| Wysokość całkowita profilu | 120 mm |
| Wysokość robocza | 90 mm |
| Promień wewnętrzny profilu | R40 |
| Wymiar wewnętrzny / odsunięcie | 16 mm |
| Wymiar przy końcówce | 8 mm |
| Dodatkowy wymiar profilu | 5 mm |
