Stempel 60° 80T/M 10.170
Stempel 10.170
Stempel 10.170 to narzędzie górne przeznaczone do pracy w prasach krawędziowych. Charakterystyczna geometria końcówki umożliwia wykonywanie gięć pod ostrym kątem 60°, z promieniem roboczym R1.

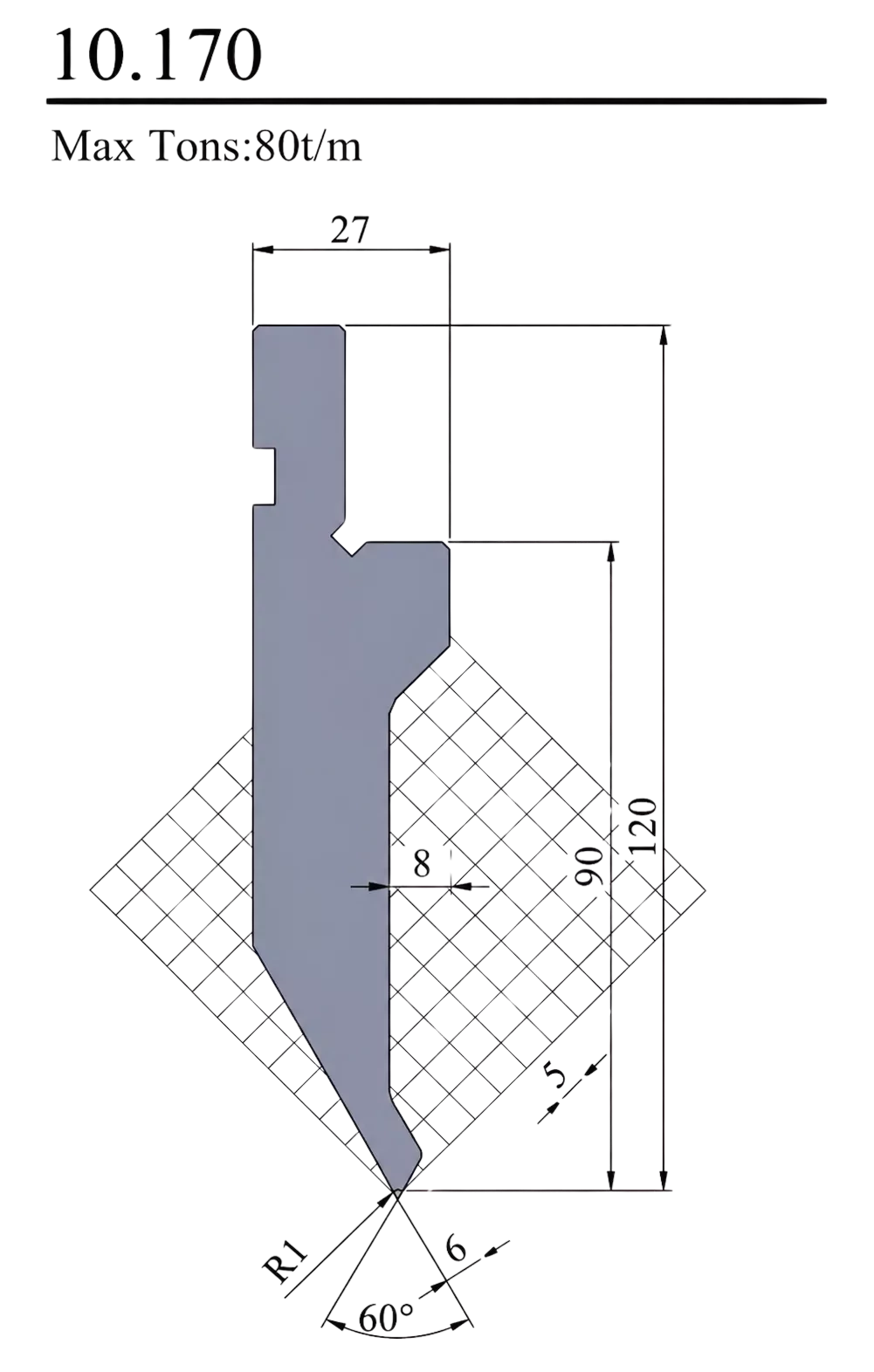

Zgodnie z rysunkiem technicznym maksymalne obciążenie narzędzia wynosi 80 ton na metr. Profil posiada szerokość górną 27 mm, wysokość całkowitą 120 mm oraz wskazany wymiar roboczy 90 mm.
Profil 10.170 sprawdzi się przy realizacji detali wymagających ostrego kąta gięcia, stabilnego prowadzenia narzędzia oraz wysokiej powtarzalności pracy.
Najważniejsze cechy stempla 10.170
Profil 10.170
Oznaczenie profilu narzędzia według rysunku technicznego: 10.170.
Nośność 80 t/m
Maksymalne dopuszczalne obciążenie narzędzia wynosi 80 ton na metr.
Kąt 60°
Geometria końcówki umożliwia wykonywanie gięć pod ostrym kątem 60°.
Promień R1
Końcówka robocza z promieniem R1 pozwala uzyskać odpowiedni promień gięcia detalu.
Wysokość 120 mm
Całkowita wysokość profilu wynosi 120 mm zgodnie z rysunkiem technicznym.
Wymiar roboczy 90 mm
Na rysunku wskazano wymiar roboczy 90 mm, istotny przy doborze narzędzia do prasy.
Specyfikacja techniczna stempla 10.170
| Parametr | Wartość z rysunku |
|---|---|
| Typ narzędzia | Stempel / narzędzie górne do prasy krawędziowej |
| Oznaczenie profilu | 10.170 |
| Maksymalne obciążenie | 80 t/m |
| Kąt roboczy | 60° |
| Promień końcówki | R1 |
| Szerokość górnej części profilu | 27 mm |
| Wysokość całkowita profilu | 120 mm |
| Wymiar roboczy | 90 mm |
| Wymiar bocznego podcięcia | 8 mm |
| Wymiar przy końcówce | 6 mm |
| Dodatkowy wymiar profilu | 5 mm |
