Stempel 60° 60T/M 10.175
Stempel 10.175
Stempel 10.175 to narzędzie górne do pras krawędziowych, przeznaczone do wykonywania detali z ostrym kątem gięcia 60°. Profil posiada końcówkę roboczą o promieniu R0,8, dzięki czemu umożliwia wykonywanie precyzyjnych zagięć.

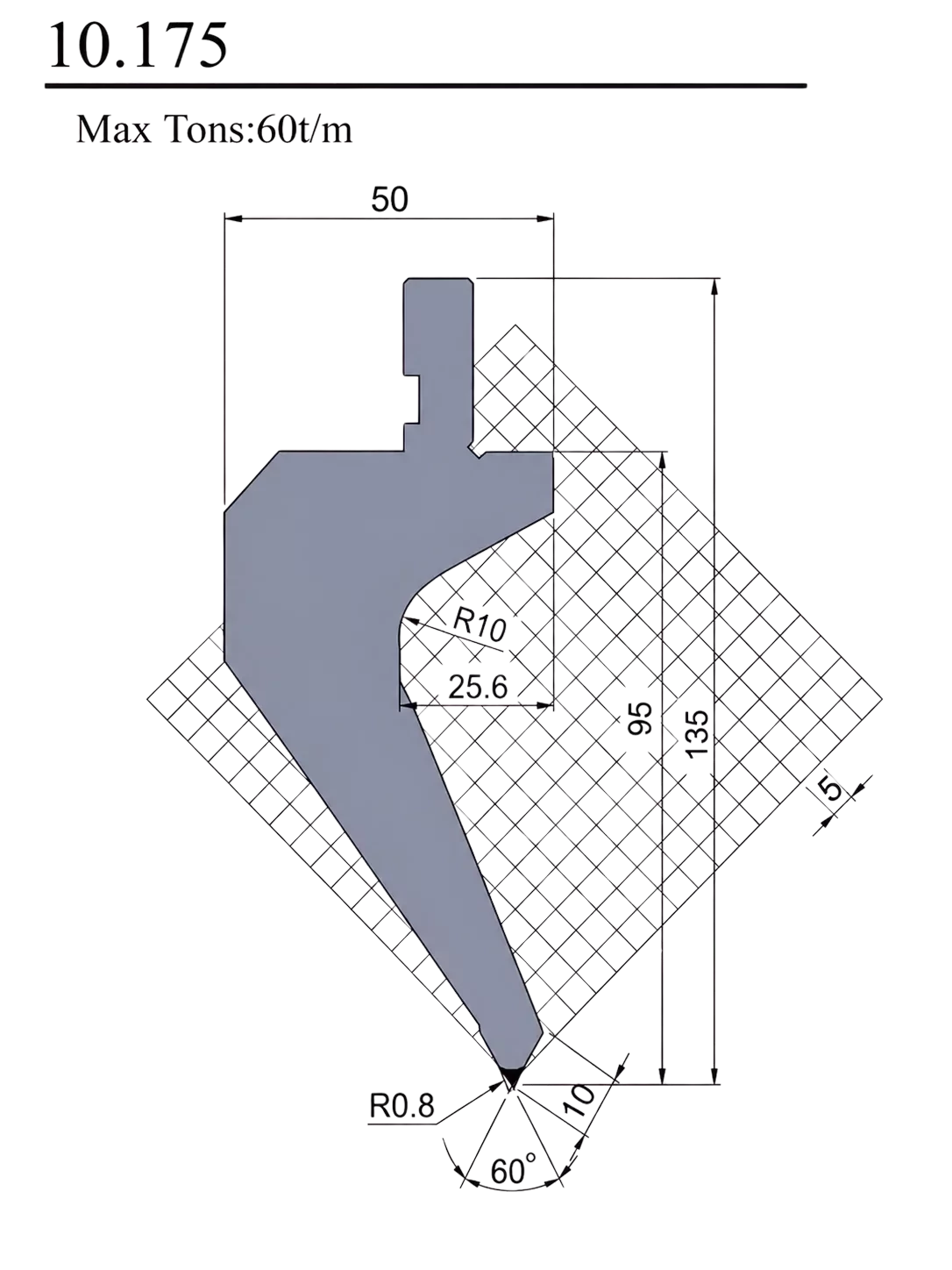

Zgodnie z rysunkiem technicznym maksymalne obciążenie narzędzia wynosi 60 ton na metr. Stempel ma szerokość górną 50 mm, wysokość całkowitą 135 mm oraz wymiar roboczy 95 mm.
Profil 10.175 sprawdzi się przy detalach wymagających ostrego kąta 60°, dużej przestrzeni roboczej oraz płynnego przejścia geometrycznego o promieniu R10.
Najważniejsze cechy stempla 10.175
Profil 10.175
Oznaczenie profilu narzędzia zgodne z przedstawionym rysunkiem technicznym.
Nośność 60 t/m
Maksymalne dopuszczalne obciążenie narzędzia wynosi 60 ton na metr długości.
Kąt 60°
Geometria narzędzia umożliwia wykonywanie ostrych gięć pod kątem 60°.
Promień R0,8
Końcówka robocza z promieniem R0,8 pozwala uzyskać mały promień gięcia detalu.
Przejście R10
Wewnętrzna geometria profilu zawiera promień R10, zapewniający płynne przejście robocze.
Wysokość 135 mm
Całkowita wysokość profilu wynosi 135 mm zgodnie z rysunkiem technicznym.
Specyfikacja techniczna stempla 10.175
| Parametr | Wartość z rysunku |
|---|---|
| Typ narzędzia | Stempel / narzędzie górne do prasy krawędziowej |
| Oznaczenie profilu | 10.175 |
| Maksymalne obciążenie | 60 t/m |
| Kąt roboczy | 60° |
| Promień końcówki | R0,8 |
| Promień wewnętrzny | R10 |
| Szerokość górnej części profilu | 50 mm |
| Wysokość całkowita profilu | 135 mm |
| Wymiar roboczy | 95 mm |
| Wymiar wewnętrzny | 25,6 mm |
| Wymiar przy końcówce | 10 mm |
| Dodatkowy wymiar profilu | 5 mm |
