Stempel 60° 100T/M 10.174
Stempel 10.174

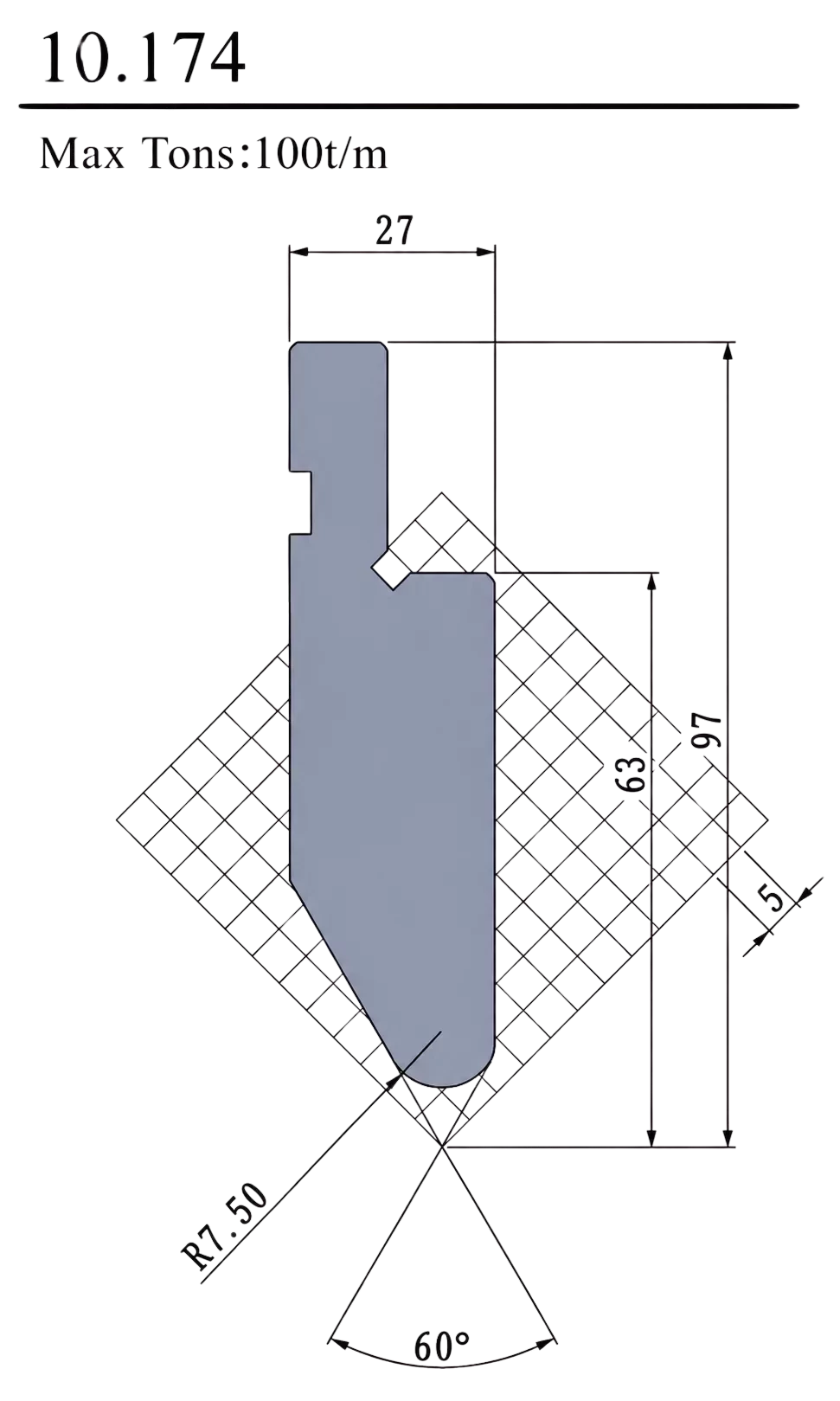

Stempel 10.174 to narzędzie górne do pras krawędziowych, przeznaczone do wykonywania detali z ostrym kątem gięcia 60°. Zaokrąglona końcówka robocza o promieniu R7,50 pozwala uzyskać łagodniejszy promień gięcia materiału.
Według rysunku technicznego maksymalne obciążenie narzędzia wynosi 100 ton na metr. Stempel posiada szerokość górną 27 mm, wysokość całkowitą 97 mm oraz wskazany wymiar roboczy 63 mm.
Profil 10.174 sprawdzi się przy produkcji detali wymagających kąta 60°, wysokiej nośności oraz promienia gięcia R7,50 na końcówce roboczej.
Najważniejsze cechy stempla 10.174
Profil 10.174
Oznaczenie profilu narzędzia zgodne z przedstawionym rysunkiem technicznym.
Nośność 100 t/m
Maksymalne dopuszczalne obciążenie narzędzia wynosi 100 ton na metr długości.
Kąt 60°
Geometria narzędzia umożliwia wykonywanie ostrych gięć pod kątem 60°.
Promień R7,50
Końcówka robocza z promieniem R7,50 pozwala uzyskać łagodniejszy promień gięcia.
Wysokość 97 mm
Całkowita wysokość profilu wynosi 97 mm zgodnie z rysunkiem technicznym.
Wymiar roboczy 63 mm
Na rysunku wskazano wymiar roboczy 63 mm, istotny przy doborze narzędzia.
Specyfikacja techniczna stempla 10.174
| Parametr | Wartość z rysunku |
|---|---|
| Typ narzędzia | Stempel / narzędzie górne do prasy krawędziowej |
| Oznaczenie profilu | 10.174 |
| Maksymalne obciążenie | 100 t/m |
| Kąt roboczy | 60° |
| Promień końcówki | R7,50 |
| Szerokość górnej części profilu | 27 mm |
| Wysokość całkowita profilu | 97 mm |
| Wymiar roboczy | 63 mm |
| Dodatkowy wymiar profilu | 5 mm |
