Stempel 90° 50T/M 10.158
Stempel 10.158
Stempel 10.158 to narzędzie górne przeznaczone do pracy w prasach krawędziowych. Profil stempla umożliwia wykonywanie gięć pod kątem 90°, z promieniem końcówki R0,8.

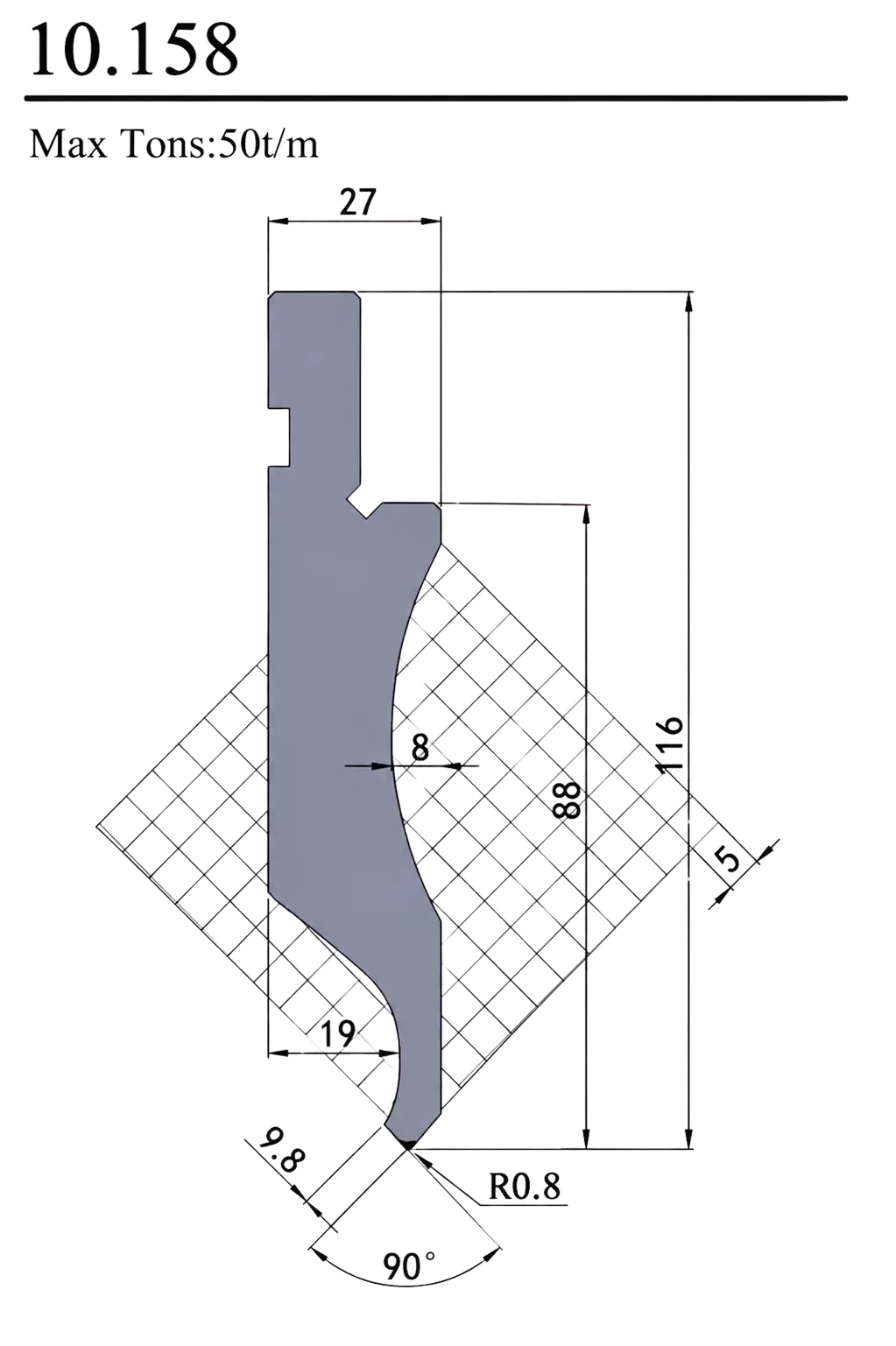

Zgodnie z rysunkiem technicznym maksymalne obciążenie narzędzia wynosi 50 ton na metr. Profil stempla posiada szerokość górną 27 mm, wysokość całkowitą 116 mm oraz wysokość roboczą 88 mm.
Profil 10.158 sprawdzi się przy gięciu detali wymagających precyzyjnego promienia, stabilnego prowadzenia narzędzia oraz powtarzalnego kąta gięcia.
Najważniejsze cechy stempla 10.158
Profil 10.158
Oznaczenie profilu narzędzia według rysunku technicznego: 10.158.
Nośność 50 t/m
Maksymalne dopuszczalne obciążenie narzędzia wynosi 50 ton na metr.
Kąt 90°
Geometria końcówki stempla umożliwia gięcie materiału pod kątem 90°.
Promień R0,8
Końcówka robocza z promieniem R0,8 pozwala uzyskać precyzyjny promień gięcia detalu.
Wysokość 116 mm
Całkowita wysokość profilu wynosi 116 mm zgodnie z rysunkiem technicznym.
Wysokość robocza 88 mm
Istotny wymiar roboczy profilu wynosi 88 mm i może być ważny przy doborze narzędzia.
Specyfikacja techniczna stempla 10.158
| Parametr | Wartość z rysunku |
|---|---|
| Typ narzędzia | Stempel / narzędzie górne do prasy krawędziowej |
| Oznaczenie profilu | 10.158 |
| Maksymalne obciążenie | 50 t/m |
| Kąt roboczy | 90° |
| Promień końcówki | R0,8 |
| Szerokość górnej części profilu | 27 mm |
| Wysokość całkowita profilu | 116 mm |
| Wysokość robocza z rysunku | 88 mm |
| Wymiar wewnętrzny / odsunięcie | 8 mm |
| Dolne odsunięcie profilu | 19 mm |
| Wymiar przy końcówce | 9,8 mm |
| Dodatkowy wymiar profilu | 5 mm |
