Noże do gilotyny 8x3200 mm górne NG4 hydraulicznych nożyc 4-stronne wymiana
Nóż górny do gilotyny hydraulicznej 8x3200– Stal narzędziowa 9CrSi
Twardość HRC55-60
Charakterystyka i przeznaczenie noża górnego 8x3200
Firma Digima prezentuje wysokowydajny nóż górny (ruchomy), zaprojektowany dla najbardziej wymagających systemów tnących o parametrach 8x3200. Jest to kluczowy element tnący, który poruszając się wzdłuż belki nożowej, zapewnia precyzyjne i czyste cięcie arkuszy blachy na całej szerokości roboczej wynoszącej 3200 milimetrów. Produkt marki Digima charakteryzuje się solidną konstrukcją, zdolną do przenoszenia ekstremalnych obciążeń występujących podczas cięcia materiałów o grubości do 8 milimetrów.
Szczegółowe parametry techniczne noża górnego Digima:
- Typ noża: Nóż górny (ostrze ruchome montowane na belce).
- Przeznaczenie: Gilotyny przemysłowe o wydajności cięcia do 8 milimetrów grubości i 3200 milimetrów szerokości.
- Długość pojedynczego segmentu (A): 1100 milimetrów.
- Konfiguracja zestawu: Pełna linia tnąca o szerokości 3,2 metra składa się z trzech precyzyjnie dopasowanych segmentów marki Digima.
Analiza parametrów technicznych noża górnego Digima 8x3200
Nóż górny w systemie 8x3200 to zaawansowane narzędzie tnące o wzmocnionym profilu, zaprojektowane do precyzyjnej obróbki grubych arkuszy blachy. Poniżej znajduje się szczegółowe zestawienie parametrów technicznych wynikających z dokumentacji:

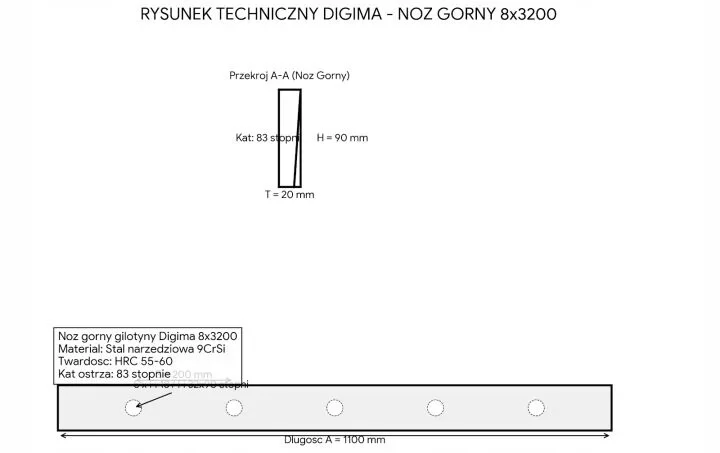

- Geometria i wymiary konstrukcyjne:
Długość pojedynczego segmentu (A): Wynosi 1100 milimetrów. Pełna linia tnąca o szerokości 3200 milimetrów jest tworzona poprzez zestawienie trzech takich segmentów marki Digima.
Wysokość profilu (H): Nóż posiada wysokość 90 milimetrów.
Grubość noża (T): Element ma grubość 20 milimetrów, co zapewnia ekstremalną sztywność podczas cięcia blach o grubości 8 milimetrów.
Kąt krawędzi tnącej: Wynosi 83 stopnie. Taka geometria pozwala na płynne przebijanie materiału i znacząco redukuje obciążenie układu hydraulicznego maszyny.

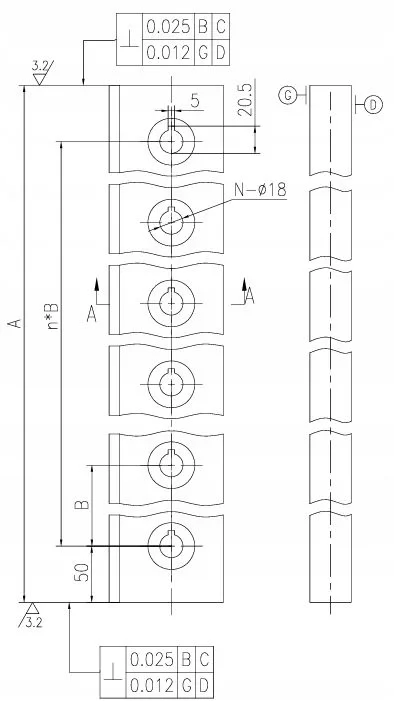

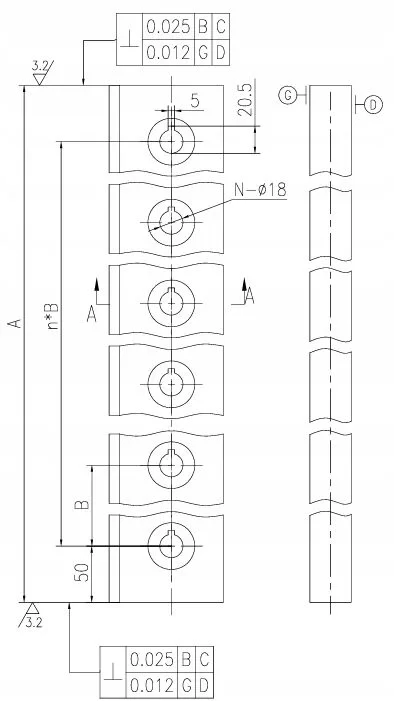

- System montażowy Digima:
Liczba otworów (n): Każdy segment wyposażony jest w 5 otworów montażowych.
Rozstaw osiowy otworów (B): Wynosi dokładnie 200 milimetrów między środkami sąsiednich otworów.
Średnica otworów montażowych: Otwory przelotowe mają średnicę 18 milimetrów (oznaczenie N-018).
Gniazda pod łby śrub: Wyposażone w podfrezowania o średnicy 32 milimetrów, co pozwala na całkowite schowanie elementów mocujących w korpusie noża.
- Właściwości materiałowe i standardy wykonania:
Gatunek stali: Wykonany z wysokostopowej stali narzędziowej 9CrSi.
Twardość robocza: Uzyskana w procesie hartowania twardość mieści się w przedziale od 55 do 60 HRC.
Kontrola jakości: Każdy segment marki Digima przechodzi badania defektoskopowe w celu wykluczenia wad wewnętrznych stali.
Wymóg techniczny: Krawędź tnąca jest szlifowana na ostro, a dokumentacja surowo zabrania jej tępienia lub zaokrąglania.
Wysokostopowa stal narzędziowa 9CrSi i trwałość Digima
W Digima stawiamy na sprawdzone rozwiązania materiałowe, dlatego model 8x3200 został wykonany z wysokostopowej stali narzędziowej krzemowo-chromowej o oznaczeniu 9CrSi. Stal ta charakteryzuje się doskonałą stabilnością wymiarową oraz wysoką odpornością na ścieranie i tępienie. Dzięki zaawansowanemu procesowi hartowania, noże Digima utrzymują swoje parametry robocze przez bardzo długi cykl eksploatacji przemysłowej.
Właściwości materiałowe i procesy jakościowe:
- Gatunek stali: Specjalistyczna stal narzędziowa 9CrSi o wysokiej hartowności.
- Twardość po obróbce cieplnej: Stabilny przedział od 55 do 60 HRC w skali Rockwella.
- Obróbka termiczna: Pełny proces wyżarzania i hartowania zapewniający jednorodną strukturę materiału.
- Gwarancja spójności: Każdy segment marki Digima przechodzi rygorystyczne badania defektoskopowe w celu wykluczenia wad wewnętrznych.
Inżynieria montażu i precyzja geometryczna Digima
Każdy detal noża górnego Digima został zaprojektowany tak, aby ułatwiać jego poprawną instalację i kalibrację na maszynie. Specjalna krawędź tnąca zeszlifowana pod kątem 83 stopni pozwala na płynne wchodzenie w materiał, co znacząco redukuje obciążenie układu hydraulicznego gilotyny. System otworów montażowych zapewnia idealne przyleganie noża do belki, eliminując ryzyko wibracji podczas pracy pod maksymalnym obciążeniem.
Parametry montażowe i wymiarowe:
- Liczba otworów montażowych (n): 5 otworów na każdy segment o długości 1100 mm.
- Rozstaw osiowy otworów (B): Dokładnie 200 milimetrów między środkami sąsiednich otworów.
- Średnica otworów: 18 milimetrów, przystosowana do standardowych śrub montażowych.
- Gniazda pod łby śrub: Specjalne podfrezowania o średnicy 32 milimetrów, pozwalające na całkowite schowanie elementów mocujących w korpusie noża.
Wydajność cięcia i profesjonalny serwis Digima
Noże górne Digima 8x3200 charakteryzują się potężnym przekrojem poprzecznym, co jest niezbędne dla zachowania prostości linii cięcia przy obróbce blach o grubości 8 mm. Ostrze jest szlifowane z najwyższą dokładnością i zgodnie z dokumentacją zabrania się jego tępienia czy zaokrąglania krawędzi – musi pozostać idealnie ostre dla czystego cięcia bez gratu. Jako firma Digima oferujemy nie tylko produkt, ale i pełne wsparcie techniczne, w tym profesjonalną usługę wymiany noży.

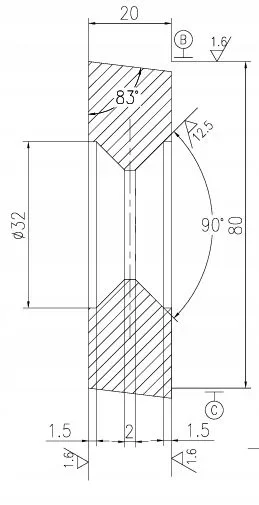

Parametry gabarytowe i wymogi jakościowe:
- Grubość noża: Solidne 20 milimetrów dla zapewnienia maksymalnej sztywności pod obciążeniem.
- Wysokość noża: 80 milimetrów, gwarantujące odporność na siły gnące.
- Kąt krawędzi tnącej: Precyzyjne 83 stopnie dla ułatwionego przebijania blachy.
Informujemy, że w naszej firmie nie tylko kupisz najwyższej klasy podzespoły tnące, ale oferujemy również profesjonalną usługę wymiany noży.
