Matryca pryzma Digima do prasy krawędziowej AMADA 120x120x3200 mm 200T M16
Matryca pryzma wielorowkowa Digima do prasy krawędziowej TYP AMADA 120x120x3200 mm 200T
Prezentujemy profesjonalną matrycę dolną marki Digima o konstrukcji czworobocznej, zaprojektowaną do pracy z wysokim obciążeniem na prasach krawędziowych wykorzystujących system mocowania Amada. Narzędzie to zostało zoptymalizowane do współpracy z maszynami o nacisku do 200 ton, co pozwala na precyzyjne gięcie blach o znacznej grubości przy zachowaniu pełnej stabilności procesu. Wykonanie z wysokogatunkowej stali narzędziowej T8A gwarantuje ekstremalną odporność na ściskanie oraz długą żywotność krawędzi roboczych nawet podczas intensywnej eksploatacji przemysłowej
Matryca posiada uniwersalną budowę wielorowkową o przekroju 120 na 120 milimetrów, co oferuje operatorowi dostęp do szerokiego wachlarza kanałów gięcia bez konieczności demontażu i wymiany narzędzia. Zastosowanie tak masywnego profilu zapewnia doskonałą sztywność matrycy, co bezpośrednio przekłada się na wysoką powtarzalność kątową oraz eliminację odkształceń narzędzia pod dużym naciskiem. Każdy kanał roboczy został poddany precyzyjnej obróbce szlifierskiej, co chroni powierzchnię giętego materiału i zapewnia czystą linię gięcia na całej długości 3200 milimetrów.
Pasuje do prasy PBH-200-3200 i innych o tych wymiarach
Parametry techniczne i specyfikacja wykonawcza
Poniżej znajduje się szczegółowe zestawienie danych technicznych matrycy wielorowkowej, opracowane bezpośrednio na podstawie dokumentacji projektowej:
Wymiary gabarytowe i tolerancje korpusu:
- Długość całkowita narzędzia: 3200 milimetrów.
- Profil poprzeczny (przekrój): kwadrat o boku 120 milimetrów.
- Tolerancja wymiaru zewnętrznego: 120 milimetrów z odchyłką w zakresie od minus 0,1 milimetra do minus 0,05 milimetra.
- Precyzja geometryczna: błąd równoległości oraz prostoliniowości matrycy na całej jej długości nie przekracza 0,05 milimetra.
Geometria kanałów gięcia i rowków V:
- Główny kanał górny: szerokie otwarcie o wymiarze 90 milimetrów z bocznymi sekcjami po 30 milimetrów.
- Główny kanał dolny: otwarcie o szerokości 60 milimetrów.
- Zestaw kanałów bocznych: narzędzie wyposażone jest w szereg rowków o szerokościach takich jak 45 mm, 36 mm, 24 mm, 16 mm, 12 mm, 10 mm oraz 8 mm.
- Kąty gięcia: wszystkie standardowe kanały V posiadają kąt rozwarcia wynoszący 86 stopni.
- Promienie krawędzi roboczych: dla największych kanałów zastosowano promienie natarcia R9 oraz R5. Pozostałe krawędzie wykończono promieniami R4, R3 oraz R2 w celu ochrony materiału przed uszkodzeniem.
Detale montażowe i specyfikacja wykończenia
- System stabilizacji: matryca posiada dwa gniazda montażowe pod śruby M16 o głębokości 40 milimetrów.
- Obróbka końcowa korpusu: ostre krawędzie na obu końcach matrycy zostały bezpiecznie stępione szeroką fazą 5 na 45 stopni.
- Wykończenie krawędzi zewnętrznych: wzdłużne fazowanie zewnętrzne korpusu typu 1 na 45 stopni wykonane w czterech miejscach profilu.
- Dodatkowe parametry technologiczne: w dnach kanałów roboczych wykonano kanały odciążające o wymiarach 2 na 2 milimetry. Wszystkie nieoznaczone na rysunku promienie kanałów wynoszą R 0,5 milimetra.

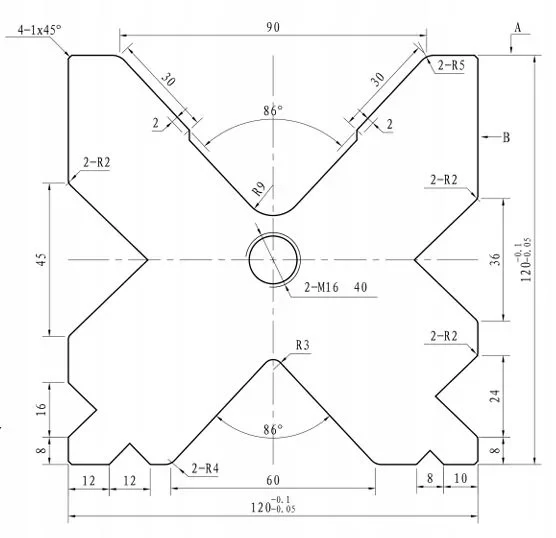

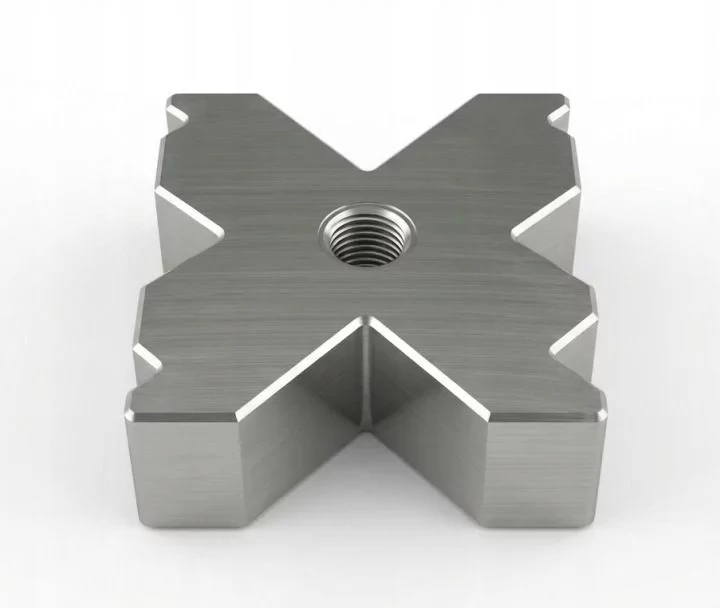

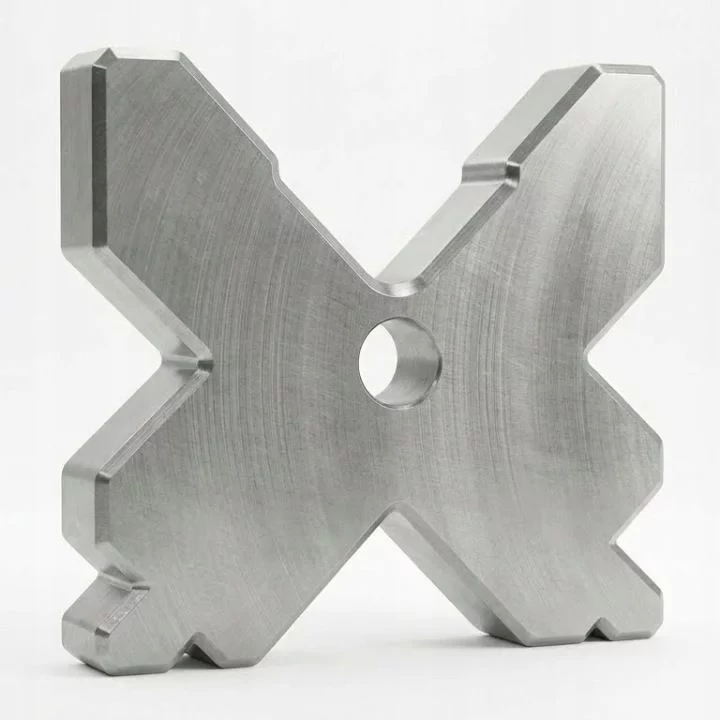

*zdjęcia mają charakter poglądowy, a zdjęcie główne ukazuje sam kształt narzędzia w przekroju jak na rysunku technicznym, bez długości), natomiast z boku zdjęcie przedstawia przykładową wizualizację takiego segmentu w rzeczywistości
