Matryca 88° 95T/M 20.175
Matryca V 20.175
Matryca 20.175 to niskoprofilowe dolne narzędzie do pras krawędziowych, przeznaczone do precyzyjnego gięcia blach przy wykorzystaniu rowka roboczego typu V. Wysokość matrycy wynosi zaledwie 30 mm, dlatego model dobrze sprawdza się w konfiguracjach wymagających kompaktowego narzędzia.
Rowek roboczy ma kąt 88° i rozwarcie V = 12 mm. Szerokość dolnej części mocującej wynosi 14 mm, całkowita szerokość podstawy to 18 mm, a maksymalne dopuszczalne obciążenie wynosi 95 t/m.
Model 20.175 przeznaczony jest do zastosowań wymagających dokładnego, powtarzalnego gięcia oraz stabilnego podparcia materiału przy zachowaniu kompaktowej wysokości narzędzia.
Najważniejsze cechy matrycy 20.175
Matryca dolna typu V jest podstawowym elementem oprzyrządowania prasy krawędziowej. Dobór właściwego kąta, szerokości rowka oraz nośności ma kluczowe znaczenie dla jakości zagięcia, bezpieczeństwa pracy i powtarzalności produkcji.
Matryca dolna V
Dolne narzędzie do prasy krawędziowej z rowkiem roboczym typu V.
Rozwarcie V12
Rowek roboczy o szerokości 12 mm zapewnia odpowiednie podparcie właściwie dobranej blachy.
Kąt 88°
Geometria rowka umożliwia wykonywanie stabilnych i powtarzalnych zagięć o kącie zbliżonym do 90°.
Nośność 95 t/m
Maksymalne dopuszczalne obciążenie narzędzia wynosi 95 ton na metr długości.
Niska wysokość 30 mm
Kompaktowy profil o wysokości 30 mm sprawdzi się w układach wymagających niskiego narzędzia.
Zaokrąglone naroża

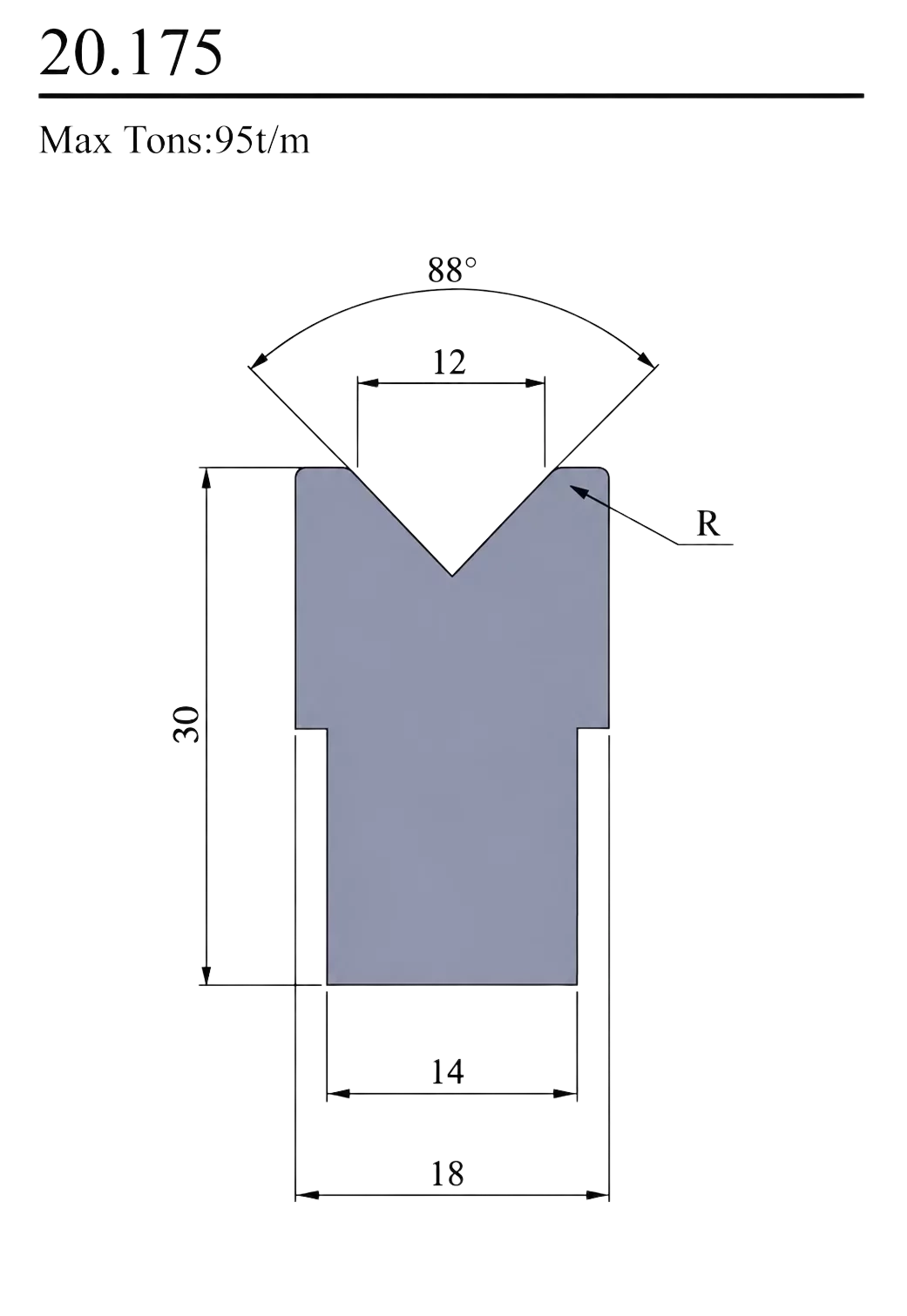

Górne naroża oznaczone są promieniem R, którego wartość nie została określona na rysunku.
Specyfikacja techniczna matrycy 20.175
| Parametr | Wartość |
|---|---|
| Typ narzędzia | Matryca dolna V / narzędzie dolne do prasy krawędziowej |
| Oznaczenie profilu | 20.175 |
| Maksymalne obciążenie | 95 t/m |
| Kąt rowka roboczego | 88° |
| Rozwarcie rowka V | 12 mm |
| Wysokość całkowita | 30 mm |
| Szerokość dolnej części | 14 mm |
| Całkowita szerokość podstawy | 18 mm |
| Promień naroży górnych | R — wartość niepodana na rysunku |
