Matryca 88° 95T/M 20.174
Matryca V 20.174

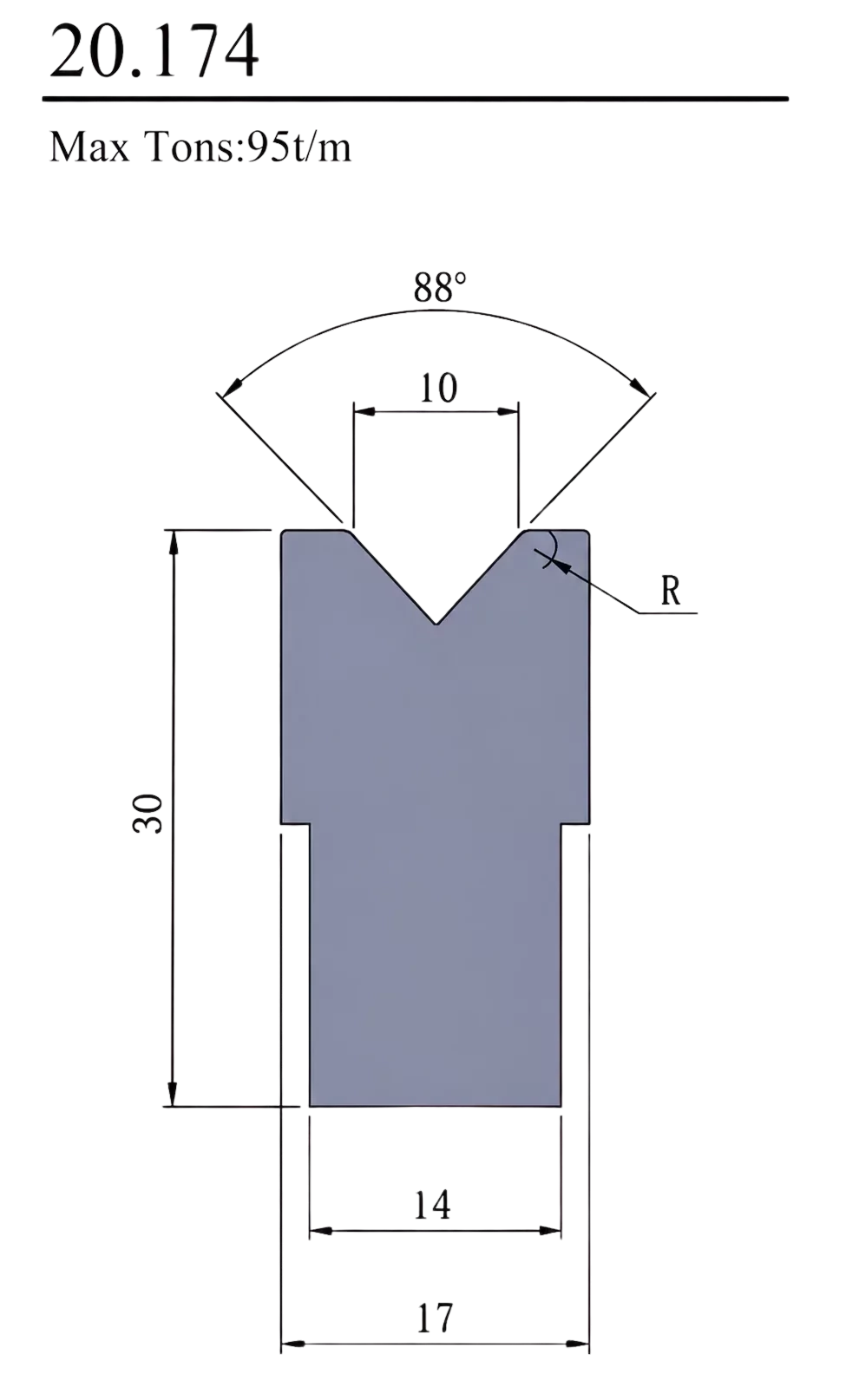

Matryca 20.174 to kompaktowe dolne narzędzie do pras krawędziowych, przeznaczone do precyzyjnego gięcia blach z wykorzystaniem rowka roboczego typu V. Niski profil o wysokości 30 mm pozwala stosować narzędzie w konfiguracjach wymagających ograniczonej wysokości roboczej.
Rowek roboczy ma kąt 88° i rozwarcie V = 10 mm. Matryca posiada szerokość dolnej części 14 mm, całkowitą szerokość podstawy 17 mm oraz maksymalne dopuszczalne obciążenie na poziomie 95 t/m.
Model 20.174 umożliwia stabilne podparcie materiału podczas gięcia i jest przeznaczony do zastosowań wymagających kompaktowego narzędzia o wysokiej nośności na metr długości roboczej.
Najważniejsze cechy matrycy 20.174
Matryca dolna typu V jest jednym z podstawowych elementów oprzyrządowania prasy krawędziowej. Właściwy dobór rozwarcia V, kąta roboczego, wysokości profilu oraz nośności wpływa na jakość gięcia, bezpieczeństwo i powtarzalność produkcji.
Matryca dolna V
Dolne narzędzie do prasy krawędziowej z rowkiem roboczym typu V.
Rozwarcie V10
Rowek roboczy o szerokości 10 mm zapewnia stabilne podparcie właściwie dobranej blachy.
Kąt 88°
Geometria V o kącie 88° umożliwia powtarzalne wykonywanie precyzyjnych zagięć.
Nośność 95 t/m
Maksymalne dopuszczalne obciążenie narzędzia wynosi 95 ton na metr długości.
Niska wysokość 30 mm
Kompaktowa wysokość pozwala na pracę w układach wymagających niskiego narzędzia.
Zaokrąglone naroża
Górne naroża zostały oznaczone promieniem R, bez podanej wartości promienia.
Specyfikacja techniczna matrycy 20.174
| Parametr | Wartość |
|---|---|
| Typ narzędzia | Matryca dolna V / narzędzie dolne do prasy krawędziowej |
| Oznaczenie profilu | 20.174 |
| Maksymalne obciążenie | 95 t/m |
| Kąt rowka roboczego | 88° |
| Rozwarcie rowka V | 10 mm |
| Wysokość całkowita | 30 mm |
| Szerokość dolnej części | 14 mm |
| Całkowita szerokość podstawy | 17 mm |
| Promień naroży górnych | R — wartość niepodana na rysunku |
