Matryca 88° 95T/M 20.173
Matryca V 20.173

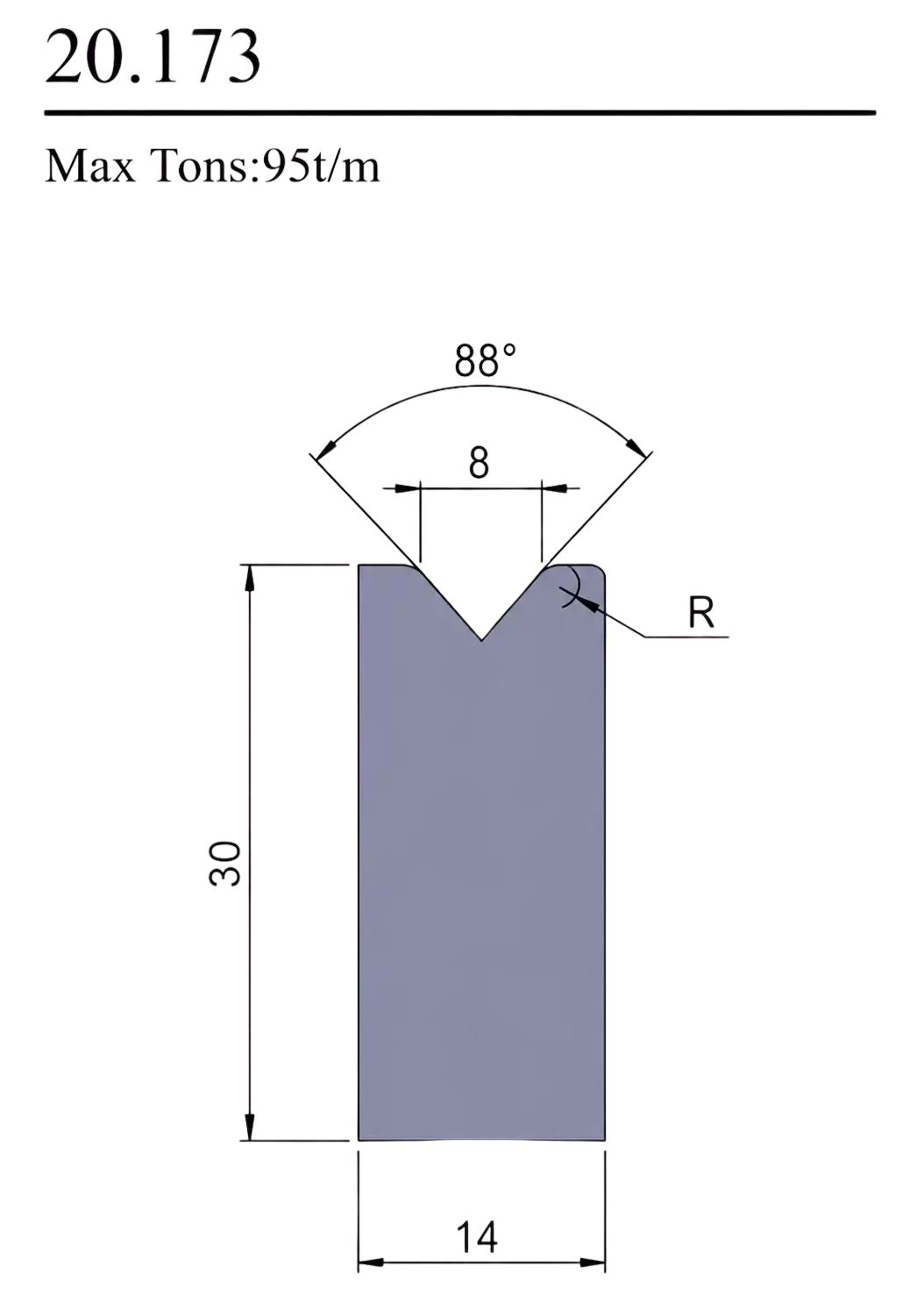

Matryca 20.173 to kompaktowe dolne narzędzie do prasy krawędziowej, przeznaczone do precyzyjnego gięcia blach z wykorzystaniem rowka roboczego typu V. Dzięki wysokości zaledwie 30 mm model dobrze sprawdzi się w konfiguracjach wymagających niskiego profilu narzędzia.
Rowek roboczy ma kąt 88° oraz rozwarcie V = 8 mm. Szerokość podstawy matrycy wynosi 14 mm, a maksymalne dopuszczalne obciążenie to 95 ton na metr. Górne krawędzie profilu są zaokrąglone, przy czym wartość promienia R nie została określona na rysunku.
Model 20.173 umożliwia stabilne podparcie materiału podczas gięcia i jest przeznaczony do zastosowań wymagających kompaktowej wysokości narzędzia oraz dużej nośności na metr długości roboczej.
Najważniejsze cechy matrycy 20.173
Matryca dolna typu V jest istotnym elementem oprzyrządowania prasy krawędziowej. Odpowiednie dopasowanie rozwarcia V, kąta roboczego, wysokości profilu oraz nośności wpływa na stabilność procesu, jakość krawędzi i powtarzalność wykonywanych detali.
Matryca dolna V
Dolne narzędzie do prasy krawędziowej z precyzyjnie wykonanym rowkiem roboczym typu V.
Rozwarcie V8
Rowek roboczy o szerokości 8 mm do precyzyjnego podparcia odpowiednio dobranych materiałów.
Kąt 88°
Geometria V o kącie 88° umożliwia wykonywanie powtarzalnych zagięć o zbliżonej geometrii.
Nośność 95 t/m
Maksymalne dopuszczalne obciążenie narzędzia wynosi 95 ton na metr długości.
Niska wysokość 30 mm
Kompaktowy profil o wysokości 30 mm sprawdzi się w układach wymagających niskiego narzędzia.
Zaokrąglone naroża
Górne naroża zostały oznaczone promieniem R, którego wartość nie została podana na rysunku.
Specyfikacja techniczna matrycy 20.173
| Parametr | Wartość |
|---|---|
| Typ narzędzia | Matryca dolna V / narzędzie dolne do prasy krawędziowej |
| Oznaczenie profilu | 20.173 |
| Maksymalne obciążenie | 95 t/m |
| Kąt rowka roboczego | 88° |
| Rozwarcie rowka V | 8 mm |
| Wysokość całkowita | 30 mm |
| Szerokość podstawy | 14 mm |
| Promień naroży górnych | R — wartość niepodana na rysunku |
