Matryca 85° 100T/M 20.402
Matryca 20.402
Matryca 20.402 to masywne dolne narzędzie do pras krawędziowych z szerokim rowkiem roboczym typu V. Została zaprojektowana do pracy tam, gdzie wymagane jest stabilne podparcie materiału, większy rozstaw rowka oraz wysoka dopuszczalna siła nacisku.

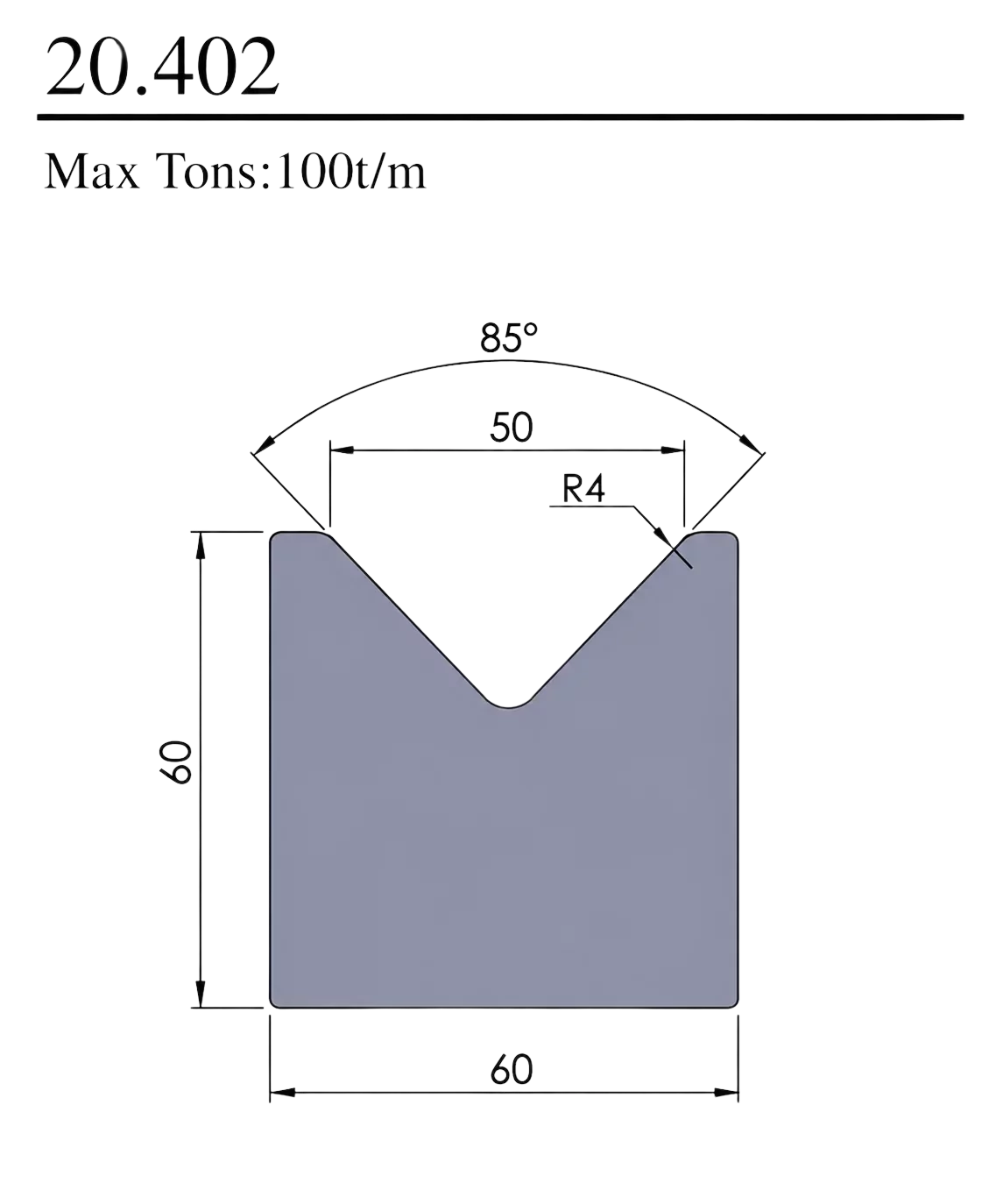

Model posiada rowek roboczy o kącie 85°, szerokość rozwarcia V = 50 mm oraz promień dna R4. Wysokość matrycy wynosi 60 mm, szerokość podstawy to 60 mm, a maksymalne dopuszczalne obciążenie wynosi 100 ton na metr.
Model 20.402 przeznaczony jest do stabilnej pracy z większymi szerokościami rowka roboczego. Solidny profil zapewnia wysoką sztywność oraz powtarzalność procesu gięcia.
Najważniejsze cechy matrycy 20.402
Matryca dolna typu V jest jednym z najważniejszych elementów oprzyrządowania prasy krawędziowej. Dobór właściwej szerokości rowka, kąta roboczego, promienia dna oraz maksymalnej nośności ma bezpośredni wpływ na jakość gięcia, bezpieczeństwo pracy oraz trwałość narzędzia.
Matryca dolna V
Dolne narzędzie robocze do prasy krawędziowej, przeznaczone do stabilnego podparcia giętej blachy.
Rozwarcie V50
Szeroki rowek roboczy o rozwarciu 50 mm do pracy z odpowiednio dobranymi detalami i materiałami.
Kąt roboczy 85°
Geometria rowka umożliwia właściwe prowadzenie materiału i wykonanie powtarzalnych zagięć.
Promień dna R4
Zaokrąglone dno rowka o promieniu R4 ogranicza punktowe obciążenie w obszarze podparcia.
Wymiary 60 × 60 mm
Wysokość 60 mm oraz szerokość podstawy 60 mm zapewniają masywną i stabilną konstrukcję narzędzia.
Nośność 100 t/m
Maksymalne dopuszczalne obciążenie wynosi 100 ton na metr długości roboczej matrycy.
Specyfikacja techniczna matrycy 20.402
| Parametr | Wartość |
|---|---|
| Typ narzędzia | Matryca dolna / narzędzie dolne do prasy krawędziowej |
| Model | 20.402 |
| Maksymalne obciążenie | 100 t/m |
| Kąt rowka roboczego | 85° |
| Szerokość rowka V | 50 mm |
| Promień dna rowka | R4 |
| Wysokość matrycy | 60 mm |
| Szerokość podstawy | 60 mm |
