Matryca 85° 100T/M 20.401
Matryca 20.401
Matryca 20.401 to solidne dolne narzędzie do pras krawędziowych z rowkiem roboczym typu V. Została przeznaczona do stabilnego gięcia blach, gdy wymagane jest większe rozwarcie robocze oraz wysoka nośność narzędzia.

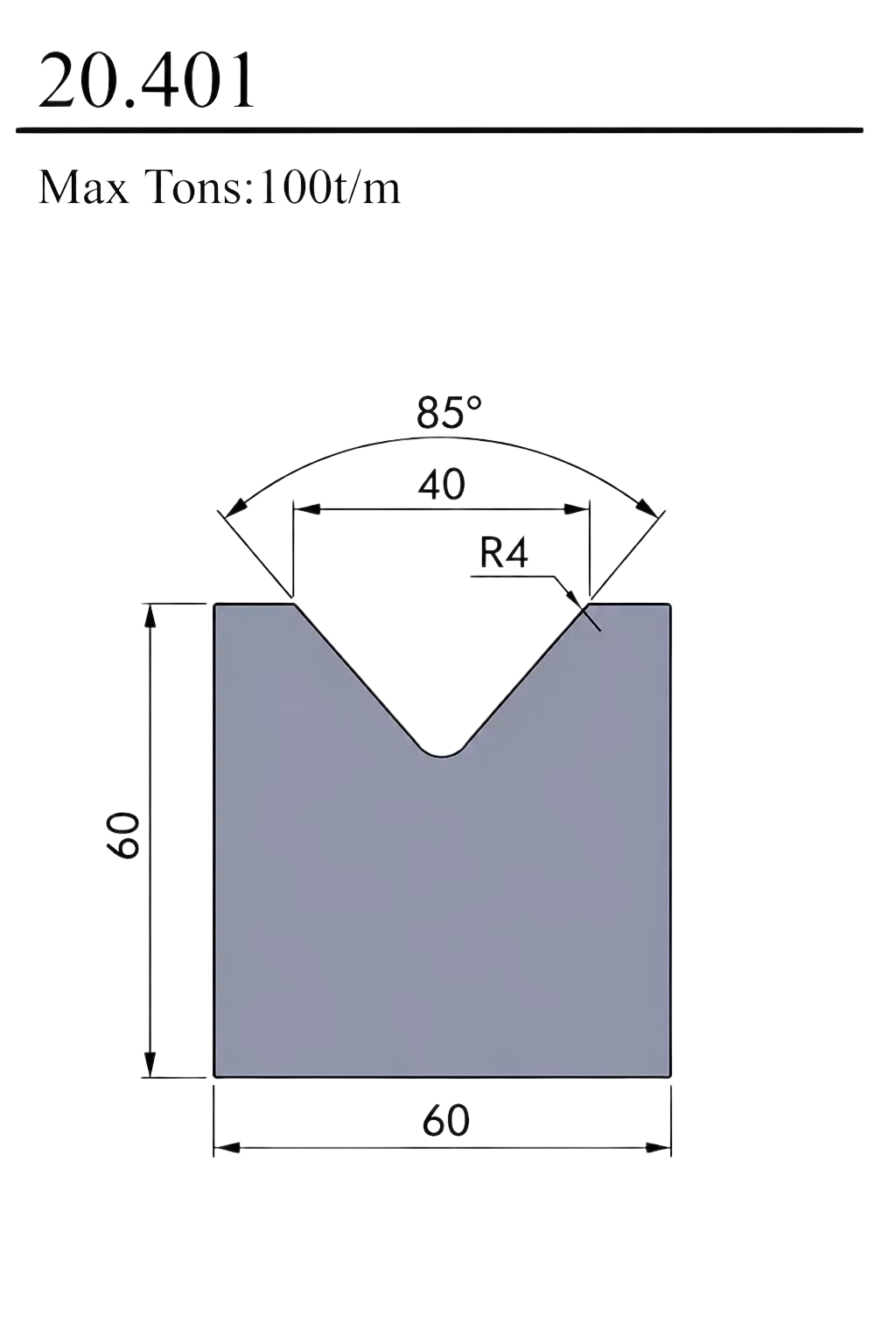

Model posiada rowek o kącie 85°, szerokość rozwarcia V = 40 mm oraz promień dna R4. Wysokość matrycy wynosi 60 mm, a szerokość podstawy również 60 mm. Maksymalne dopuszczalne obciążenie wynosi 100 ton na metr.
Model 20.401 umożliwia stabilne podparcie materiału podczas gięcia, zapewnia dużą sztywność oraz jest przeznaczony do bardziej wymagających zastosowań produkcyjnych.
Najważniejsze cechy matrycy 20.401
Matryca dolna typu V jest podstawowym elementem oprzyrządowania prasy krawędziowej. Dopasowanie szerokości rowka, kąta, promienia dna i dopuszczalnej siły nacisku ma wpływ na jakość gięcia, bezpieczeństwo pracy oraz trwałość narzędzia.
Matryca dolna V
Dolne narzędzie robocze przeznaczone do współpracy z prasą krawędziową.
Rozwarcie V40
Rowek roboczy o szerokości 40 mm do pracy z odpowiednio dobranymi grubościami blach.
Kąt roboczy 85°
Geometria rowka umożliwia prowadzenie materiału i uzyskanie powtarzalnych zagięć.
Promień dna R4
Zaokrąglone dno rowka o promieniu 4 mm ogranicza koncentrację nacisku w najniższym punkcie.
Wymiary 60 × 60 mm
Wysokość 60 mm oraz szerokość podstawy 60 mm zapewniają stabilną i sztywną konstrukcję.
Nośność 100 t/m
Maksymalne dopuszczalne obciążenie wynosi 100 ton na metr długości roboczej.
Specyfikacja techniczna matrycy 20.401
| Parametr | Wartość |
|---|---|
| Typ narzędzia | Matryca dolna / narzędzie dolne do prasy krawędziowej |
| Model | 20.401 |
| Maksymalne obciążenie | 100 t/m |
| Kąt rowka roboczego | 85° |
| Szerokość rowka V | 40 mm |
| Promień dna rowka | R4 |
| Wysokość matrycy | 60 mm |
| Szerokość podstawy | 60 mm |
