Matryca 85° 100T/M 20.400
Matryca 20.400

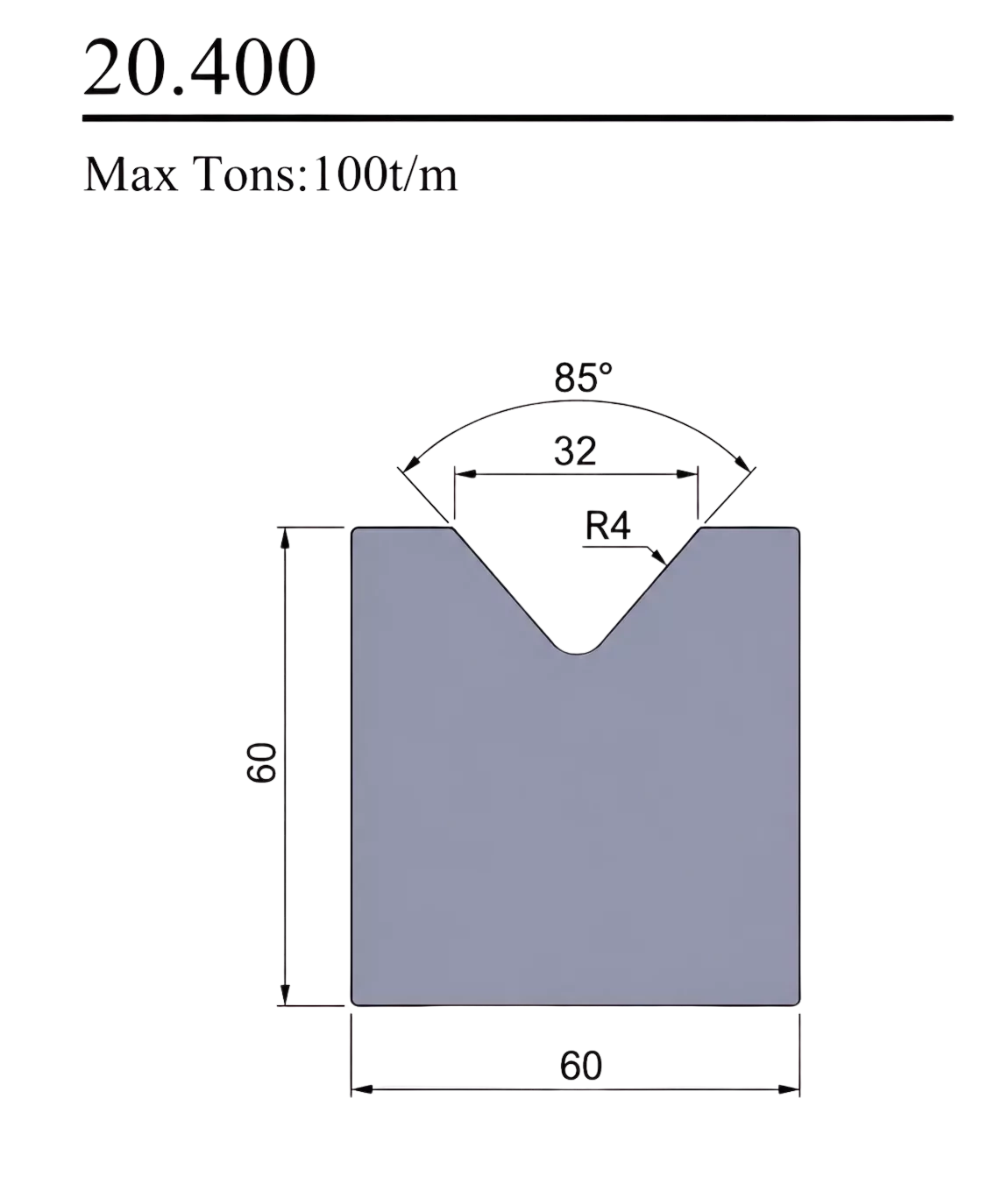

Matryca 20.400 to dolne narzędzie do pras krawędziowych, przeznaczone do pracy z rowkiem roboczym typu V. Model posiada kąt roboczy 85°, szerokość rozwarcia 32 mm oraz promień dna rowka R4.
Wysokość całkowita matrycy wynosi 60 mm, a szerokość podstawy to 60 mm. Maksymalne dopuszczalne obciążenie narzędzia wynosi 100 t/m, dzięki czemu model dobrze sprawdzi się w pracy z większymi obciążeniami.
Model 20.400 zapewnia stabilne podparcie materiału, dobrą powtarzalność gięcia oraz wysoką wytrzymałość przy pracy pod obciążeniem do 100 ton na metr.
Najważniejsze cechy matrycy 20.400
Matryca dolna 20.400 została zaprojektowana do zastosowań wymagających większego rowka roboczego oraz stabilnej, masywnej konstrukcji. Dzięki odpowiednio dobranej geometrii narzędzie umożliwia precyzyjne i powtarzalne gięcie elementów blaszanych.
Matryca dolna V
Dolne narzędzie robocze przeznaczone do współpracy z prasą krawędziową.
Rozwarcie V32
Rowek roboczy o szerokości 32 mm pozwala na gięcie odpowiednio dobranych grubości materiału.
Kąt 85°
Kąt roboczy 85° umożliwia uzyskanie właściwego podparcia i geometrii podczas procesu gięcia.
Promień R4
Dno rowka zostało wykonane z promieniem 4 mm, co wpływa na charakterystykę kontaktu z materiałem.
Wymiary 60 × 60 mm
Matryca ma wysokość 60 mm oraz szerokość podstawy 60 mm, co zapewnia sztywną konstrukcję.
Nośność 100 t/m
Wysoka dopuszczalna nośność sprawia, że model nadaje się do wymagających zastosowań przemysłowych.
Specyfikacja techniczna matrycy 20.400
| Parametr | Wartość |
|---|---|
| Typ narzędzia | Matryca dolna / narzędzie dolne do prasy krawędziowej |
| Model | 20.400 |
| Maksymalne obciążenie | 100 t/m |
| Kąt rowka | 85° |
| Szerokość rowka V | 32 mm |
| Promień dna rowka | R4 |
| Wysokość matrycy | 60 mm |
| Szerokość podstawy | 60 mm |
