Matryca 45° 100T/M 20.421
Matryca 20.421
Matryca 20.421 to wytrzymałe narzędzie dolne przeznaczone do zastosowania w prasach krawędziowych. Konstrukcja modelu została opracowana z myślą o stabilnej pracy, precyzyjnym prowadzeniu materiału oraz zachowaniu powtarzalnych efektów gięcia.

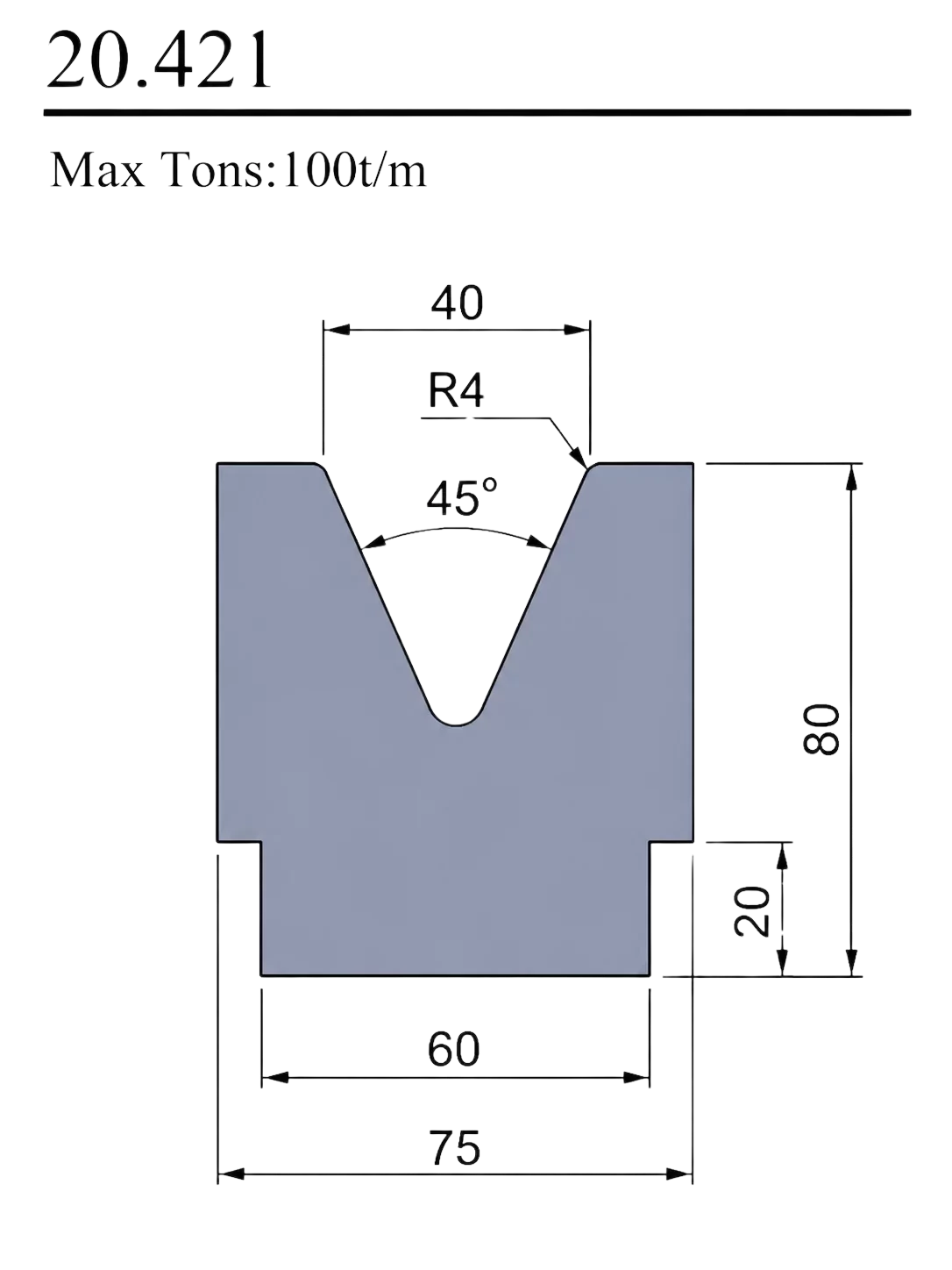

Model posiada kąt roboczy 45°, szerokość rowka 40 mm, promień przejścia R4, wysokość całkowitą 80 mm, wysokość stopnia 20 mm, szerokość podstawy roboczej 60 mm oraz szerokość całkowitą 75 mm. Maksymalne dopuszczalne obciążenie wynosi 100 t/m.
Model 20.421 jest przeznaczony do pracy w warunkach produkcyjnych, gdzie liczy się trwałość narzędzia, dokładność gięcia oraz dobra współpraca z odpowiednio dobranym stemplem.
Najważniejsze cechy matrycy 20.421
Odpowiednio dobrana matryca dolna ma bezpośredni wpływ na jakość procesu gięcia blach. Parametry geometryczne, takie jak kąt rowka, jego szerokość, promień przejścia i wysokość narzędzia, wpływają na powtarzalność procesu, dokładność oraz bezpieczną eksploatację oprzyrządowania.
Matryca dolna do gięcia
Profesjonalne narzędzie robocze przeznaczone do współpracy z prasami krawędziowymi w procesach gięcia blach.
Kąt roboczy 45°
Geometria rowka umożliwia precyzyjne gięcie i prawidłowe prowadzenie materiału w wielu zastosowaniach technologicznych.
Promień R4
Promień przejścia R4 wspiera prawidłową pracę narzędzia oraz korzystnie wpływa na jakość obrabianego elementu.
Szerokość rowka 40 mm
Wymiar roboczy dostosowany do określonych operacji gięcia oraz odpowiedniego doboru parametrów technologicznych.
Solidna konstrukcja 80 mm
Wysokość całkowita 80 mm zapewnia stabilność narzędzia i dobrą sztywność podczas pracy pod obciążeniem.
Nośność 100 t/m
Dopuszczalne obciążenie do 100 ton na metr pozwala na zastosowanie matrycy w wymagających warunkach przemysłowych.
Specyfikacja techniczna matrycy 20.421
| Parametr | Wartość |
|---|---|
| Typ narzędzia | Matryca dolna / narzędzie dolne do prasy krawędziowej |
| Model | 20.421 |
| Maksymalne obciążenie | 100 t/m |
| Kąt roboczy rowka | 45° |
| Szerokość rowka | 40 mm |
| Promień przejścia | R4 |
| Wysokość całkowita | 80 mm |
| Wysokość stopnia | 20 mm |
| Szerokość podstawy roboczej | 60 mm |
| Szerokość całkowita | 75 mm |
