Digima DH-1520 2 kW laser fiber zamknięty światłowodowy 1500x2000

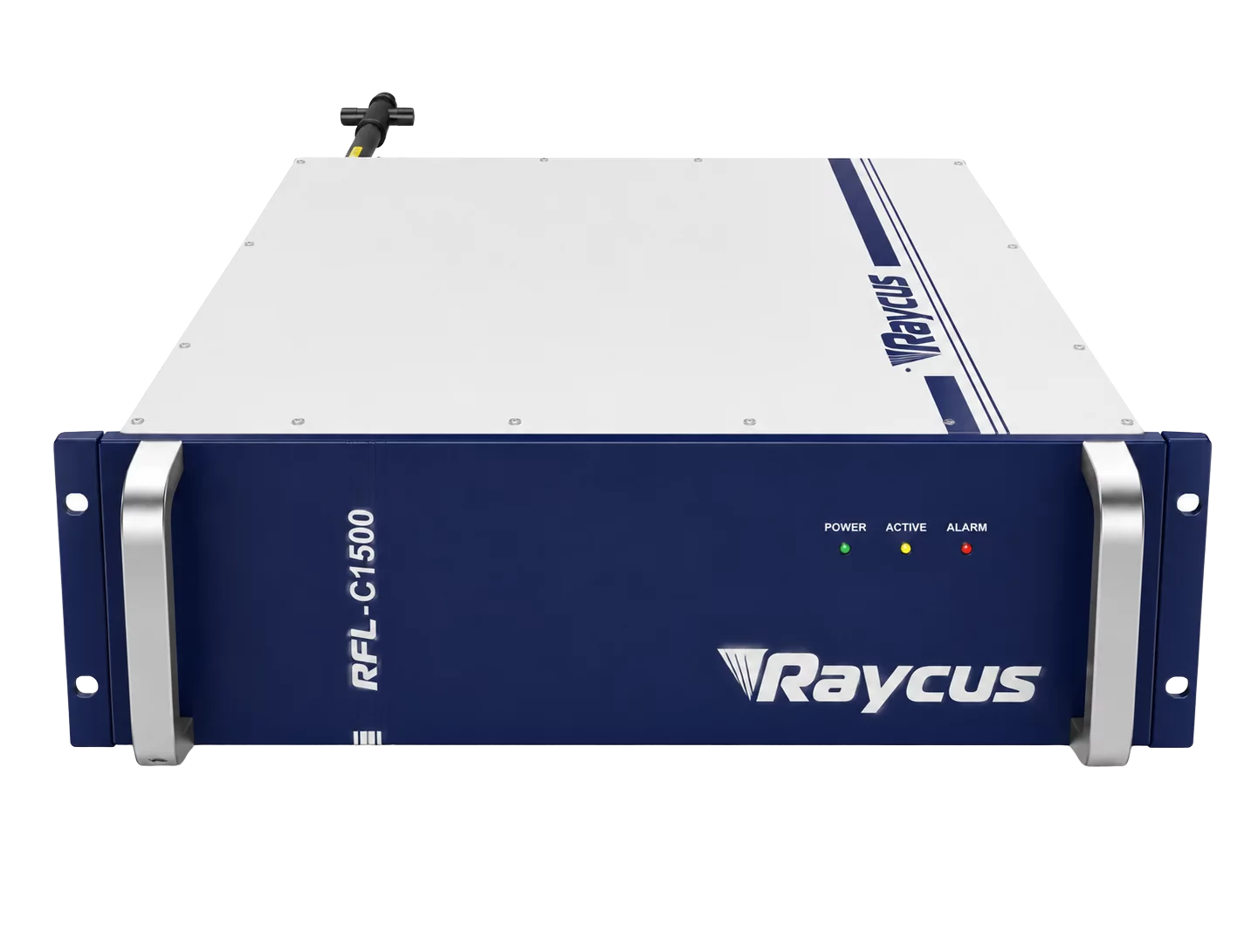

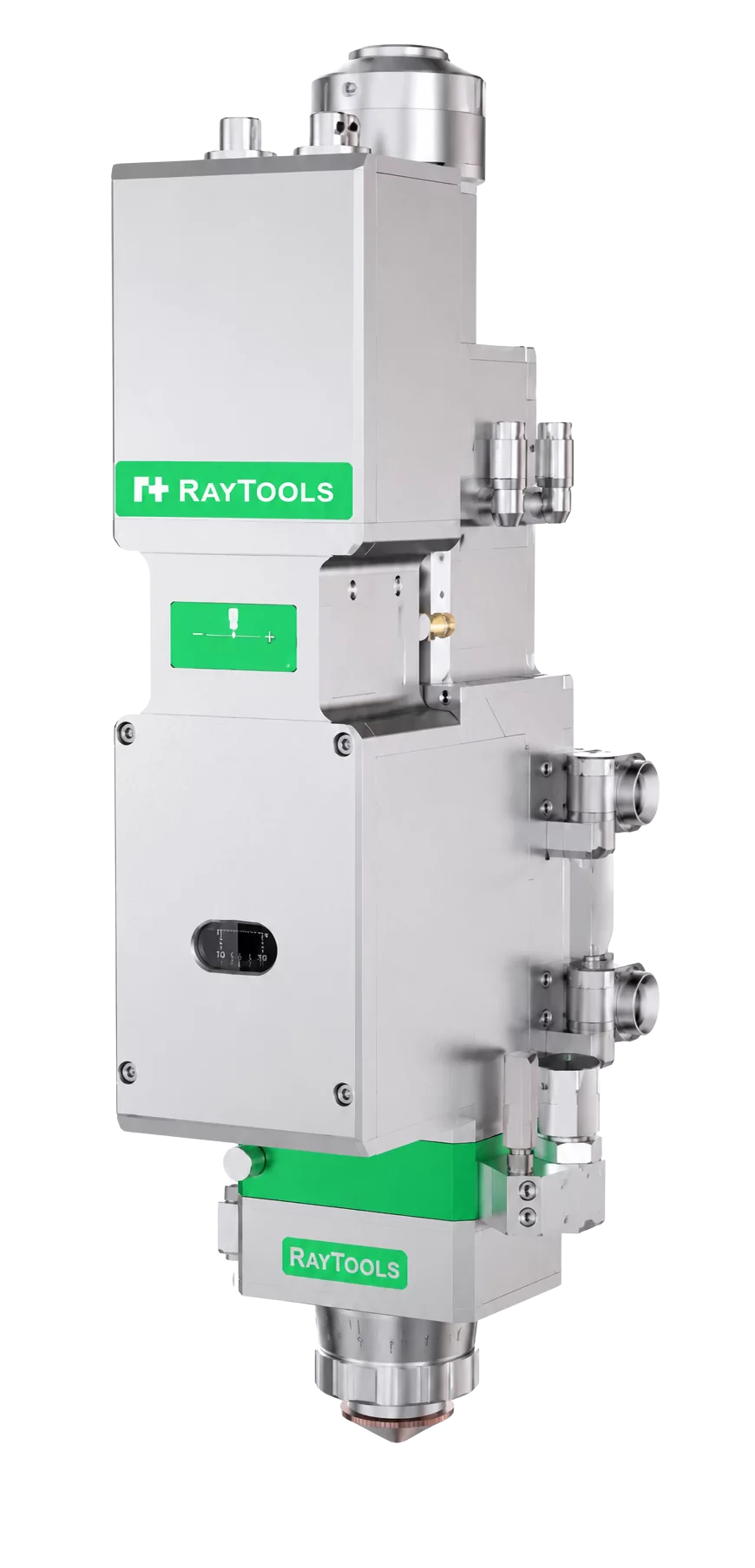

DH-1520 to Laser światłowodwy Fiber DH-1520 2000W przeznaczona do cięcia blach i elementów metalowych w technologii CNC. Maszyna łączy kompaktową konstrukcję, pole robocze 1500 × 2000 mm, źródło laserowe Raycus 2000W oraz głowicę tnącą Raytools BS03KCAT.
Model sprawdzi się w produkcji elementów z blachy, w zakładach ślusarskich, firmach reklamowych, produkcji osłon, paneli, obudów, detali technicznych, elementów ze stali węglowej, nierdzewnej, aluminium, mosiądzu i miedzi.

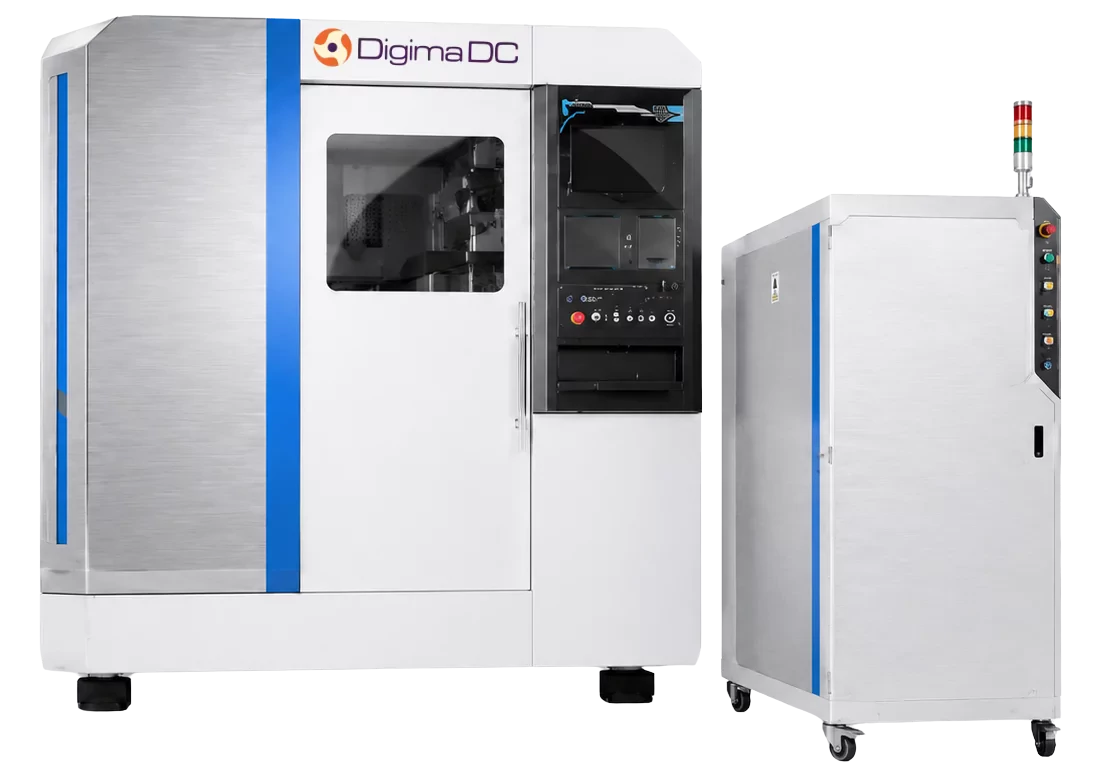

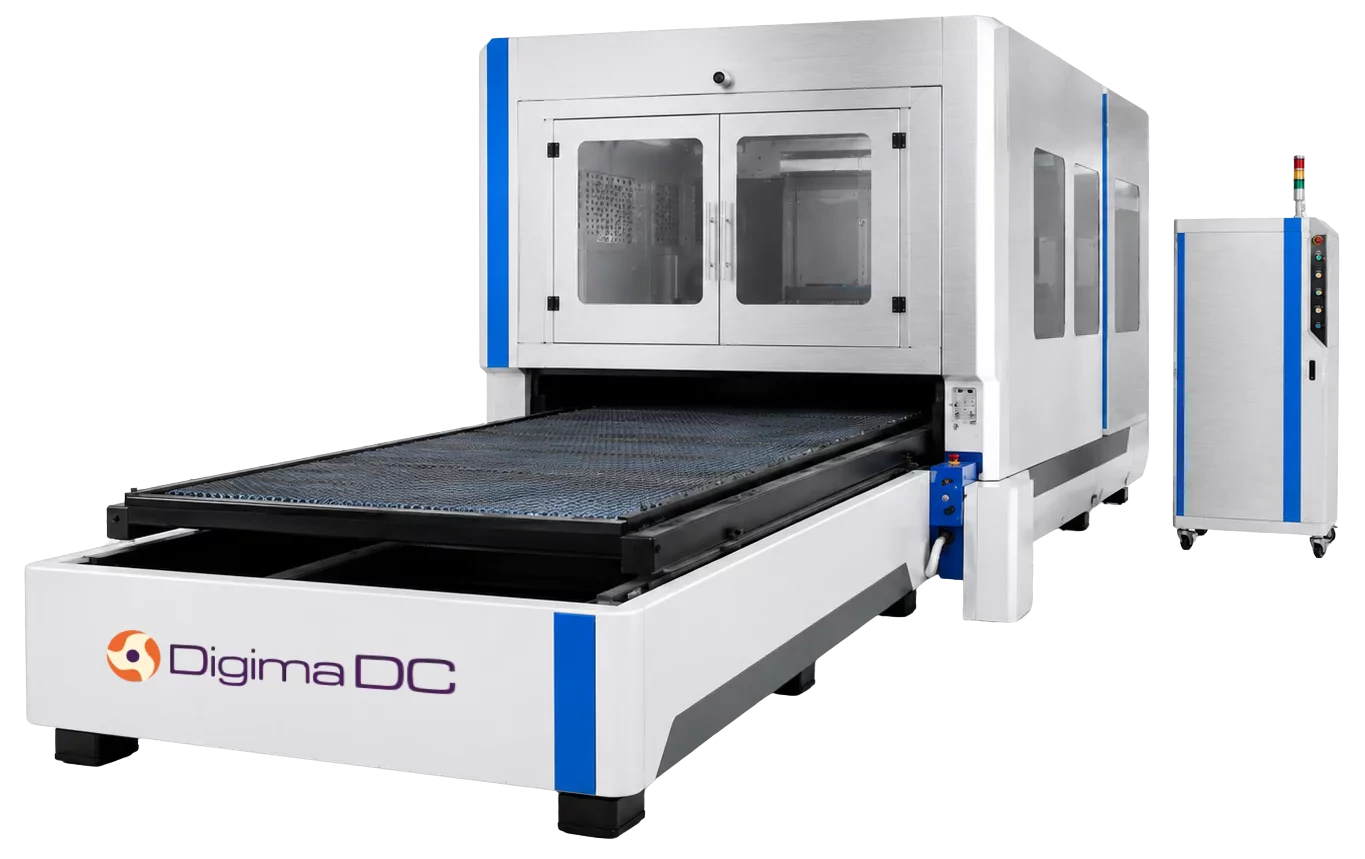

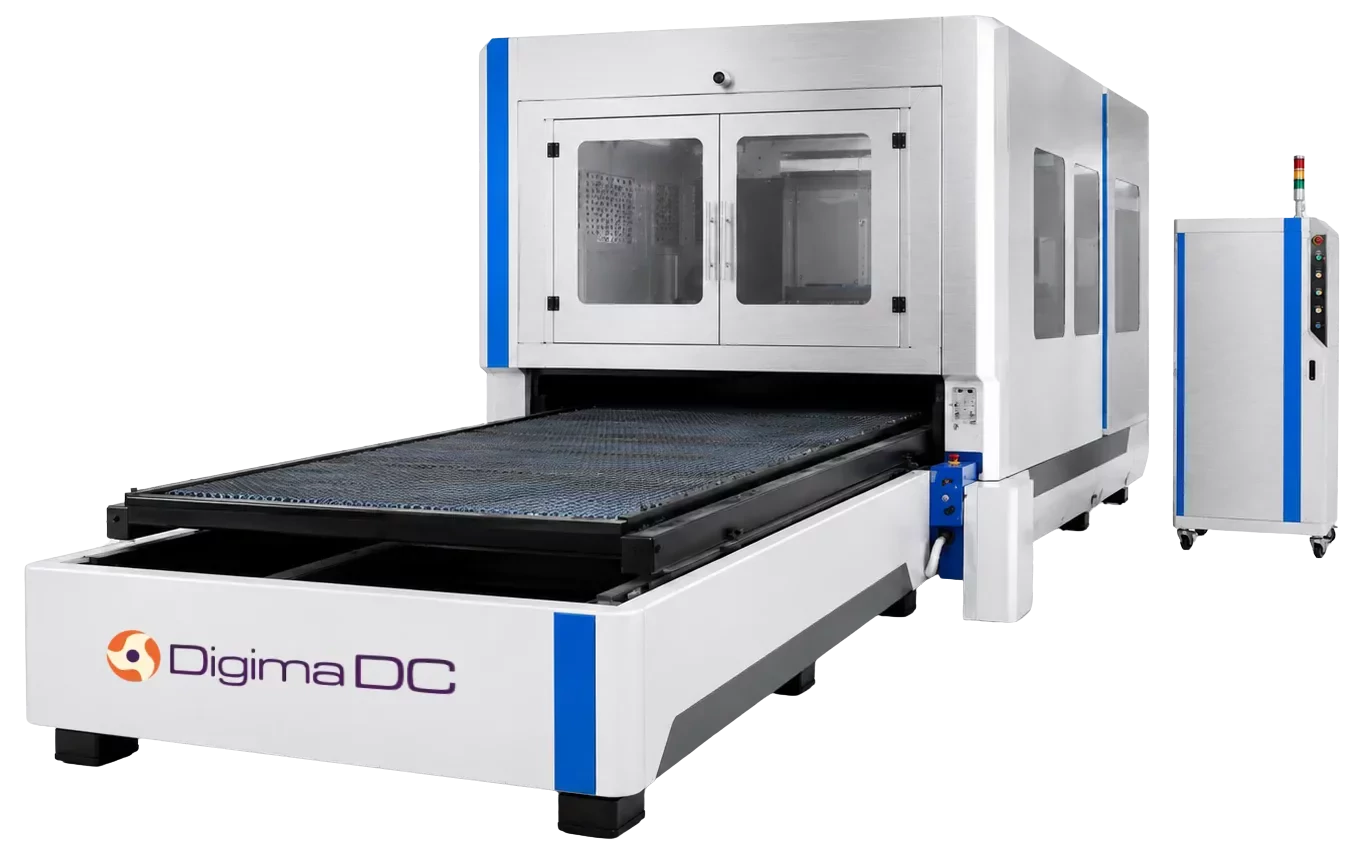

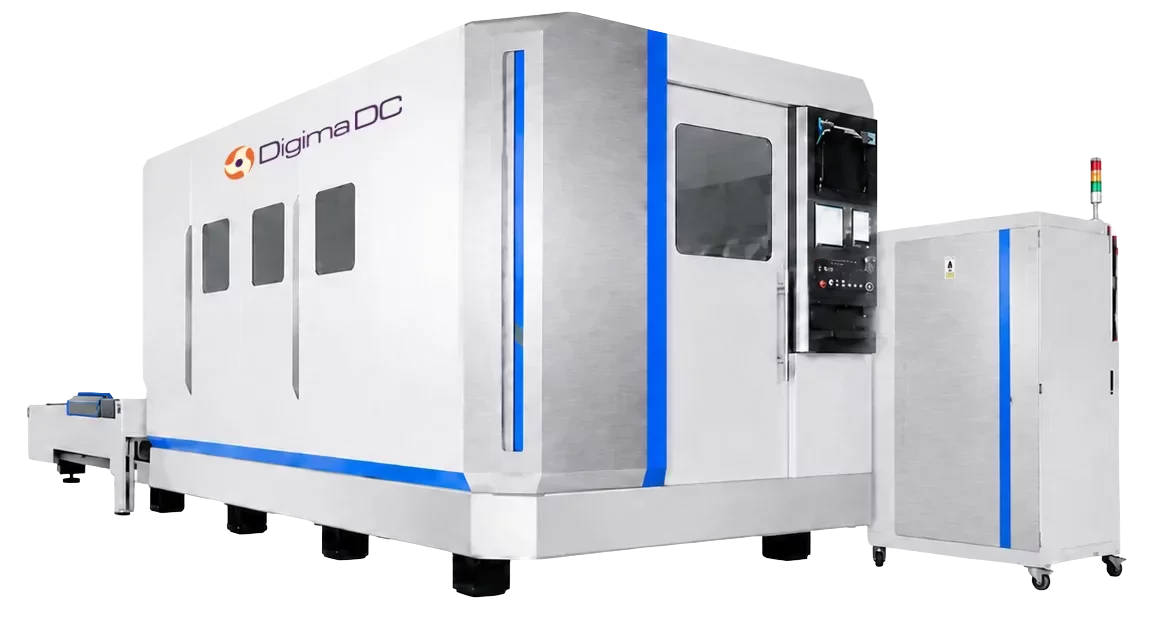

Dwa główne zdjęcia lasera DH-1520

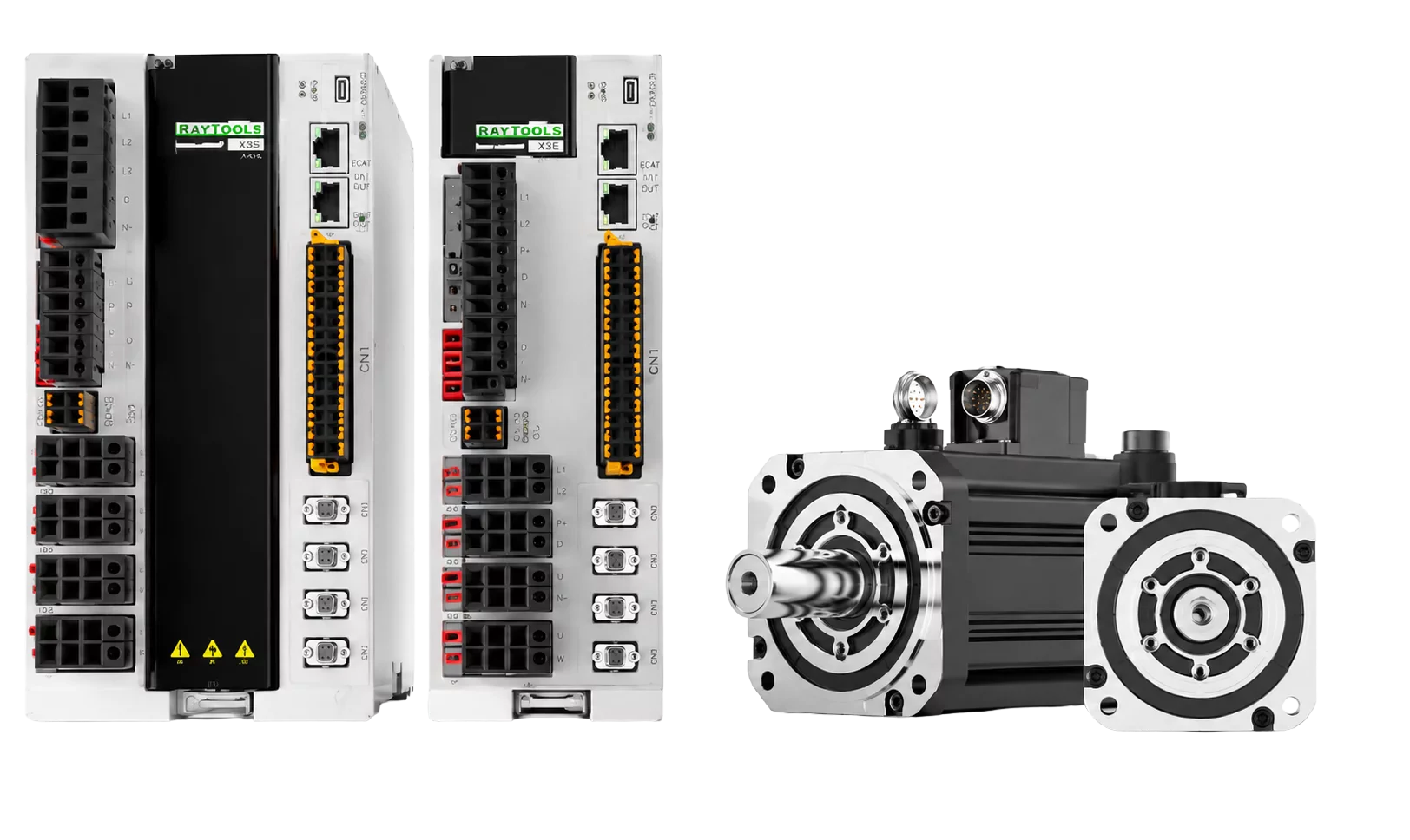

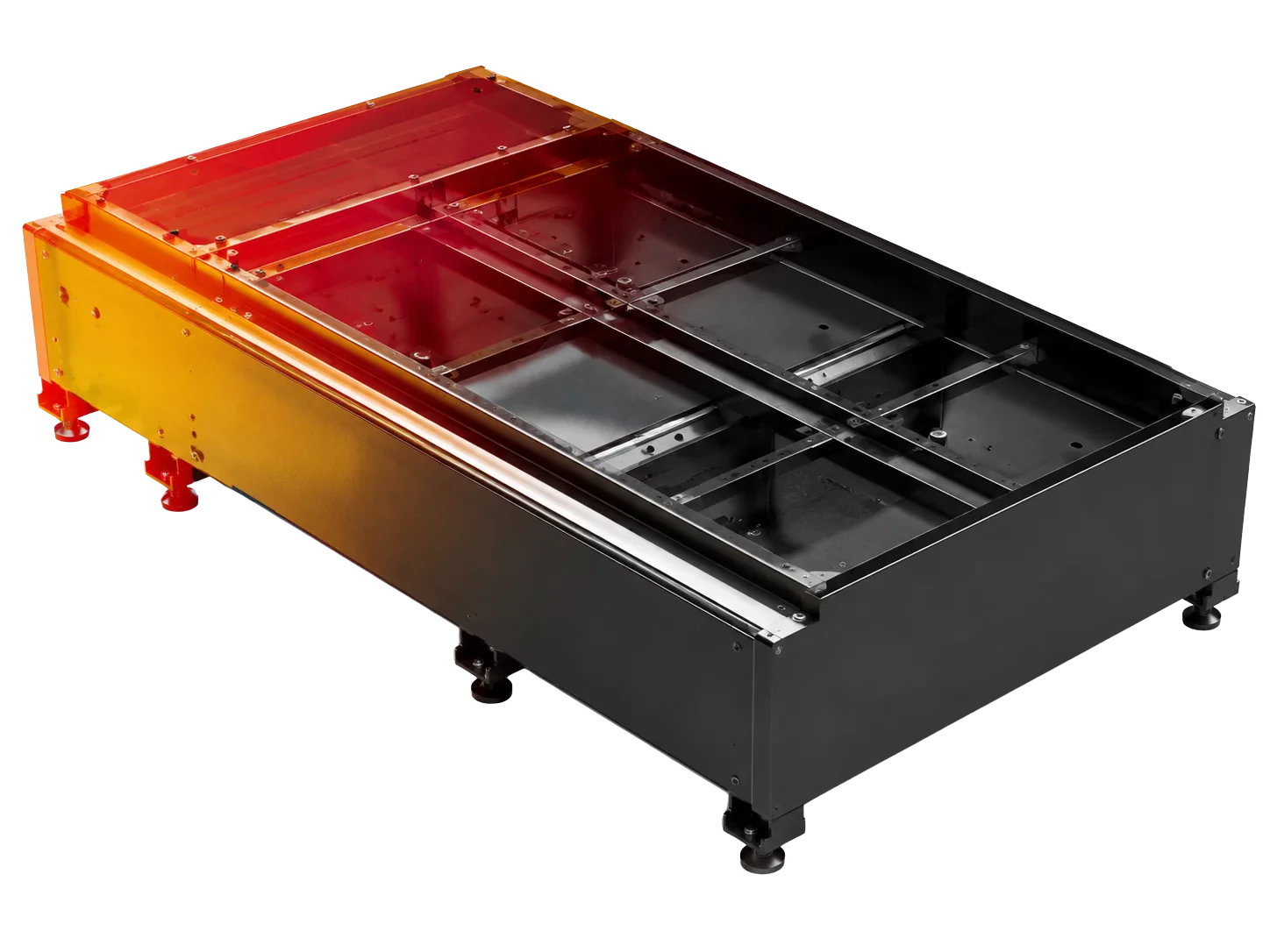

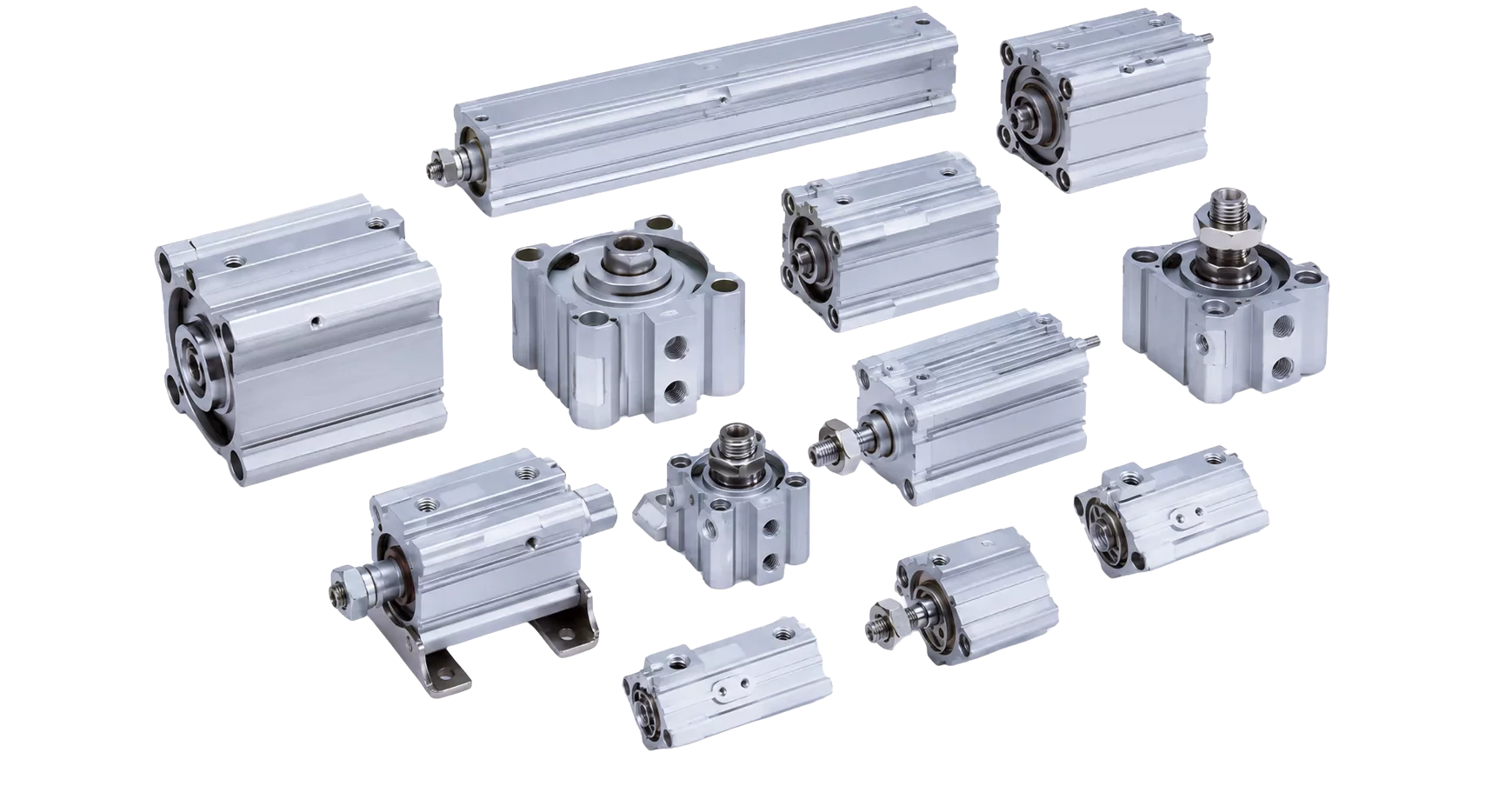

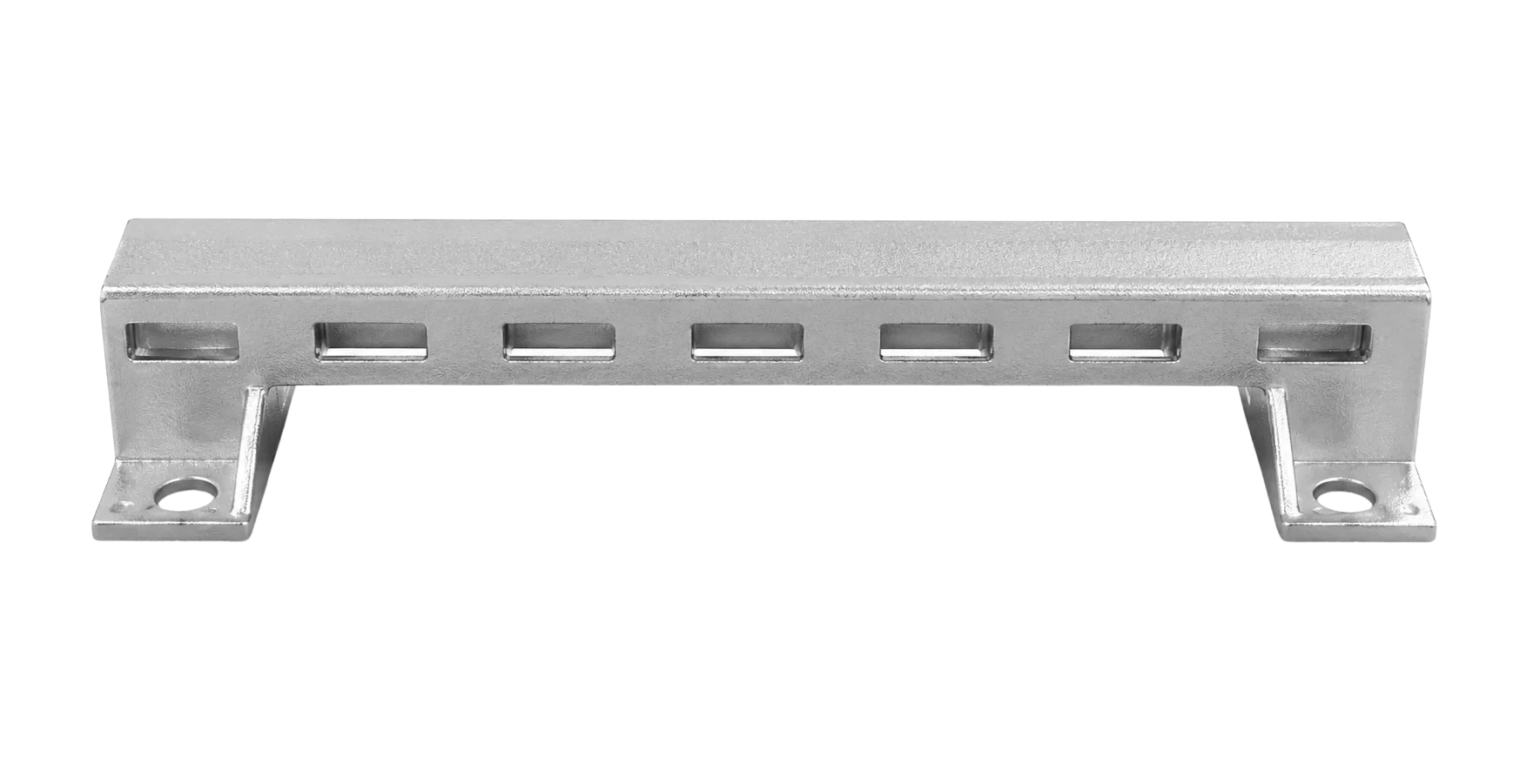

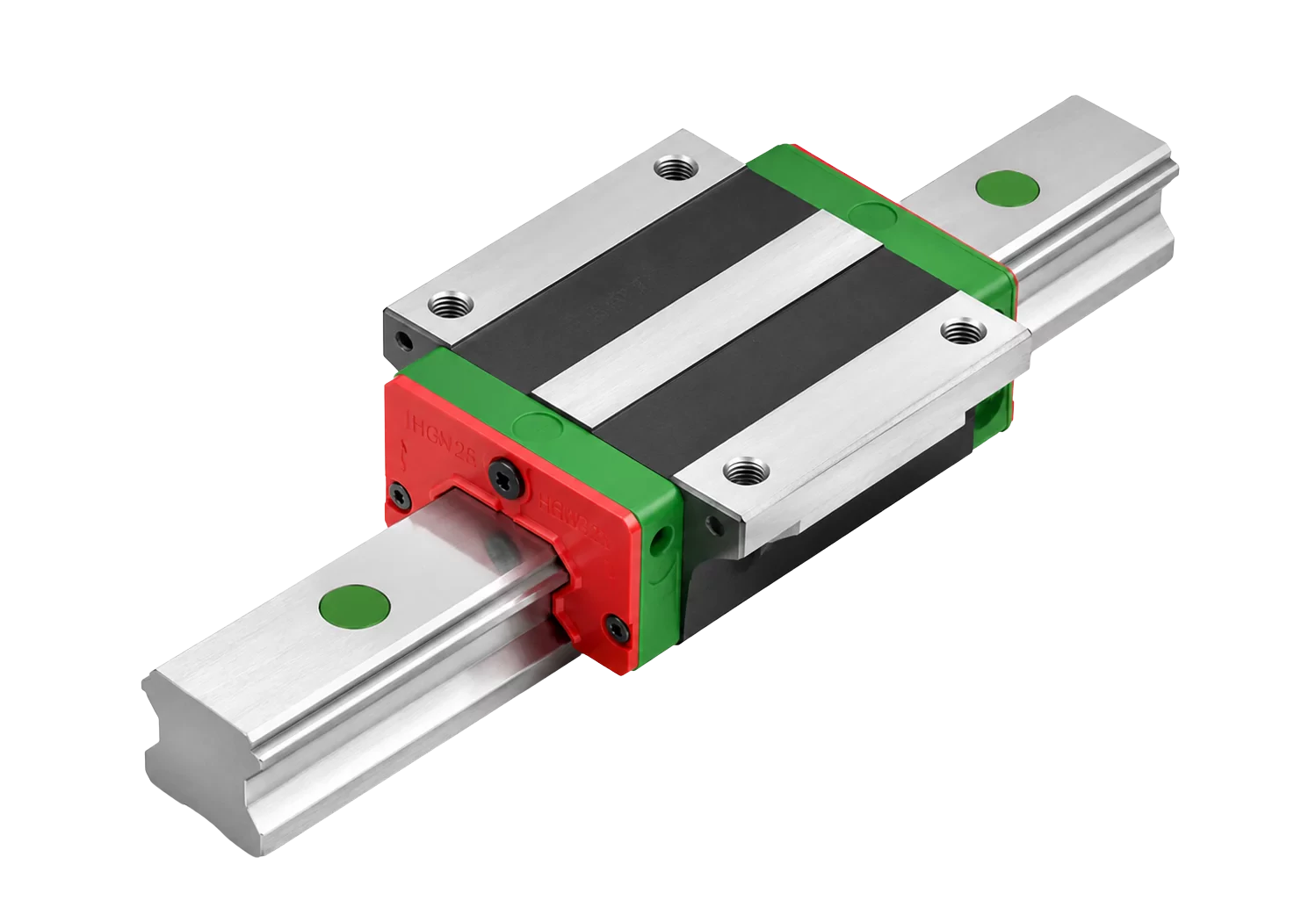

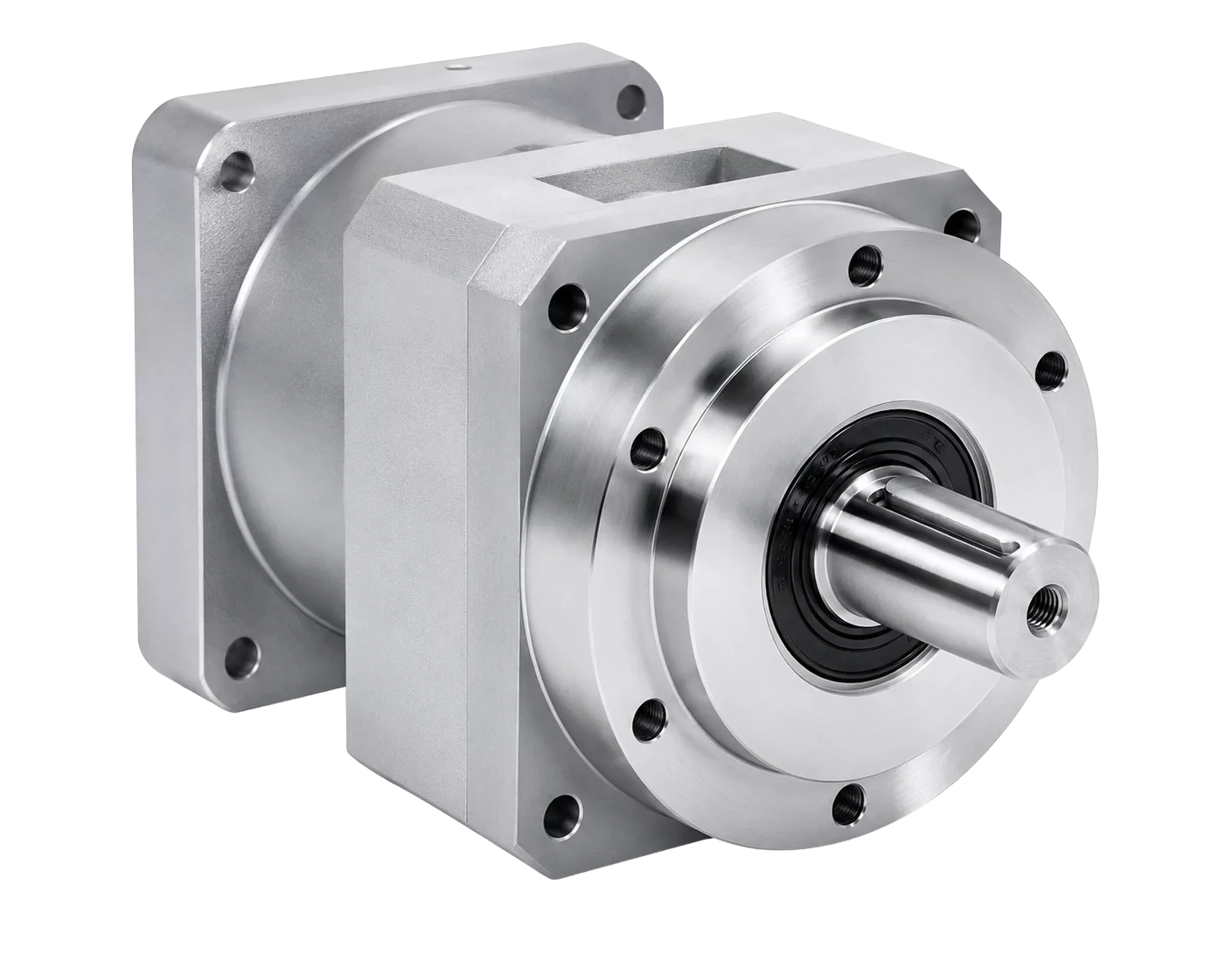

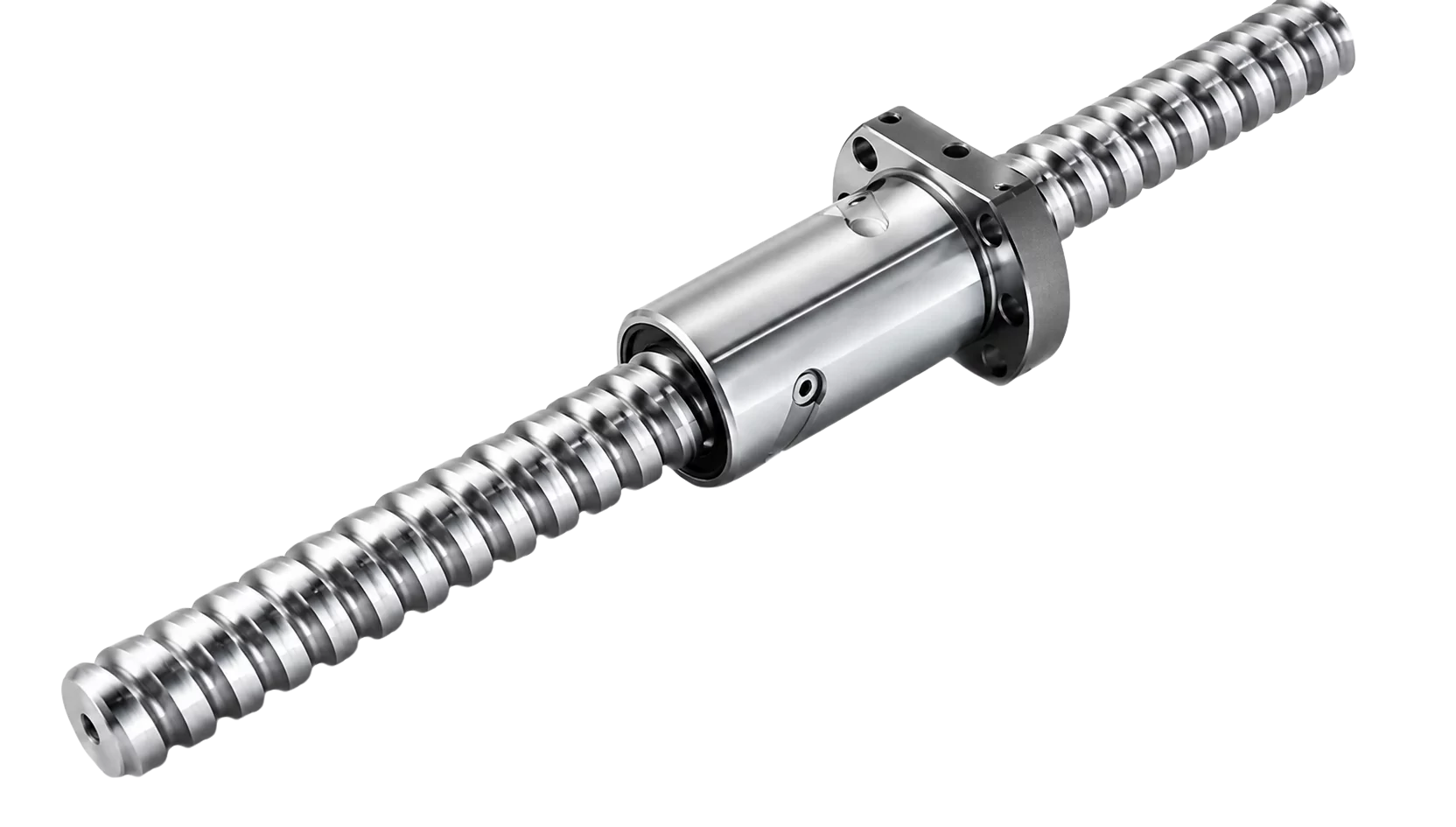

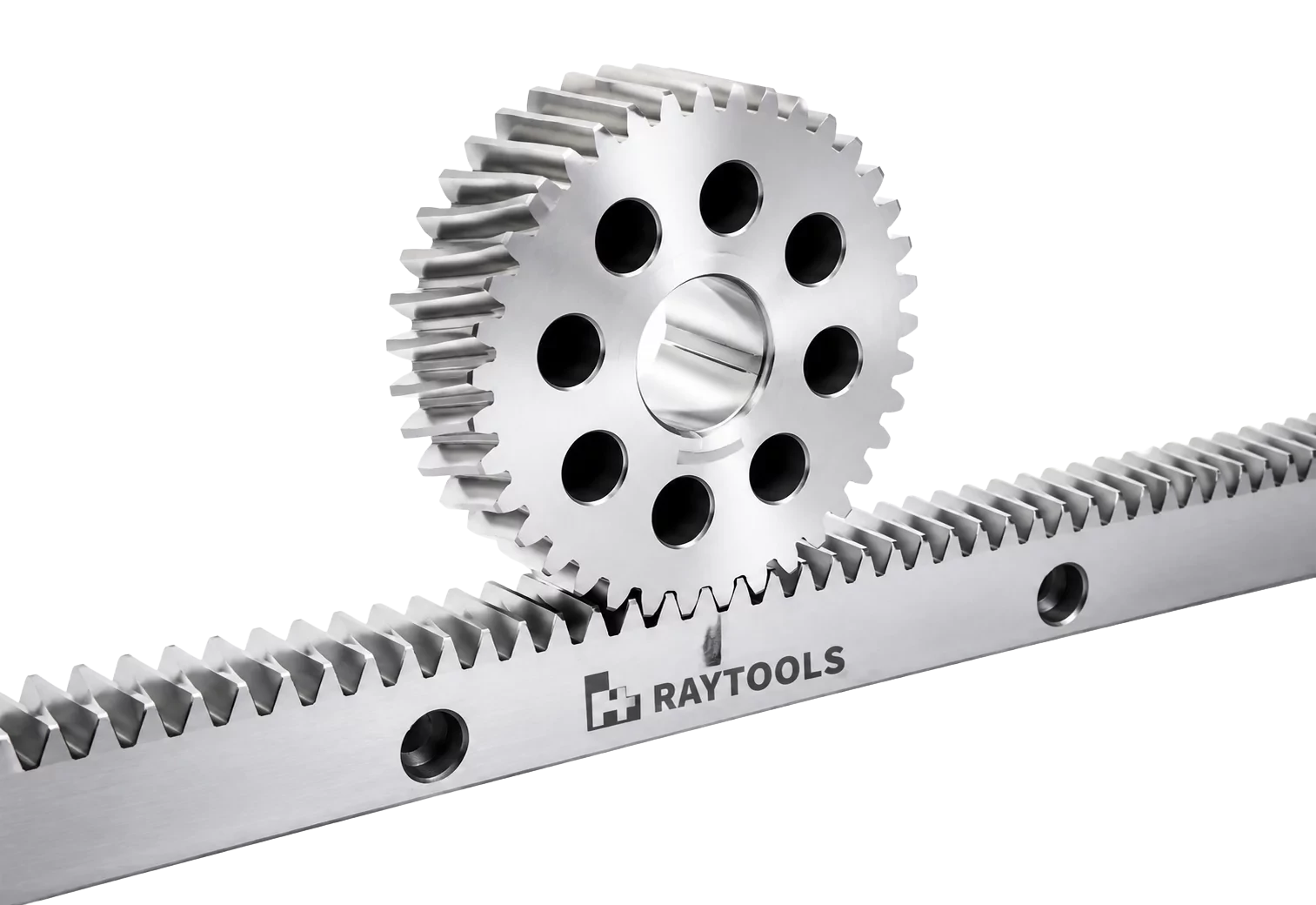

15 kluczowych podzespołów maszyny
Opcjonalne elementy dostępne do zakupu
Poniższe elementy można dodać do konfiguracji lasera.

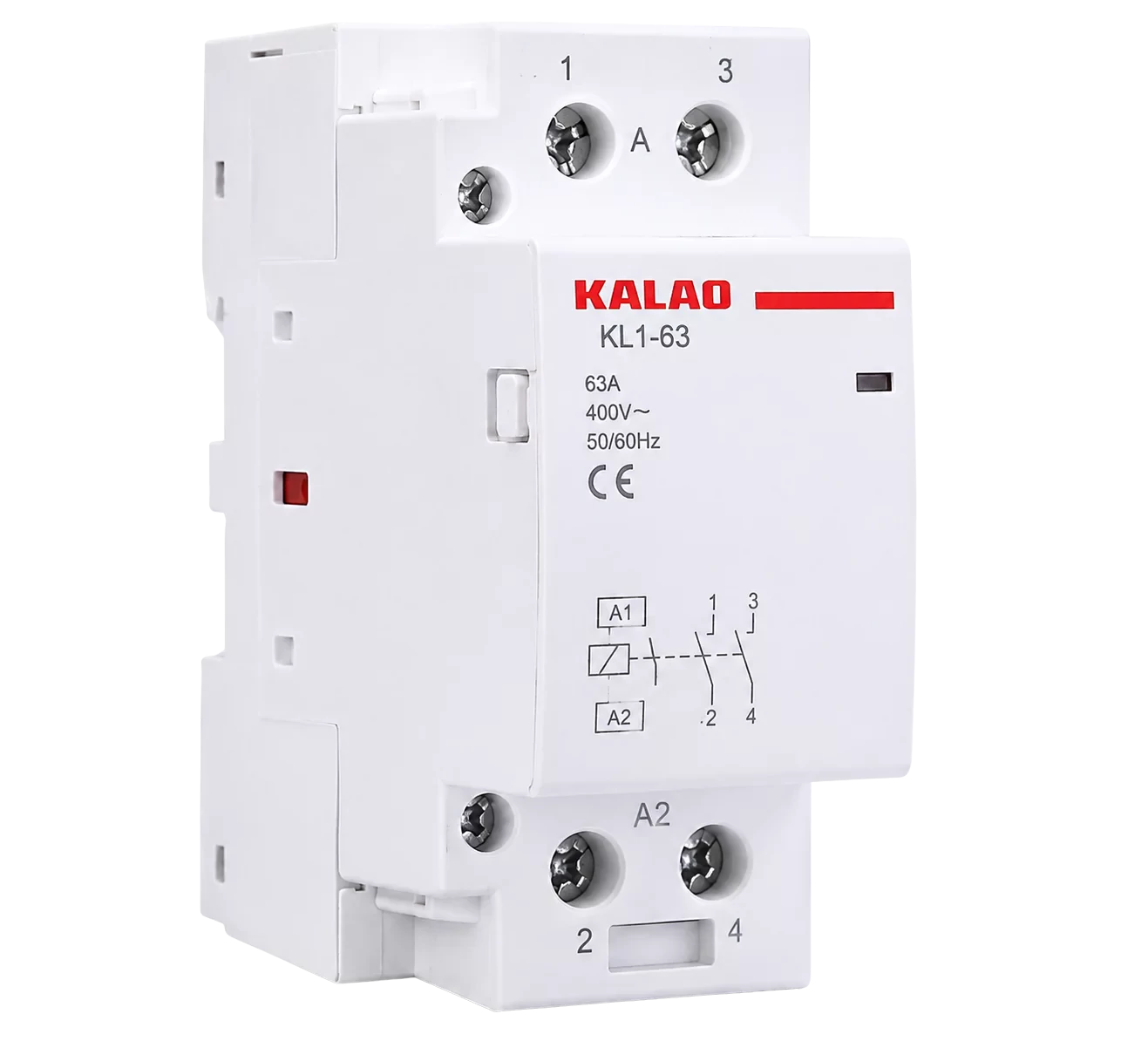

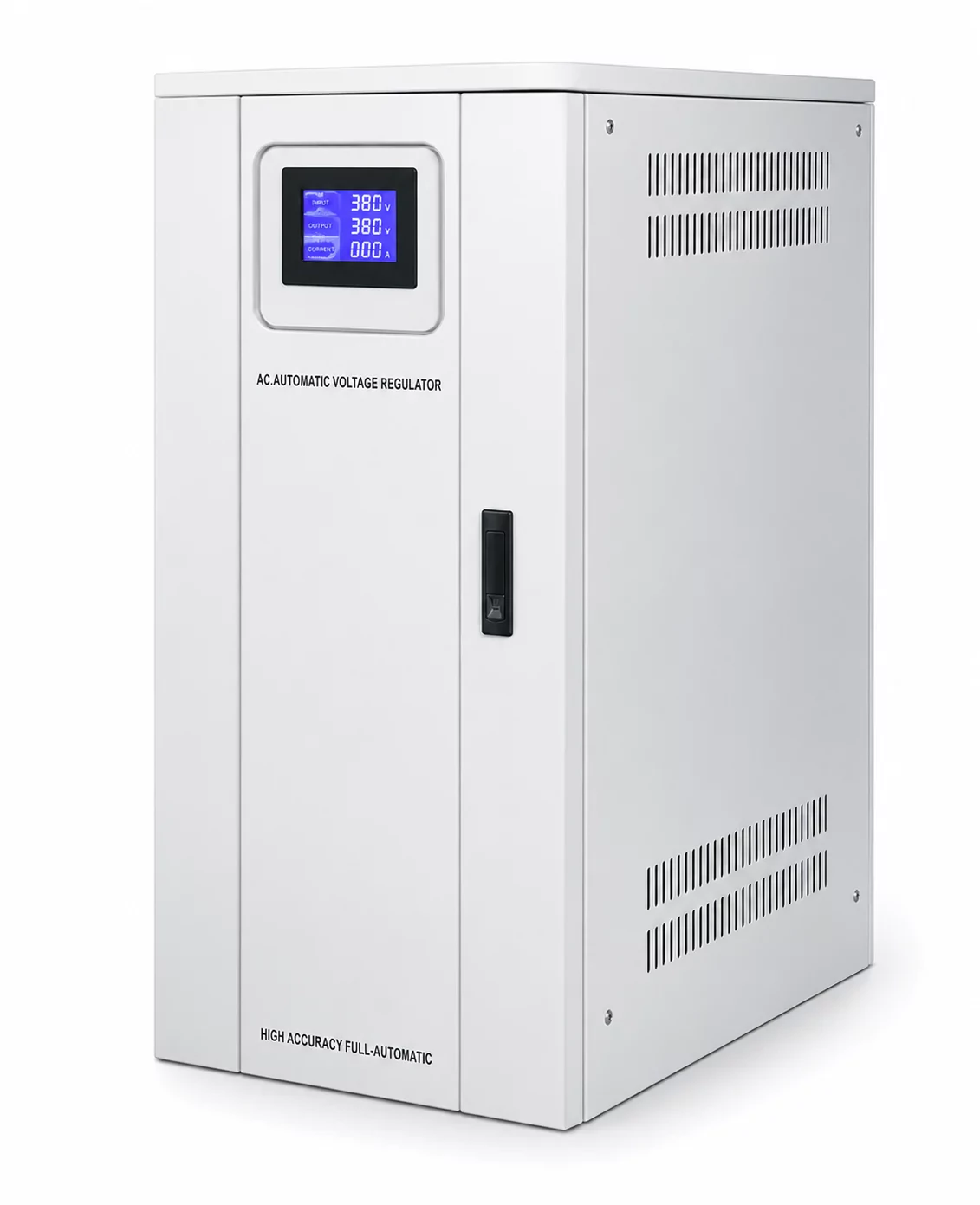

Pomaga utrzymać stabilne zasilanie i płynną pracę urządzenia, szczególnie w miejscach z wahaniami napięcia.

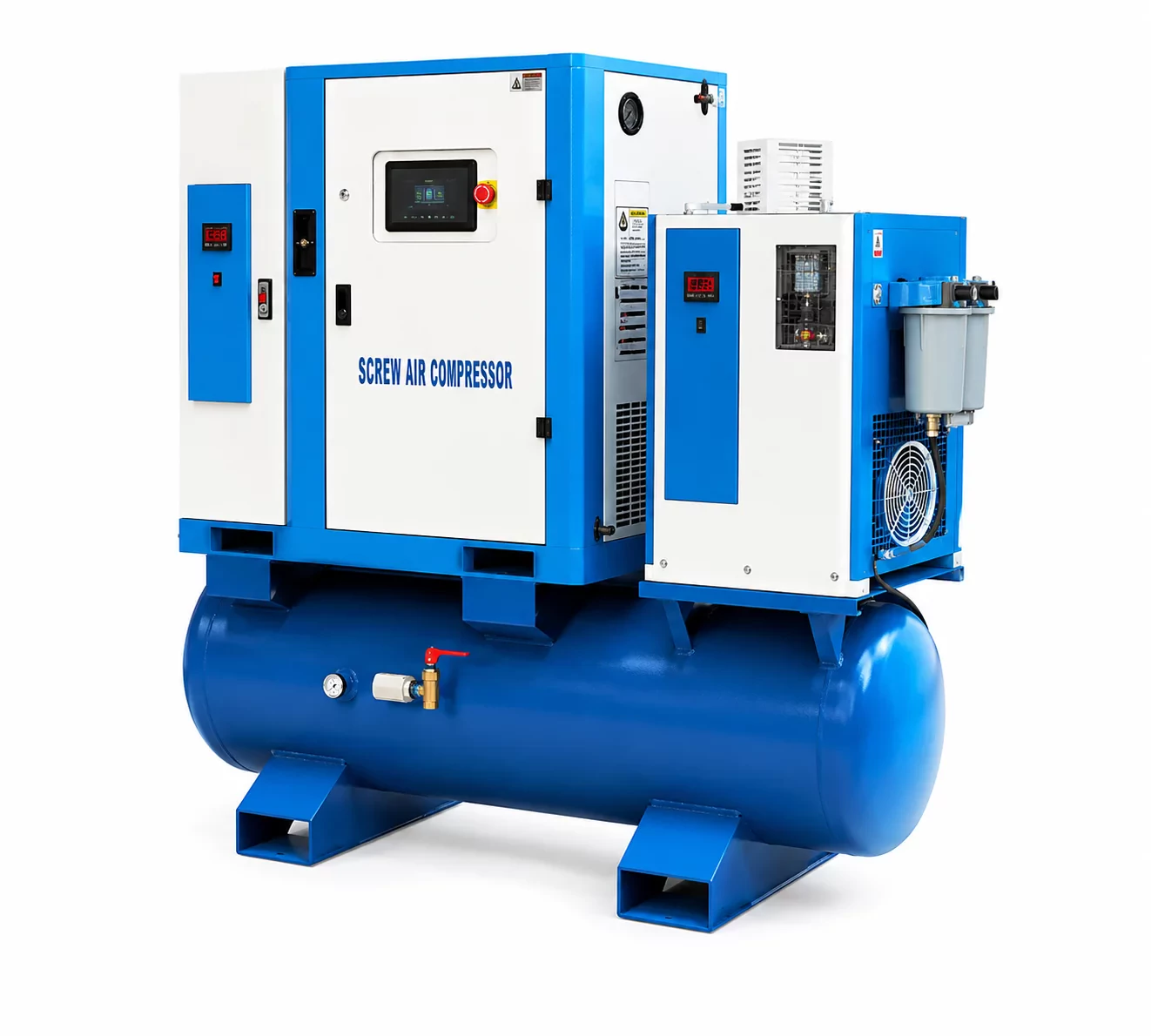

Rozwiązanie do ekonomicznego cięcia stali węglowej i nierdzewnej przy użyciu sprężonego powietrza.

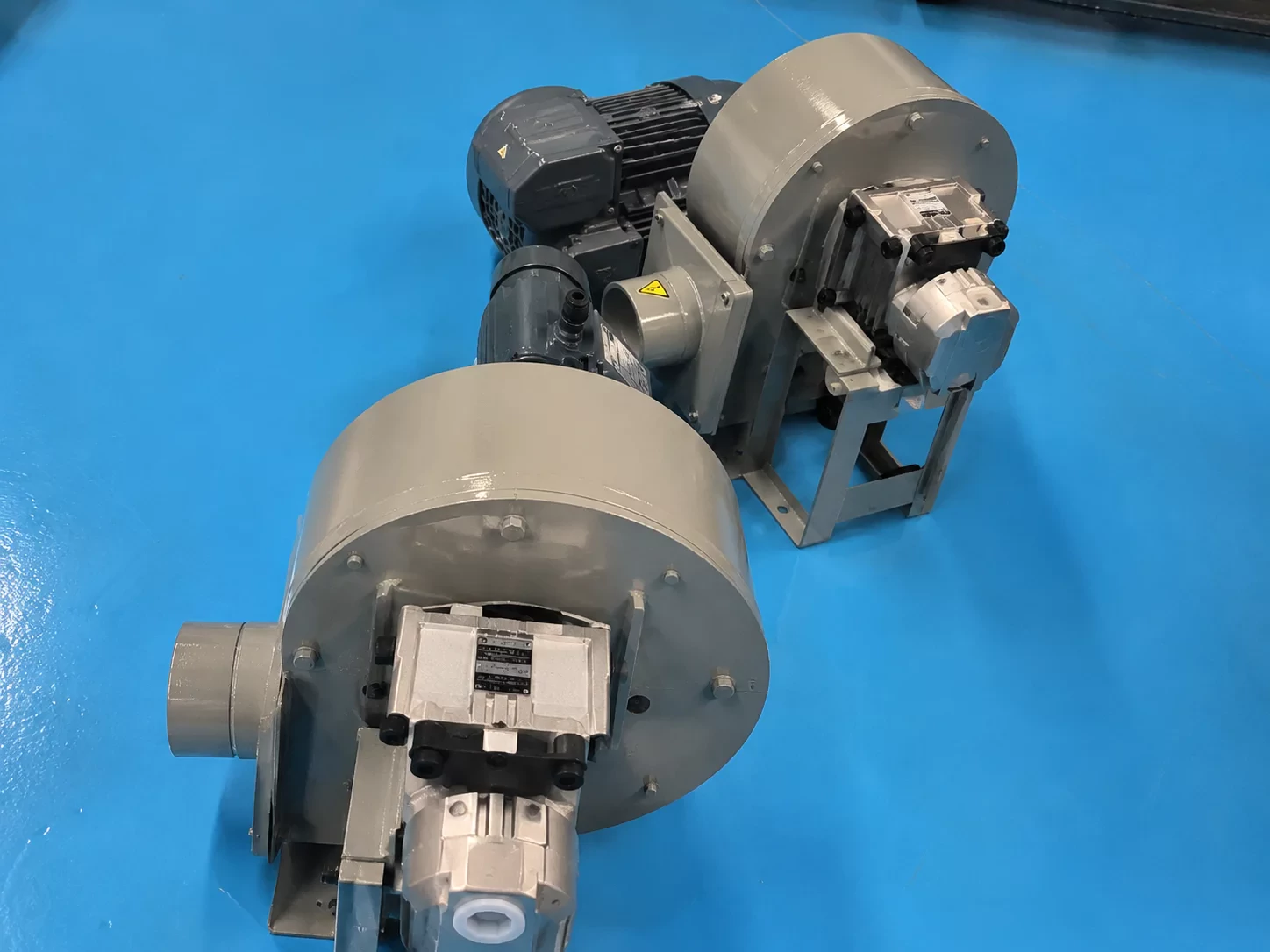

Prosty i praktyczny system usuwania pyłu oraz dymu powstającego podczas cięcia laserowego.

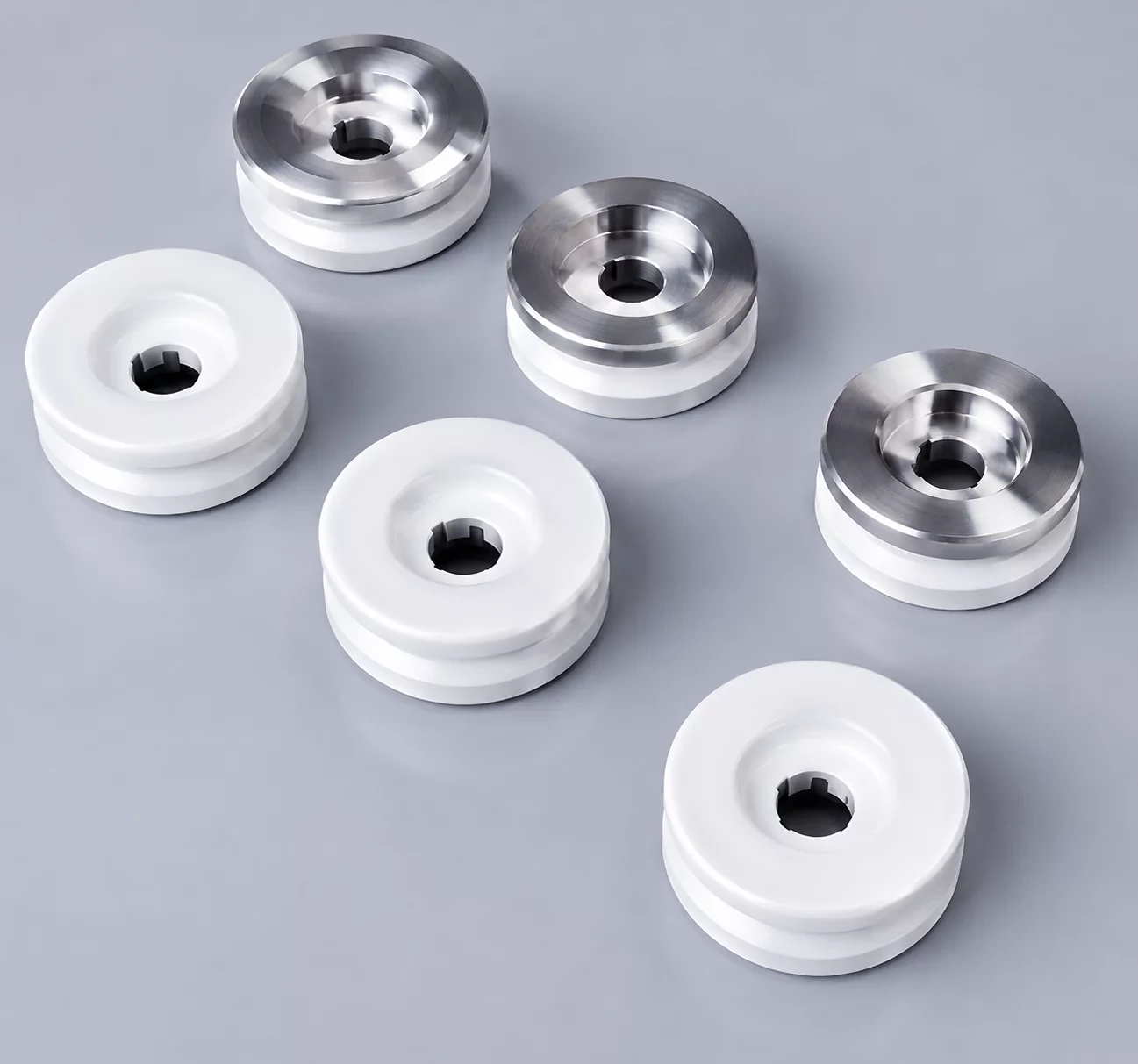

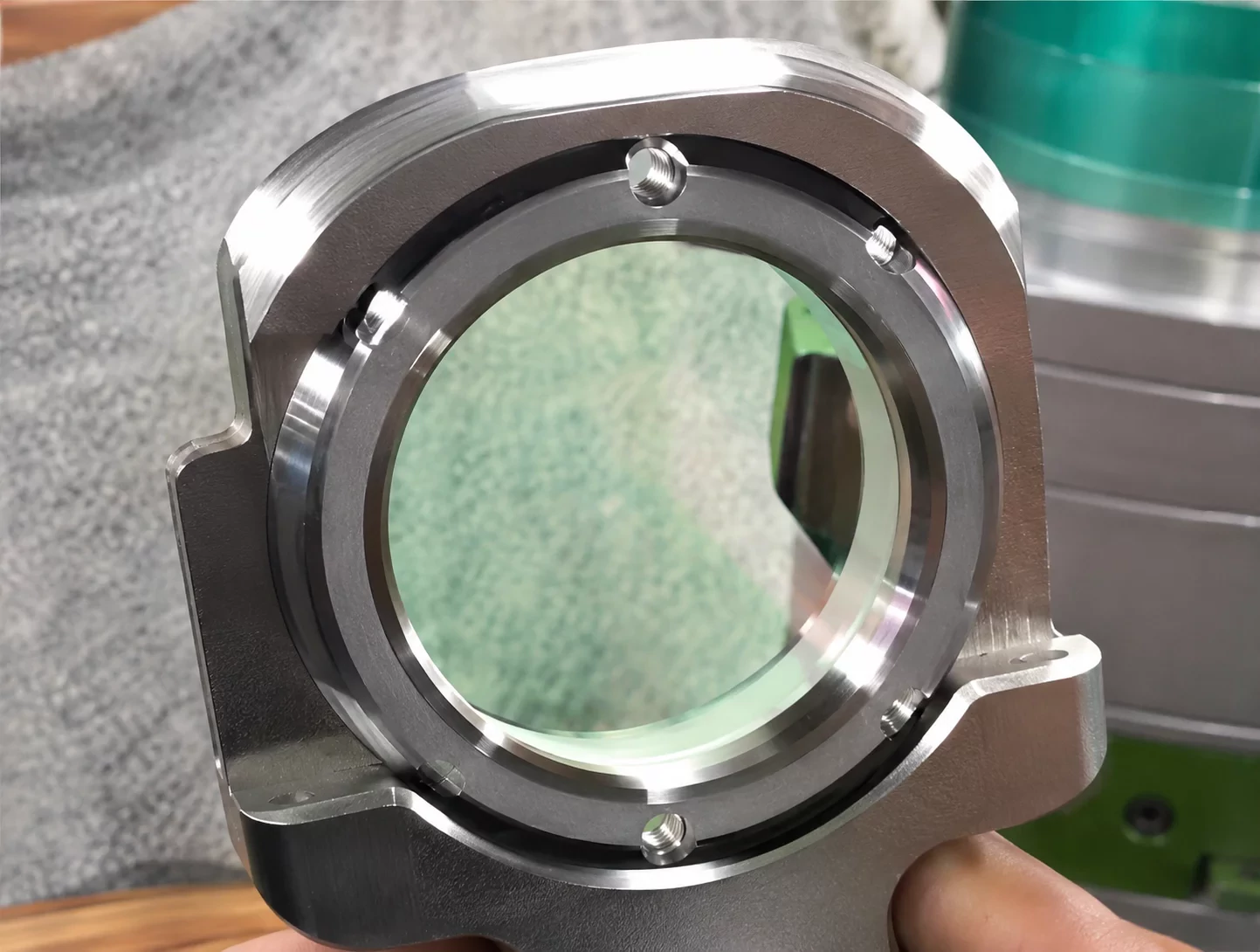

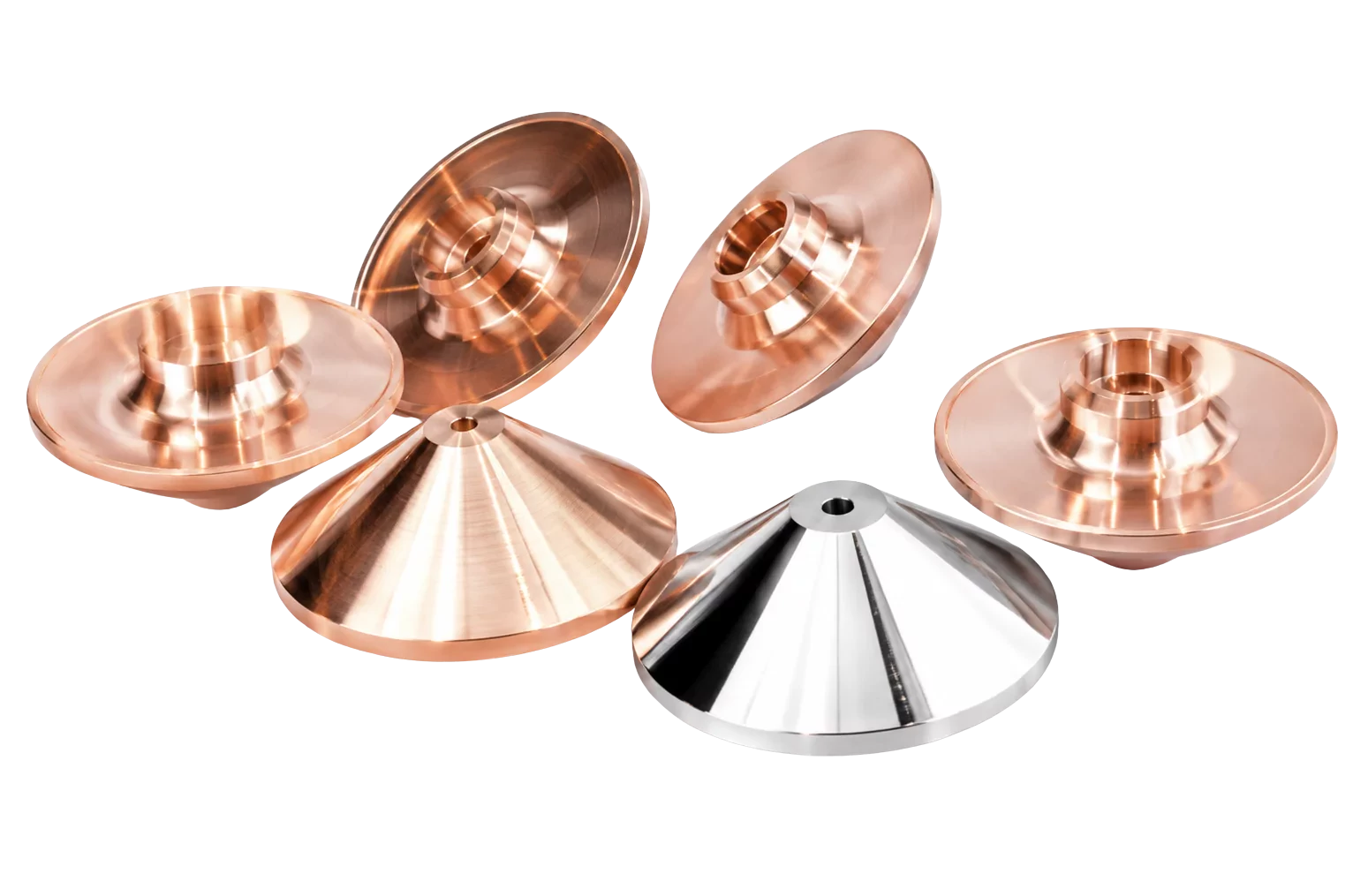

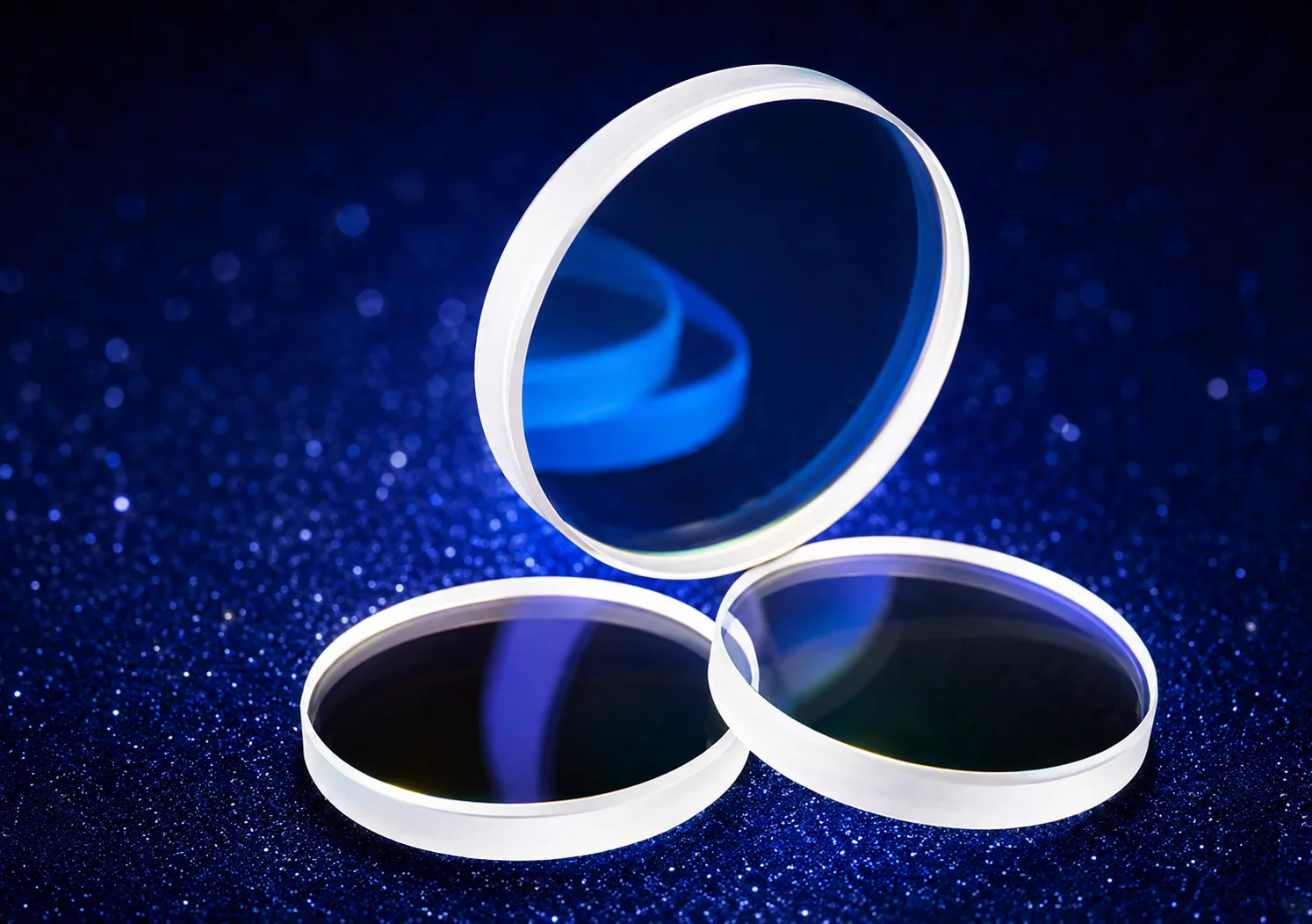

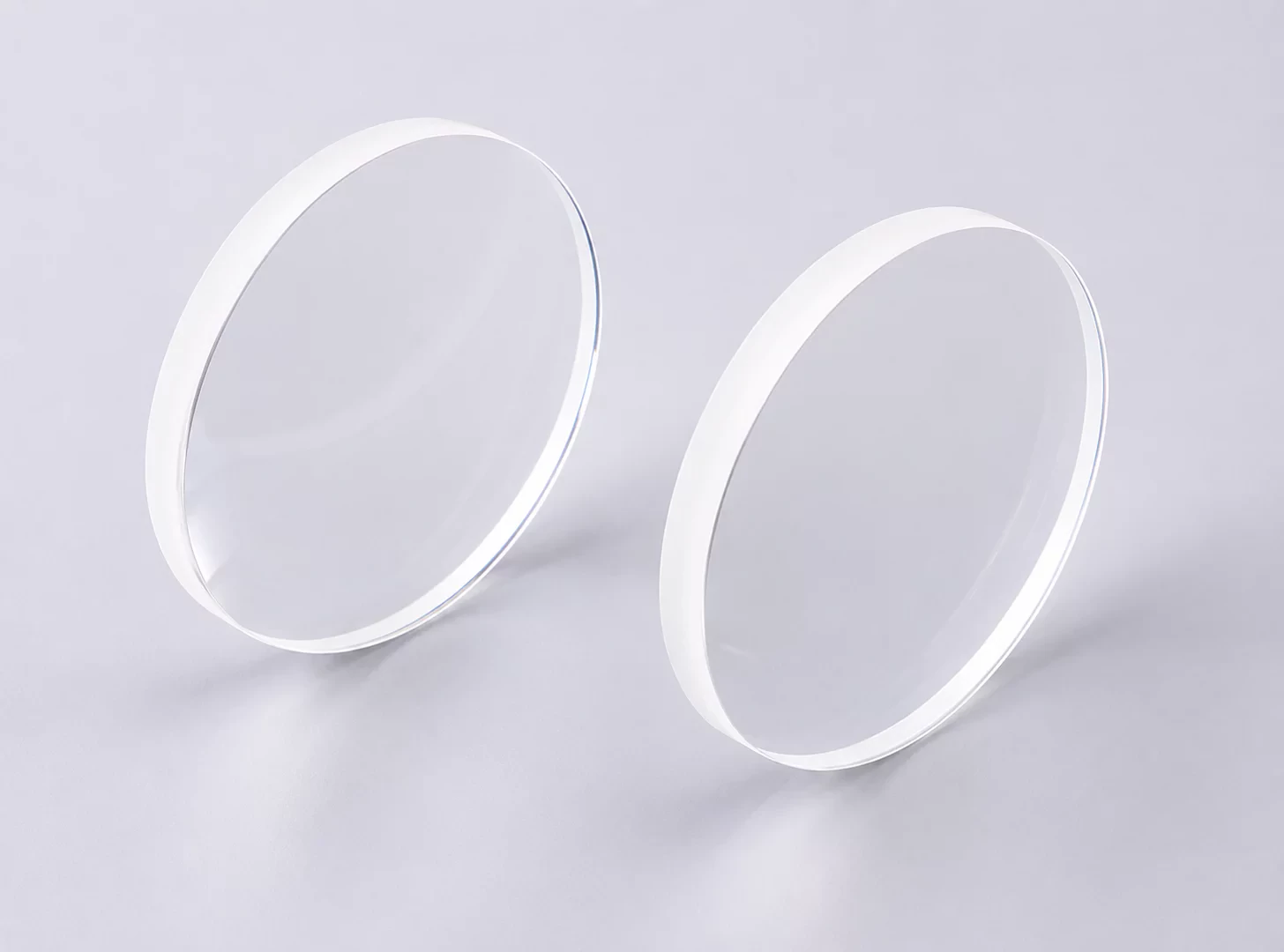

Opcjonalne części eksploatacyjne do lasera
Części eksploatacyjne wchodzące w skład zestawu.

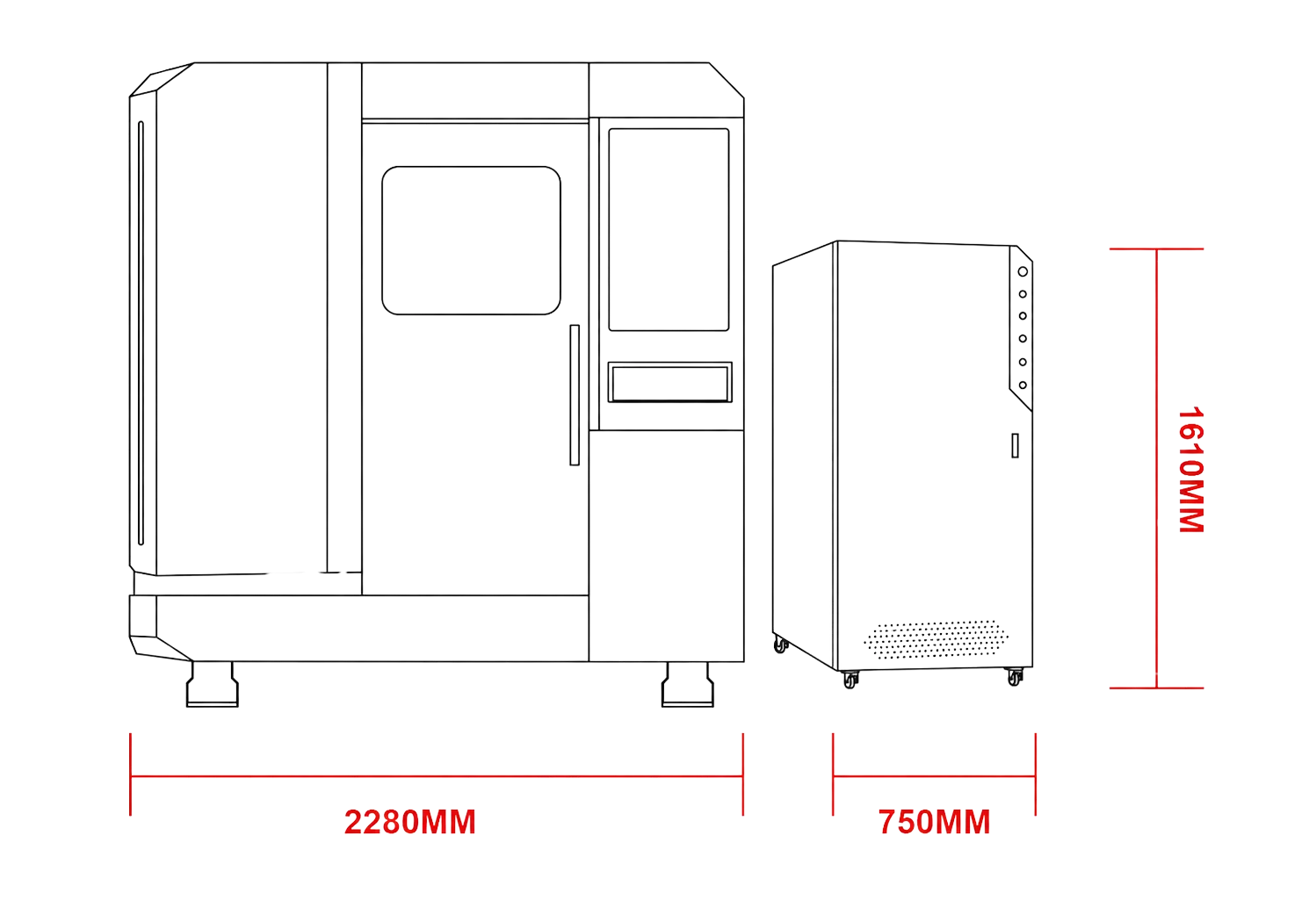

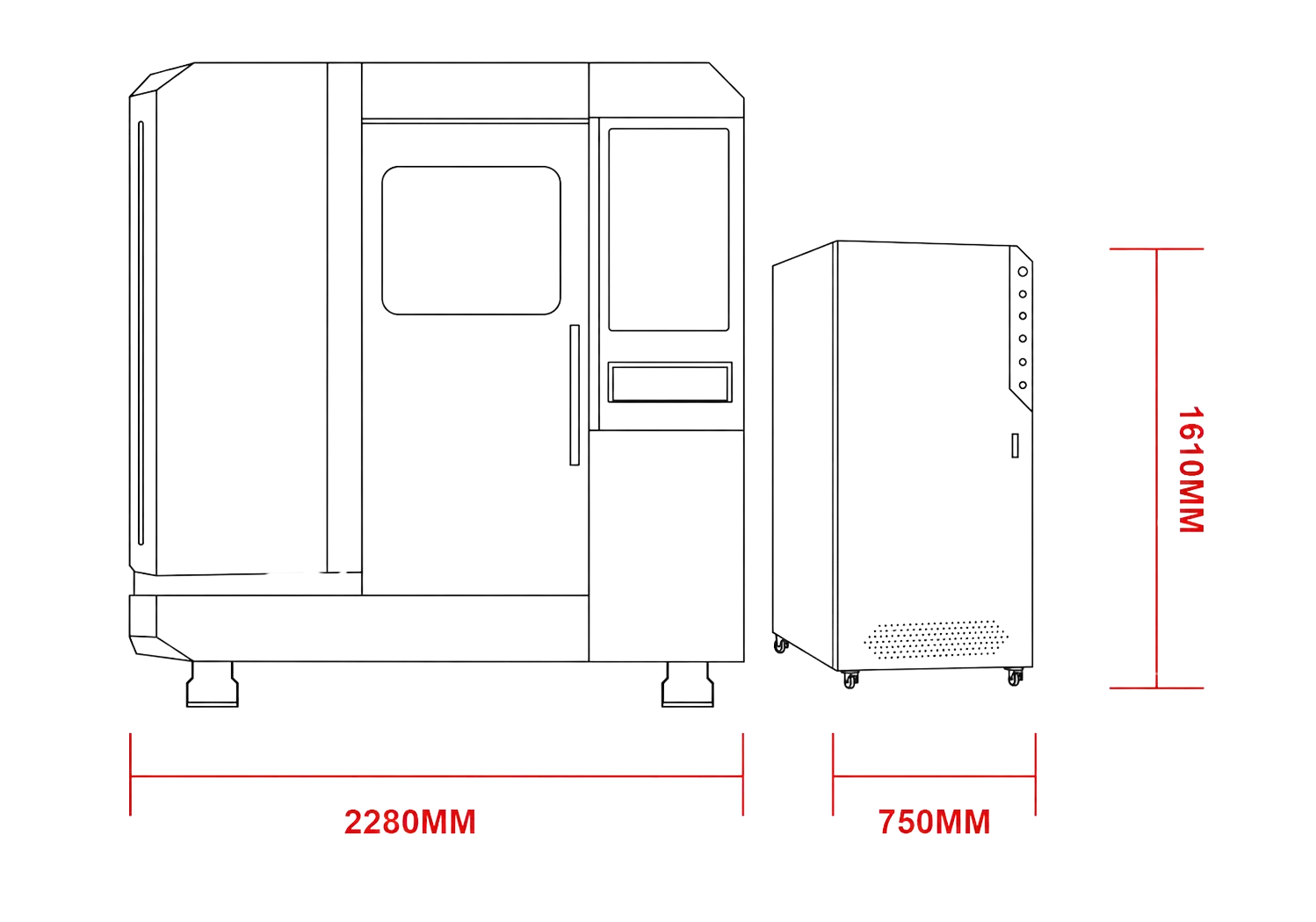

Wymiary i rysunek techniczny maszyny
Parametry cięcia dla modelu DH-1520 2000 W
Stal węglowa — CS
Parametry cięcia dla źródła 2000 W.
| Grubość materiału | Prędkość cięcia 2000 W | Materiał |
|---|---|---|
| 1 mm | 23–28 m/min | Stal węglowa |
| 2 mm | 6–8 m/min | Stal węglowa |
| 3 mm | 3–4 m/min | Stal węglowa |
| 4 mm | 2,5–3,0 m/min | Stal węglowa |
| 5 mm | 2,2–2,6 m/min | Stal węglowa |
| 6 mm | 1,8–2,0 m/min | Stal węglowa |
| 8 mm | 1,2–1,6 m/min | Stal węglowa |
| 10 mm | 1,0–1,2 m/min | Stal węglowa |
| 12 mm | 0,8–1,0 m/min | Stal węglowa |
| 14 mm | 0,6–0,75 m/min | Stal węglowa |
| 16 mm | 0,6–0,7 m/min | Stal węglowa |
Stal nierdzewna — SS
Parametry cięcia dla źródła 2000 W.
| Grubość materiału | Prędkość cięcia 2000 W | Materiał |
|---|---|---|
| 1 mm | 26–28 m/min | Stal nierdzewna |
| 2 mm | 9–18 m/min | Stal nierdzewna |
| 3 mm | 6–7 m/min | Stal nierdzewna |
| 4 mm | 2,5–3,5 m/min | Stal nierdzewna |
| 5 mm | 1,5–2,5 m/min | Stal nierdzewna |
| 6 mm | 1,0–1,6 m/min | Stal nierdzewna |
Aluminium — AL
Parametry cięcia dla źródła 2000 W.
| Grubość materiału | Prędkość cięcia 2000 W | Materiał |
|---|---|---|
| 1 mm | 20–24 m/min | Aluminium |
| 2 mm | 8–13 m/min | Aluminium |
| 3 mm | 4–4,5 m/min | Aluminium |
| 4 mm | 2,5–3,0 m/min | Aluminium |
| 5 mm | 1–2 m/min | Aluminium |
Mosiądz — Brass
Parametry cięcia dla źródła 2000 W.
| Grubość materiału | Prędkość cięcia 2000 W | Materiał |
|---|---|---|
| 1 mm | 12–15 m/min | Mosiądz |
| 2 mm | 6–7 m/min | Mosiądz |
| 3 mm | 2,5–3 m/min | Mosiądz |
| 4 mm | 1–1,3 m/min | Mosiądz |
Analiza kosztów pracy — wariant 2000 W
Dane ręcznie przepisane z tabeli analizy kosztów dla mocy 2000 W.
| Pozycja | Powietrze / stal nierdzewna | Tlen O₂ / stal nierdzewna | Azot N₂ / stal nierdzewna |
|---|---|---|---|
| Moc lasera | 5 kW | 5 kW | 5 kW |
| Grupa chłodnicy wodnej | 3,1 kW | 3,1 kW | 3,1 kW |
| Maszyna główna | 6 kW | 6 kW | 6 kW |
| Urządzenie odciągowe | 3 kW | 3 kW | 3 kW |
| Łączna moc | 17,1 kW | 17,1 kW | 17,1 kW |
| Średnie zużycie energii | 17,1 × 80% = 13,68 kW | 17,1 × 80% = 13,68 kW | 17,1 × 80% = 13,68 kW |
| Zużycie gazu | 150 l/h | 30 l/h | 150 l/h |
Specyfikacja DH-1520 2000 W
| Parametr | Wartość |
|---|---|
| Model | Laser światłowodwy Fiber DH-1520 2000W |
| Pole robocze | 1500 × 2000 mm |
| Moc lasera | 2000 W |
| Głowica tnąca | BS03KCAT |
| Źródło laserowe | Raycus |
| Żywotność źródła fiber | Powyżej 10 000 godzin |

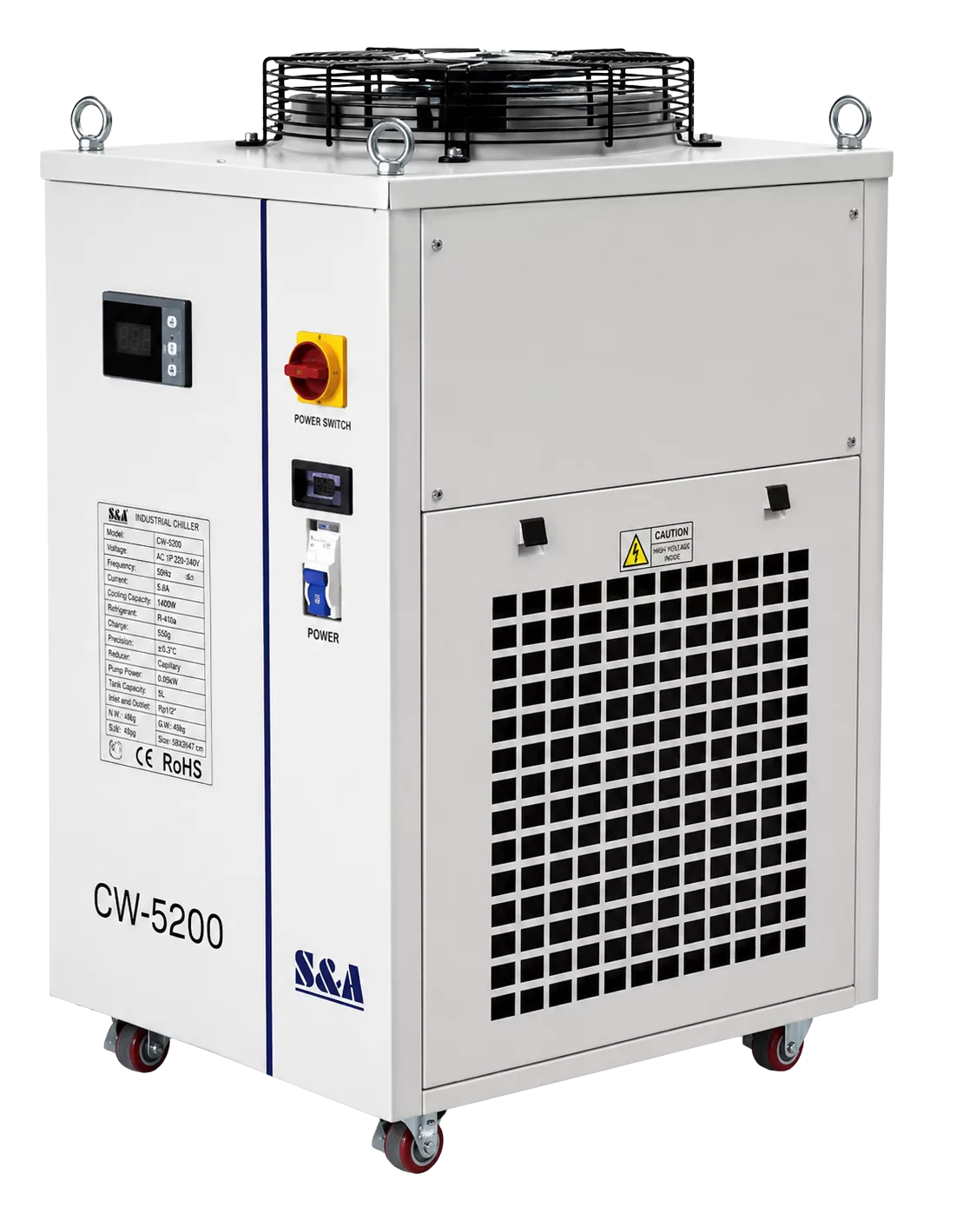

| Chłodnica | S&A / Hanli |
| Zakres grubości cięcia | 0,5–10 mm w zakresie standardowej precyzji |
| Gaz pomocniczy do cięcia | Standardowo bez źródła powietrza; opcjonalnie kompresor śrubowy z butlą gazową, tlen lub azot |
| Maksymalne przyspieszenie | 1,5G |
| Dokładność repozycjonowania | W zakresie ±0,01 mm |

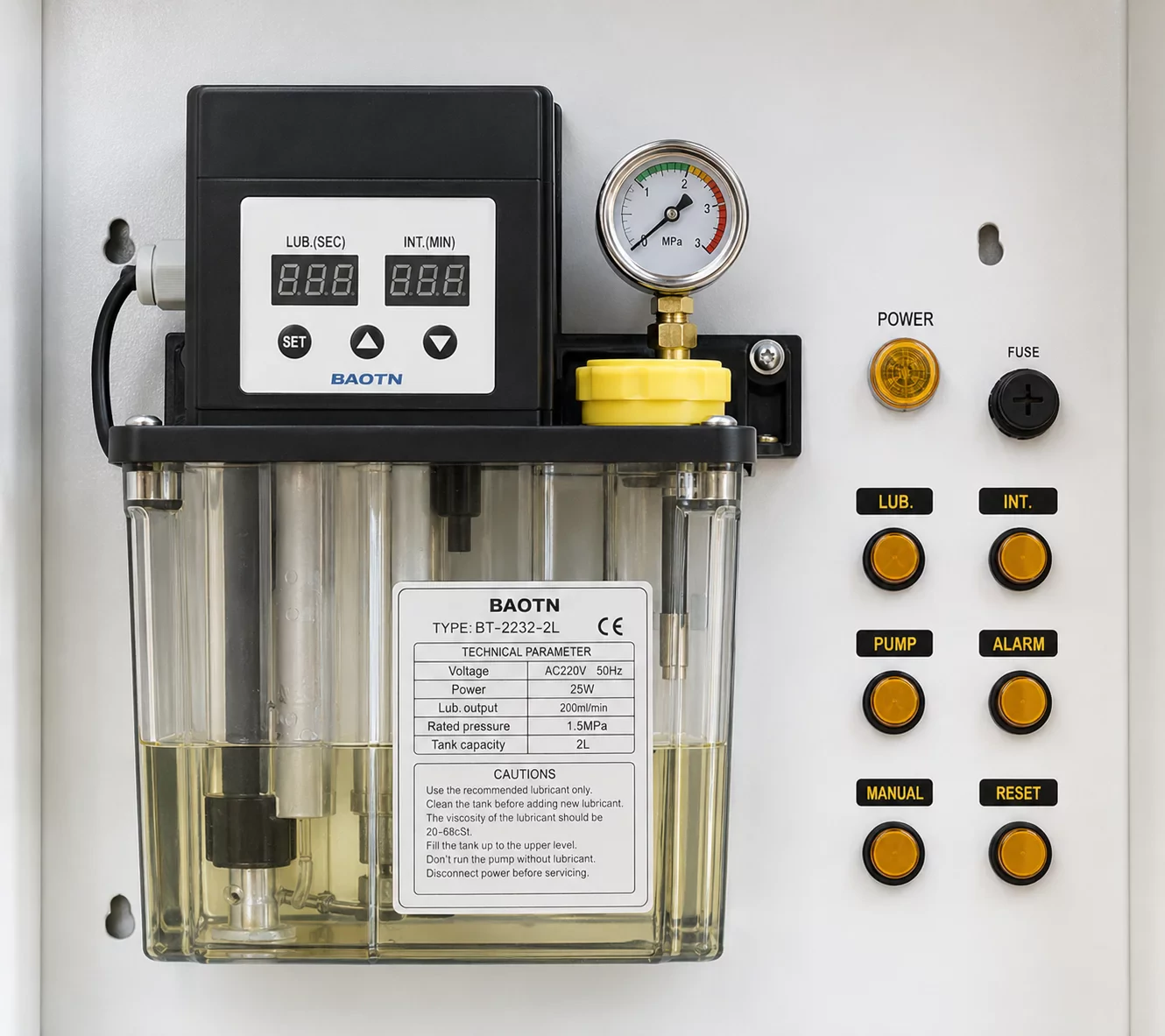

| Układ smarowania | Elektryczny |
| Odciąg pyłu | Standardowo bez urządzenia odciągowego; opcjonalnie wentylator wyciągowy |
| Dokładność pozycjonowania | < ±0,02 mm |
| Gazy pomocnicze | Tlen, azot, sprężone powietrze |
| Powtarzalność | ≤ ±0,005 mm |
| Maksymalna prędkość | 60 m/min |
| Obsługiwane formaty plików | DXF / PLT / AI / LXD / GBX / kod NC |
| Napięcie zasilania | 380 V, 3 fazy, 50/60 Hz / 220 V |
| Gwarancja | 2 lata |
