Digima D-1520 12 kW laser fiber otwarty światłowodowy 1500x2000
Dostępność: Dostępny
Dostawa od 0,00 zł
Dostawa: 90 dni roboczych
Laser światłowodwy Fiber D-1520 12000W
Laser światłowodowy Fiber CNC D-1520 12000W do precyzyjnego cięcia metali
D-1520 to Laser światłowodwy Fiber D-1520 12000W przeznaczona do cięcia blach i elementów metalowych w technologii CNC. Maszyna łączy kompaktową konstrukcję, pole robocze 1500 × 2000 mm, źródło laserowe Raycus 12000W oraz głowicę tnącą Raytools BS12KCAT.
Model sprawdzi się w produkcji elementów z blachy, w zakładach ślusarskich, firmach reklamowych, produkcji osłon, paneli, obudów, detali technicznych, elementów ze stali węglowej, nierdzewnej, aluminium, mosiądzu i miedzi.
D-1520 12000 W to praktyczny laser fiber dla firm, które potrzebują precyzyjnego,
powtarzalnego i szybkiego cięcia metalu przy zachowaniu kompaktowych gabarytów maszyny.
Zdjęcia główne maszyny
Dwa główne zdjęcia lasera D-1520

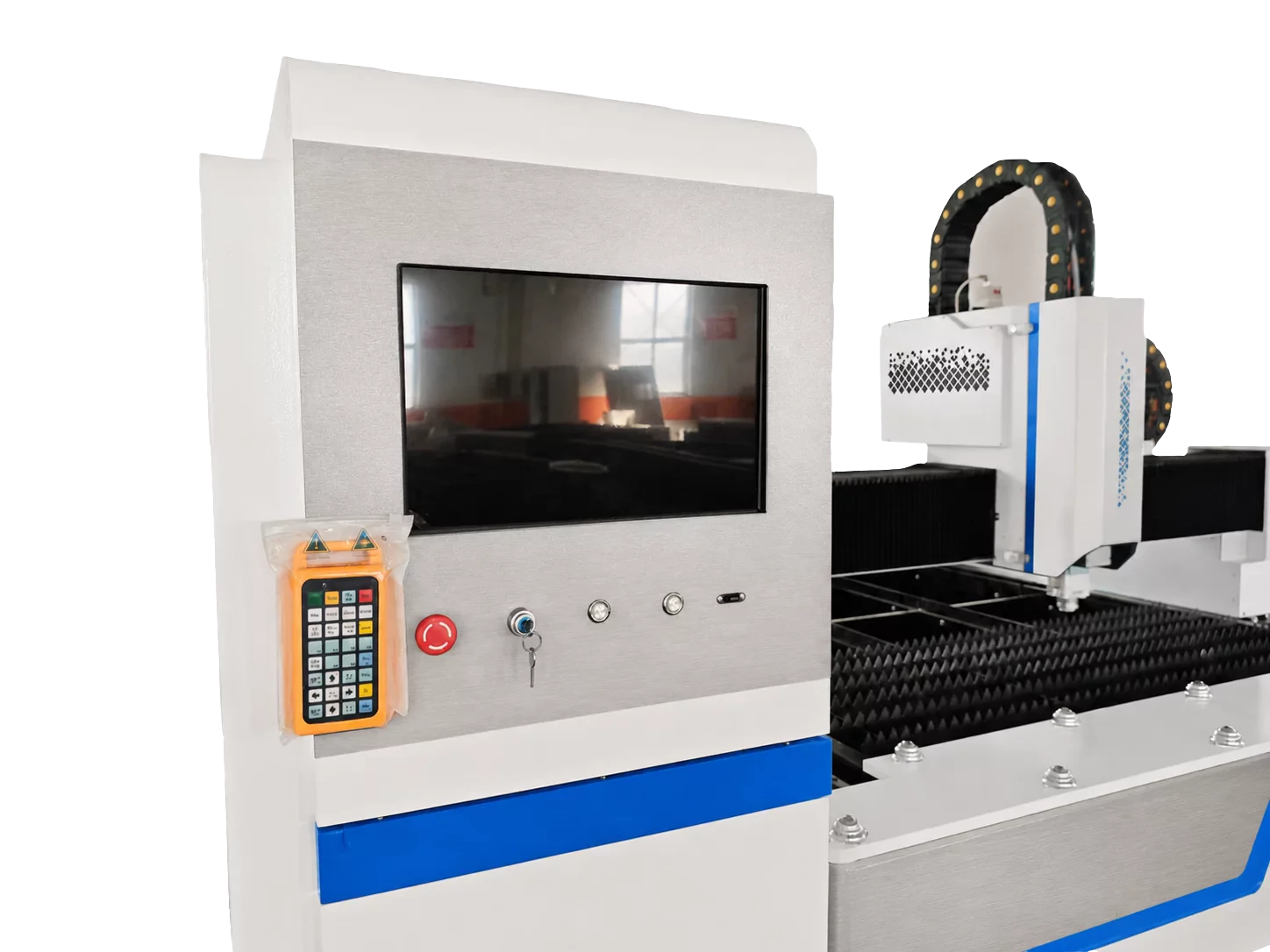

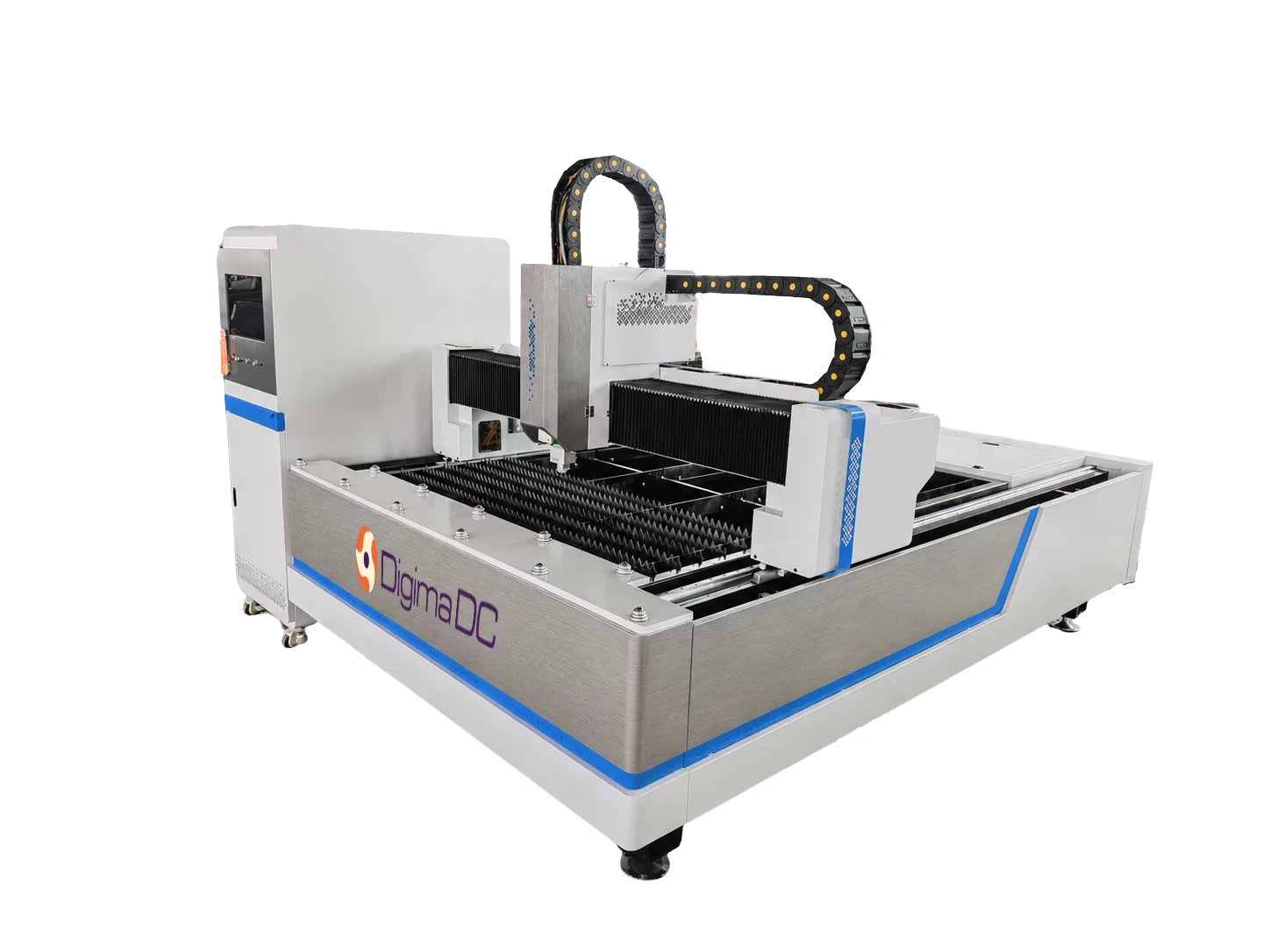

Widok ogólny maszyny

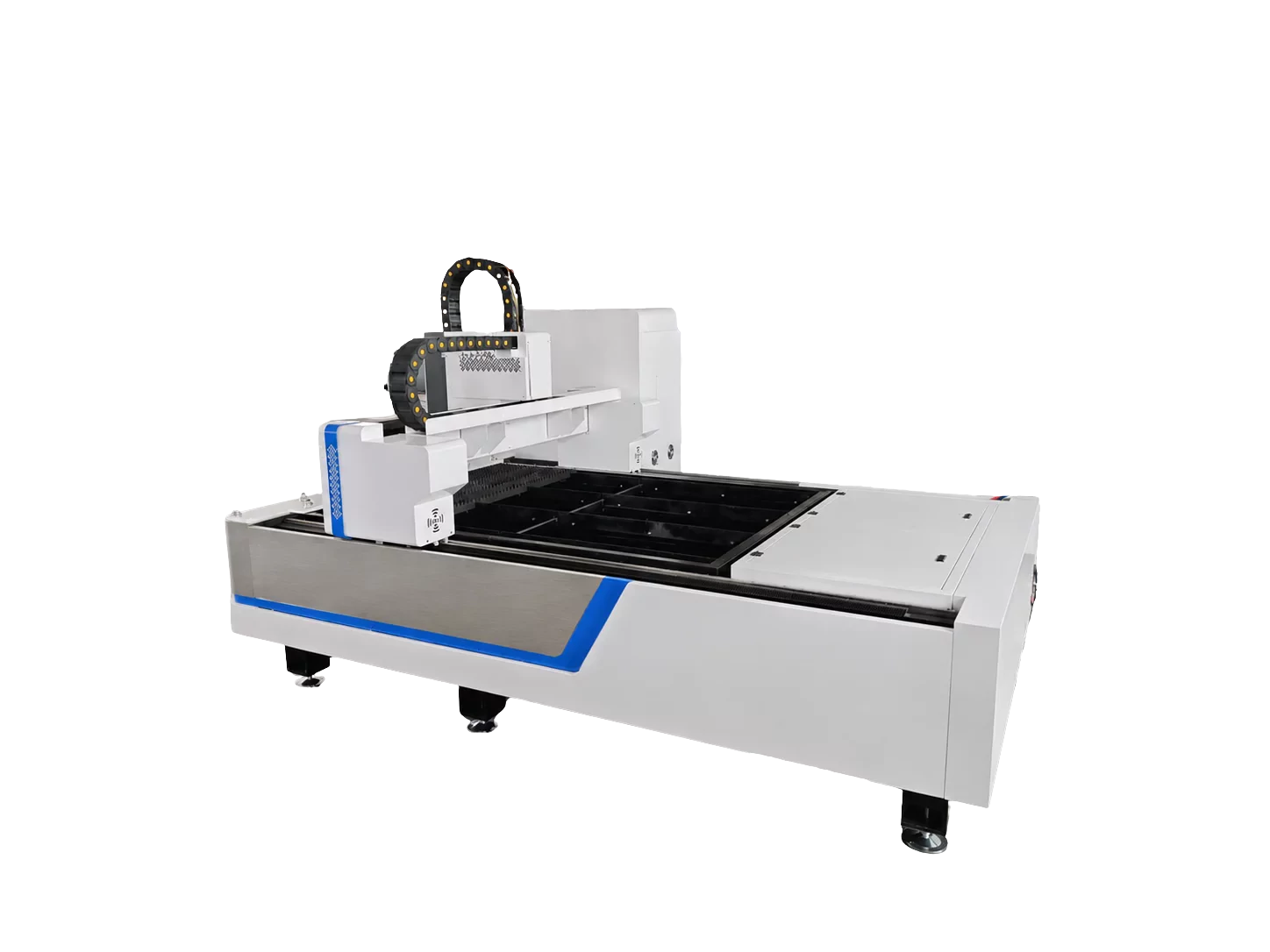

Dodatkowy widok lasera
Konfiguracja maszyny
15 kluczowych podzespołów maszyny
1. MaszynaMaszyna z polem roboczym 2000 × 1500 mm, stabilną konstrukcją i wysoką dynamiką pracy.

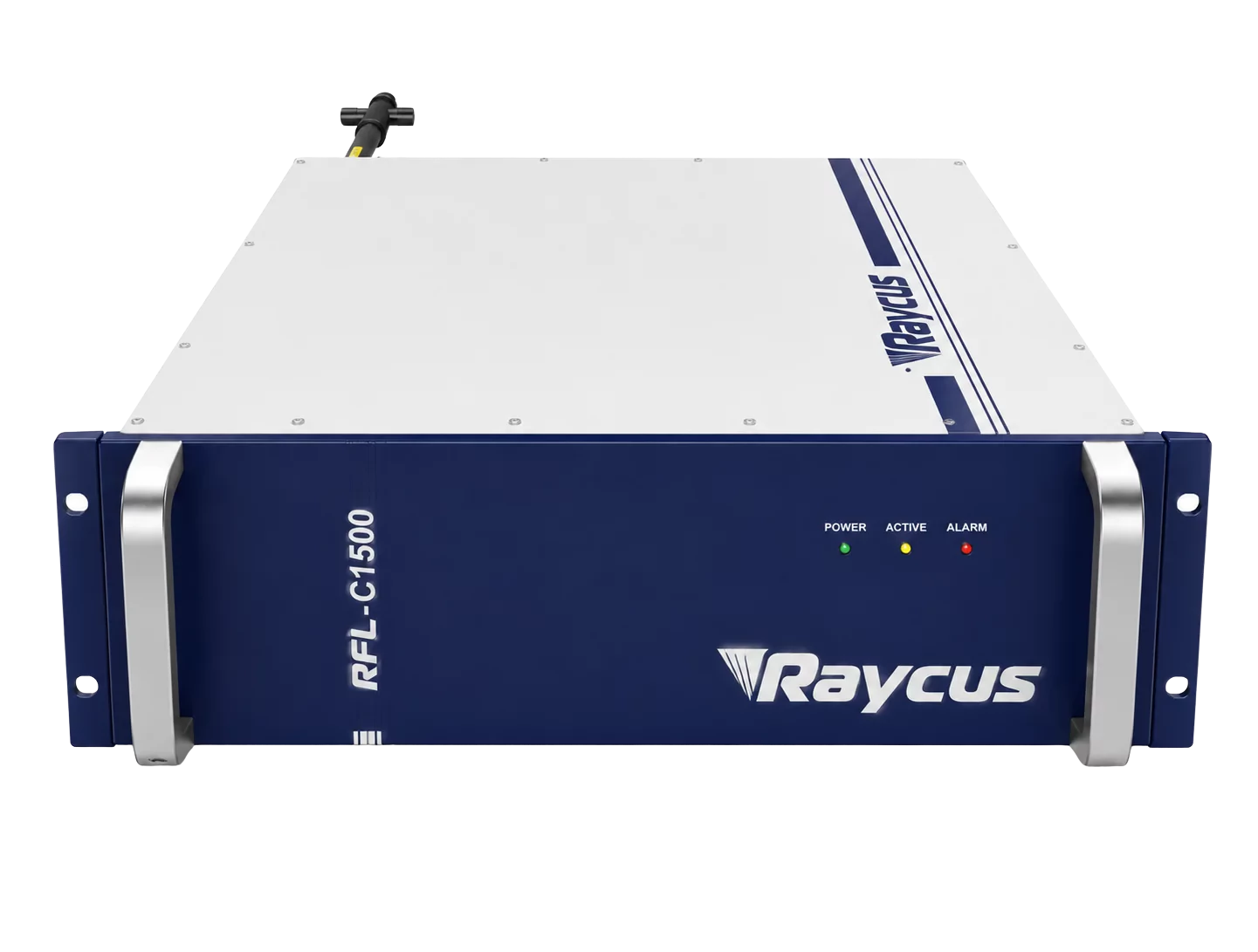

2. Źródło laseroweŹródło laserowe Raycus 12 kW do efektywnego cięcia metali.

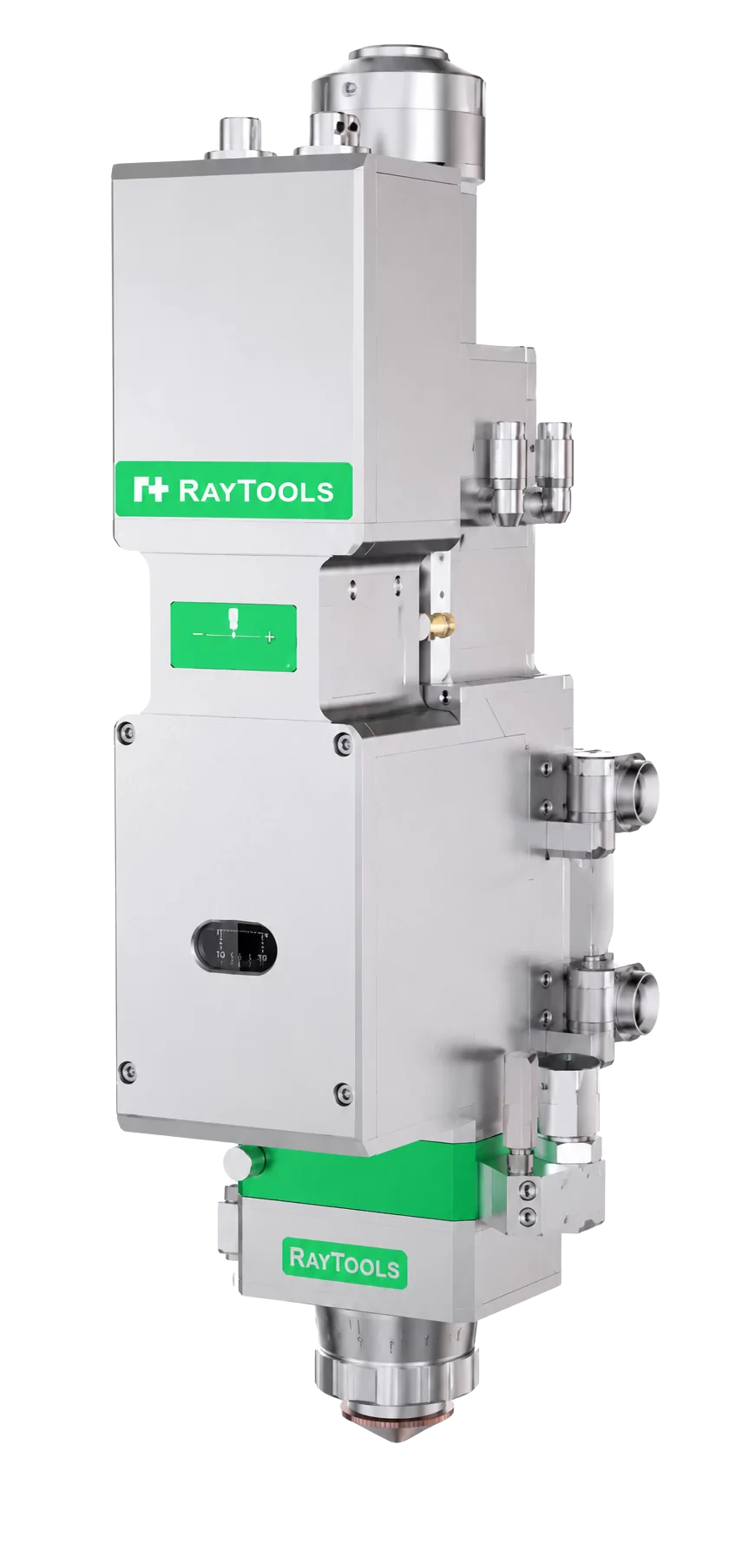

3. Głowica laserowaGłowica BS12KCAT z ochroną soczewek, chłodzeniem wodnym i automatycznym ustawianiem ogniskowej.

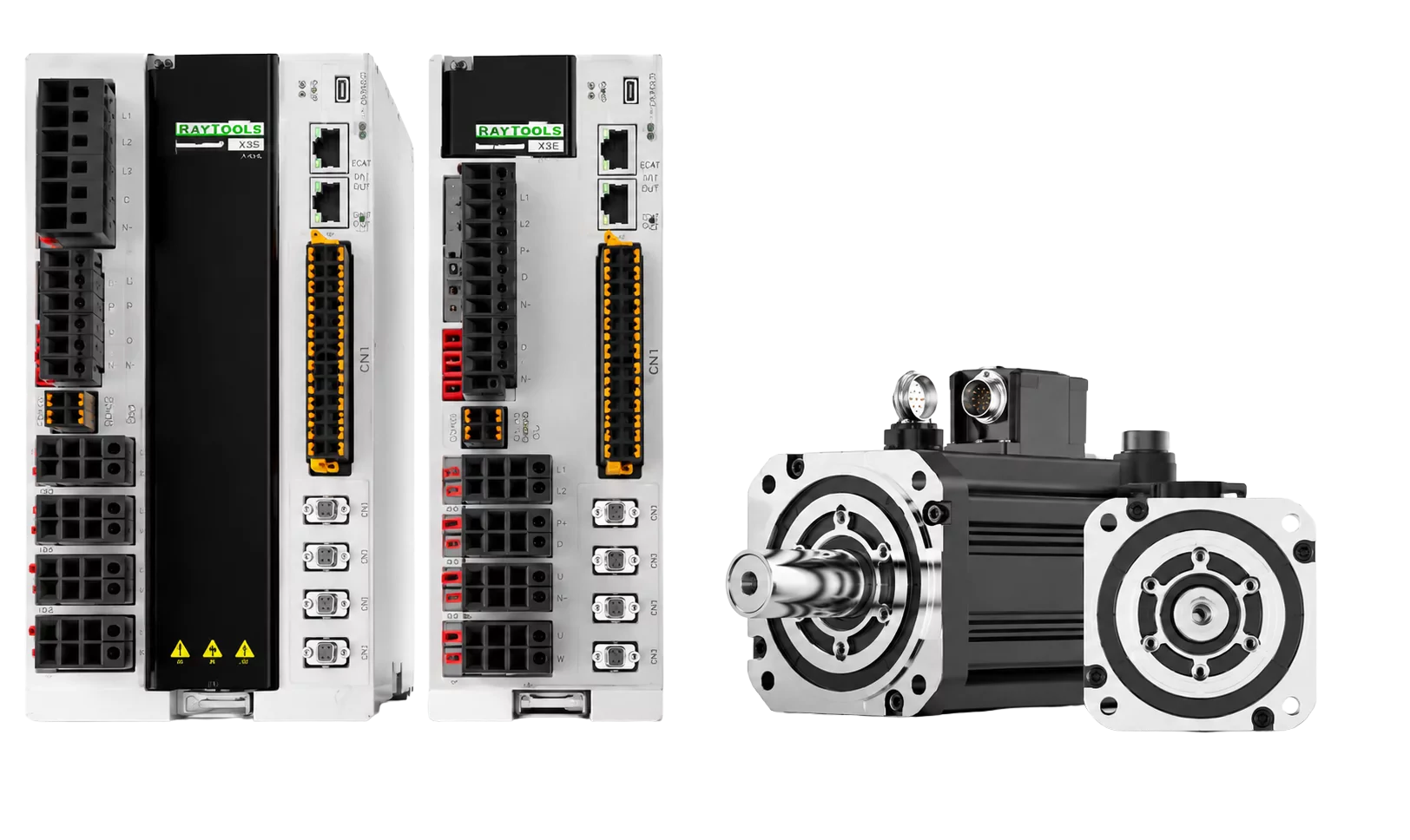

4. Napęd serwoNapędy DELTA: oś X 750 W, oś Y 2 × 750 W oraz oś Z 400 W.

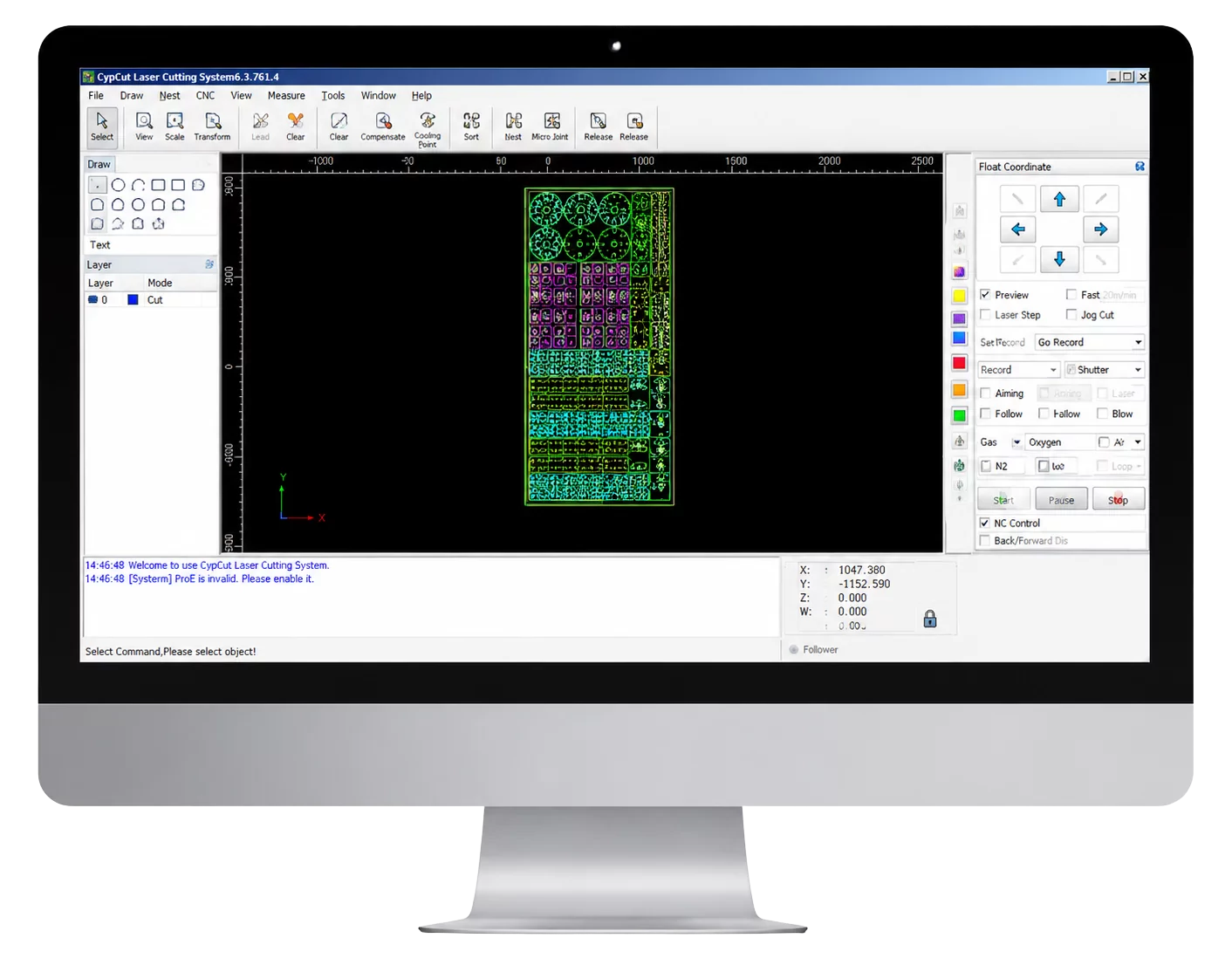

5. System sterowaniaSystem Raytools XC3000S do sterowania procesem cięcia laserowego.

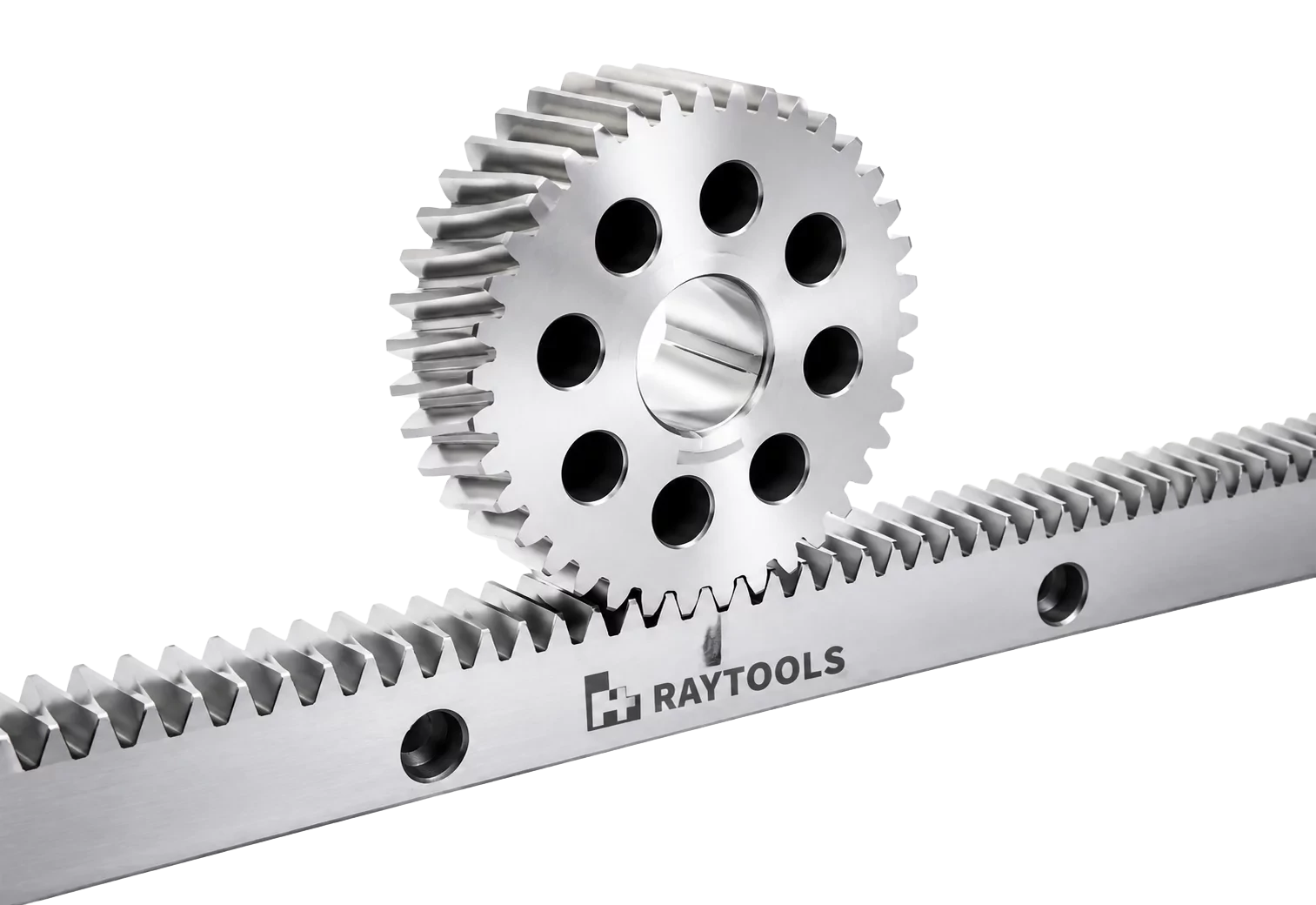

6. Listwa zębataListwa YYC z hartowanej i szlifowanej stali — trwała i precyzyjna.

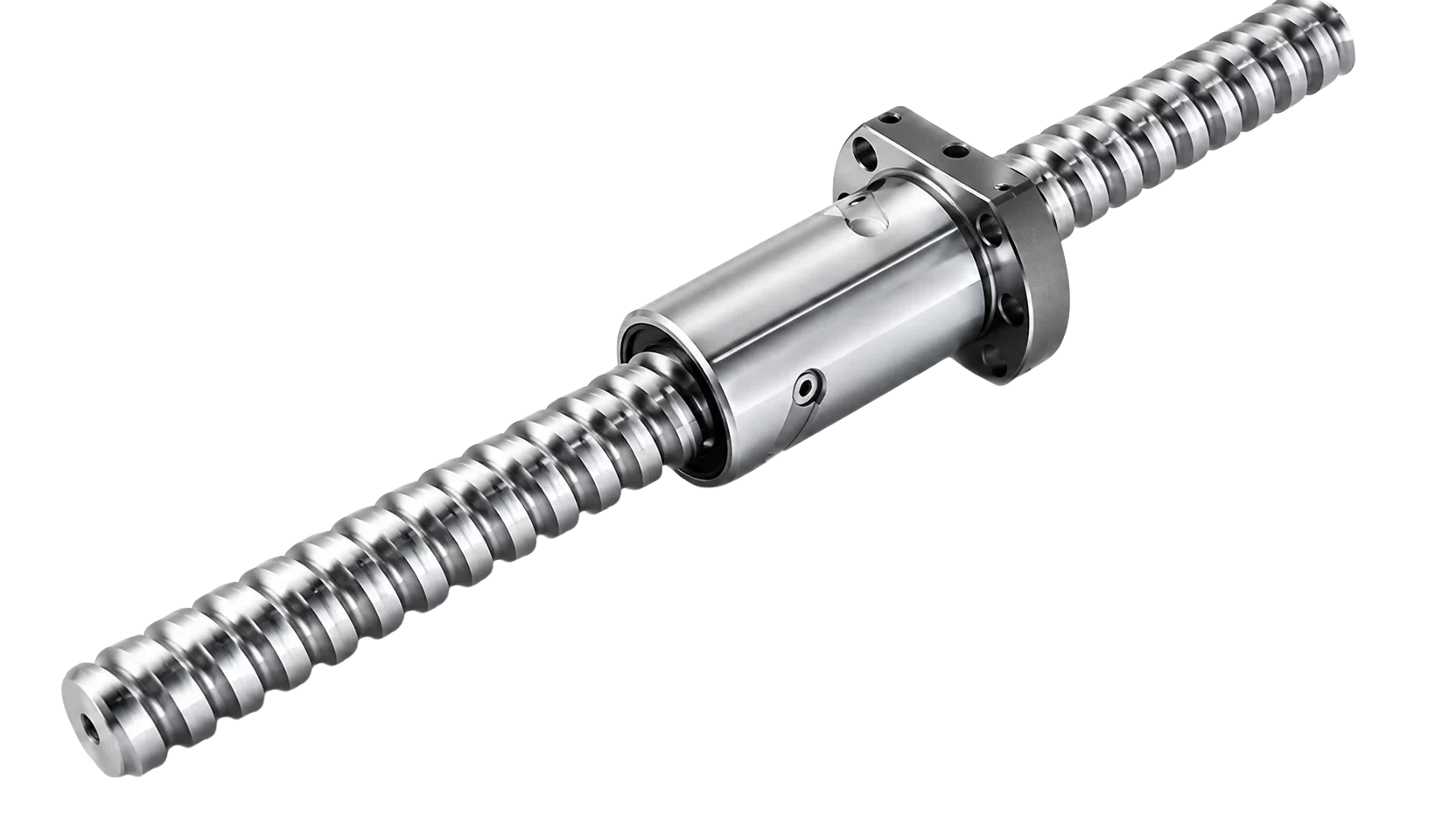

7. Śruba kulowa TBIPodzespół TBI z Tajwanu stosowany w precyzyjnym układzie ruchu.

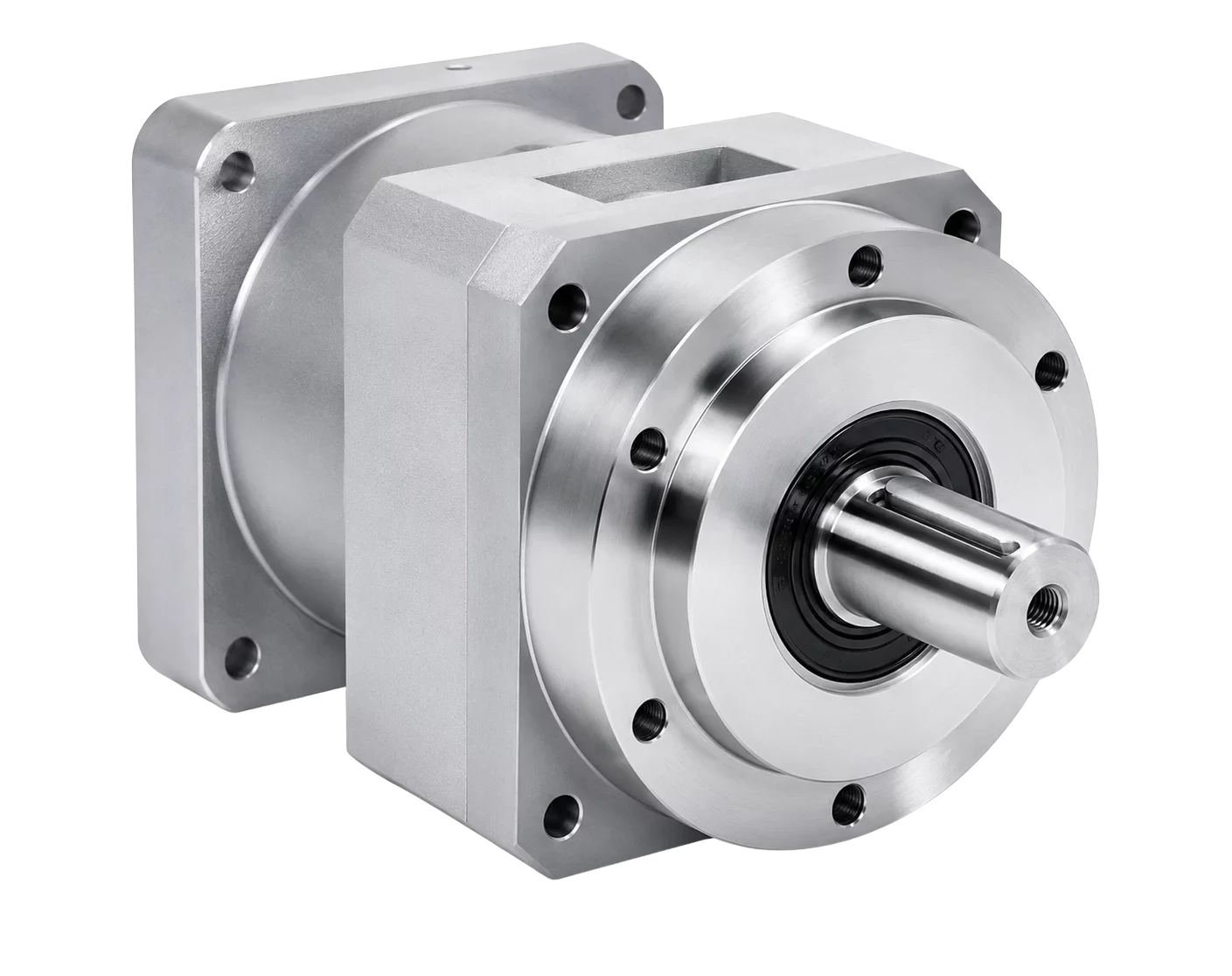

8. ReduktorReduktor SHIMPO zapewniający stabilne przeniesienie napędu.

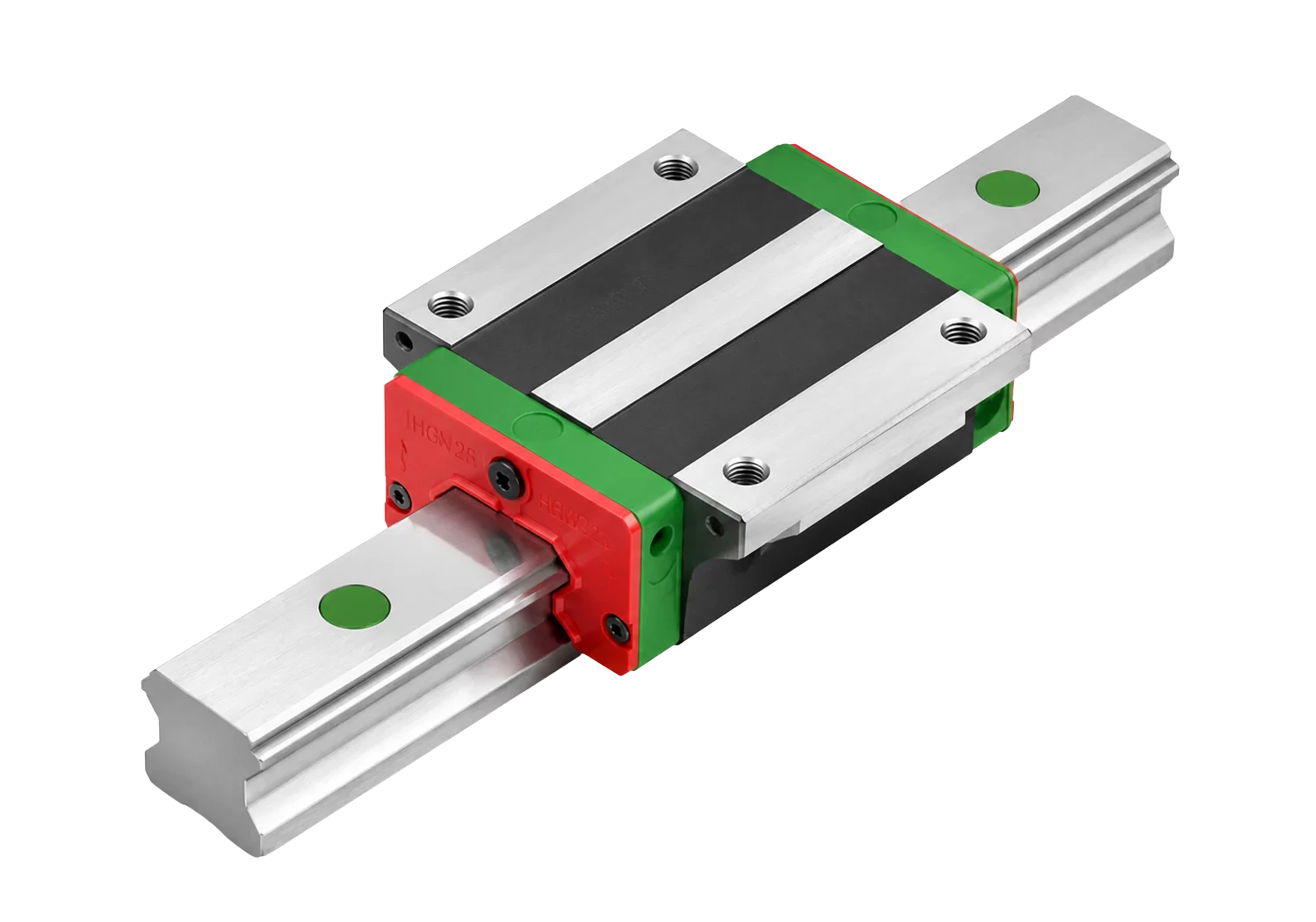

9. Prowadnica liniowaProwadnice HIWIN dla płynnego i dokładnego ruchu osi.

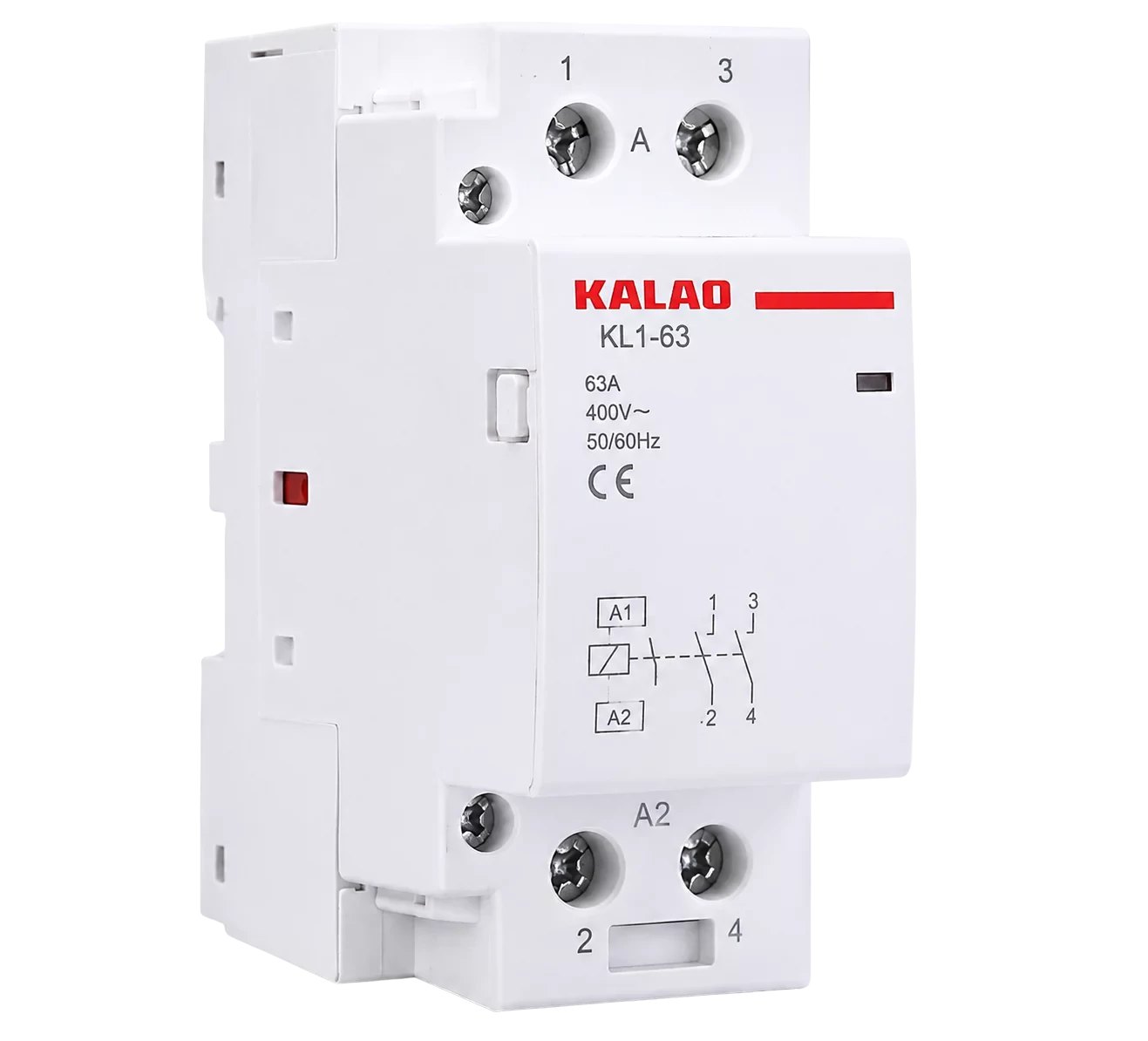

10. Elementy elektryczneElementy elektryczne DELIXI stosowane w układzie sterowania.

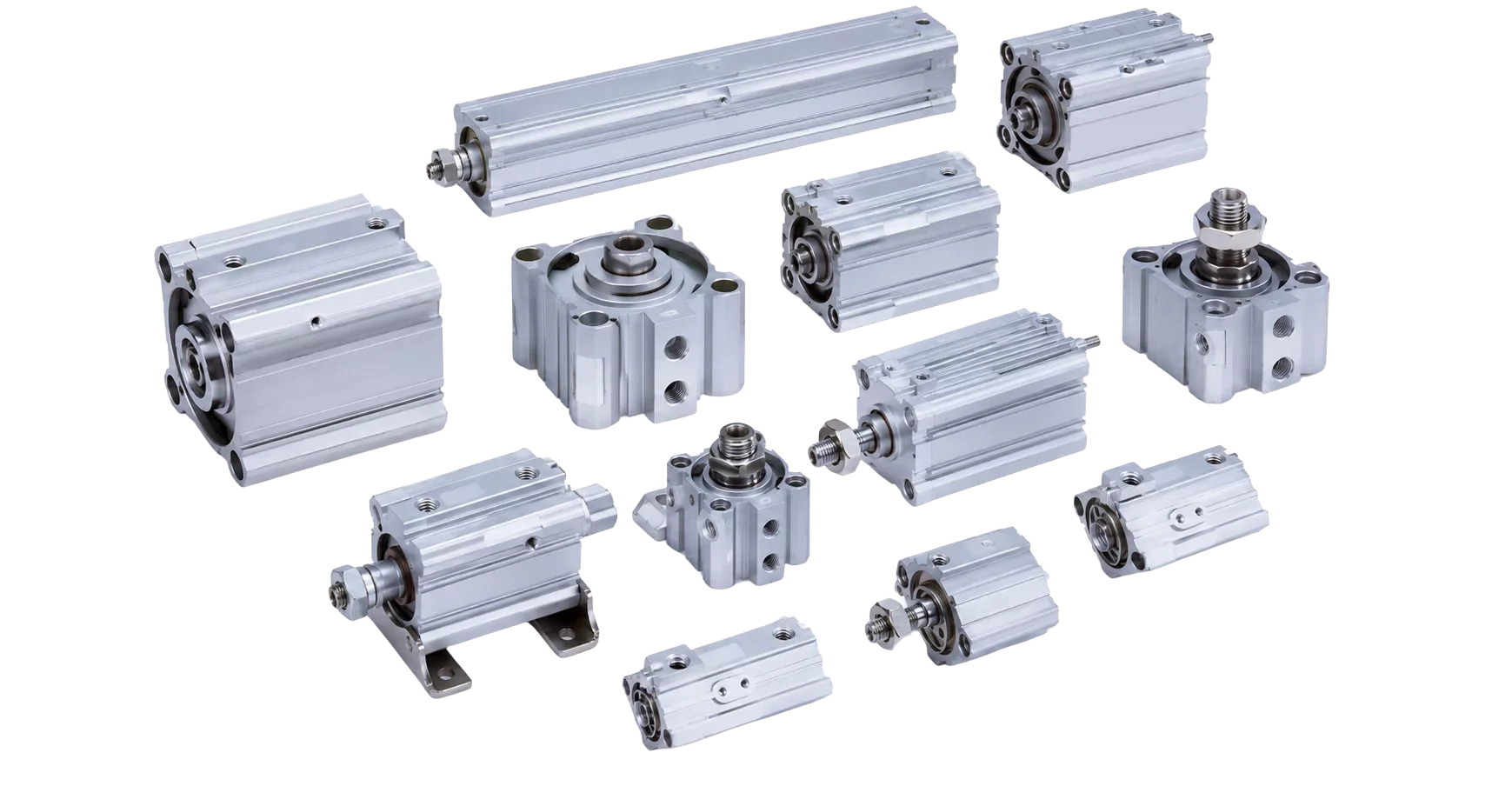

11. Zawór proporcjonalny gazuZawór proporcjonalny SMC do precyzyjnego sterowania ciśnieniem gazu.

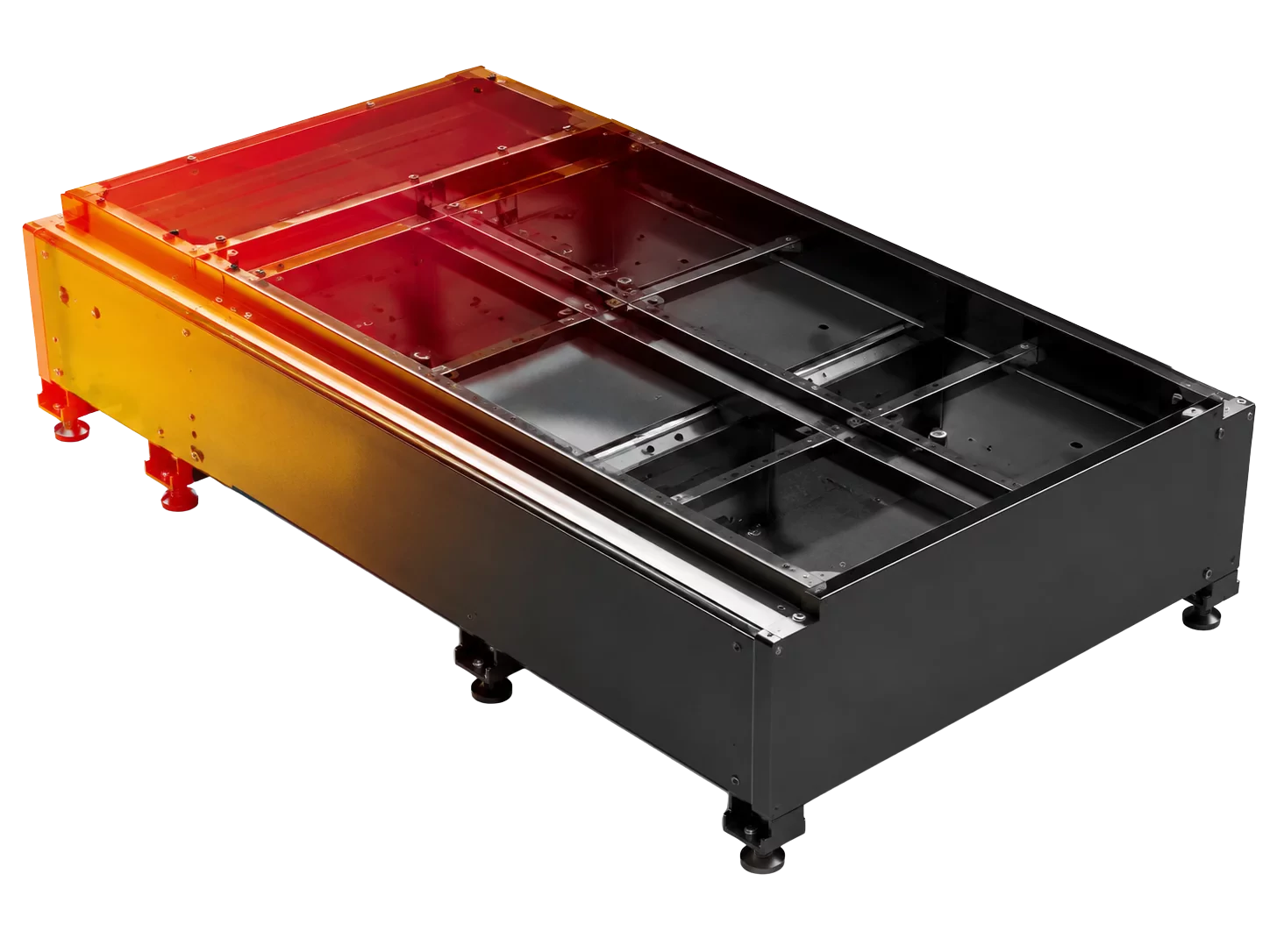

12. Łoże maszynyŁoże po obróbce cieplnej i procesie starzenia dla stabilności konstrukcji.

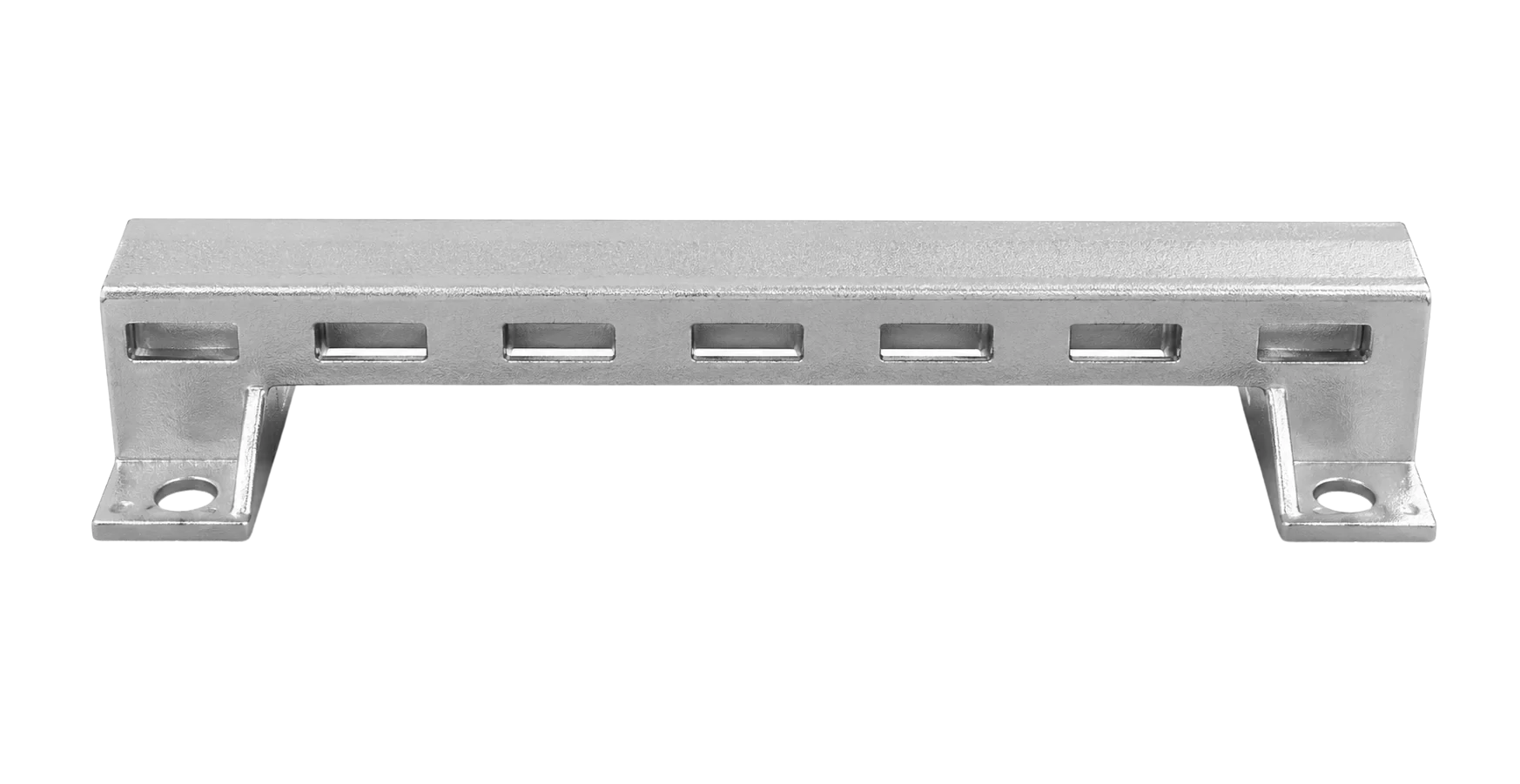

13. Belka bramowaLekka i sztywna belka aluminiowa zwiększająca dynamikę oraz jakość cięcia.

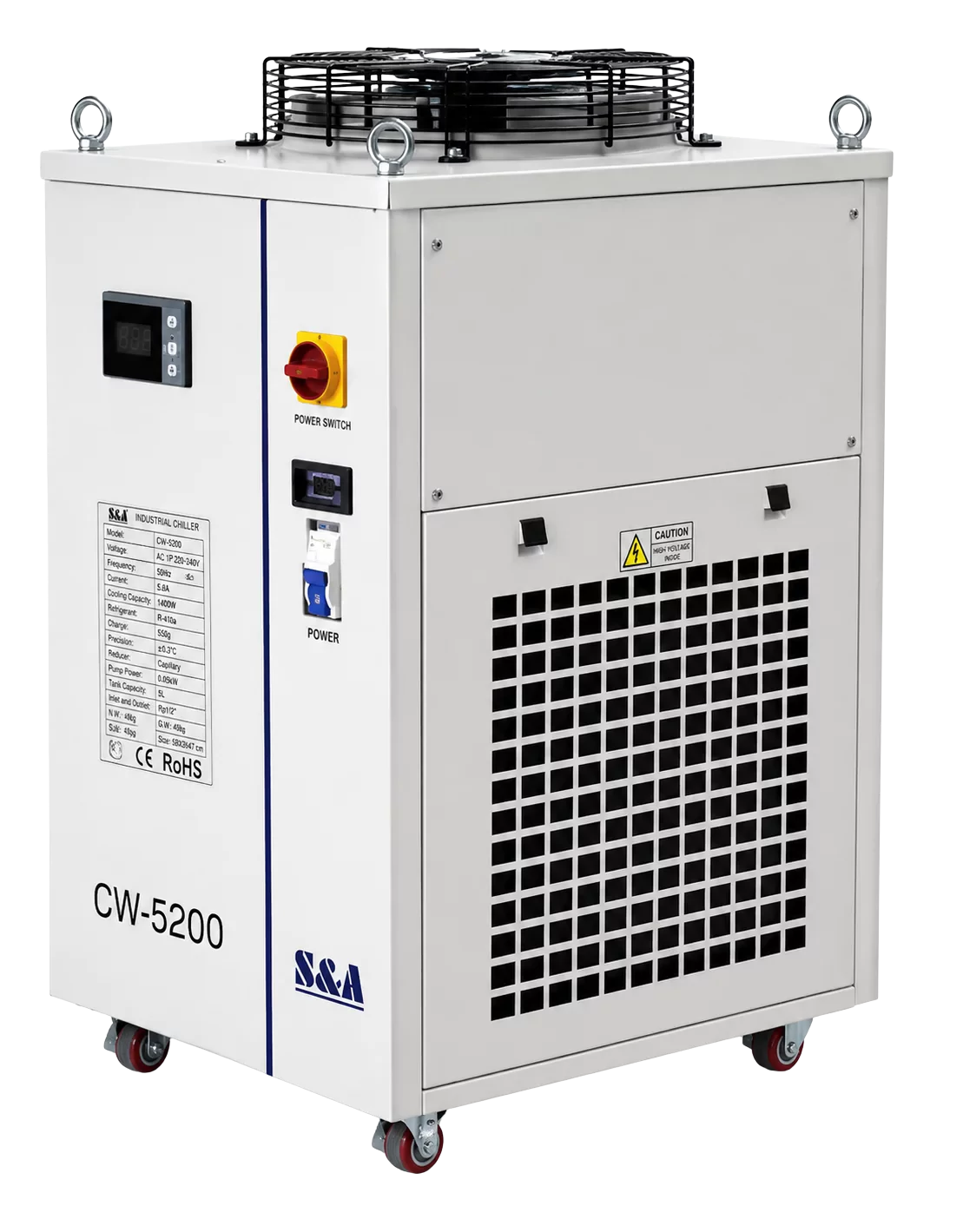

14. Chłodnica wodnaChłodnica HANLI / S&A do stabilizacji temperatury źródła i głowicy.

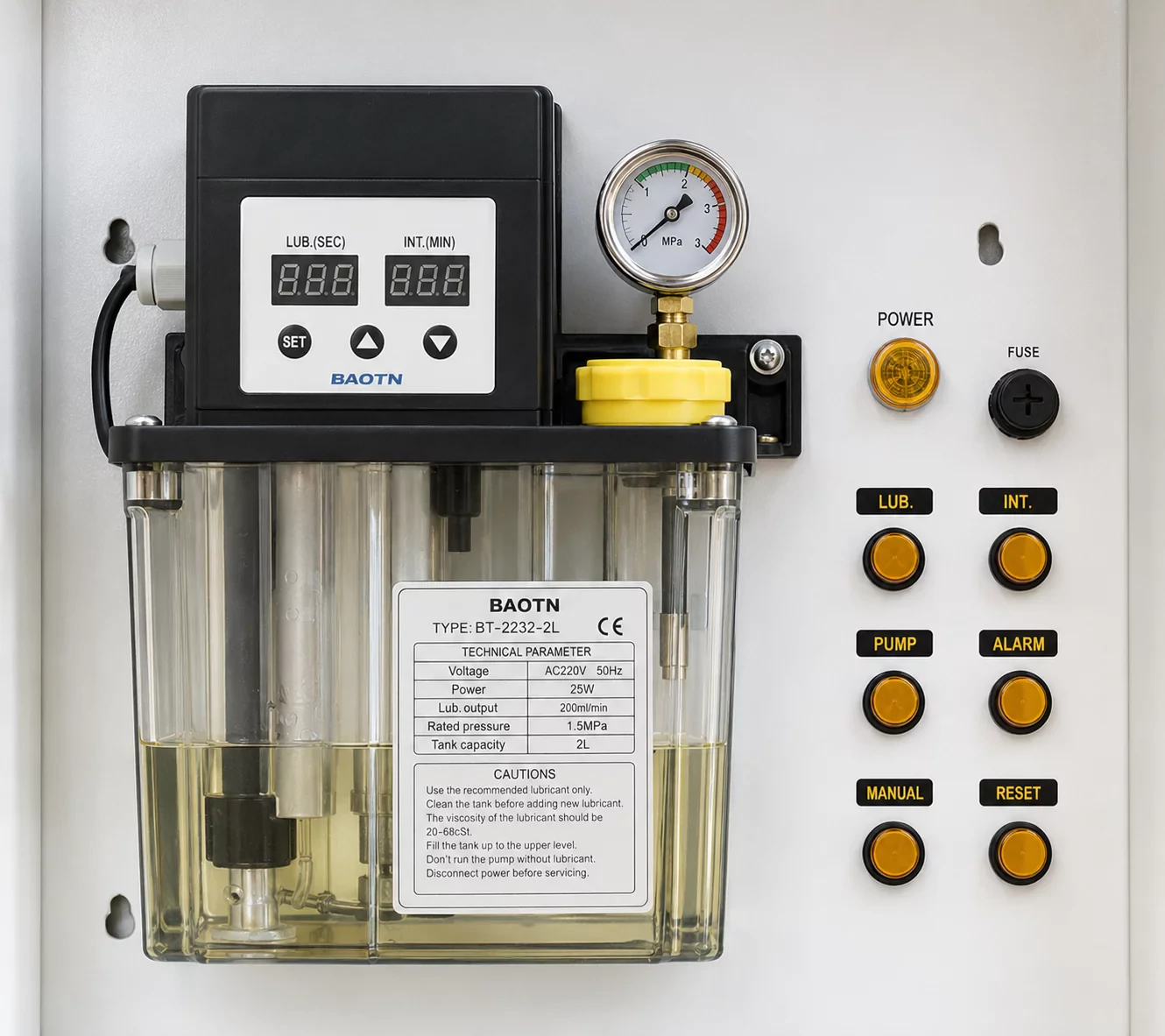

15. Układ smarowaniaAutomatyczne smarowanie prowadnic z regulacją czasu i częstotliwości.
Wyposażenie opcjonalne
Opcjonalne elementy dostępne do zakupu
Poniższe elementy można dodać do konfiguracji lasera.

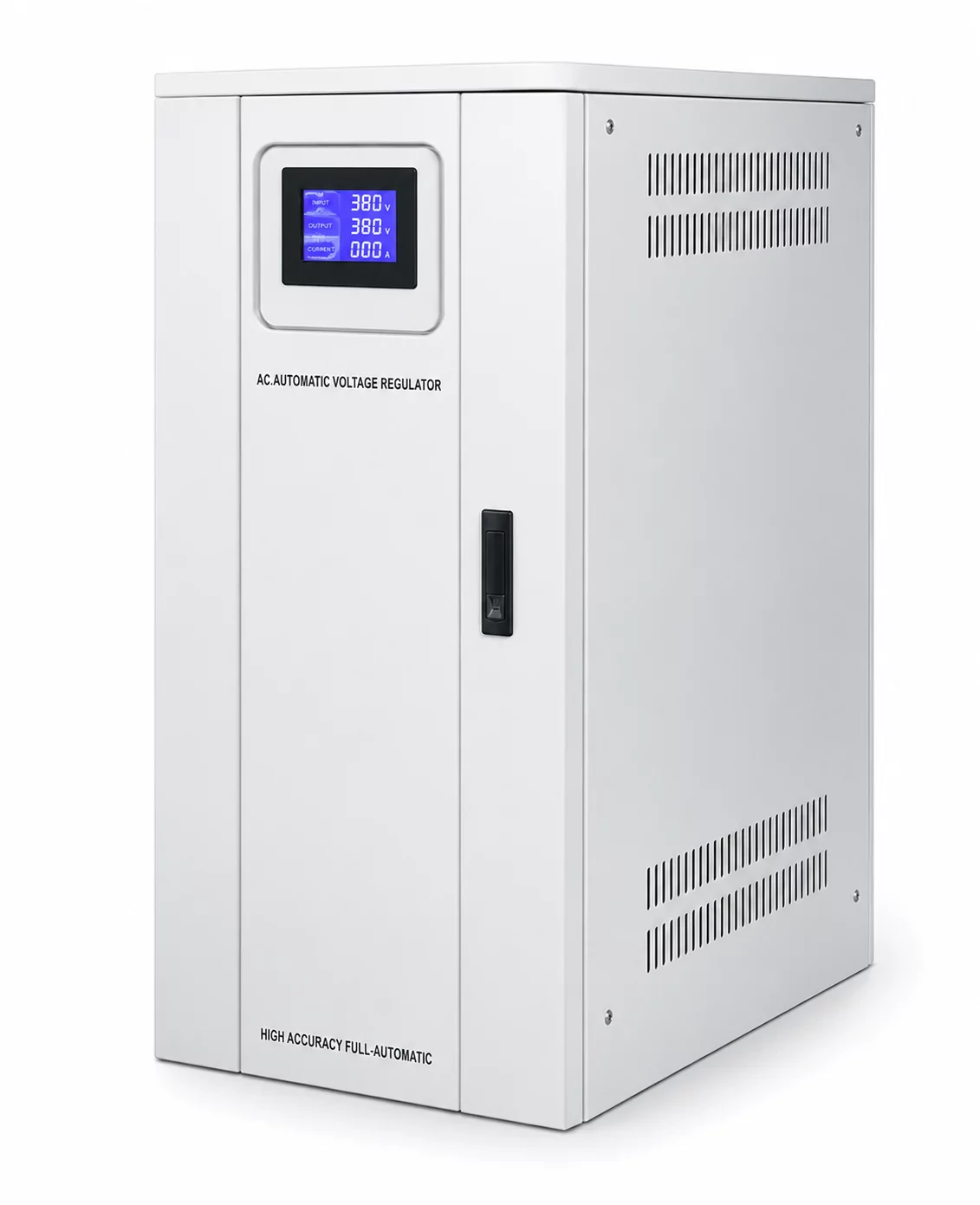

Stabilizator napięcia
Pomaga utrzymać stabilne zasilanie i płynną pracę urządzenia, szczególnie w miejscach z wahaniami napięcia.

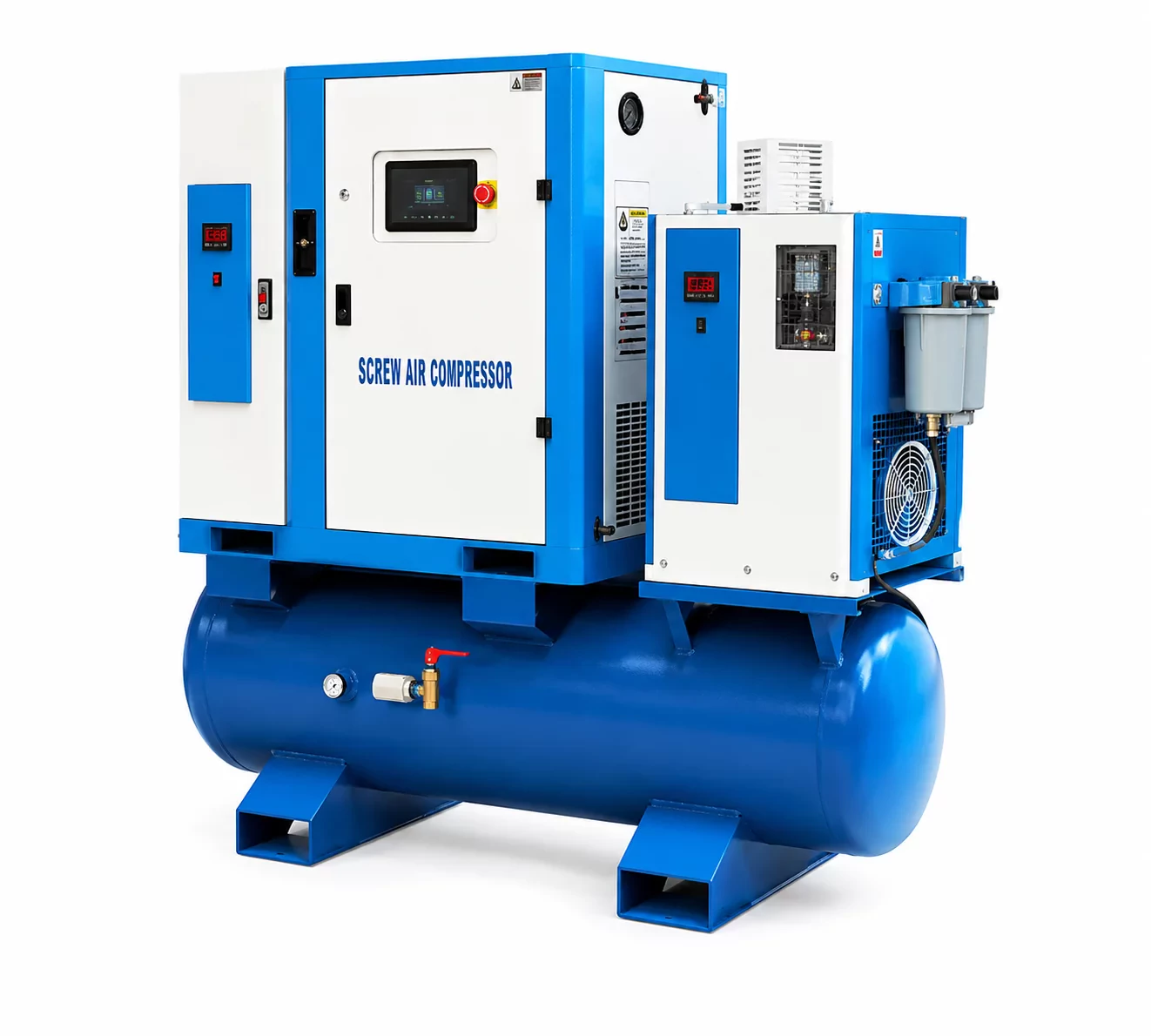

Kompresor śrubowy z butlą gazową
Rozwiązanie do ekonomicznego cięcia stali węglowej i nierdzewnej przy użyciu sprężonego powietrza.

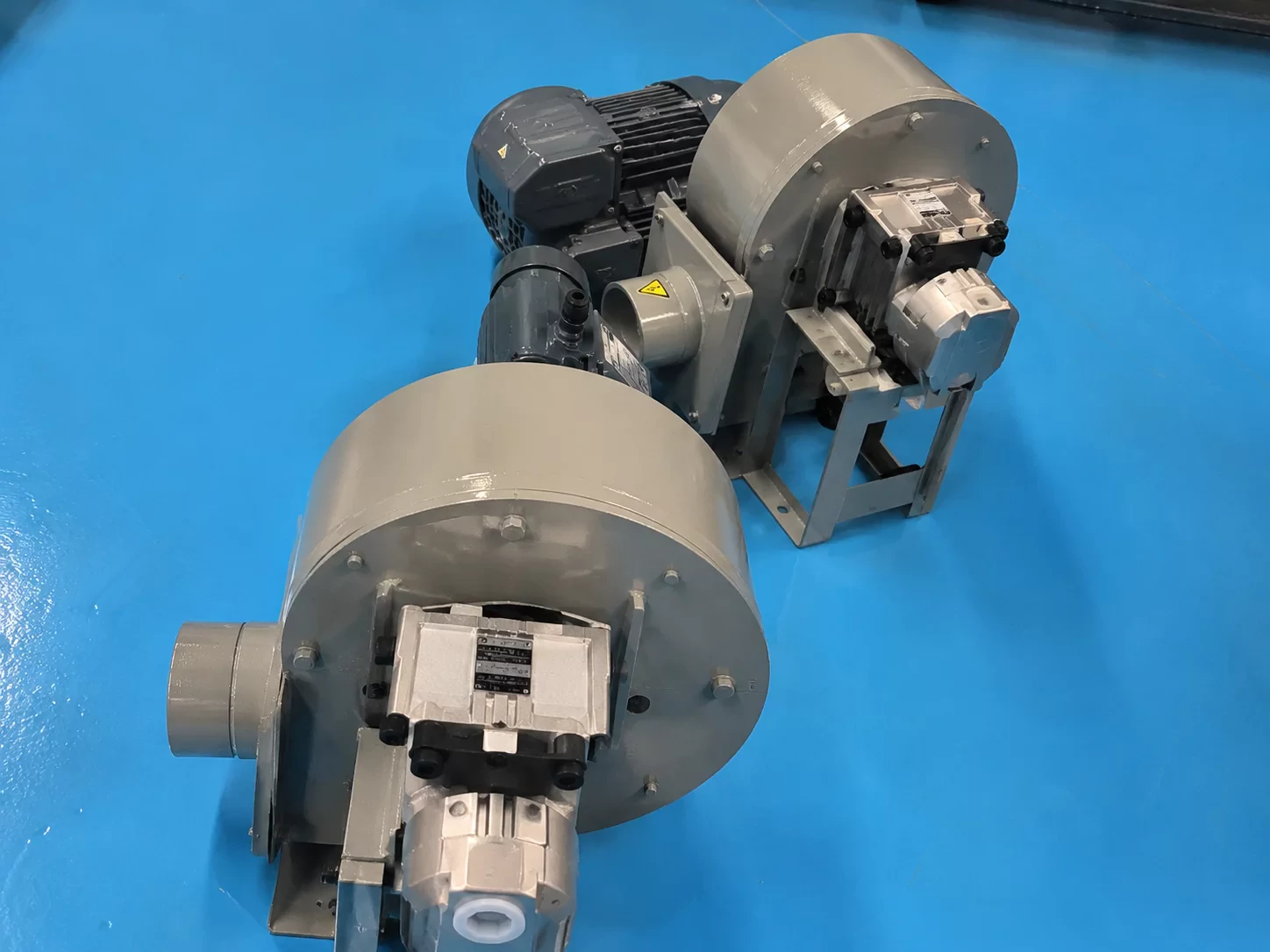

Wentylator wyciągowy
Prosty i praktyczny system usuwania pyłu oraz dymu powstającego podczas cięcia laserowego.
Części eksploatacyjne
Opcjonalne części eksploatacyjne do lasera
Części eksploatacyjne wchodzące w skład zestawu.

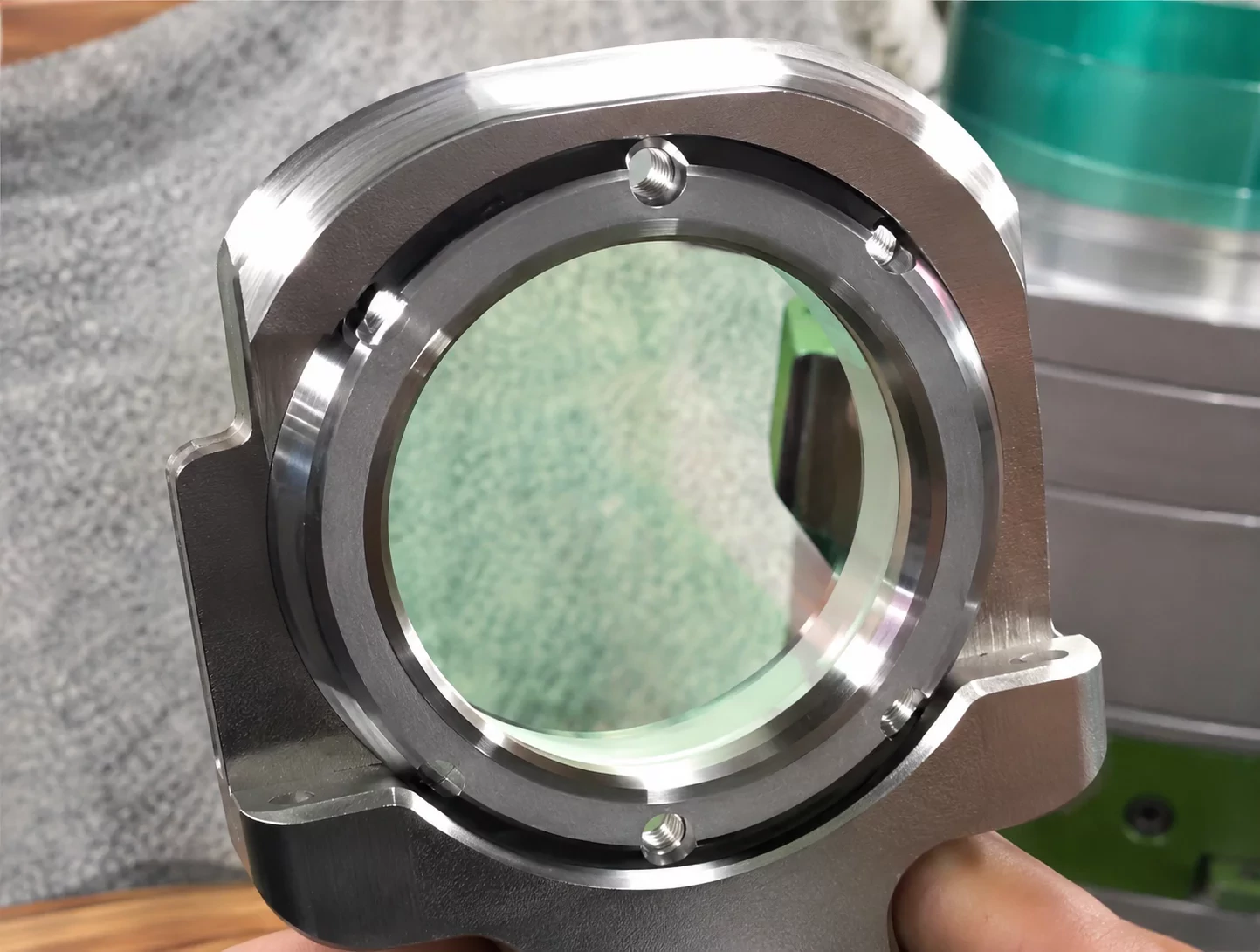

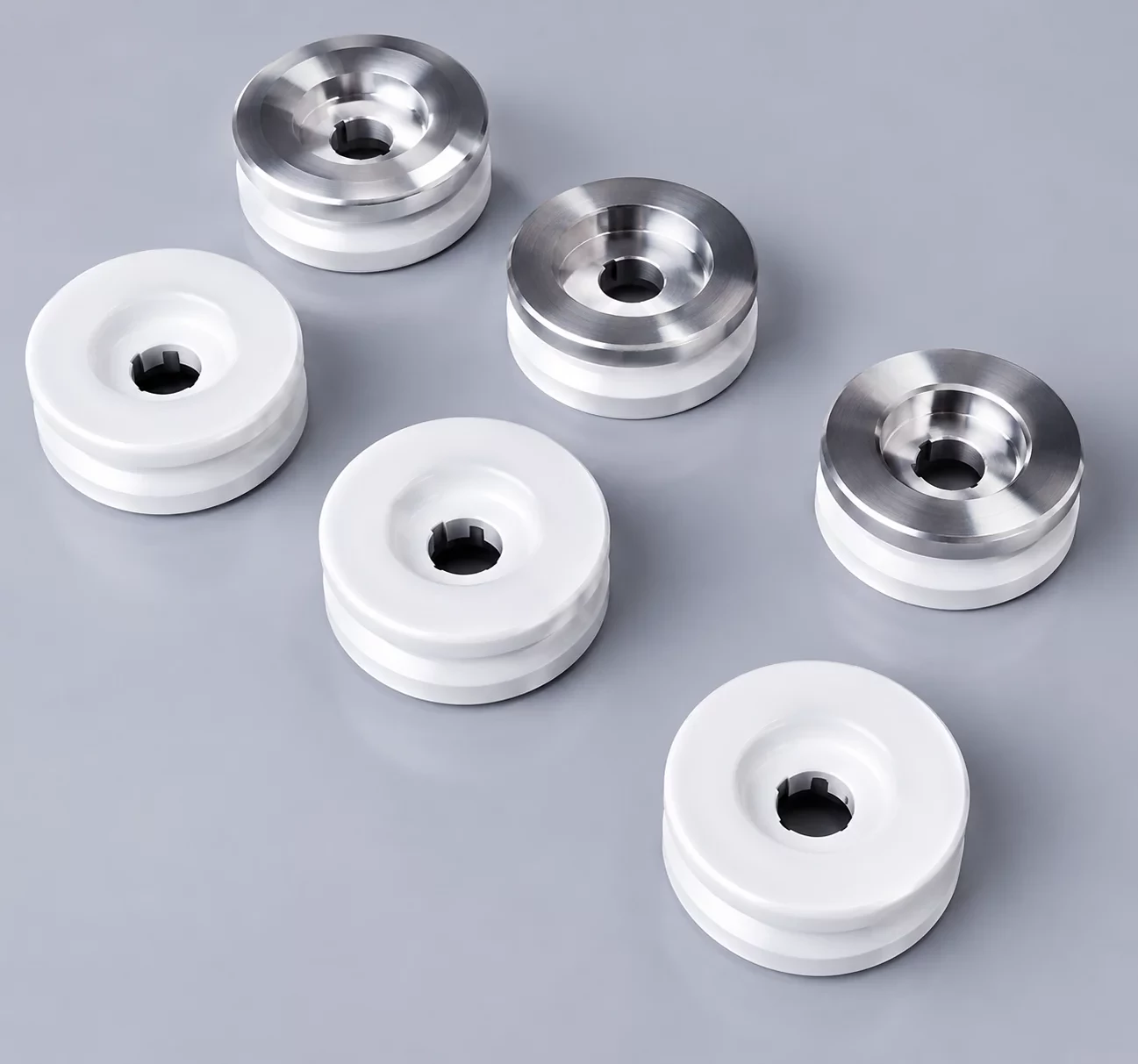

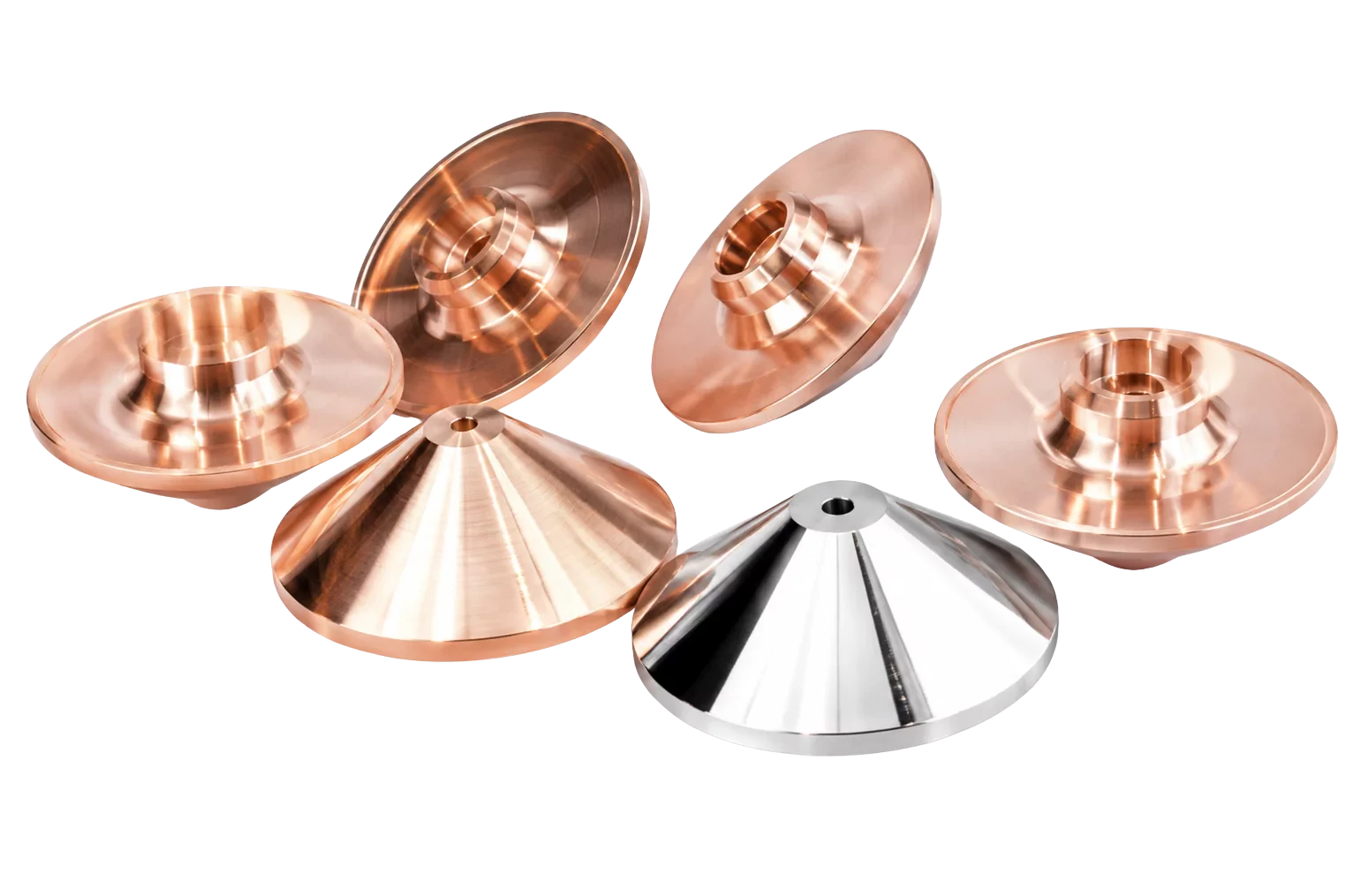

Lusterko ochronne 5 szt.Żywotność 300–500 godzin. W zestawie 5 kompletów, zalecany większy zapas.
Dysza tnąca 5 szt.Żywotność 300–500 godzin. Dysze tnące do codziennej pracy maszyny.
Pierścień ceramiczny 1 szt.Żywotność 4000–5000 godzin. Element głowicy laserowej.

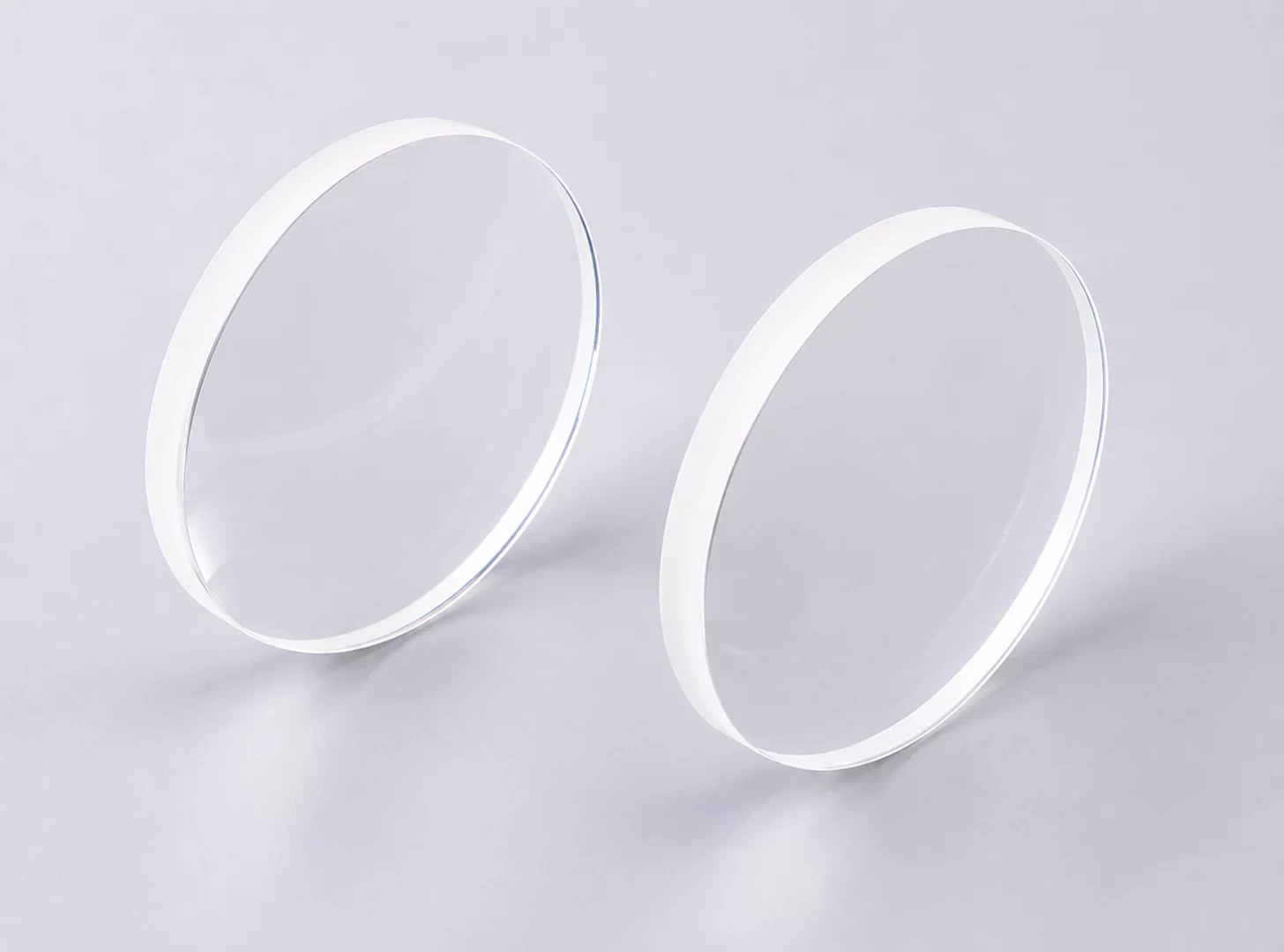

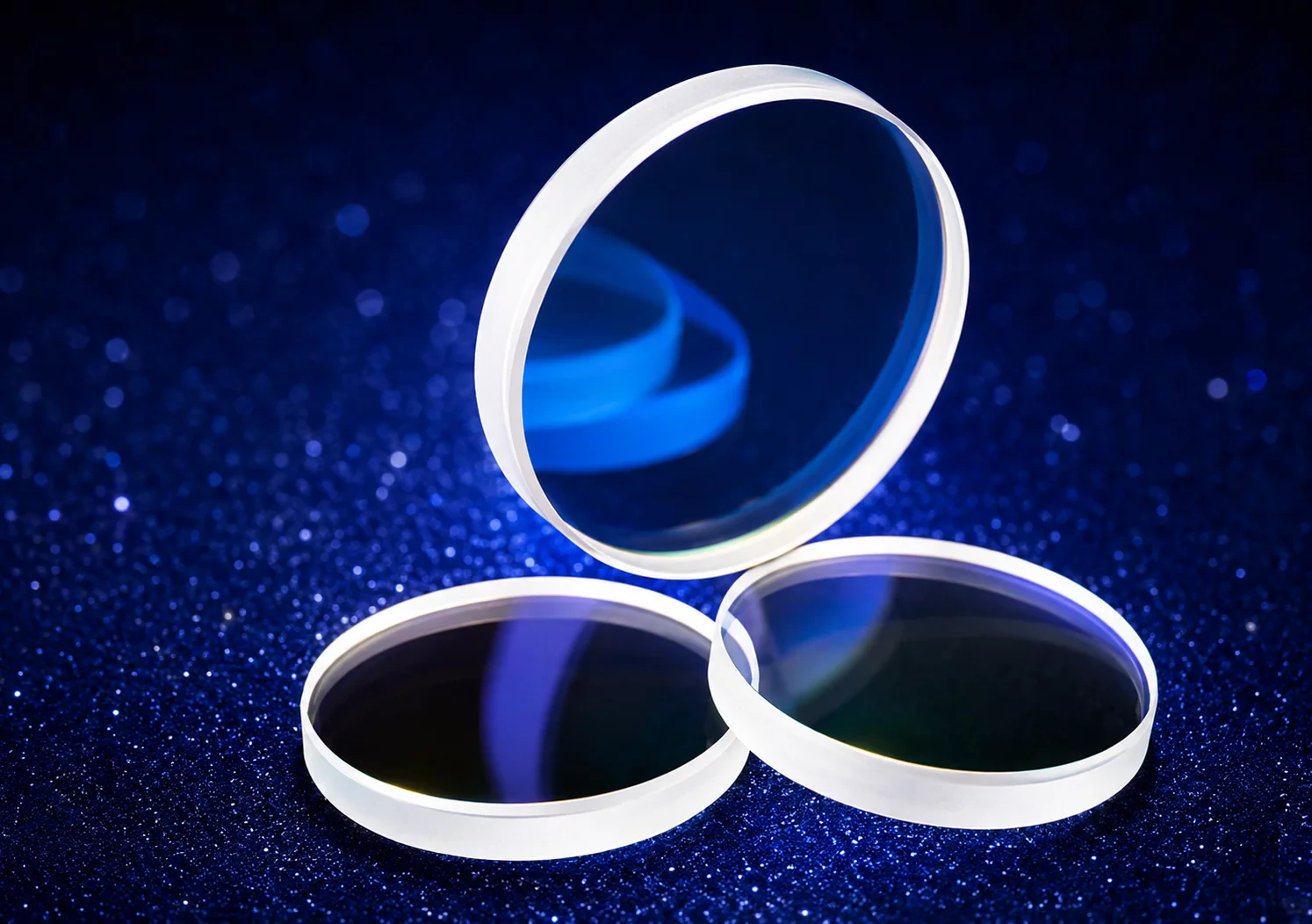

Soczewka ogniskowa 1 szt.Żywotność 4000–5000 godzin. Soczewka skupiająca promień lasera
Lustro Kolimacyjne 1 szt.Żywotność 4000–5000 godzin. Element optyczny układu laserowego.
Zdjęcia techniczne
Wymiary i rysunek techniczny maszyny

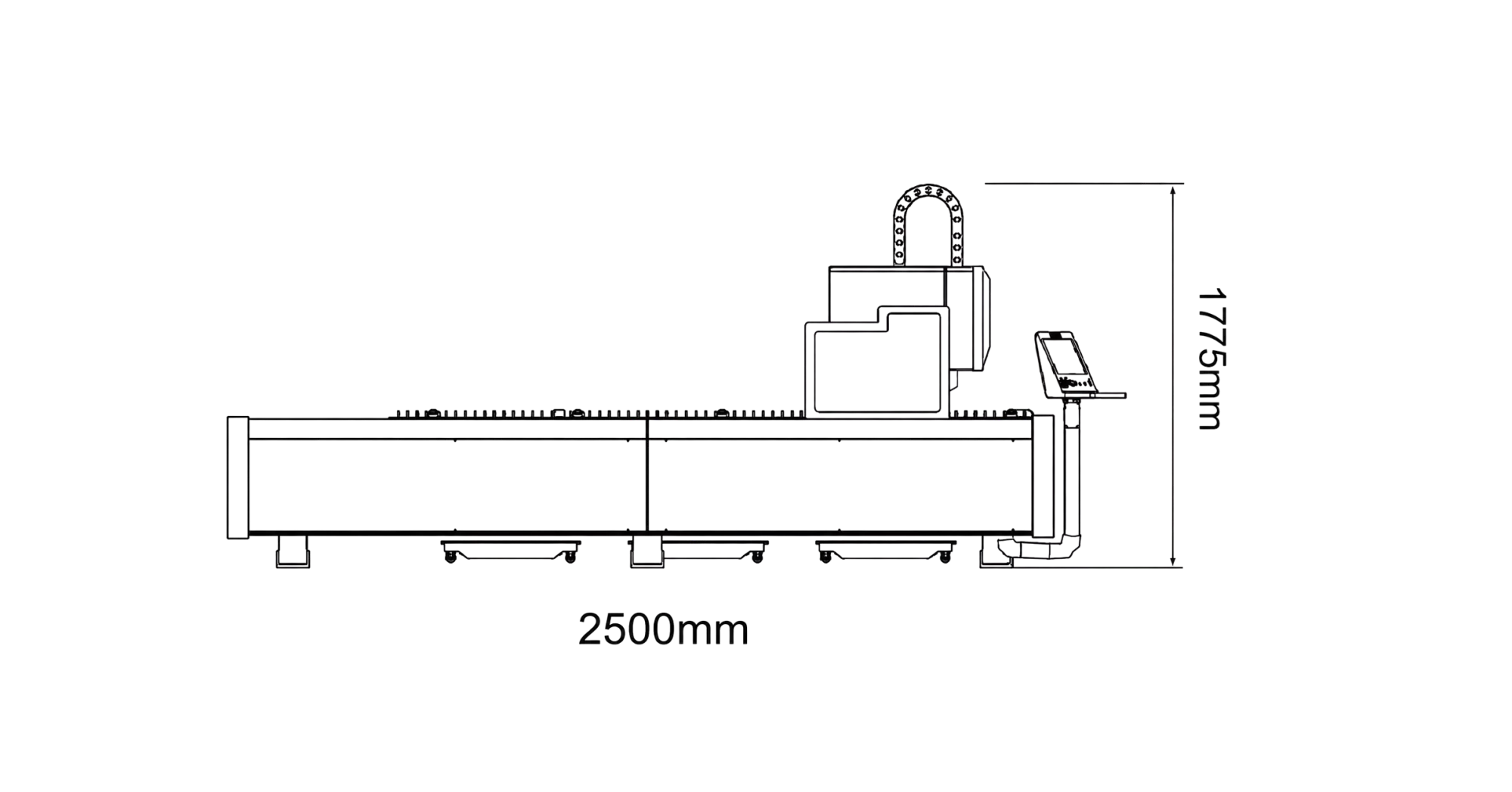

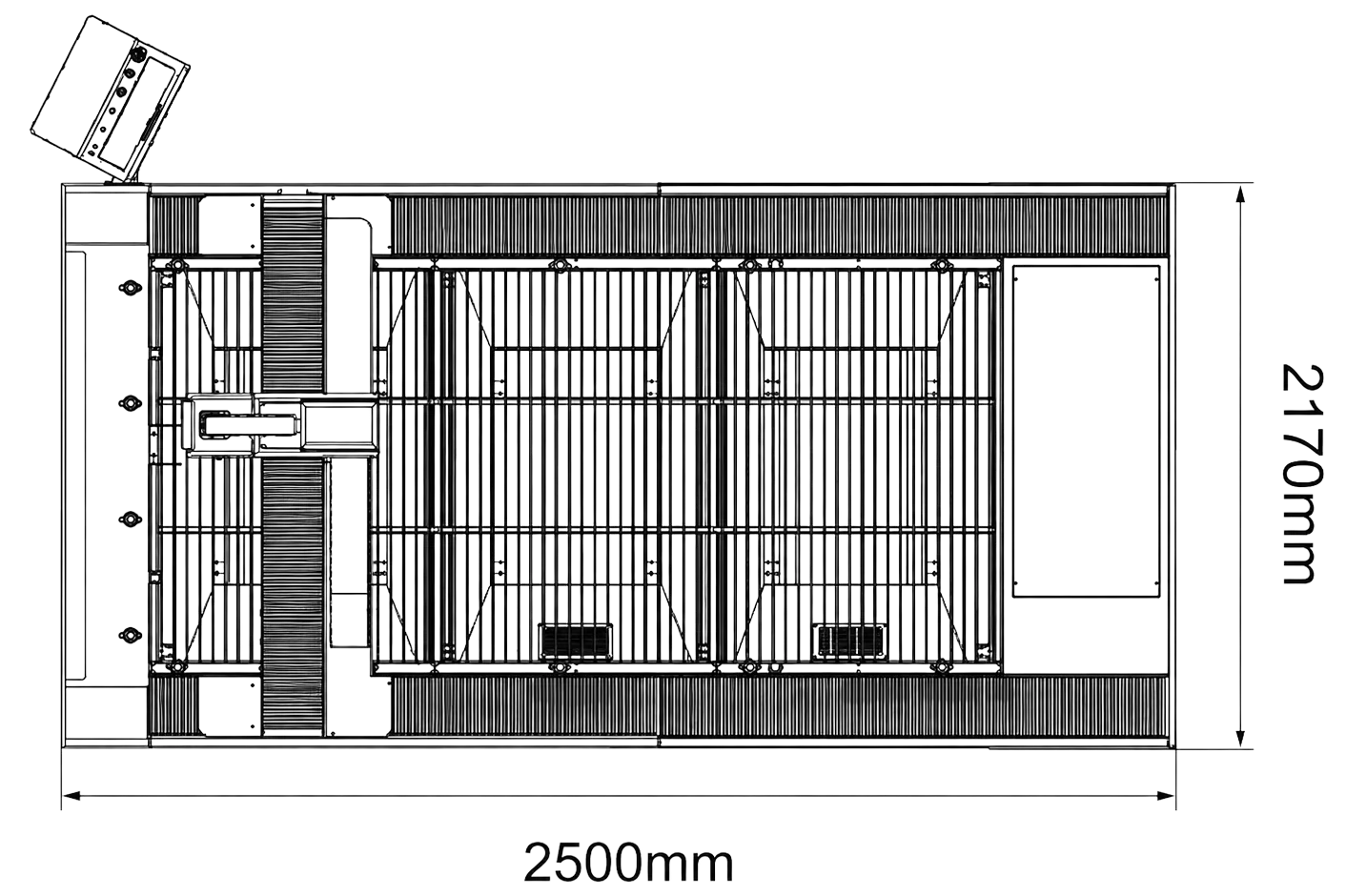

Rysunek wymiarowy maszyny
Widok boczny oraz widok z góry z podstawowymi wymiarami konstrukcji D-1520.
Dodatkowe zdjęcie techniczne
Schemat lub detal techniczny pokazujący budowę maszyny.
Parametry cięcia
Parametry cięcia dla modelu D-1520 12000 W
Stal węglowa — CS
Parametry cięcia dla źródła 12000 W.
| Grubość materiału | Prędkość cięcia 12000 W | Materiał |
|---|---|---|
| 1 mm | 50–60 m/min | Stal węglowa |
| 2 mm | 45–50 m/min | Stal węglowa |
| 3 mm | 40–45 m/min | Stal węglowa |
| 4 mm | 30–35 m/min | Stal węglowa |
| 5 mm | 20–28 m/min | Stal węglowa |
| 6 mm | 16–20 m/min | Stal węglowa |
| 8 mm | 12–15 m/min | Stal węglowa |
| 10 mm | 8–9 m/min | Stal węglowa |
| 12 mm | 5–6,5 m/min | Stal węglowa |
| 14 mm | 3–3,2 m/min | Stal węglowa |
| 16 mm | 2,8–3 m/min | Stal węglowa |
| 20 mm | 2–2,3 m/min | Stal węglowa |
| 25 mm | 1,1–1,3 m/min | Stal węglowa |
| 30 mm | 0,9–1 m/min | Stal węglowa |
| 40 mm | 0,3–0,35 m/min | Stal węglowa |
Stal nierdzewna — SS
Parametry cięcia dla źródła 12000 W.
| Grubość materiału | Prędkość cięcia 12000 W | Materiał |
|---|---|---|
| 1 mm | 50–60 m/min | Stal nierdzewna |
| 2 mm | 45–50 m/min | Stal nierdzewna |
| 3 mm | 40–45 m/min | Stal nierdzewna |
| 4 mm | 30–40 m/min | Stal nierdzewna |
| 5 mm | 25–30 m/min | Stal nierdzewna |
| 6 mm | 15–20 m/min | Stal nierdzewna |
| 8 mm | 12–15 m/min | Stal nierdzewna |
| 10 mm | 8–10 m/min | Stal nierdzewna |
| 12 mm | 5–6 m/min | Stal nierdzewna |
| 14 mm | 3,5–4 m/min | Stal nierdzewna |
| 16 mm | 2–2,5 m/min | Stal nierdzewna |
| 18 mm | 1,3–1,5 m/min | Stal nierdzewna |
| 20 mm | 1,2–1,4 m/min | Stal nierdzewna |
| 30 mm | 0,25–0,3 m/min | Stal nierdzewna |
| 40 mm | 0,15–0,2 m/min | Stal nierdzewna |
Aluminium — AL
Parametry cięcia dla źródła 12000 W.
| Grubość materiału | Prędkość cięcia 12000 W | Materiał |
|---|---|---|
| 1 mm | 50–60 m/min | Aluminium |
| 2 mm | 35–40 m/min | Aluminium |
| 3 mm | 30–35 m/min | Aluminium |
| 4 mm | 25–30 m/min | Aluminium |
| 5 mm | 20–25 m/min | Aluminium |
| 6 mm | 14–18 m/min | Aluminium |
| 8 mm | 7–9 m/min | Aluminium |
| 10 mm | 5–7 m/min | Aluminium |
| 12 mm | 3–4 m/min | Aluminium |
| 14 mm | 1,8–2,8 m/min | Aluminium |
| 16 mm | 1,5–1,8 m/min | Aluminium |
| 18 mm | 1–1,5 m/min | Aluminium |
| 20 mm | 0,8–1,2 m/min | Aluminium |
| 25 mm | 0,5–0,7 m/min | Aluminium |
| 30 mm | 0,4–0,5 m/min | Aluminium |
| 40 mm | 0,25–0,3 m/min | Aluminium |
Mosiądz — Brass
Parametry cięcia dla źródła 12000 W.
| Grubość materiału | Prędkość cięcia 12000 W | Materiał |
|---|---|---|
| 1 mm | 40–50 m/min | Mosiądz |
| 2 mm | 35–45 m/min | Mosiądz |
| 3 mm | 25–30 m/min | Mosiądz |
| 4 mm | 20–25 m/min | Mosiądz |
| 5 mm | 16–20 m/min | Mosiądz |
| 6 mm | 12–15 m/min | Mosiądz |
| 8 mm | 6–8 m/min | Mosiądz |
| 10 mm | 4–5,5 m/min | Mosiądz |
| 12 mm | 1,8–2 m/min | Mosiądz |
| 14 mm | 1,2–1,4 m/min | Mosiądz |
| 16 mm | 0,8–1 m/min | Mosiądz |
Miedź — Copper
Parametry cięcia dla źródła 12000 W.
| Grubość materiału | Prędkość cięcia 12000 W | Materiał |
|---|---|---|
| 1 mm | 30–35 m/min | Miedź |
| 2 mm | 25–30 m/min | Miedź |
| 3 mm | 18–22 m/min | Miedź |
| 4 mm | 12–15 m/min | Miedź |
| 5 mm | 7–9 m/min | Miedź |
| 6 mm | 5–6 m/min | Miedź |
| 8 mm | 2,5–3 m/min | Miedź |
| 10 mm | 1,2–1,5 m/min | Miedź |
Analiza kosztów pracy — wariant 12000 W
Dane dla mocy 12000 W w układzie tej samej tabeli analizy kosztów.
| Pozycja | Powietrze / stal nierdzewna | Tlen O₂ / stal nierdzewna | Azot N₂ / stal nierdzewna |
|---|---|---|---|
| Moc lasera | 30 kW | 30 kW | 30 kW |
| Grupa chłodnicy wodnej | 12 kW | 12 kW | 12 kW |
| Maszyna główna | 10 kW | 10 kW | 10 kW |
| Urządzenie odciągowe | 3 kW | 3 kW | 3 kW |
| Łączna moc | 55 kW | 55 kW | 55 kW |
| Średnie zużycie energii | 55 × 80% = 44 kW | 55 × 80% = 44 kW | 55 × 80% = 44 kW |
| Zużycie gazu | 200 l/h | 30–50 l/h | 150–220 l/h |
Dane mają charakter orientacyjny i zależą od rodzaju materiału, jakości blachy, gazu pomocniczego,
ustawień ogniskowania, dyszy, ciśnienia oraz wymaganej jakości krawędzi.
Parametry techniczne
Specyfikacja D-1520 12000 W
| Parametr | Wartość |
|---|---|
| Model | Laser światłowodwy Fiber D-1520 12000W |
| Pole robocze | 1500 × 2000 mm |
| Moc lasera | 12000 W |
| Głowica tnąca | BS12KCAT |
| Źródło laserowe | Raycus |
| Żywotność źródła fiber | Powyżej 10 000 godzin |
| Chłodnica | S&A / Hanli |
| Zakres grubości cięcia | 0,5–10 mm w zakresie standardowej precyzji |
| Gaz pomocniczy do cięcia | Standardowo bez źródła powietrza; opcjonalnie kompresor śrubowy z butlą gazową, tlen lub azot |
| Maksymalne przyspieszenie | 1,5G |
| Dokładność repozycjonowania | W zakresie ±0,01 mm |
| Układ smarowania | Elektryczny |
| Odciąg pyłu | Standardowo bez urządzenia odciągowego; opcjonalnie wentylator wyciągowy |
| Dokładność pozycjonowania | < ±0,02 mm |
| Gazy pomocnicze | Tlen, azot, sprężone powietrze |
| Powtarzalność | ≤ ±0,005 mm |
| Maksymalna prędkość | 60 m/min |
| Obsługiwane formaty plików | DXF / PLT / AI / LXD / GBX / kod NC |
| Napięcie zasilania | 380 V, 3 fazy, 50/60 Hz |
| Gwarancja | 2 lata |
